15.4电流的测量同步练习2021—2022学年人教版九年级物理全一册（有答案）

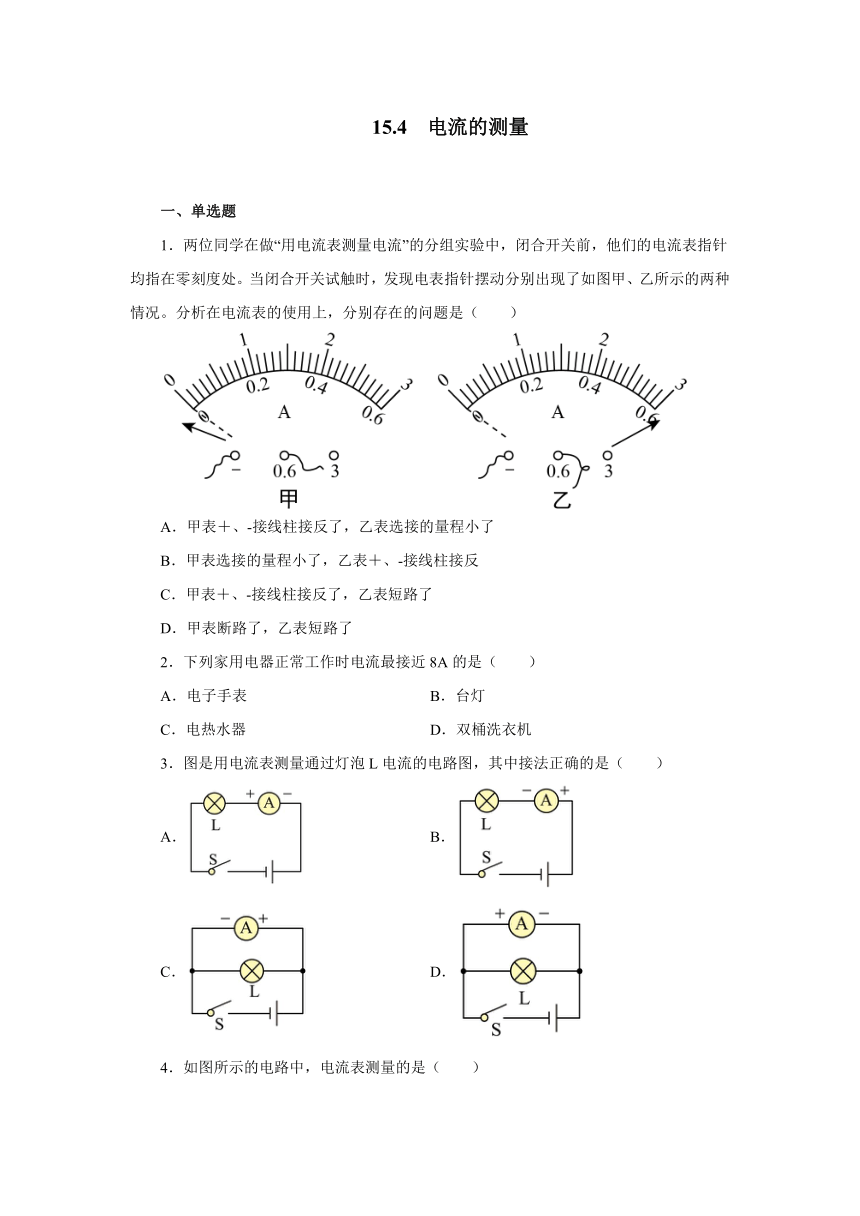

15.4 电流的测量
一、单选题
1．两位同学在做“用电流表测量电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙所示的两种情况。分析在电流表的使用上，分别存在的问题是（　　）
A．甲表＋、-接线柱接反了，乙表选接的量程小了
B．甲表选接的量程小了，乙表＋、-接线柱接反
C．甲表＋、-接线柱接反了，乙表短路了
D．甲表断路了，乙表短路了
2．下列家用电器正常工作时电流最接近8A的是（　　）
A．电子手表 B．台灯
C．电热水器 D．双桶洗衣机
3．图是用电流表测量通过灯泡L电流的电路图，其中接法正确的是（　　）
A． B．
C． D．

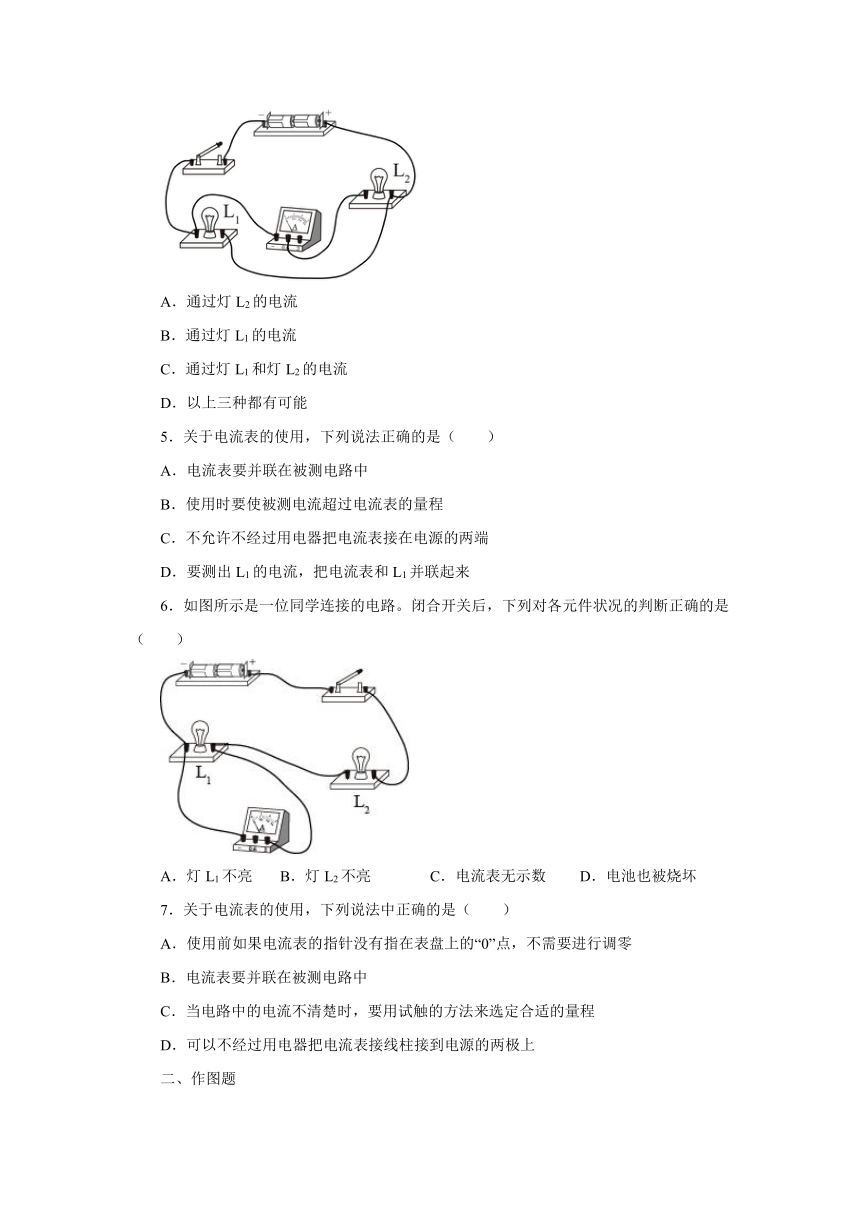

4．如图所示的电路中，电流表测量的是（　　）
A．通过灯L2的电流
B．通过灯L1的电流
C．通过灯L1和灯L2的电流
D．以上三种都有可能
5．关于电流表的使用，下列说法正确的是（　　）
A．电流表要并联在被测电路中
B．使用时要使被测电流超过电流表的量程
C．不允许不经过用电器把电流表接在电源的两端
D．要测出L1的电流，把电流表和L1并联起来
6．如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）
A．灯L1不亮 B．灯L2不亮 C．电流表无示数 D．电池也被烧坏
7．关于电流表的使用，下列说法中正确的是（　　）
A．使用前如果电流表的指针没有指在表盘上的“0”点，不需要进行调零
B．电流表要并联在被测电路中
C．当电路中的电流不清楚时，要用试触的方法来选定合适的量程
D．可以不经过用电器把电流表接线柱接到电源的两极上
二、作图题

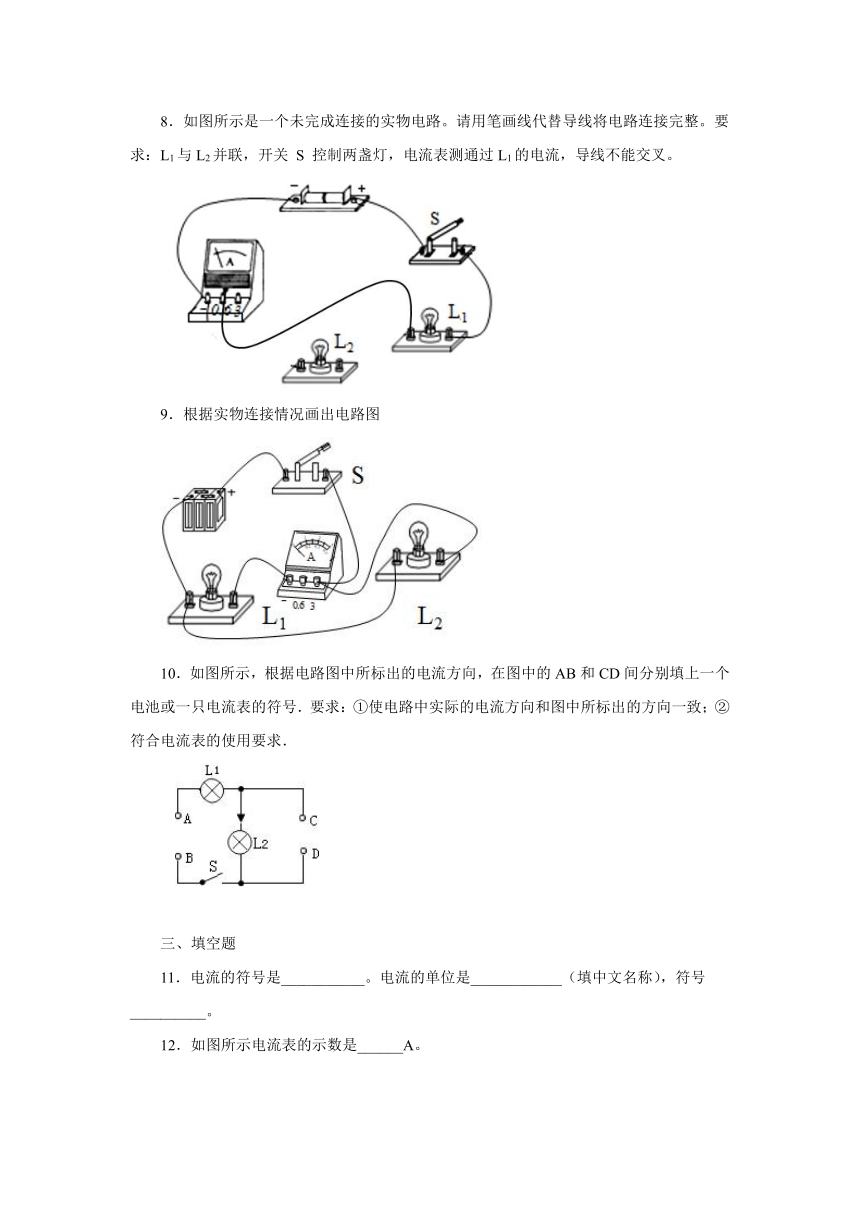

8．如图所示是一个未完成连接的实物电路。请用笔画线代替导线将电路连接完整。要求：L1与L2并联，开关 S 控制两盏灯，电流表测通过L1的电流，导线不能交叉。
9．根据实物连接情况画出电路图
10．如图所示，根据电路图中所标出的电流方向，在图中的AB和CD间分别填上一个电池或一只电流表的符号．要求：①使电路中实际的电流方向和图中所标出的方向一致；②符合电流表的使用要求．
三、填空题
11．电流的符号是___________。电流的单位是____________（填中文名称），符号__________。

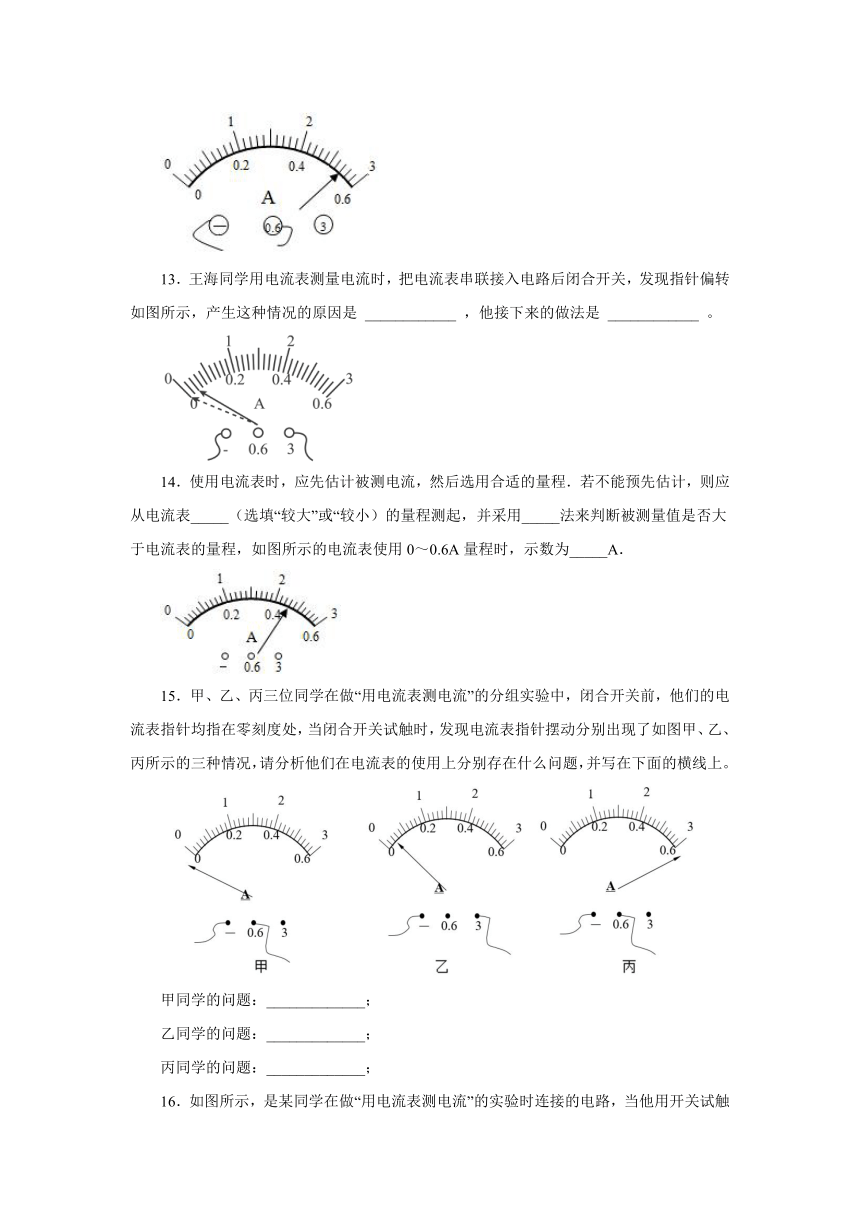

12．如图所示电流表的示数是______A。
13．王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图所示，产生这种情况的原因是 ____________ ，他接下来的做法是 ____________ 。
14．使用电流表时，应先估计被测电流，然后选用合适的量程．若不能预先估计，则应从电流表_____（选填“较大”或“较小）的量程测起，并采用_____法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为_____A．
15．甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况，请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲同学的问题：_____________；
乙同学的问题：_____________；
丙同学的问题：_____________；
16．如图所示，是某同学在做“用电流表测电流”的实验时连接的电路，当他用开关试触时，发现三盏灯都不亮，电流表的指针也不偏转，这是因为发生了_______现象。请在图中拆去________号线，就可让开关闭合后，三个小灯泡都发光，这时三个小灯泡的连接方式是_______，电流表测的是通过______的电流。
四、实验题
17．在“练习使用电流表”的实验中：
（1）如题图是实验室中常见的电流表的示意图，请你写出从图中得到的两条信息：①________；②________．
（2）为了正确地使用电流表，连接时必须做到如下几点：
①电流表必须________接入；
②必须使电流从________流入，________流出：
③选择适当的________：
④绝对不允许将电流表直接连接到________上．
18．电流表使用时必须注意：
（1）使用前要观察其________和________，检查表的指针是否对准______。
（2）电流表必须________联在所测电路中。
（3）把电流表接入电路之前，应先估计电路中电流的大小，若不能估计电流大小，可用“试触法”进行判断，即先选用________量程把表接入电路，试触看指针的偏转情况。若指针偏转角度较小，最好改用__________进行测量。
（4）应使所测电流从电流表的________接线柱流入，从________接线柱流出。
（5）绝对不允许不经过__________而将电流表的两个接线柱直接连接到电源两极上。
（6）实验室中常用的电流表通常有______个接线柱，有______个量程，分别是________A和________A，对应的分度值分别是________A和________A。读数前要观察所选的________，明确该量程对应的________。
（7）如图所示，电流表甲的示数为________，电流表乙的示数为________。
参考答案
1．A
2．C
3．B
4．A
5．C
6．A
7．C
8．
9．
10．
11．I 安培 A
12．0.54
13．电流表的接入的量程太大 断开开关，将电流表改接到小量程
14．较大 试触 0.46
15．电流表的正负接线柱接反了 所选的量程太大 所选的量程太小
16．短路 5 并联 L1
17．电流表选择的量程是0～3A 电流表的示数为1.9A 串联 “十”接线柱 “一”接线柱 量程 电源两极
18．量程 分度值 零刻度线 串 大 小量程 “＋”(正) “－”(负) 用电器 三 两 0～0.6 0～3 0.02 0.1 量程 分度值 0.34A 1.3A
