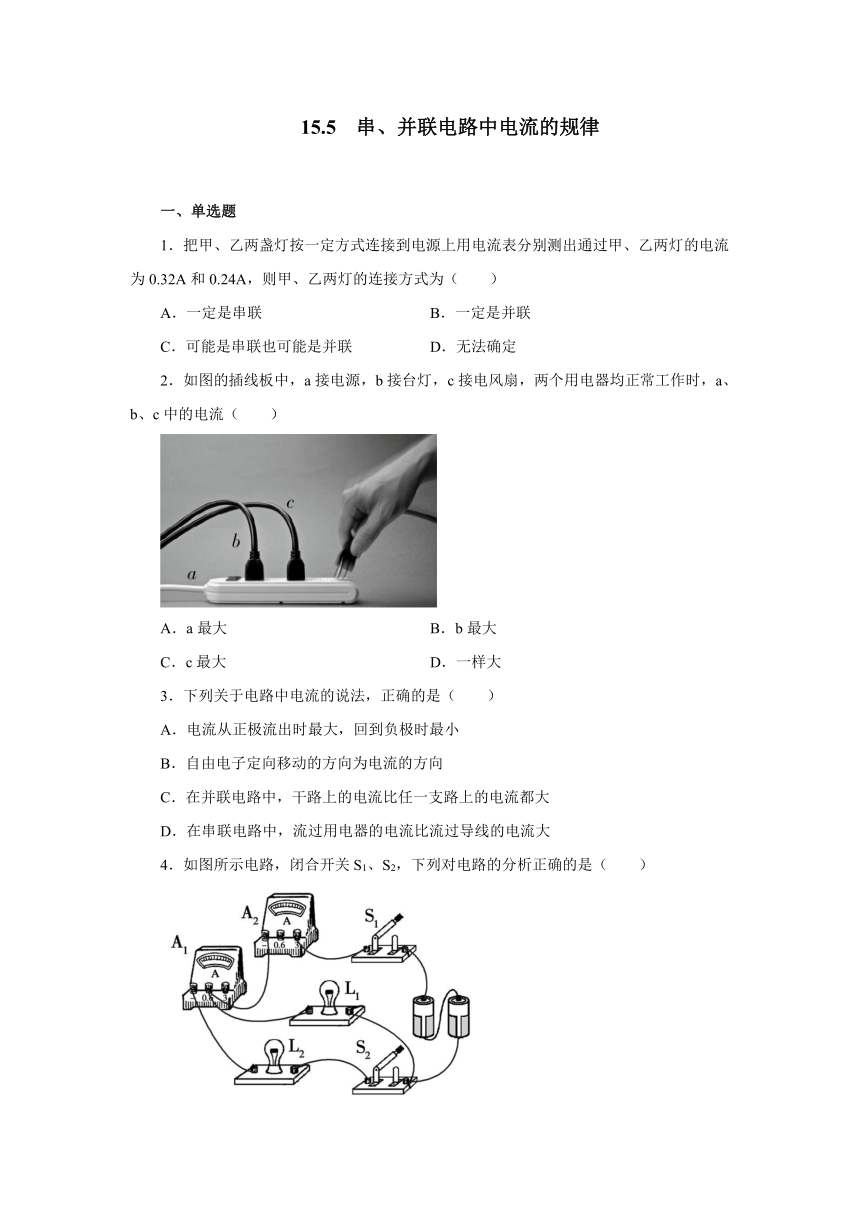

15.5 串、并联电路中电流的规律
一、单选题
1．把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（　　）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．无法确定
2．如图的插线板中，a接电源，b接台灯，c接电风扇，两个用电器均正常工作时，a、b、c中的电流（　　）
A．a最大 B．b最大
C．c最大 D．一样大
3．下列关于电路中电流的说法，正确的是（　　）
A．电流从正极流出时最大，回到负极时最小
B．自由电子定向移动的方向为电流的方向
C．在并联电路中，干路上的电流比任一支路上的电流都大
D．在串联电路中，流过用电器的电流比流过导线的电流大

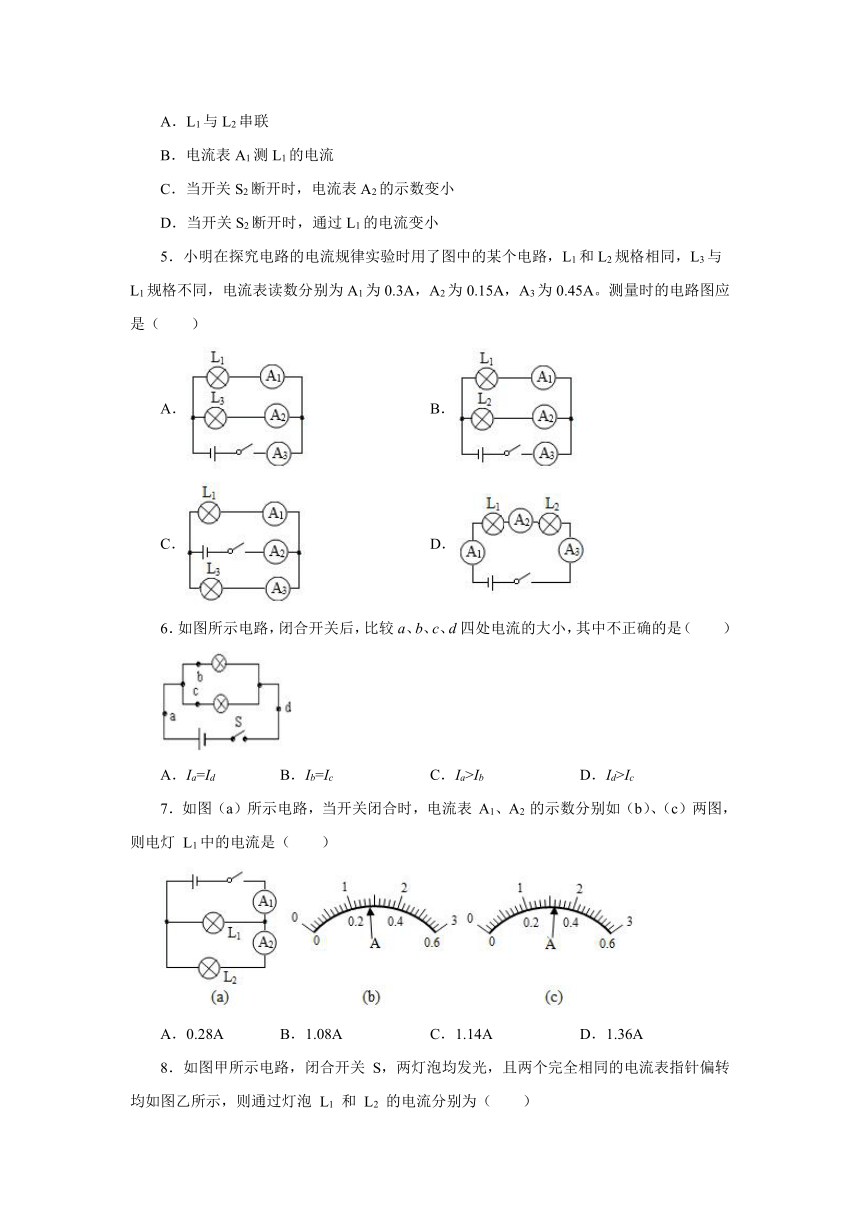

4．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
5．小明在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（　　）
A． B．
C． D．
6．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（　　）
A．Ia=Id B．Ib=Ic C．Ia>Ib D．Id>Ic
7．如图（a）所示电路，当开关闭合时，电流表 A1、A2 的示数分别如（b）、（c）两图，则电灯 L1中的电流是（　　）
A．0.28A B．1.08A C．1.14A D．1.36A

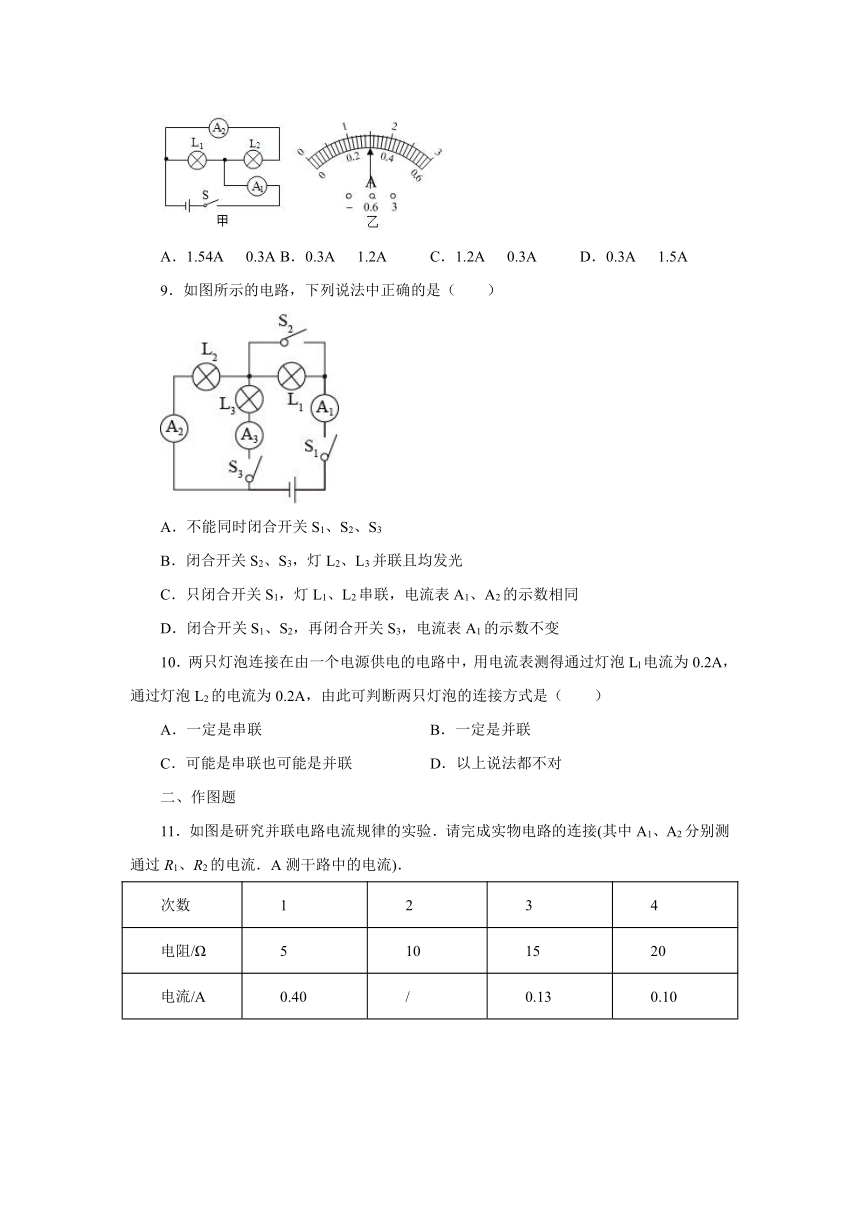

8．如图甲所示电路，闭合开关 S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡 L1 和 L2 的电流分别为（　　）
A．1.54A 0.3A B．0.3A 1.2A C．1.2A 0.3A D．0.3A 1.5A
9．如图所示的电路，下列说法中正确的是（　　）
A．不能同时闭合开关S1、S2、S3
B．闭合开关S2、S3，灯L2、L3并联且均发光
C．只闭合开关S1，灯L1、L2串联，电流表A1、A2的示数相同
D．闭合开关S1、S2，再闭合开关S3，电流表A1的示数不变
10．两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（　　）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
二、作图题

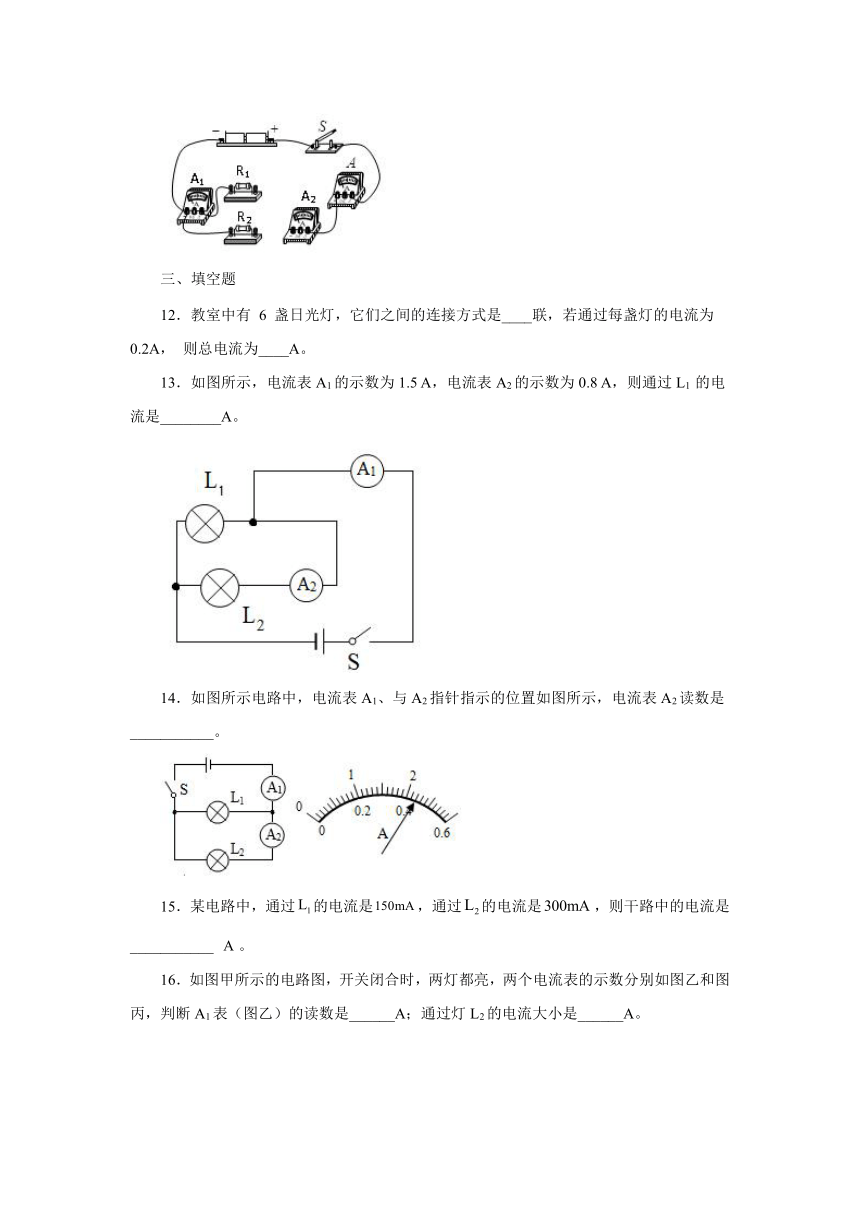

11．如图是研究并联电路电流规律的实验．请完成实物电路的连接(其中A1、A2分别测通过R1、R2的电流．A测干路中的电流)．
次数 1 2 3 4
电阻/Ω 5 10 15 20
电流/A 0.40 / 0.13 0.10
三、填空题
12．教室中有 6 盏日光灯，它们之间的连接方式是____联，若通过每盏灯的电流为 0.2A， 则总电流为____A。
13．如图所示，电流表A1的示数为1.5 A，电流表A2的示数为0.8 A，则通过L1 的电流是________A。
14．如图所示电路中，电流表A1、与A2指针指示的位置如图所示，电流表A2读数是___________。
15．某电路中，通过的电流是，通过的电流是，则干路中的电流是___________ 。
16．如图甲所示的电路图，开关闭合时，两灯都亮，两个电流表的示数分别如图乙和图丙，判断A1表（图乙）的读数是______A；通过灯L2的电流大小是______A。
四、实验题
17．如图是小明同学做“探究并联电路的电流规律”实验时还未连接完整的电路。
（1）请用笔画线代替导线将电路连接完整______，电流表先测量通过灯L1的电流。
（2）他闭合开关，发现灯亮的同时，电流表的指针偏角很小，则下一步的操作应该是先断开开关，然后______。
（3）为研究并联电路中的电流关系，他还应继续测量通过______的电流以及______的总电流，然后归纳得出结论。
18．在“探究并联电路的电流规律”的实验中，如图甲是实验的电路图。
（1）若要测量干路中的电流，则电流表应接在图甲中的___点；（选填“A”、“B”或“C”）
（2）创新小组的同学们准备测量A处的电流，请你用笔画线代替导线将图乙的实物电路按他们的要求连接完整________。在连接电路的过程中，开关S应保持___（选填“闭合”或“断开”）。电路连接完整后，若开关S闭合后，他们发现电流表的指针偏转如图乙所示，出现该现象的原因是___；排除故障后，用电流表分别在A、B、C处测得电流值记录如下表：
测量处 A B C
电流（A） 0.28 0.24 0.52
比较上表数据，可以初步得出结论：___（用含IA，IB，IC的式子表示）；
（3）在表格中记录数据后，接下来应该做的是___；
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组数据
D．换用电流表的另一量程，再测出一组数据
（4）另一小组的同学们在测量C处的电流时，若将L1灯泡从它的灯座上取下（电源电压保持不变），L2亮度___（选填“变亮”、“变暗”或“不变”）。
参考答案
1．B
2．A
3．C
4．C
5．A
6．B
7．B
8．C
9．C
10．C
11．
12．并 1.2
13．0.7
14．0.44A
15．0.45
16．1 0.6
17． 选择电流表的小量程 灯L2 干路中
18．C 断开 电流表的正负接线柱接反了 IC=IA+IB C 不变
