16.1电压同步练习2021—2022学年人教版九年级物理全一册（有答案）

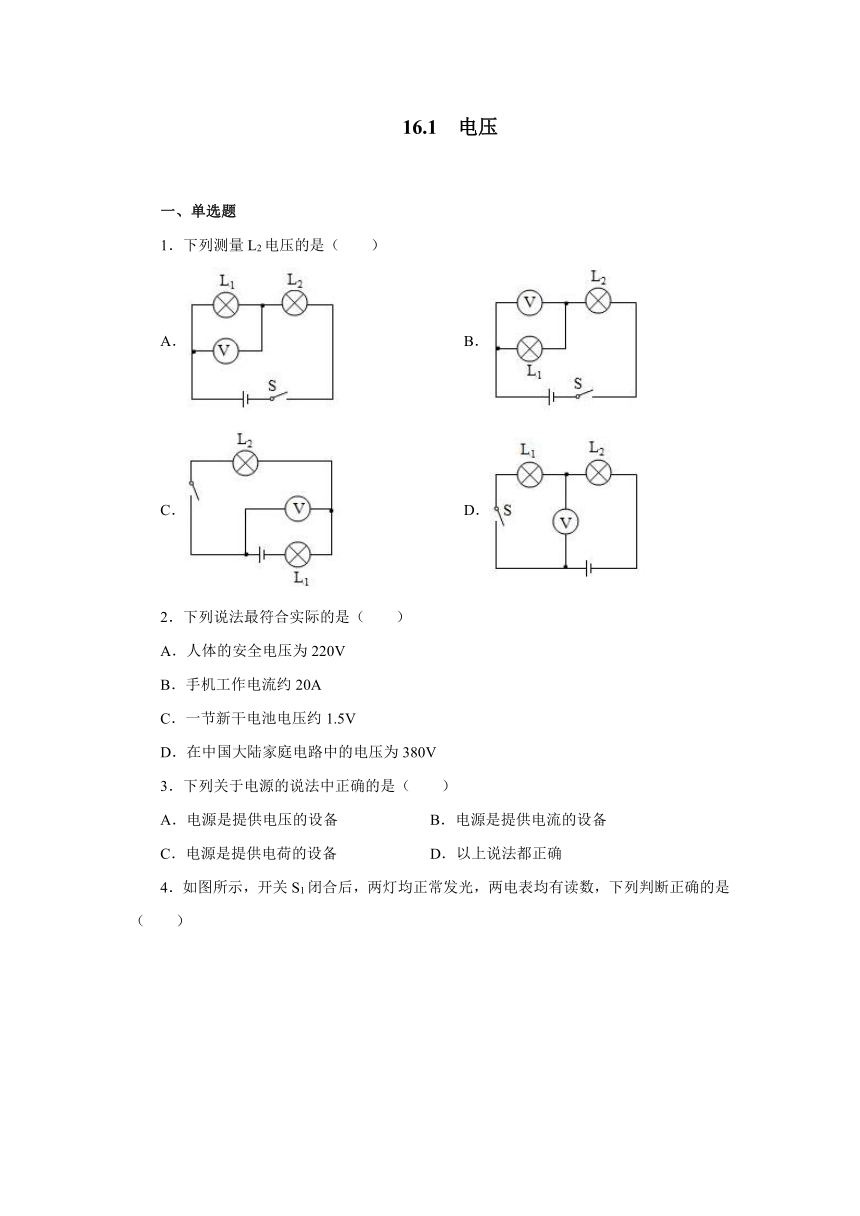

16.1 电压
一、单选题
1．下列测量L2电压的是（　　）
A． B．
C． D．
2．下列说法最符合实际的是（　　）
A．人体的安全电压为220V
B．手机工作电流约20A
C．一节新干电池电压约1.5V
D．在中国大陆家庭电路中的电压为380V
3．下列关于电源的说法中正确的是（　　）
A．电源是提供电压的设备 B．电源是提供电流的设备
C．电源是提供电荷的设备 D．以上说法都正确

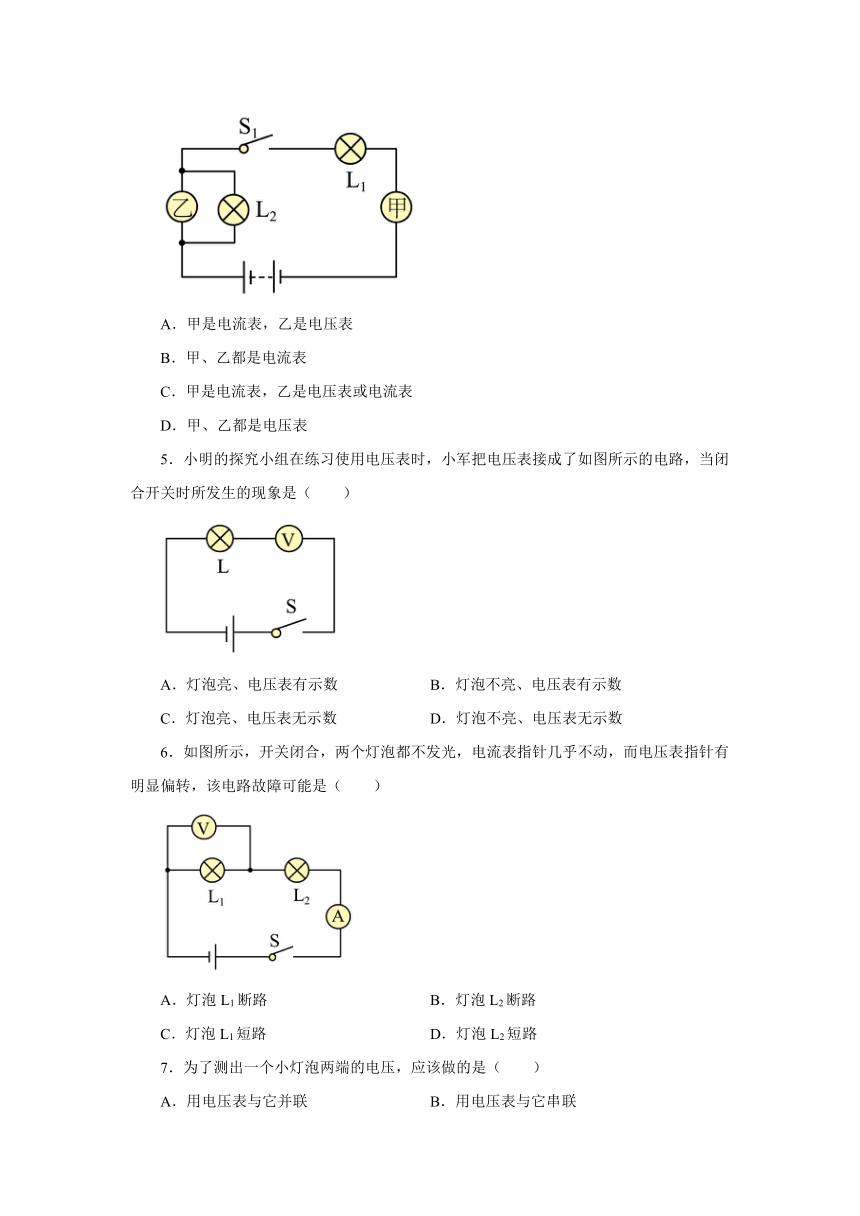

4．如图所示，开关S1闭合后，两灯均正常发光，两电表均有读数，下列判断正确的是（　　）
A．甲是电流表，乙是电压表
B．甲、乙都是电流表
C．甲是电流表，乙是电压表或电流表
D．甲、乙都是电压表
5．小明的探究小组在练习使用电压表时，小军把电压表接成了如图所示的电路，当闭合开关时所发生的现象是（　　）
A．灯泡亮、电压表有示数 B．灯泡不亮、电压表有示数
C．灯泡亮、电压表无示数 D．灯泡不亮、电压表无示数
6．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（　　）
A．灯泡L1断路 B．灯泡L2断路
C．灯泡L1短路 D．灯泡L2短路
7．为了测出一个小灯泡两端的电压，应该做的是（　　）
A．用电压表与它并联 B．用电压表与它串联
C．用电流表与它并联 D．用电流表与它串联

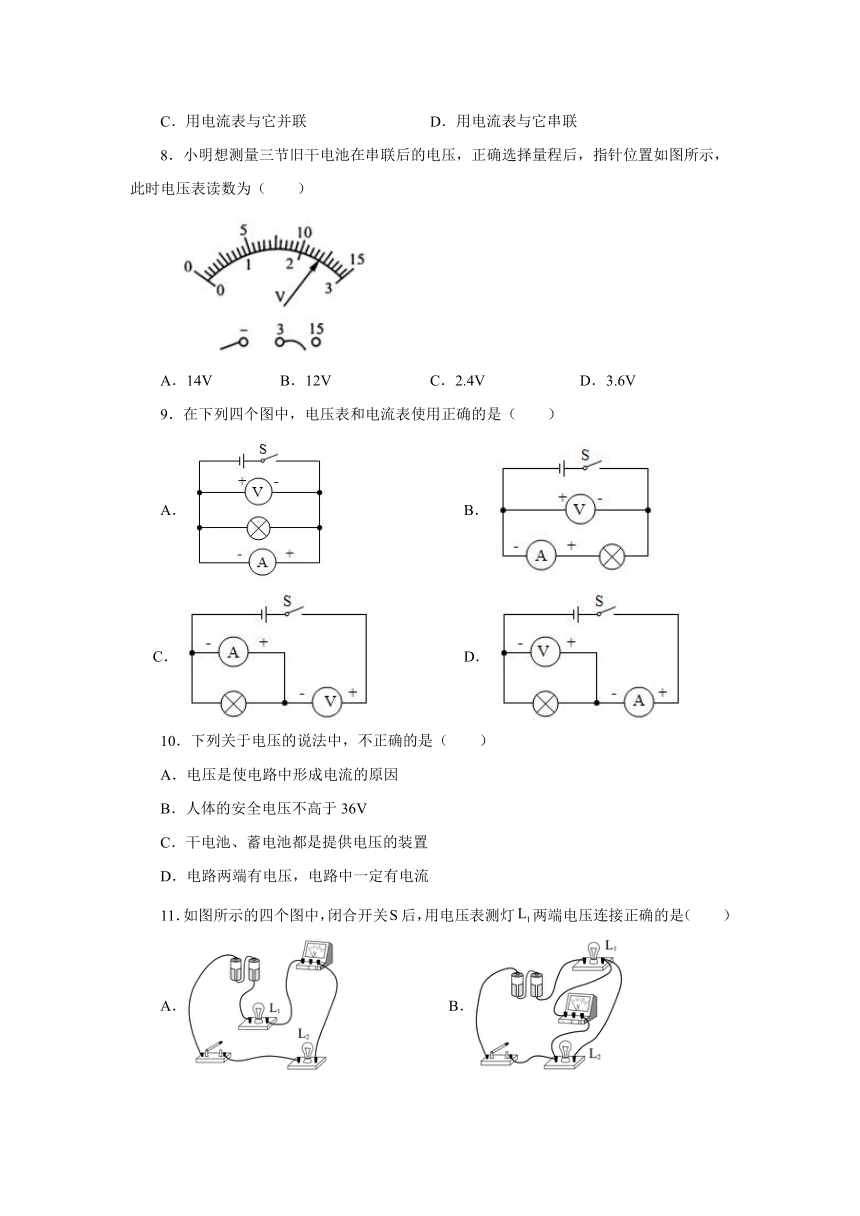

8．小明想测量三节旧干电池在串联后的电压，正确选择量程后，指针位置如图所示，此时电压表读数为（　　）
A．14V B．12V C．2.4V D．3.6V
9．在下列四个图中，电压表和电流表使用正确的是（　　）
A． B．
C． D．
10．下列关于电压的说法中，不正确的是（　　）
A．电压是使电路中形成电流的原因
B．人体的安全电压不高于36V
C．干电池、蓄电池都是提供电压的装置
D．电路两端有电压，电路中一定有电流
11．如图所示的四个图中，闭合开关后，用电压表测灯两端电压连接正确的是（　　）
A． B．
C． D．

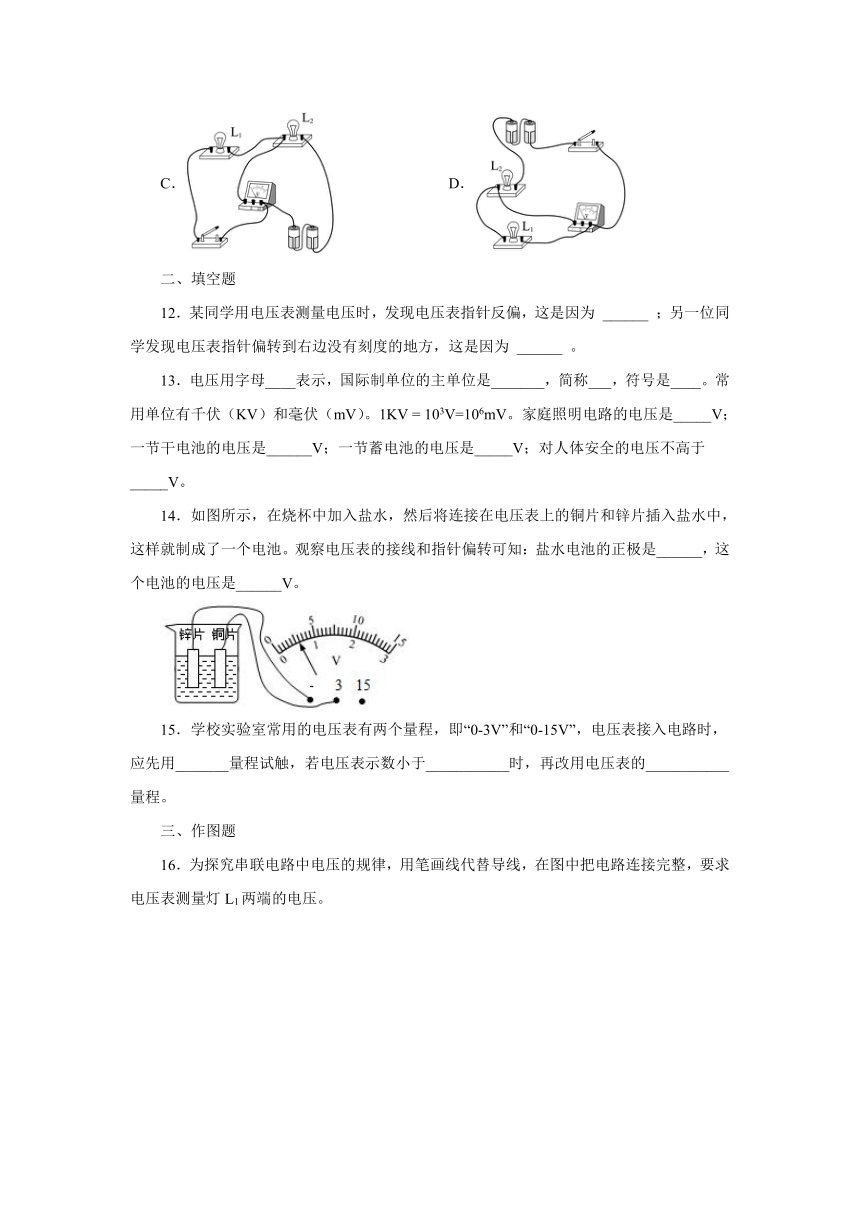

二、填空题
12．某同学用电压表测量电压时，发现电压表指针反偏，这是因为 ______ ；另一位同学发现电压表指针偏转到右边没有刻度的地方，这是因为 ______ 。
13．电压用字母____表示，国际制单位的主单位是_______，简称___，符号是____。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是_____V；一节干电池的电压是______V；一节蓄电池的电压是_____V；对人体安全的电压不高于_____V。
14．如图所示，在烧杯中加入盐水，然后将连接在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表的接线和指针偏转可知：盐水电池的正极是______，这个电池的电压是______V。
15．学校实验室常用的电压表有两个量程，即“0-3V”和“0-15V”，电压表接入电路时，应先用_______量程试触，若电压表示数小于___________时，再改用电压表的___________量程。
三、作图题
16．为探究串联电路中电压的规律，用笔画线代替导线，在图中把电路连接完整，要求电压表测量灯L1两端的电压。
17．如图所示电路，要使L1、L2都能发光，请正确将电流表和电压表元件的符号分别填入图中“○”中。
四、实验题
18．小明利用西红柿、铜片、锌片自制了水果电池，点亮了发光二极管，如图甲所示。在此基础上，小明进一步实验探究：小明选用同一个西红柿，用铜片作为电池的正极，分别用外形相同的镁、铝、铁金属片作为电池的负极，使电极间距离和插入西红柿的深度相同，分别测出3组不同电极材料的西红柿电池的电压如下表所示。小明在上述实验中，探究的问题是：___________是否有关？
电极材料 铜和镁 铜和铝 铜和铁
电压U/V 1.62 0.95 0.46
参考答案
1．C
2．C
3．A
4．A
5．B
6．A
7．A
8．C
9．D
10．D
11．C
12．电压表正负接线柱接反了 电压表量程选小了
13．U 伏特 伏 V 220 1.5 2 36
14．铜片 0.6
15．0-15V 3V 0-3V
16．
17．
18．西红柿电池的电压与电极材料
