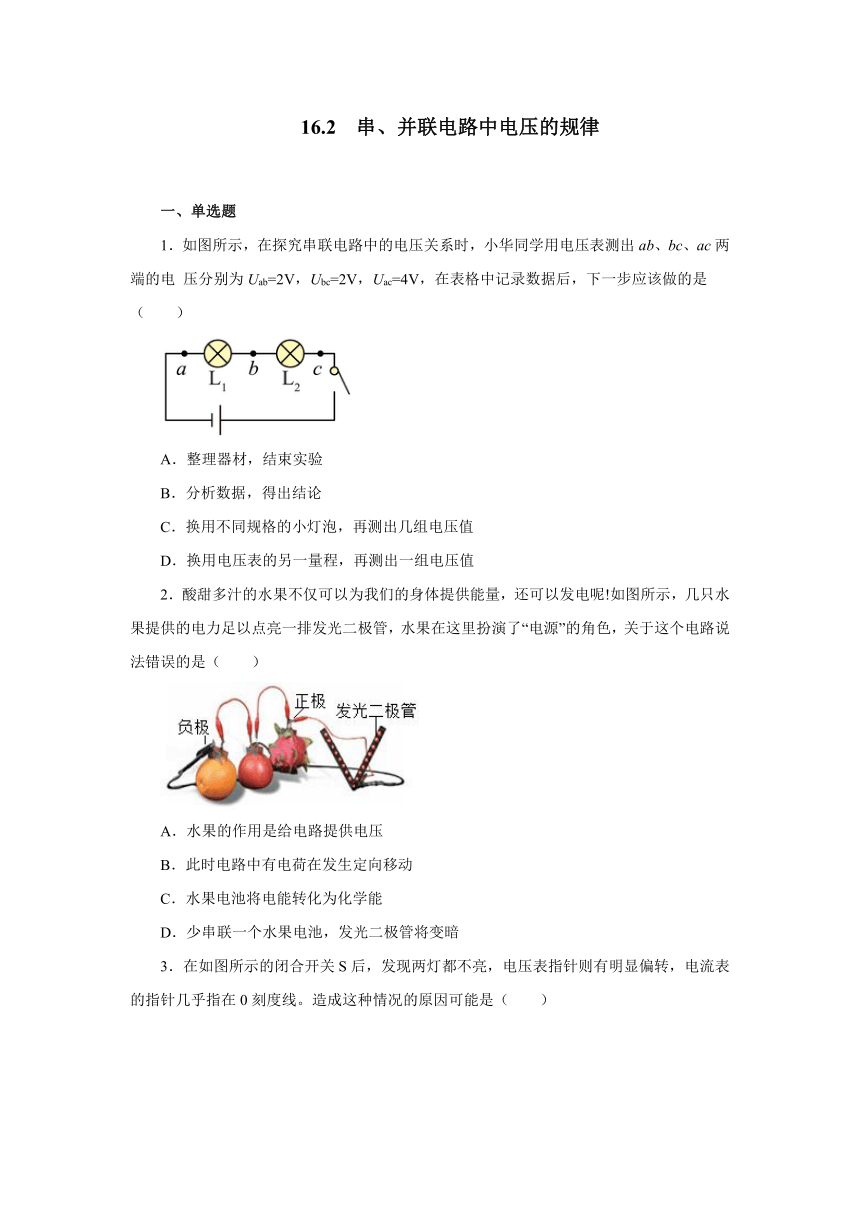

16.2 串、并联电路中电压的规律
一、单选题
1．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电 压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
2．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢!如图所示，几只水果提供的电力足以点亮一排发光二极管，水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（　　）
A．水果的作用是给电路提供电压
B．此时电路中有电荷在发生定向移动
C．水果电池将电能转化为化学能
D．少串联一个水果电池，发光二极管将变暗
3．在如图所示的闭合开关S后，发现两灯都不亮，电压表指针则有明显偏转，电流表的指针几乎指在0刻度线。造成这种情况的原因可能是（　　）
A．灯泡L2短路 B．灯泡L2断路
C．灯泡L1短路 D．灯泡L1断路
4．如图所示的电路，只闭合S1时电压表的示数为U1，电流表的示数为I1；若S1、S2同时闭合时电压表的示数为U2，电流表的示数为I2。下列关于电流和电压值的大小关系正确的是（　　）
A．I1= I 2；U1> U 2 B． I 1< I 2；U 1> U 2
C．I1> I 2；U 15．图中有10盏规格相同的节日小彩灯串联接在220V电路中，若L2灯的灯丝突然烧断，则这时L2灯两端的电压为（　　）
A．0 B．220V C．22V D．都不是

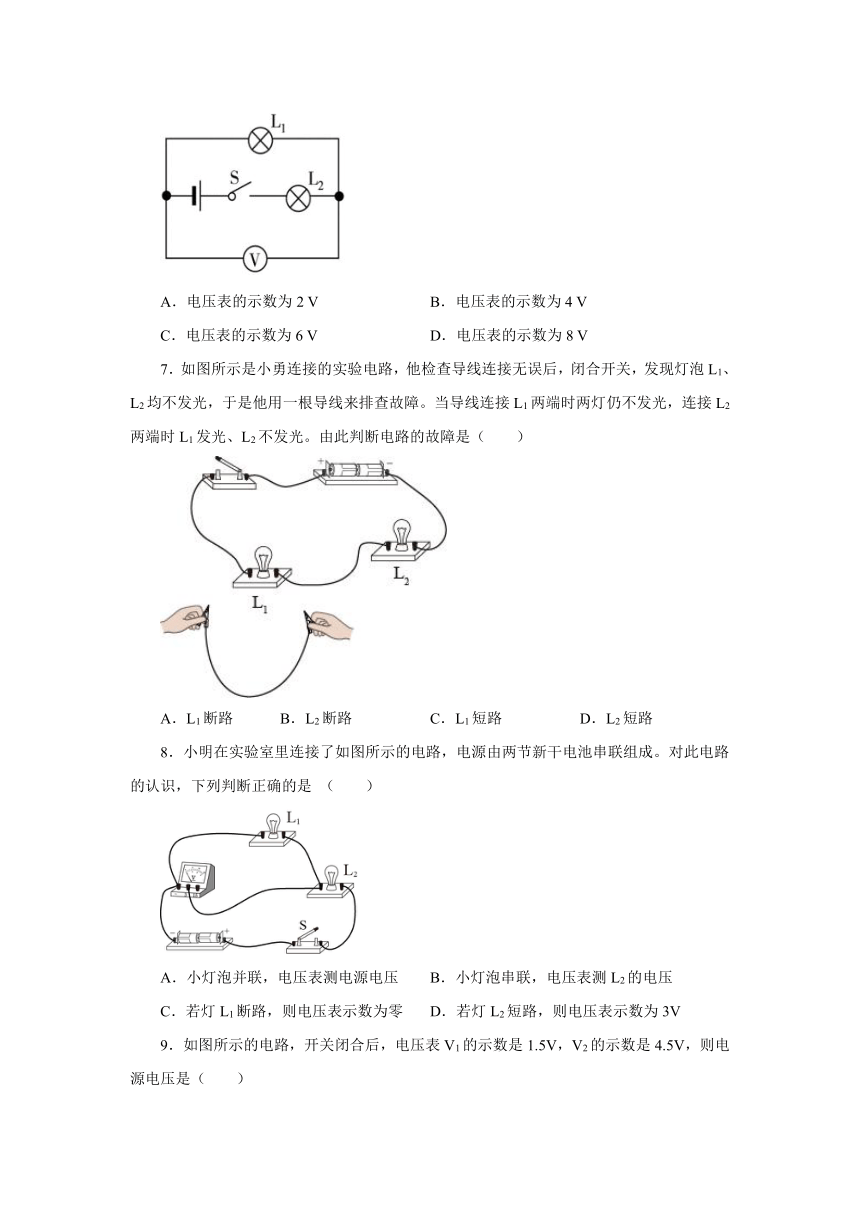

6．如图所示的电路中，闭合开关S，已知电源电压为6V，L2两端的电压为2V，则下列说法正确的是（　　）
A．电压表的示数为2 V B．电压表的示数为4 V
C．电压表的示数为6 V D．电压表的示数为8 V
7．如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（　　）
A．L1断路 B．L2断路 C．L1短路 D．L2短路
8．小明在实验室里连接了如图所示的电路，电源由两节新干电池串联组成。对此电路的认识，下列判断正确的是 （　　）
A．小灯泡并联，电压表测电源电压 B．小灯泡串联，电压表测L2的电压
C．若灯L1断路，则电压表示数为零 D．若灯L2短路，则电压表示数为3V
9．如图所示的电路，开关闭合后，电压表V1的示数是1.5V，V2的示数是4.5V，则电源电压是（　　）
A．3V B．6V C．4.5V D．1.5V
10．如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（　　）
A．L1两端的电压为3V B．L2两端的电压为3V
C．L2两端的电压为2V D．L1两端的电压为5V
11．在如图（a）所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图（b）所示，则电灯L1、L2两端的电压分别为（　　）
A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V
12．小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（　　）。
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯工作时，通过它们的电流一定相等
C．换气扇和照明灯只能同时工作
D．换气扇和照明灯工作时，它们两端的电压一定相等
二、填空题
13．如图所示，将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，则该电池的正极是________（选填“A”或“B”）；如果想获得2.4V的电压，则需要把________节这样的“水果电池”________联起来。
14．如图，电源电压保持不变，当S1闭合，S2断开时，电压表示数为4V；当S1断开，S2闭合时，电压表示数为6.2V。则此时灯L1和L2两端的电压分别是______V和______V。
15．如图所示，开关闭合后，两个电压表的示数分别为图示，则L1两端的电压为______V。
16．如图所示的电路甲、乙、丙，每节电池的电压为，处于断路状态的是___________，此时开关两端的电压为___________。
17．如图甲所示，当开关S由接点1转到2时，电压表示数变化如图乙所示，则电源电压是______V，开关接2时，灯泡L2两端的电压是______V（忽略温度影响）。
三、实验题
18．“探究串联电路的电压关系”的实验电路如图甲所示
（1）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示、测量时产生这种现象的原因_______下一步应该采取的措施是：_______。
（2）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间。小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。你认为这种接法是_______（选填“正确”或“不正确”）的，理由是_______。
（3）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，这些数据合理吗？_______请说明你的判断理由：_______。
实验小组 L1两端电压/V L2两端电压/V 串联总电压电压/V
1 1.4 3.1 4.5
2 3.0 1.3 4.4
3 1.8 1.1 3.0
4 2.0 1.5 3.5
参考答案
1．C
2．C
3．D
4．C
5．B
6．B
7．B
8．D
9．B
10．B
11．A
12．D
13．B 2 串
14．4 2.2
15．5.3
16．甲 3
17．6 4
18．电压表量程选取太大 换用小量程 不正确 电压表正负接线柱接反了 合理 实验中会存在误差
