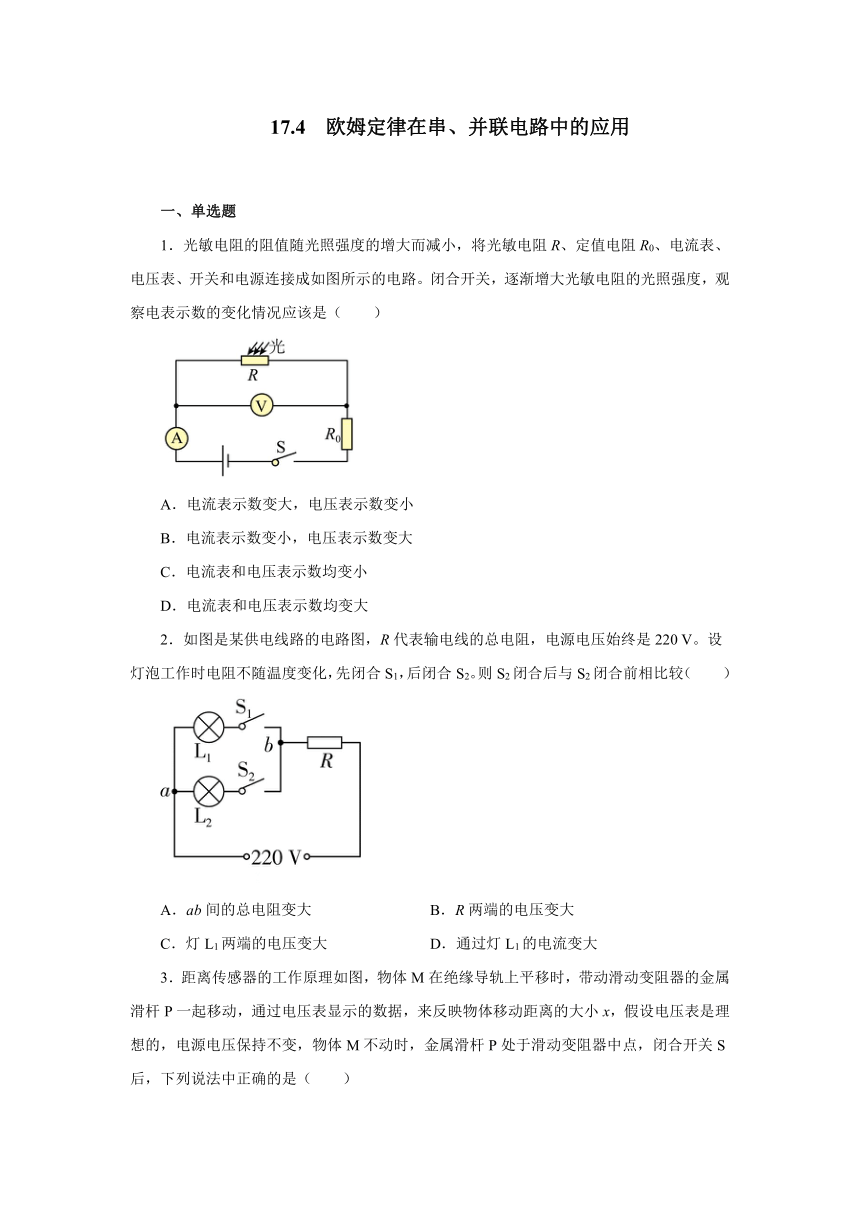

17.4 欧姆定律在串、并联电路中的应用
一、单选题
1．光敏电阻的阻值随光照强度的增大而减小，将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示的电路。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（　　）
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表和电压表示数均变小
D．电流表和电压表示数均变大
2．如图是某供电线路的电路图，R代表输电线的总电阻，电源电压始终是220 V。设灯泡工作时电阻不随温度变化，先闭合S1，后闭合S2。则S2闭合后与S2闭合前相比较（　　）
A．ab间的总电阻变大 B．R两端的电压变大
C．灯L1两端的电压变大 D．通过灯L1的电流变大

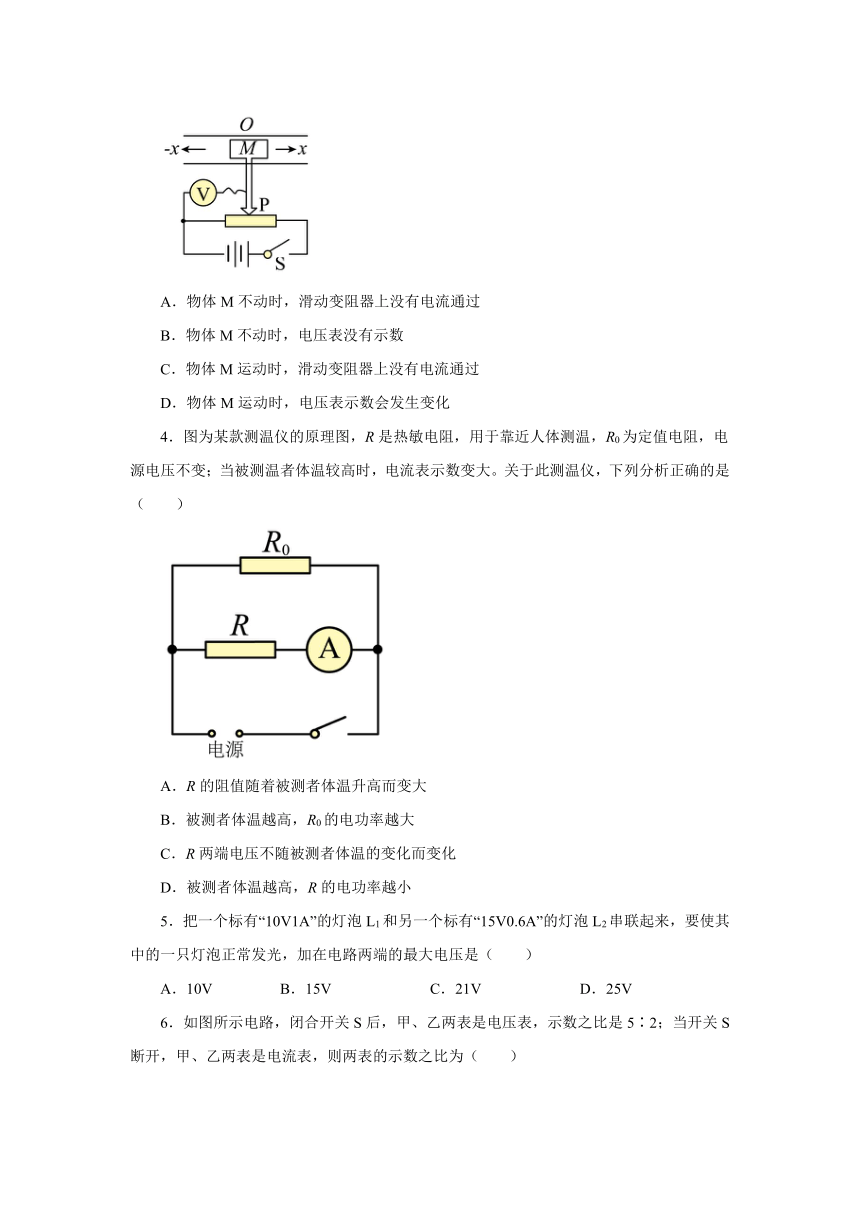

3．距离传感器的工作原理如图，物体M在绝缘导轨上平移时，带动滑动变阻器的金属滑杆P一起移动，通过电压表显示的数据，来反映物体移动距离的大小x，假设电压表是理想的，电源电压保持不变，物体M不动时，金属滑杆P处于滑动变阻器中点，闭合开关S后，下列说法中正确的是（　　）
A．物体M不动时，滑动变阻器上没有电流通过
B．物体M不动时，电压表没有示数
C．物体M运动时，滑动变阻器上没有电流通过
D．物体M运动时，电压表示数会发生变化
4．图为某款测温仪的原理图，R是热敏电阻，用于靠近人体测温，R0为定值电阻，电源电压不变；当被测温者体温较高时，电流表示数变大。关于此测温仪，下列分析正确的是（　　）
A．R的阻值随着被测者体温升高而变大
B．被测者体温越高，R0的电功率越大
C．R两端电压不随被测者体温的变化而变化
D．被测者体温越高，R的电功率越小
5．把一个标有“10V1A”的灯泡L1和另一个标有“15V0.6A”的灯泡L2串联起来，要使其中的一只灯泡正常发光，加在电路两端的最大电压是（　　）
A．10V B．15V C．21V D．25V

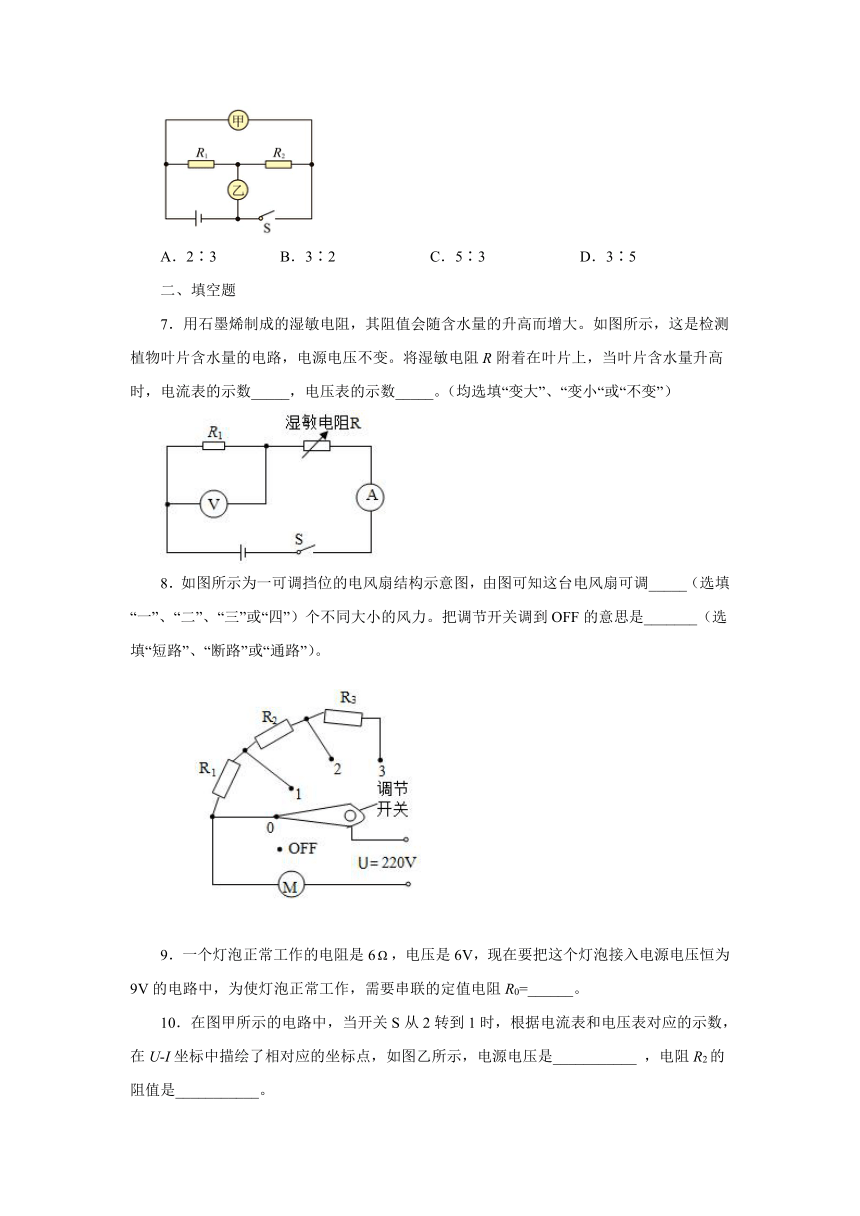

6．如图所示电路，闭合开关S后，甲、乙两表是电压表，示数之比是5∶2；当开关S断开，甲、乙两表是电流表，则两表的示数之比为（　　）
A．2∶3 B．3∶2 C．5∶3 D．3∶5
二、填空题
7．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。如图所示，这是检测植物叶片含水量的电路，电源电压不变。将湿敏电阻R附着在叶片上，当叶片含水量升高时，电流表的示数_____，电压表的示数_____。（均选填“变大”、“变小“或“不变”）
8．如图所示为一可调挡位的电风扇结构示意图，由图可知这台电风扇可调_____（选填“一”、“二”、“三”或“四”）个不同大小的风力。把调节开关调到OFF的意思是_______（选填“短路”、“断路”或“通路”）。
9．一个灯泡正常工作的电阻是6，电压是6V，现在要把这个灯泡接入电源电压恒为9V的电路中，为使灯泡正常工作，需要串联的定值电阻R0=______。
10．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U-I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是___________ ，电阻R2的阻值是___________。
11．如图所示，变阻器的电阻线______部分接入电路中（填AP或PB），当滑片P向右移动时，电流表的示数将______，灯泡的亮度将______。
12．如图所示电路图，电源电压为6V，把标有“6V 6W”灯泡L1和标有“6V 3W”灯泡L2接入电路，要使L1、L2并联应闭合开关______；若只闭合开关S2，通过L1，L2的电流之比为______，L1两端的电压为_______V。
13．如图，当电源电压为4V时，电压表的示数为1V；当电源电压增加到12V时，电流表的示数为1A。则电压表的示数为______V，电阻R1=______Ω，R2=______Ω。
14．如图所示电路，电源电压恒定为3V，，当闭合，、断开，电流表示数为，阻值为______Ω；闭合，、断开，电压表示数为______V；、闭合，断开，电流表示数为______A。
15．如图所示的电路中，定值电阻R1：R2：R3=2：2：3，电源电压不变，开关S闭合前，电压表的示数为U，开关S闭合后，电压表的示数为U'，则U：U'等于___________。
三、计算题
16．如图所示，电源两端电压为12V并保持不变，电阻R1的阻值为6Ω。当开关S闭合时，通过电阻R2的电流表示数0.5A。求：
（1）电压表的示数；
（2）R2两端的电压；
（3）电阻R2的阻值。
17．半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大。如图甲是某种半导体材料的电阻随温度变化的关系图像，根据这种半导体材料电阻的特性，小明和他的同学设计了一个电路（图乙），可以测定某一空间的温度，使用的器材如下：半导体电阻、电源、电流表（）、开关、定值电阻R0（10Ω）、导线若干。
(1)当环境温度为20℃时，电流表的读数为0.2A，求电源的电压？
(2)电流表的读数为0.4A时，求当时环境温度？
(3)为保证电路安全，该电路能测得的最高温度为多少？
18．在图所示的电路中，电源电压为12伏，滑动变阻器R1上标有“40欧2安”字样。
（1）闭合开关后，将变阻器滑片P的位置置于右端，求此时电流表的示数I。
（2）电路中有A、B、C三点，若将定值电阻R2并联接入其中的某两点后，在移动变阻器滑片P的过程中，滑片P的位置（序号）及对应的电流表示数如下表所示。
序号 1 2 3
电流（安） 0.2 0.3 0.6
①请写出“移动变阻器滑片P过程中”开关S所处的状态。
②求出定值电阻R2的阻值。
参考答案
1．A
2．B
3．D
4．C
5．C
6．D
7．变小 变小
8．四 断路
9．
10．6V 20Ω
11．AP 变小 变暗
12．S1S3 1∶1 2
13．3 9 3
14．5 2 0.6
15．10∶7
16．（1）3V；（2）9V；（3）18Ω
17．(1)12V；(2)40℃；(3)100℃
18．（1）0.3A；（2）①断开；②20Ω
