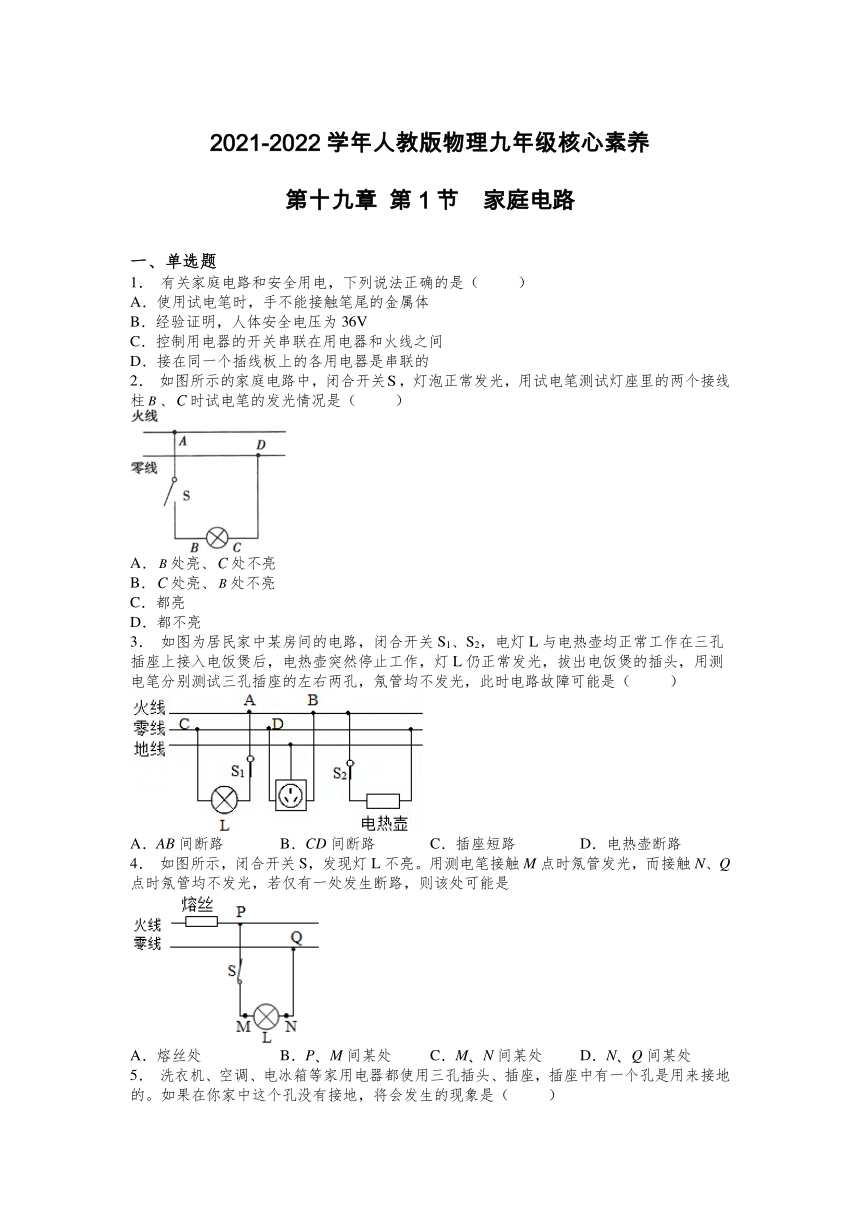

第十九章 第1节 家庭电路
一、单选题
1． 有关家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手不能接触笔尾的金属体
B．经验证明，人体安全电压为36V
C．控制用电器的开关串联在用电器和火线之间
D．接在同一个插线板上的各用电器是串联的
2． 如图所示的家庭电路中，闭合开关，灯泡正常发光，用试电笔测试灯座里的两个接线柱、时试电笔的发光情况是（ ）
A．处亮、处不亮
B．处亮、处不亮
C．都亮
D．都不亮
3． 如图为居民家中某房间的电路，闭合开关S1、S2，电灯L与电热壶均正常工作在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均不发光，此时电路故障可能是（ ）
A．AB间断路 B．CD间断路 C．插座短路 D．电热壶断路
4． 如图所示，闭合开关S，发现灯L不亮。用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是
A．熔丝处 B．P M间某处 C．M N间某处 D．N Q间某处
5． 洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（ ）
A．家用电器消耗的电能会增加
B．人接触家用电器外壳时有可能发生触电事故
C．家用电器的使用寿命会缩短
D．家用电器不能正常工作

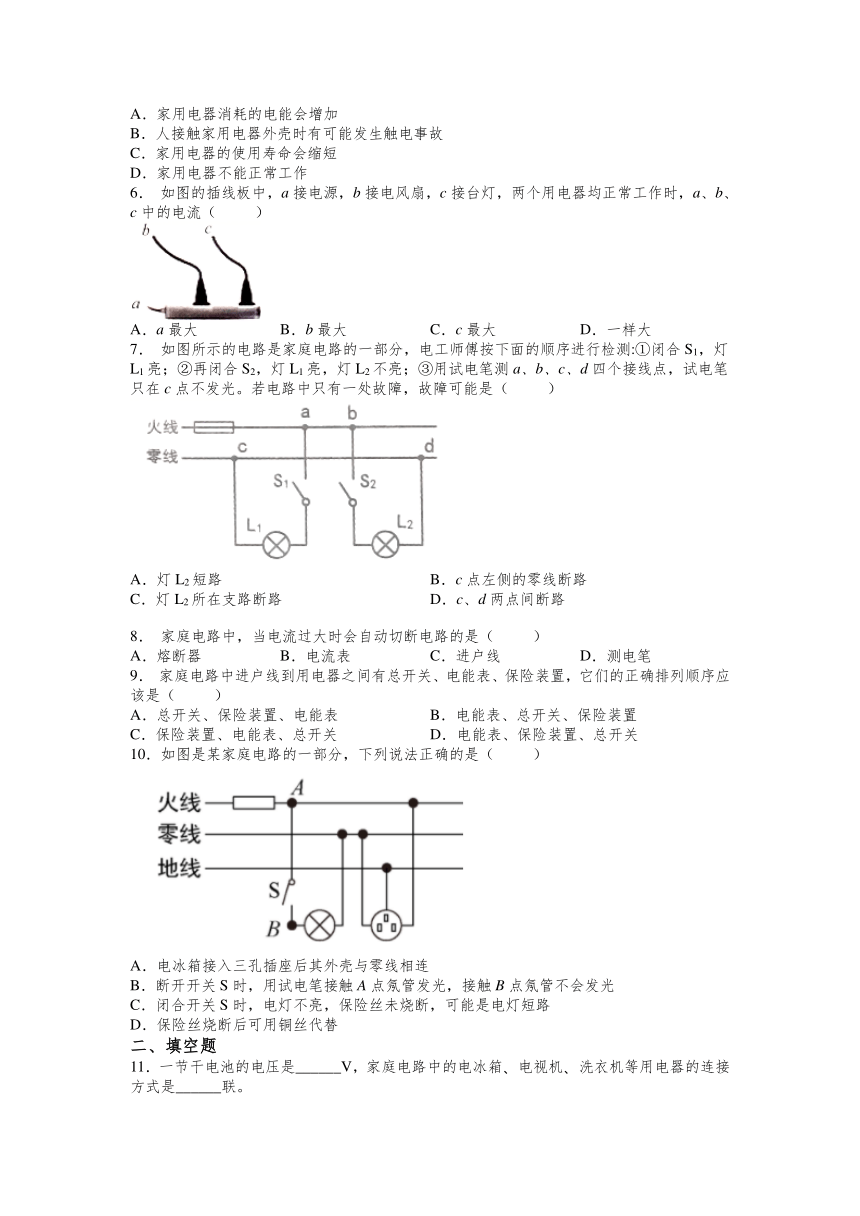

6． 如图的插线板中，a接电源，b接电风扇，c接台灯，两个用电器均正常工作时，a、b、c中的电流（ ）
A．a最大 B．b最大 C．c最大 D．一样大
7． 如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）
A．灯L2短路 B．c点左侧的零线断路
C．灯L2所在支路断路 D．c、d两点间断路
8． 家庭电路中，当电流过大时会自动切断电路的是（ ）
A．熔断器 B．电流表 C．进户线 D．测电笔
9． 家庭电路中进户线到用电器之间有总开关、电能表、保险装置，它们的正确排列顺序应该是（ ）
A．总开关、保险装置、电能表 B．电能表、总开关、保险装置
C．保险装置、电能表、总开关 D．电能表、保险装置、总开关
10．如图是某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
二、填空题

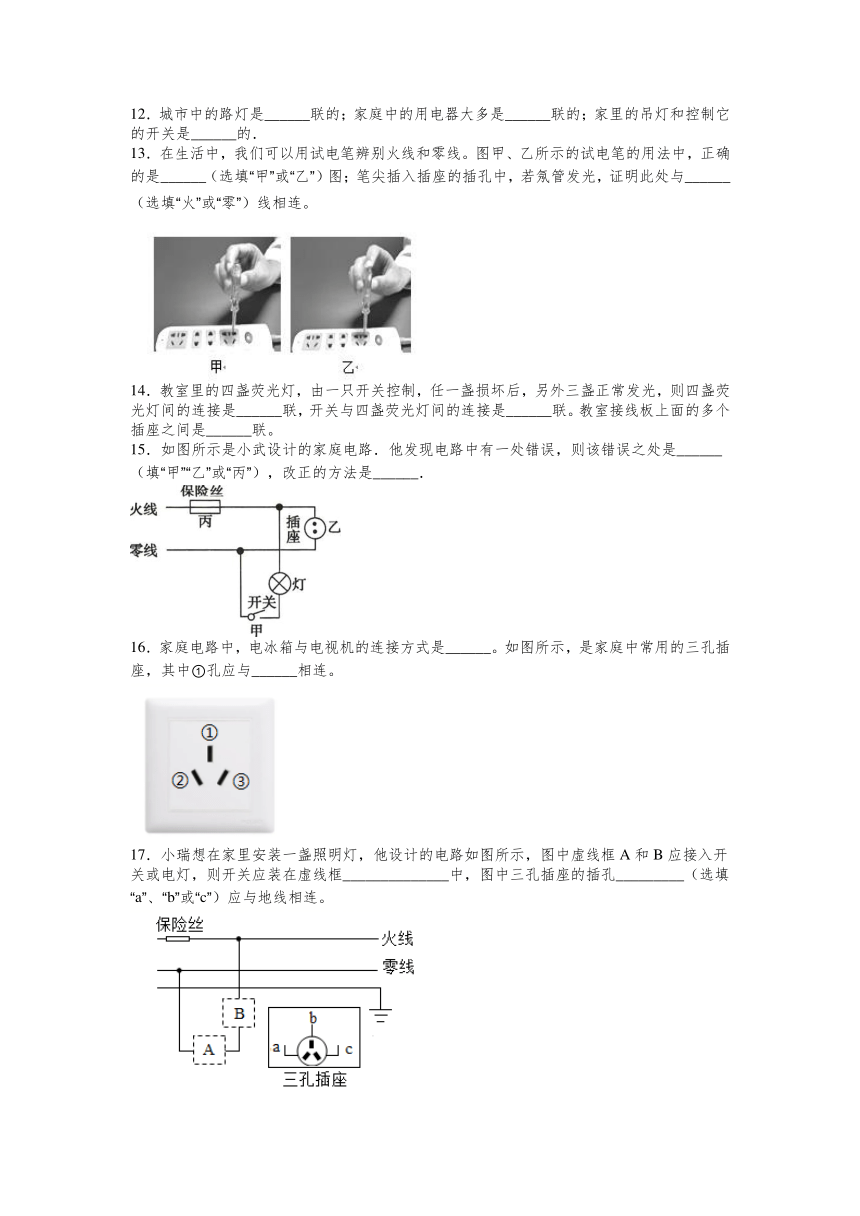

11．一节干电池的电压是______V，家庭电路中的电冰箱 电视机 洗衣机等用电器的连接方式是______联。
12．城市中的路灯是______联的；家庭中的用电器大多是______联的；家里的吊灯和控制它的开关是______的．
13．在生活中，我们可以用试电笔辨别火线和零线。图甲、乙所示的试电笔的用法中，正确的是______（选填“甲”或“乙”）图；笔尖插入插座的插孔中，若氖管发光，证明此处与______（选填“火”或“零”）线相连。
14．教室里的四盏荧光灯，由一只开关控制，任一盏损坏后，另外三盏正常发光，则四盏荧光灯间的连接是______联，开关与四盏荧光灯间的连接是______联。教室接线板上面的多个插座之间是______联。
15．如图所示是小武设计的家庭电路．他发现电路中有一处错误，则该错误之处是______（填“甲”“乙”或“丙”），改正的方法是______．
16．家庭电路中，电冰箱与电视机的连接方式是______。如图所示，是家庭中常用的三孔插座，其中①孔应与______相连。
17．小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框______________中，图中三孔插座的插孔_________（选填“a”、“b”或“c”）应与地线相连。
18．家庭电路中，为保证用电器都能独立工作，各个用电器都是一端接零线，另一端接__________线，即这些用电器是___________联的。为了防止触电，用电器的金属外壳还必须接__________线。
19．某同学观察到他家里的电能表及空气开关如图所示。电能表上标识的“10（20）A”表示这个电能表的______电流为10A，______电流为20A。他家同时工作的用电器的总功率不能超过______W。该同学家的进户线是______（填序号）。
20．只将20个小彩灯串联在一起接入电路中，通过插头处的电流是100mA，则通过每个小彩灯的电流是________mA；小红发现该串小彩灯中有一个小彩灯不亮了，但是其余的小彩灯都亮，则未亮的小彩灯处发生的电路故障是________（小彩灯内部无其它元件）。家庭电路中各用电器之间是________（选填“串联”或“并联”）的。
三、作图题
21．请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。
22．如图所示，将拉线开关和螺丝口灯泡正确连接到家庭电路中。
2021-2022学年人教版物理九年级第十九章 第1节家庭电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C A A C B A D A B B
二、填空题
11．1.5 并
12．并 并 串联
13．乙 火
14．并 串 并
15．甲 开关接在灯与火线之间
16．并联 地线（或大地、地）
17．B b
18．火 并 地
19．标定 额定最大 4400 ①②
20．100 短路 并联
三、作图题
21．
22．
