2021-2022学年人教版物理九年级核心素养

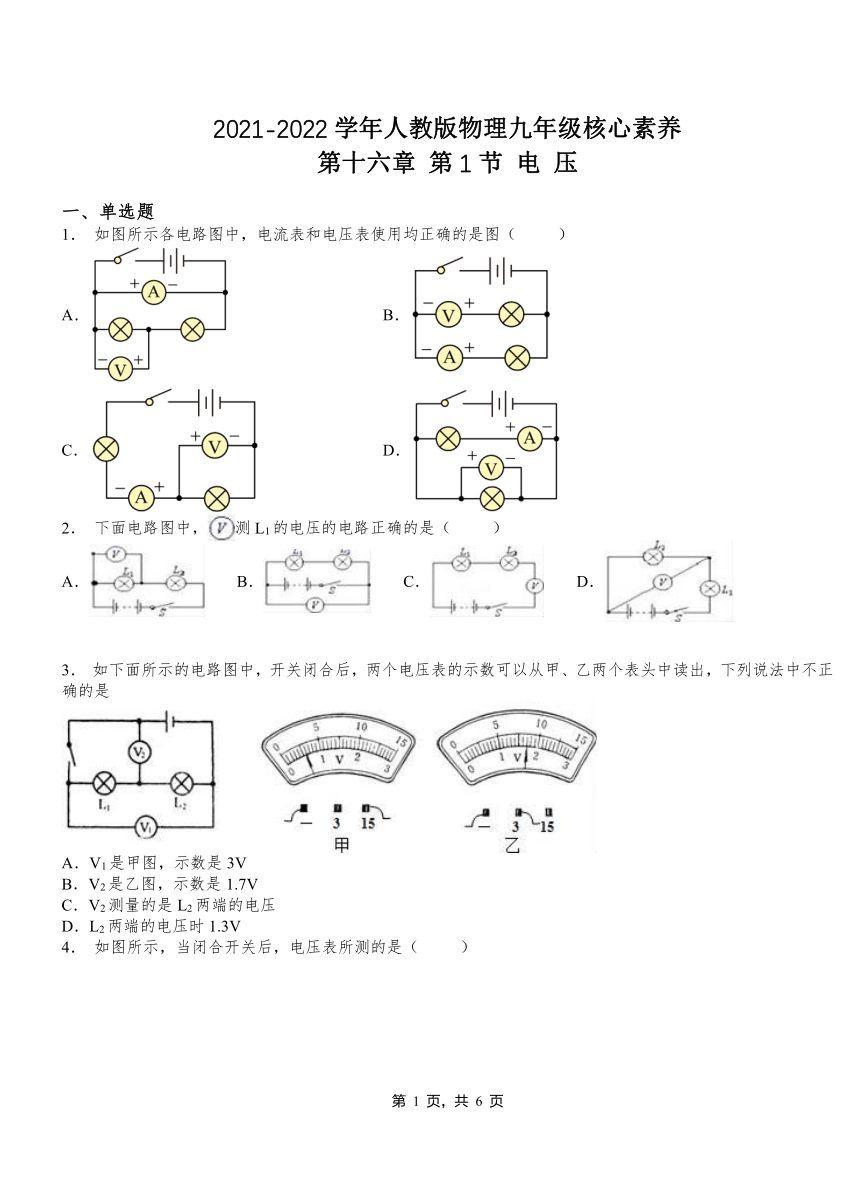

第十六章 第1节 电 压
一、单选题
1． 如图所示各电路图中，电流表和电压表使用均正确的是图（ ）
A． B．
C． D．
2． 下面电路图中，测L1的电压的电路正确的是（ ）
A． B． C． D．
3． 如下面所示的电路图中，开关闭合后，两个电压表的示数可以从甲、乙两个表头中读出，下列说法中不正确的是
A．V1是甲图，示数是3V
B．V2是乙图，示数是1.7V
C．V2测量的是L2两端的电压
D．L2两端的电压时1.3V

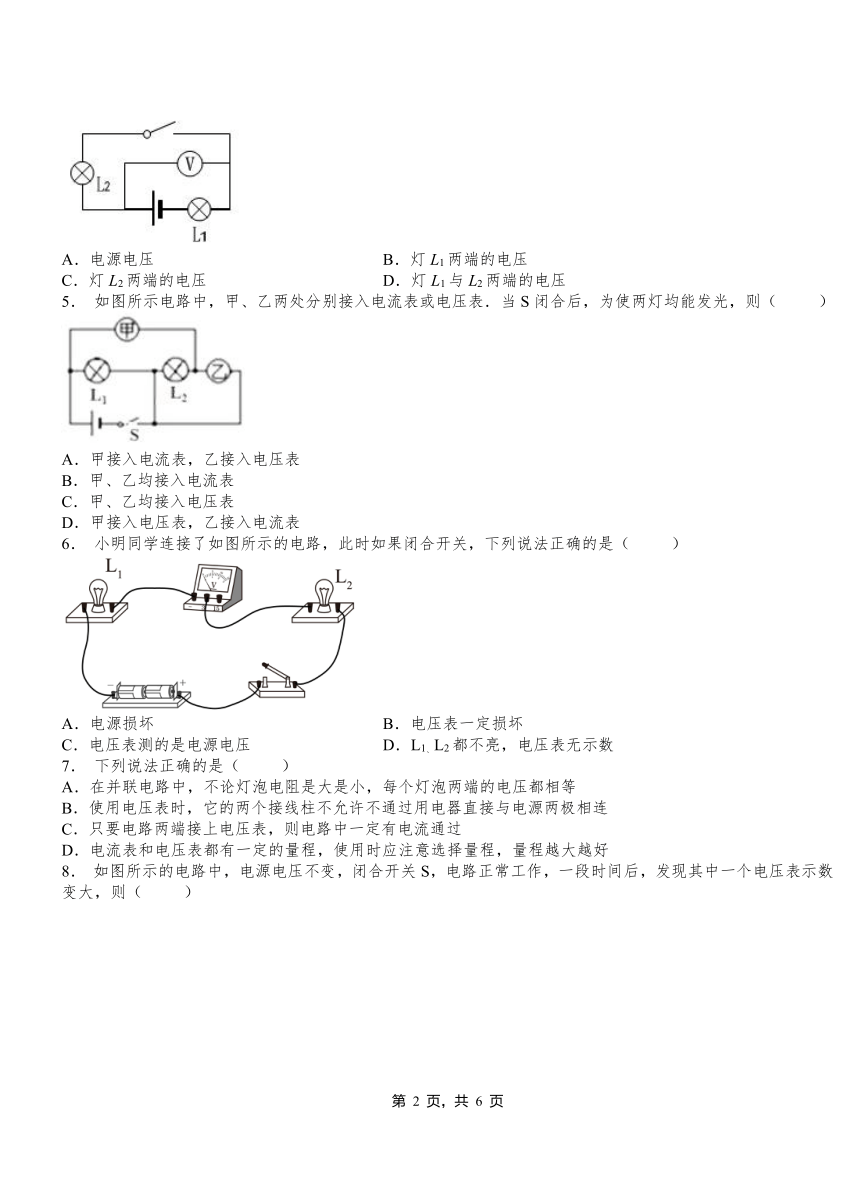

4． 如图所示，当闭合开关后，电压表所测的是（ ）
A．电源电压 B．灯L1两端的电压
C．灯L2两端的电压 D．灯L1与L2两端的电压
5． 如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（ ）
A．甲接入电流表，乙接入电压表
B．甲、乙均接入电流表
C．甲、乙均接入电压表
D．甲接入电压表，乙接入电流表
6． 小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是（ ）
A．电源损坏 B．电压表一定损坏
C．电压表测的是电源电压 D．L1、L2都不亮，电压表无示数
7． 下列说法正确的是（ ）
A．在并联电路中，不论灯泡电阻是大是小，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．只要电路两端接上电压表，则电路中一定有电流通过
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好

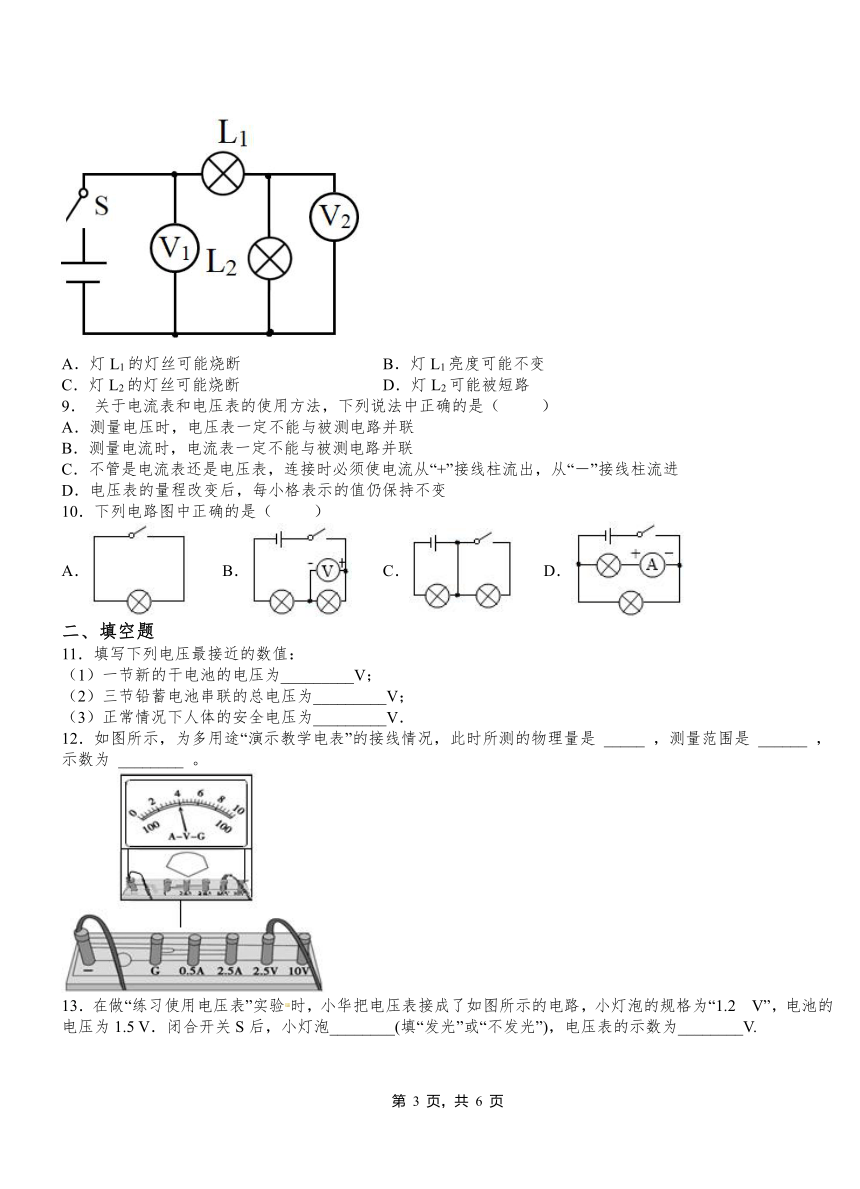

8． 如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ）
A．灯L1的灯丝可能烧断 B．灯L1亮度可能不变
C．灯L2的灯丝可能烧断 D．灯L2可能被短路
9． 关于电流表和电压表的使用方法，下列说法中正确的是（ ）
A．测量电压时，电压表一定不能与被测电路并联
B．测量电流时，电流表一定不能与被测电路并联
C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“－”接线柱流进
D．电压表的量程改变后，每小格表示的值仍保持不变
10．下列电路图中正确的是（ ）
A． B． C． D．
二、填空题
11．填写下列电压最接近的数值：
（1）一节新的干电池的电压为_________V；
（2）三节铅蓄电池串联的总电压为_________V；
（3）正常情况下人体的安全电压为_________V．
12．如图所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是 _____ ，测量范围是 ______ ，示数为 ________ 。
13．在做“练习使用电压表”实验时，小华把电压表接成了如图所示的电路，小灯泡的规格为“1.2 V”，电池的电压为1.5 V．闭合开关S后，小灯泡________(填“发光”或“不发光”)，电压表的示数为________V.
14．某同学在用学生电压表测量电压时用的是0～3V得量程，但记录的读数却是6.5V，则你认为该同学失误的原因可能是________，如果是这个原因，那么实际的电压应当是________ V．
15．二节普通5号干电池的电压是__伏，我国家庭电路的电压是__伏，马路上的路灯有一盏坏了其他灯却不受影响，说明：路灯之间一定是__联的（选填“串”或“并”）．
16．对人体安全的电压________V，我国家庭中电视两端的电压是________V．
17．如图所示，当开关S闭合后，要使灯L1、L2并联，甲表是________（选填“电流表”或“电压表”），若甲、乙两个表调换位置，闭合开关S后，仍能继续发光的灯是______．
18．实验室用的电压表若按如图所示接线，则刻度盘每个大格表示______V，每个小格表示______V，指针所指位置表示______V。
19．如图所示，电压表的示数是___________V。
20．电压是使电路中形成________的原因。一节新的干电池电压是________伏，我国家庭电路的电压是________伏，对人体安全的电压是________伏。
2021-2022学年人教版物理九年级第十六章 第1节电压（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D A C C A C A C B B
二、填空题
11．1.5 6 不高于36
12．电压 0~2.5V 1V
13．不发光 1.5
14．看错量程； 1.3。
15．3；220；并．
16．不高于36 220
17．电压表 L1
18．5 0.5 6.5
19．4
20．电流 1.5 220 不高于36
