第十七章 第1节电流与电压和电阻的关系核心素养练习 2021-2022学年人教版物理九年级全一册（含答案）

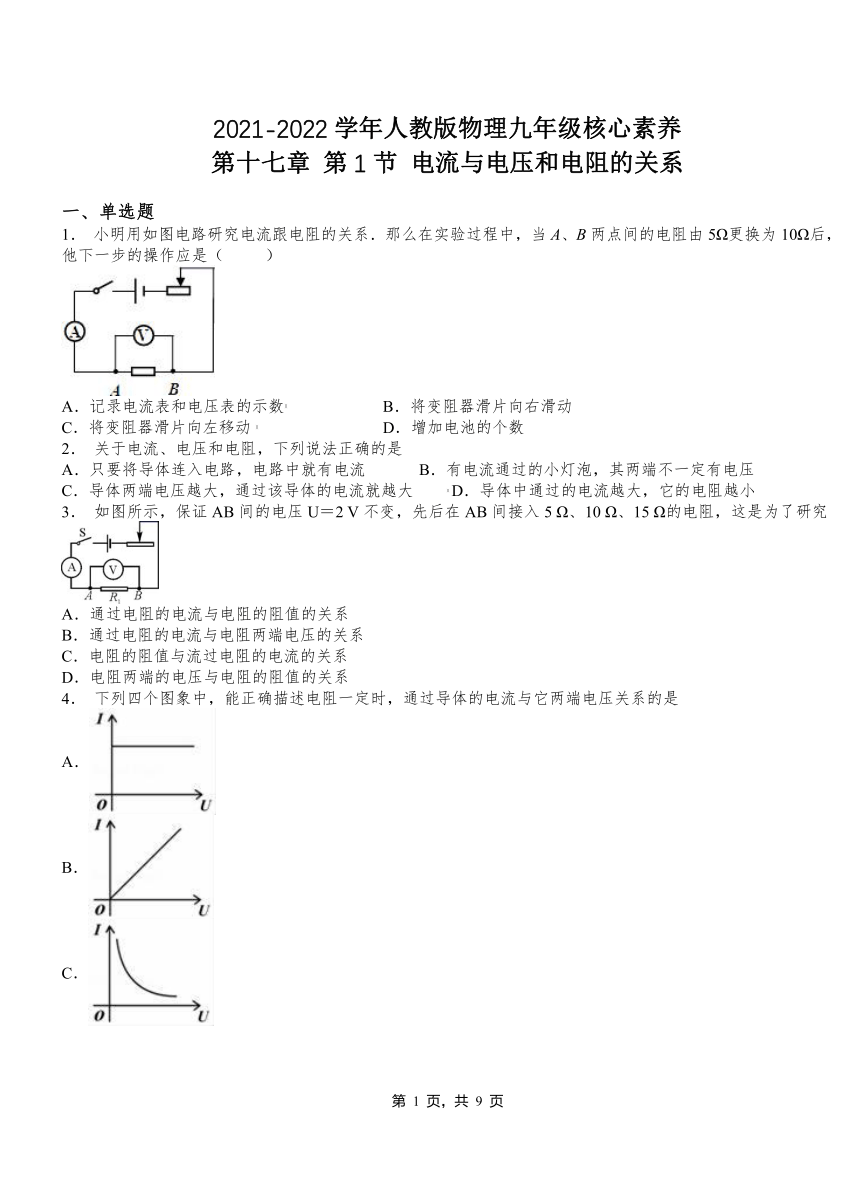

2021-2022学年人教版物理九年级核心素养
第十七章 第1节 电流与电压和电阻的关系
一、单选题
1． 小明用如图电路研究电流跟电阻的关系．那么在实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，他下一步的操作应是（ ）
A．记录电流表和电压表的示数 B．将变阻器滑片向右滑动
C．将变阻器滑片向左移动 D．增加电池的个数
2． 关于电流、电压和电阻，下列说法正确的是
A．只要将导体连入电路，电路中就有电流 B．有电流通过的小灯泡，其两端不一定有电压
C．导体两端电压越大，通过该导体的电流就越大 D．导体中通过的电流越大，它的电阻越小
3． 如图所示，保证AB间的电压U＝2 V不变，先后在AB间接入5 Ω、10 Ω、15 Ω的电阻，这是为了研究
A．通过电阻的电流与电阻的阻值的关系
B．通过电阻的电流与电阻两端电压的关系
C．电阻的阻值与流过电阻的电流的关系
D．电阻两端的电压与电阻的阻值的关系
4． 下列四个图象中，能正确描述电阻一定时，通过导体的电流与它两端电压关系的是
A．
B．
C．
D．
5． 下列关于电流、电压、电阻的关系说法正确的是（ ）
A．电压大的电路中电流一定大
B．电阻大的电路中电流一定小
C．导体中的电流与电压、电阻无关
D．导体中的电阻与电流、电压无关

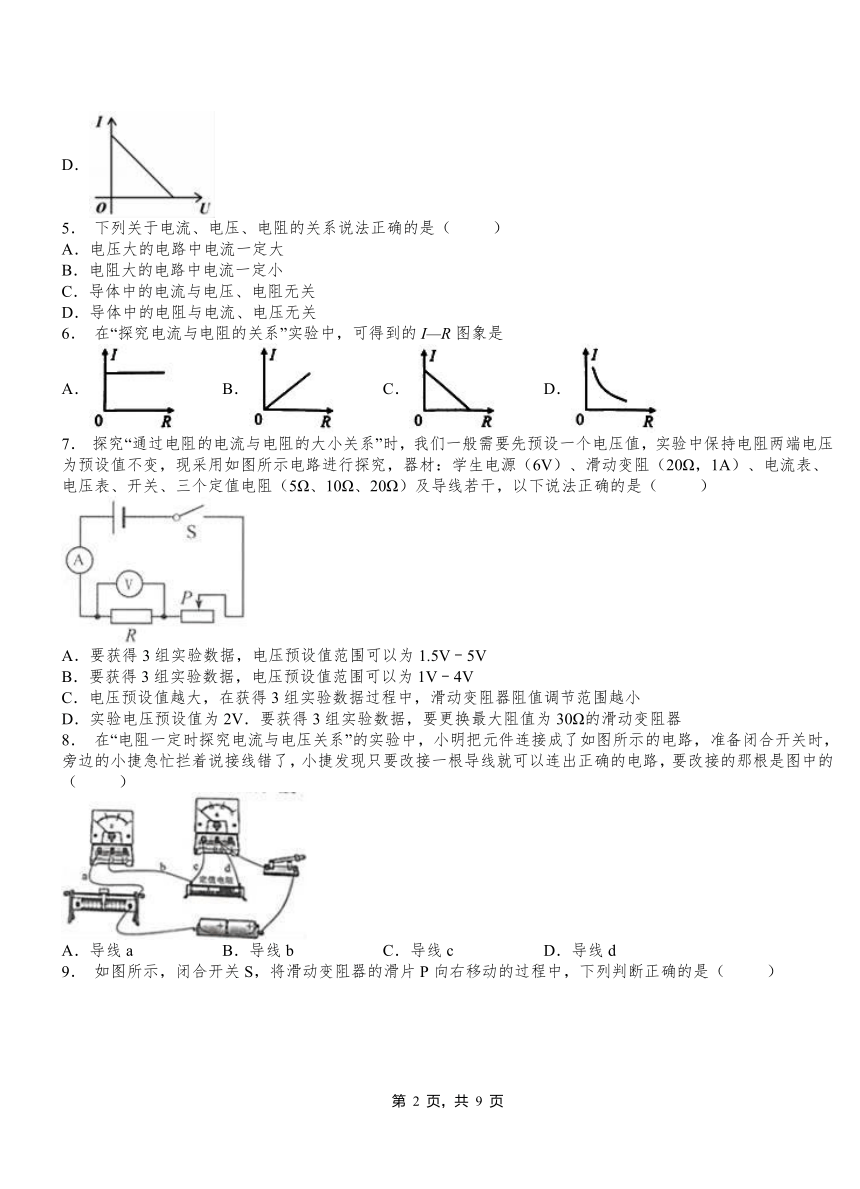

6． 在“探究电流与电阻的关系”实验中，可得到的I—R图象是
A． B． C． D．
7． 探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（ ）
A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5V
B．要获得3组实验数据，电压预设值范围可以为1V﹣4V
C．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小
D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器
8． 在“电阻一定时探究电流与电压关系”的实验中，小明把元件连接成了如图所示的电路，准备闭合开关时，旁边的小捷急忙拦着说接线错了，小捷发现只要改接一根导线就可以连出正确的电路，要改接的那根是图中的（ ）
A．导线a B．导线b C．导线c D．导线d
9． 如图所示，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列判断正确的是（ ）
A．灯泡发光变亮 B．灯泡发光变暗
C．电流表示数变大 D．电压表示数变小
10．在选择电压表的量程时，正确的做法是
A．尽可能选择大一些的量程
B．经试触后被测电压不超过小量程时，尽可能选择小量程
C．尽管选用的量程不同，但对测量结果毫无影响
D．为使测量结果更精确，量程选得越小越好
二、填空题

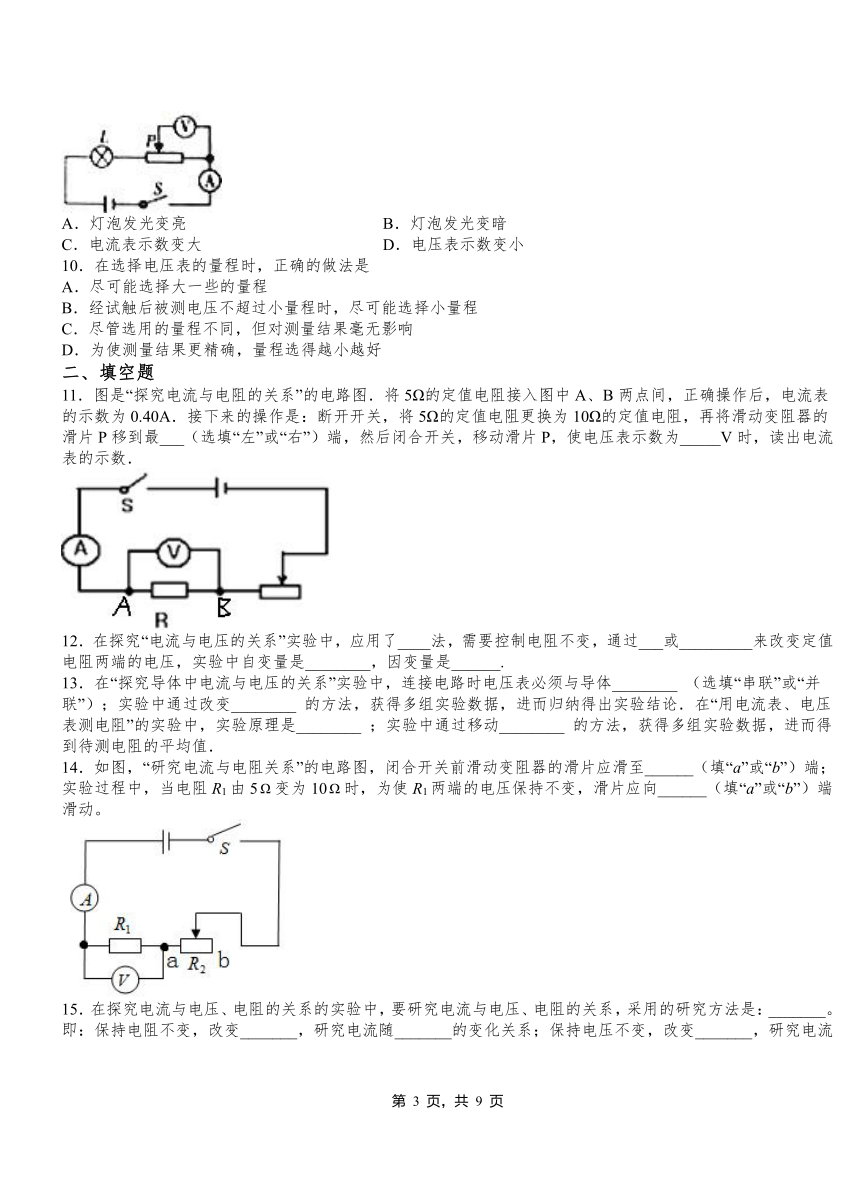

11．图是“探究电流与电阻的关系”的电路图．将5Ω的定值电阻接入图中A、B两点间，正确操作后，电流表的示数为0.40A．接下来的操作是：断开开关，将5Ω的定值电阻更换为10Ω的定值电阻，再将滑动变阻器的滑片P移到最___（选填“左”或“右”）端，然后闭合开关，移动滑片P，使电压表示数为_____V时，读出电流表的示数．
12．在探究“电流与电压的关系”实验中，应用了____法，需要控制电阻不变，通过___或_________来改变定值电阻两端的电压，实验中自变量是________，因变量是______.
13．在“探究导体中电流与电压的关系”实验中，连接电路时电压表必须与导体________ （选填“串联”或“并联”）；实验中通过改变________ 的方法，获得多组实验数据，进而归纳得出实验结论．在“用电流表、电压表测电阻”的实验中，实验原理是________ ；实验中通过移动________ 的方法，获得多组实验数据，进而得到待测电阻的平均值．
14．如图，“研究电流与电阻关系”的电路图，闭合开关前滑动变阻器的滑片应滑至______（填“a”或“b”）端；实验过程中，当电阻R1由5变为10时，为使R1两端的电压保持不变，滑片应向______（填“a”或“b”）端滑动。
15．在探究电流与电压、电阻的关系的实验中，要研究电流与电压、电阻的关系，采用的研究方法是：_______。即：保持电阻不变，改变_______，研究电流随_______的变化关系；保持电压不变，改变_______，研究电流随_______的变化关系。得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成_______；在电压不变的情况下，导体中的电流与导体的电阻成_______。

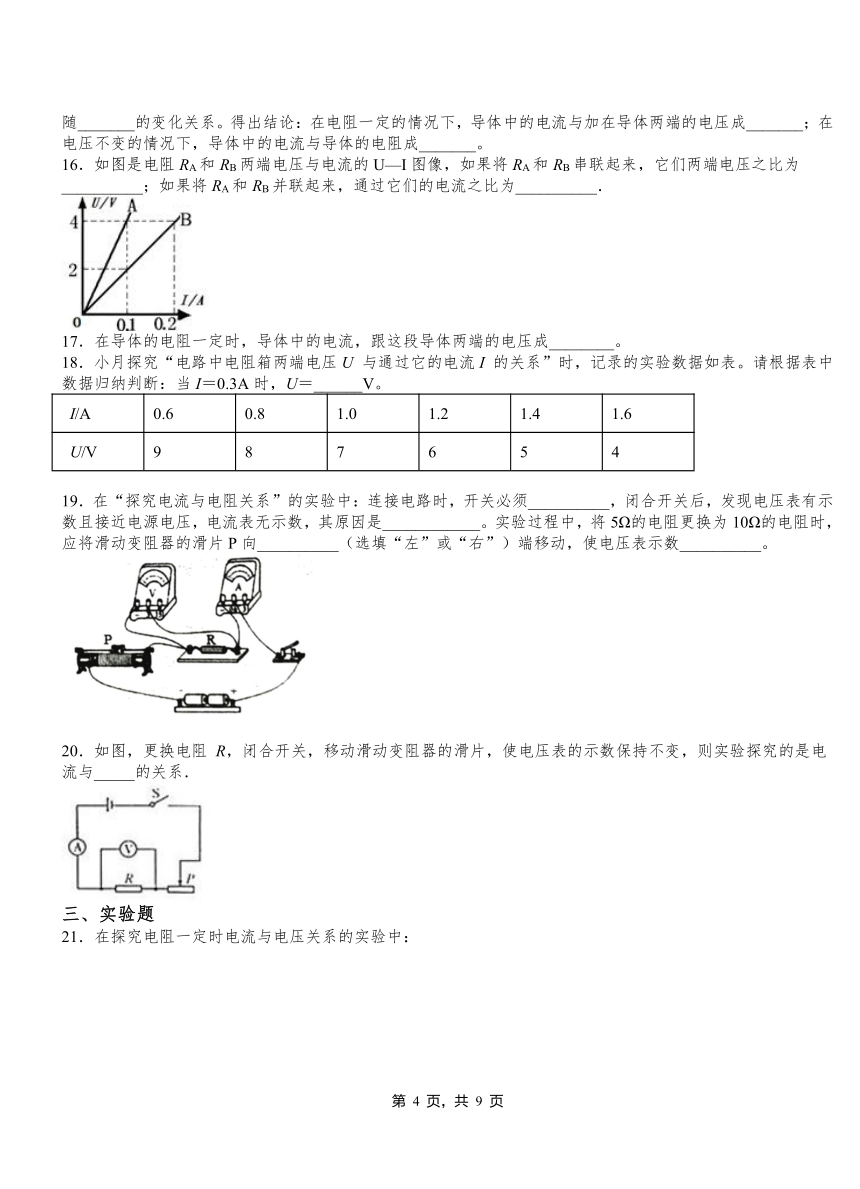

16．如图是电阻RA和RB两端电压与电流的U—I图像，如果将RA和RB串联起来，它们两端电压之比为__________；如果将RA和RB并联起来，通过它们的电流之比为__________．
17．在导体的电阻一定时，导体中的电流，跟这段导体两端的电压成________。
18．小月探究“电路中电阻箱两端电压U 与通过它的电流I 的关系”时，记录的实验数据如表。请根据表中数据归纳判断：当I＝0.3A时，U＝______V。
I/A 0.6 0.8 1.0 1.2 1.4 1.6
U/V 9 8 7 6 5 4
19．在“探究电流与电阻关系”的实验中：连接电路时，开关必须__________，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是____________。实验过程中，将5Ω的电阻更换为10Ω的电阻时，应将滑动变阻器的滑片P向__________（选填“左”或“右”）端移动，使电压表示数__________。
20．如图，更换电阻 R，闭合开关，移动滑动变阻器的滑片，使电压表的示数保持不变，则实验探究的是电流与_____的关系．
三、实验题
21．在探究电阻一定时电流与电压关系的实验中：
（1）请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接___________：
（2）实验过程中得到的部分数据如下表所示．第3次测时，电流表的示数如图丙所示，请将该数据填入表格中_____________
实验序号 1 2 3 …
电压U/V 0.8 1.6 2.4 …
电流I/A 0.16 0.32 __________ …
（3）在图丁中的坐标轴上标出适当的标度，把上表中的数据在坐标系中描点并连线__________．
22．小丽在“探究电流与电压的关系”时，选择了下列实验器材：电压表、电流表、滑动变阻器（20Ω 1A）、开关、新干电池三节、定值电阻R=10Ω、导线若干。请按要求完成实验：
（1）请按如图甲所示的电路图，将图中乙电路连接完整，要求滑动变阻器的滑片P向左滑时，电流表示数变大；____
（2）闭合开关前，应将滑动变阻器滑片P移至阻值最大端，保护电路，实验中滑动变阻器的另一个作用是________；
（3）小丽在实验中通过调节滑动变阻器滑片P，测出通过电阻R的不同电流和对应的电压值记录表中，
第二次测量的电压和电流如图丙所示，则电压U=________V；电流I=________A；
（4）通过测得的三次实验数据可以得出：________。
2021-2022学年人教版物理九年级第十七章 第1节电流与电压和电阻的关系（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C A B D D C D D B
二、填空题
11．右 2
12．控制变量 调节滑动变阻器滑片 改变电池节数 电阻两端的电压 通过电阻的电流
13．并联 电源电压 R＝U/I 滑动变阻器的滑片
14．b b
15．控制变量法电压电压电阻电阻正比反比
16．2:1 1:2
17．正比
18．10.5
19．断开 R断路 右 保持不变
20．电阻
三、实验题
21． 0.48
22． 改变电阻两端的电压 2.0 0.2A 通过定值电阻的电流与其两端的电压成正比
