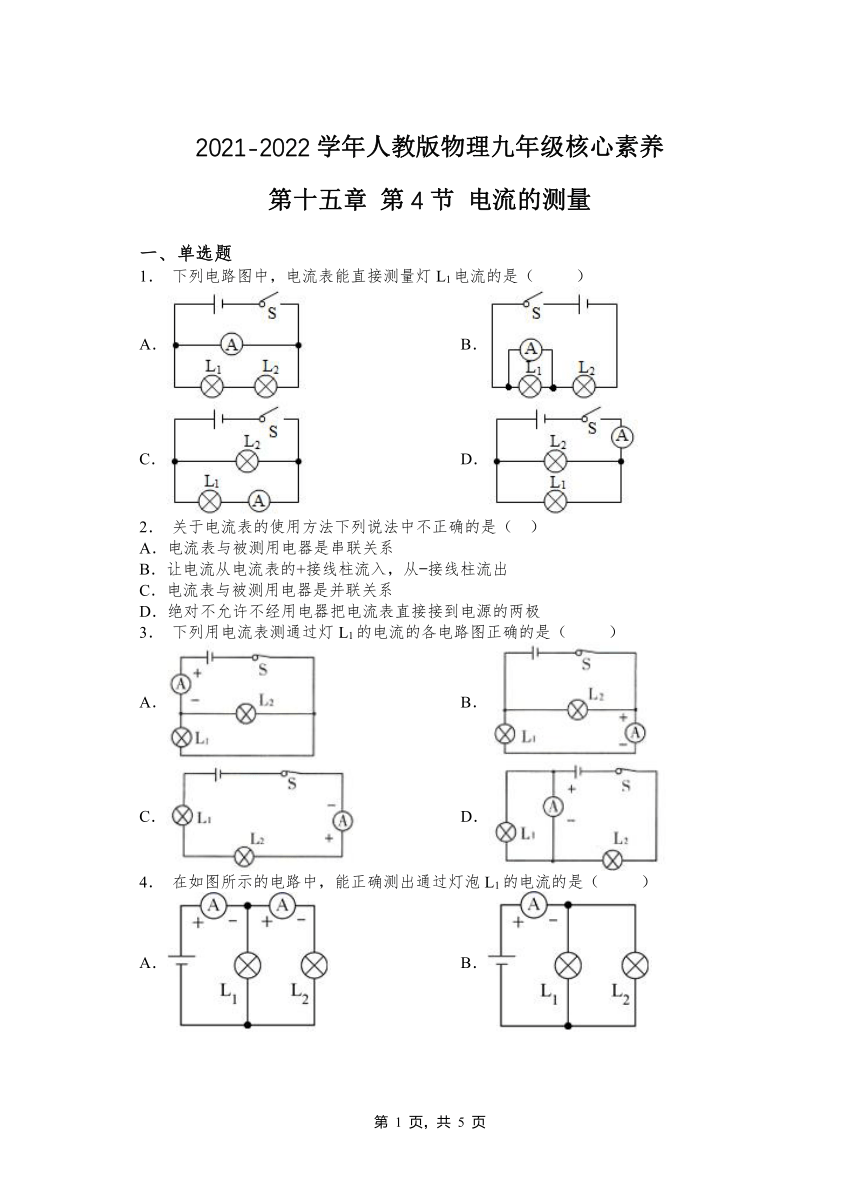

2021-2022学年人教版物理九年级核心素养
第十五章 第4节 电流的测量
一、单选题
1. 下列电路图中,电流表能直接测量灯L1电流的是( )
A. B.
C. D.
2. 关于电流表的使用方法下列说法中不正确的是( )
A.电流表与被测用电器是串联关系
B.让电流从电流表的+接线柱流入,从 接线柱流出
C.电流表与被测用电器是并联关系
D.绝对不允许不经用电器把电流表直接接到电源的两极
3. 下列用电流表测通过灯L1的电流的各电路图正确的是( )
A. B.
C. D.
4. 在如图所示的电路中,能正确测出通过灯泡L1的电流的是( )
A. B. C. D.
5. “用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是( )
A.用导线连接c、e,电流表只能测量通过灯泡L1的电流
B.用导线连接d、e,电流表只能测量通过灯泡L2的电流
C.用两根导线分别连接a、d和c、e,电流表只能测量通过灯泡L2的电流
D.用两根导线分别连接b、d和c、e,电流表只能测量通过灯泡L2的电流
6. 在测量小灯泡电阻实验中,某电表的示数如图所示,其示数为( )
A.1.4伏 B.0.28伏 C.1.4安 D.0.28安
7. 在如图所示的四幅电路中,电流表能够测灯L1电流的是( )
A. B.
C. D.
8. 如图所示,电流表测量的是( )
A.通过灯的电流
B.通过灯的电流
C.通过灯和的电流
D.通过灯和的电流之和
9. 如图所示,小强把电流表并联在灯L的两端。此时如果闭合开关,一定会发生( )
A.电源短路 B.电流表损坏 C.的灯丝烧断 D.不亮
10.如图所示,电流表的指针指在图中所示的位置,若电流表所选用的量程是0~0.6A,则电流表的示数为( )
A.0.3A B.0.06A C.3.0A D.0.60A
二、填空题
11.电流表是用来测量________的仪器,电流表的测量范围叫________.要测量电路中通过某个元件的电流,必须把电流表与这个元件________起来,并且要使电流从电流表的________接线柱流进,从________接线柱流出.
12.完成下列单位换算
(1)0.8A=________mA=________μA
(2)700μA=________mA=________A
(3)100mA=________A
13.使用电流表测电路中的电流时先要校正指针零点,如果指针在零刻度线偏右处,未经校正,使用这个电流表测量电流时,测量结果比实际值_________。
14.测量电流大小的仪表叫________,它的元件符号是________,电流表有两个量程,分别是________安和________安,测量普通白炽灯的电流用________的量程比较合适,这时它的分度值为________安.
15.读出如图1和如图2的电流表的示数。I1=_________A ,I2=_________A 。
16.小莹同学测量电流时,连接好电路,闭合开关,发现电流表指针向左偏转至图甲所示位置,原因是电流表______;断开开关,纠正错误后,再闭合开关,发现指针偏转至图乙所示位置,接下来的操作是:断开开关,______继续进行实验。
17.如图所示的是对同一段电路先后两次测量的结果。甲采用的是________量程,示数是 ________A;乙采用的是_______量程,示数是 _________A。
18.电流是表示____________的物理量,用符号___表示,国际单位是_______,用符号____表示。
19.表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流,用“I”表示,电流的单位是安培,符号A,还有毫安(mA)、微安( A),0.5A=______mA=______ A
20.把电流表_____接入电路后闭合开关,发现指针偏转如图甲所示,产生这种情况的原因是_________,另一同学测量时,则发现指针偏转如图乙所示,产生这种情况的原因是_________________。
2021-2022学年人教版物理九年级第十五章 第4节电流的测量(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C C A A D D C D B
二、填空题
11.电路电流 量程 串联 正 负
12.800 8×105 0.7 7×10-4 0.1
13.偏大
14.电流表; 0~0.6;0~3;0~0.6A;0.02A
15.0.421.4
16.正负接线柱反接 改接小量程
17.0A-3A2.40A-0.6A0.52
18.电流强弱I安培A
19.电流 500 0.5×106
20.串联电流表量程选择太小电流表的正负接线柱接反
