第十五章电流和电路单元测试 2021-2022学年人教版九年级全一册物理 （有答案）

人教版九年级物理第15章单元测试 含答案

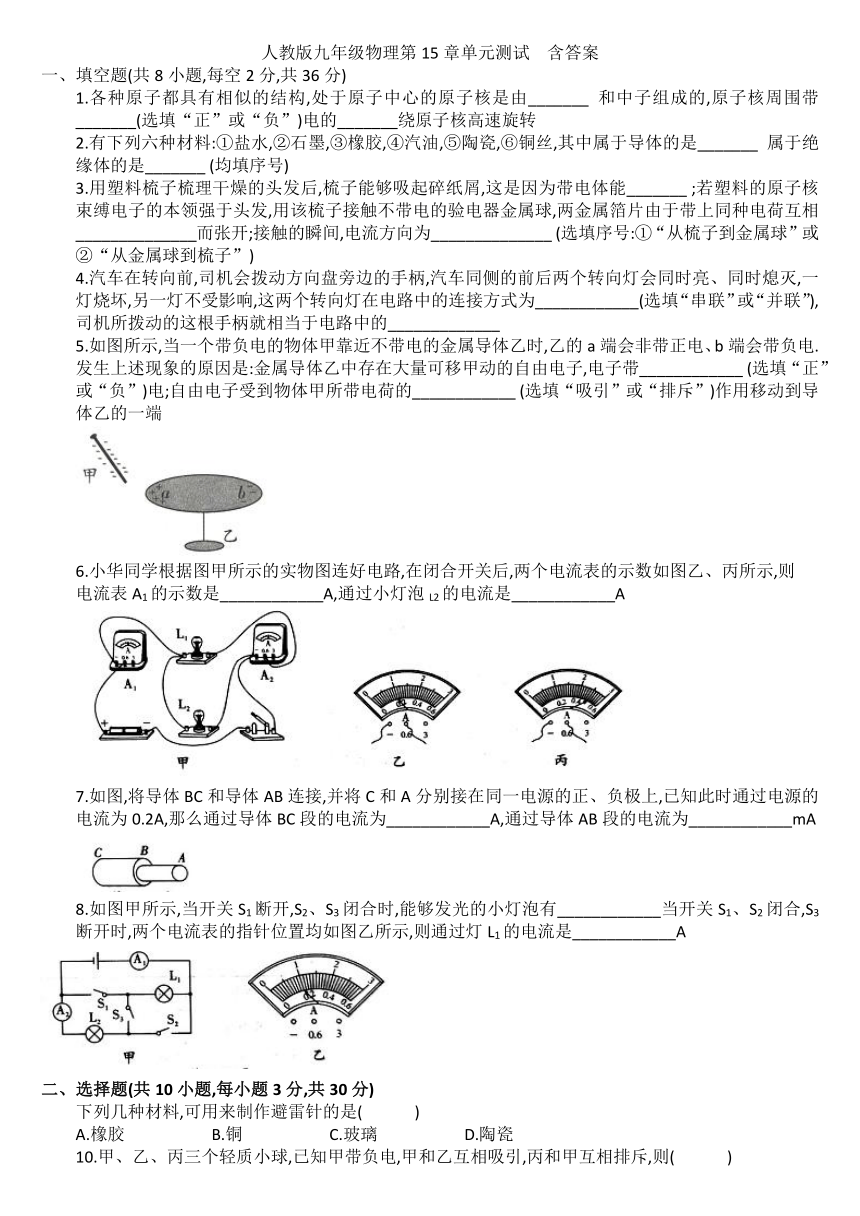

一、填空题(共8小题,每空2分,共36分)
1.各种原子都具有相似的结构,处于原子中心的原子核是由_______ 和中子组成的,原子核周围带_______(选填“正”或“负”)电的_______绕原子核高速旋转
2.有下列六种材料:①盐水,②石墨,③橡胶,④汽油,⑤陶瓷,⑥铜丝,其中属于导体的是_______ 属于绝缘体的是_______ (均填序号)
3.用塑料梳子梳理干燥的头发后,梳子能够吸起碎纸屑,这是因为带电体能_______ ;若塑料的原子核束缚电子的本领强于头发,用该梳子接触不带电的验电器金属球,两金属箔片由于带上同种电荷互相______________而张开;接触的瞬间,电流方向为______________ (选填序号:①“从梳子到金属球”或②“从金属球到梳子”)
4.汽车在转向前,司机会拨动方向盘旁边的手柄,汽车同侧的前后两个转向灯会同时亮、同时熄灭,一灯烧坏,另一灯不受影响,这两个转向灯在电路中的连接方式为____________(选填“串联”或“并联”),司机所拨动的这根手柄就相当于电路中的_____________
5.如图所示,当一个带负电的物体甲靠近不带电的金属导体乙时,乙的a端会非带正电、b端会带负电.发生上述现象的原因是:金属导体乙中存在大量可移甲动的自由电子,电子带____________ (选填“正”或“负”)电;自由电子受到物体甲所带电荷的____________ (选填“吸引”或“排斥”)作用移动到导体乙的一端
6.小华同学根据图甲所示的实物图连好电路,在闭合开关后,两个电流表的示数如图乙、丙所示,则
电流表A1的示数是____________A,通过小灯泡L2的电流是____________A
7.如图,将导体BC和导体AB连接,并将C和A分别接在同一电源的正、负极上,已知此时通过电源的电流为0.2A,那么通过导体BC段的电流为____________A,通过导体AB段的电流为____________mA
8.如图甲所示,当开关S1断开,S2、S3闭合时,能够发光的小灯泡有____________当开关S1、S2闭合,S3断开时,两个电流表的指针位置均如图乙所示,则通过灯L1的电流是____________A
二、选择题(共10小题,每小题3分,共30分)
下列几种材料,可用来制作避雷针的是( )
A.橡胶 B.铜 C.玻璃 D.陶瓷
10.甲、乙、丙三个轻质小球,已知甲带负电,甲和乙互相吸引,丙和甲互相排斥,则( )

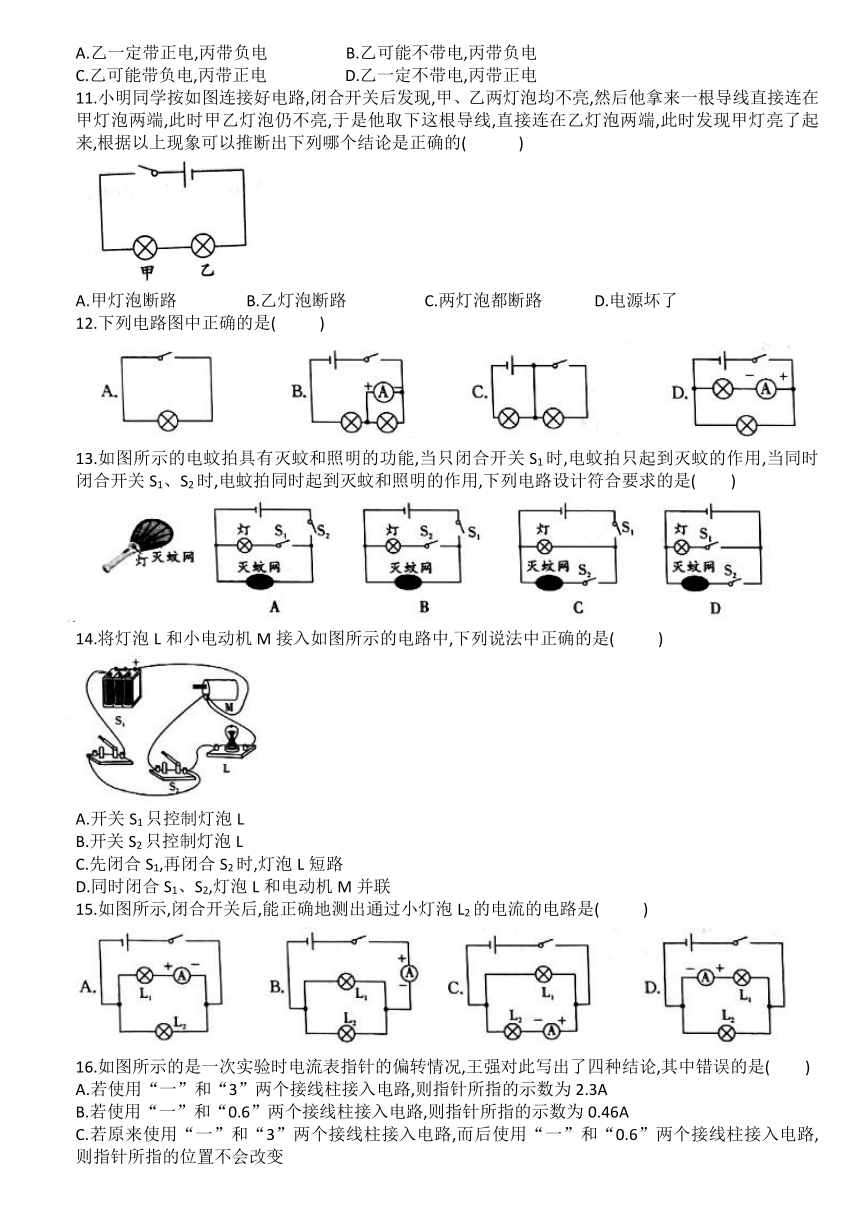

A.乙一定带正电,丙带负电 B.乙可能不带电,丙带负电
C.乙可能带负电,丙带正电 D.乙一定不带电,丙带正电
11.小明同学按如图连接好电路,闭合开关后发现,甲、乙两灯泡均不亮,然后他拿来一根导线直接连在甲灯泡两端,此时甲乙灯泡仍不亮,于是他取下这根导线,直接连在乙灯泡两端,此时发现甲灯亮了起来,根据以上现象可以推断出下列哪个结论是正确的( )
A.甲灯泡断路 B.乙灯泡断路 C.两灯泡都断路 D.电源坏了
12.下列电路图中正确的是( )
13.如图所示的电蚊拍具有灭蚊和照明的功能,当只闭合开关S1时,电蚊拍只起到灭蚊的作用,当同时闭合开关S1、S2时,电蚊拍同时起到灭蚊和照明的作用,下列电路设计符合要求的是( )
14.将灯泡L和小电动机M接入如图所示的电路中,下列说法中正确的是( )
A.开关S1只控制灯泡L
B.开关S2只控制灯泡L
C.先闭合S1,再闭合S2时,灯泡L短路
D.同时闭合S1、S2,灯泡L和电动机M并联
15.如图所示,闭合开关后,能正确地测出通过小灯泡L2的电流的电路是( )
16.如图所示的是一次实验时电流表指针的偏转情况,王强对此写出了四种结论,其中错误的是( )
A.若使用“一”和“3”两个接线柱接入电路,则指针所指的示数为2.3A
B.若使用“一”和“0.6”两个接线柱接入电路,则指针所指的示数为0.46A
C.若原来使用“一”和“3”两个接线柱接入电路,而后使用“一”和“0.6”两个接线柱接入电路,则指针所指的位置不会改变
D.电流从电流表的“一”接线柱流出
17.如图所示,在探究“并联电路的电流规律”时,闭合开关S后,电流表A的示数是0.4A,A1的示数是0.1A,则通过小灯泡L1的电流是( )
A.0.5A B.0.4A C.0.3A D.0.1A
18.将两只不同规格的灯泡L1、L2接在如图所示的电路中,闭合开关S1、S2后,下列说法中正确的是( )
A.电流表测量干路电流 B.L1与L2串联
C.通过L1和L2的电流一定相等 D.只断开S2,L1发光且亮度不变
三、作图题(共2小题,每小题3分,共6分)
19.请根据如图所示的实物图,在右面的方框里画出对应的电路图
20.请根据图甲的电路图完成图乙中实物图的连接
四、实验探究题(共3小题,每空2分,共28分)
21.三个探究小组的同学选用不同规格的灯泡来验证“串联电路的电流规律”所接电路图如图甲所示
(1)第一小组的同学实验时根据电流表A1指针偏转的角度比A2小(如图乙所示),他们判断“串联电路中各处的电流不等”请你指出造成他判断错误的原因是:____________________
(2)第二小组的同学闭合开关S后发现:灯L2的亮度比灯L1的亮度大则下列说法正确的是( )
A.通过灯L2的电流较大,所以L2更亮
B.电流从电源正极出来先通过灯L2,所以L2更亮
C.通过两灯的电流相等,亮度不同是由于两灯规格不同
(3)第三小组同学闭合开关S后发现,灯L1发光,L2不发光,对此现象,同学们有以下几种猜想:①灯L2的灯丝断了;②灯L2的灯座短路;③灯L2也工作,但L2中电流比L1中电流小;以上猜想可能的有______ (选填序号)
22.在“探究电荷的种类和相互作用规律”的实验中:
(1)实验时,为了使现象明显,一般先将器材烘一烘,这说明干燥的环境________(选填“易”或“难”)产生静电
(2)发现两根用丝绸摩擦过的玻璃棒靠近时会相互排斥,两根用毛皮摩擦过的橡胶棒靠近时也相互排斥,由此可得出的结论是:________________________
(3)用丝绸摩擦过的玻璃棒去靠近毛皮摩擦过的橡胶棒时,它们之间会相互吸引,这说明玻璃棒和橡胶棒带的是____________ (选填“同”或“异”)种电荷
(4)得出电荷间相互作用的规律后,小明思考:自然界除了这两种不同的电荷,是否还有第三种电荷呢 于是他用其他经过摩擦而带电的物体分别去靠近上面的玻璃棒和橡胶棒,发现若跟玻璃棒吸引的,就跟橡胶棒排斥;而跟橡胶棒吸引的,就跟玻璃棒排斥.由此可得岀的结论是__________________
(5)利用电荷间相互作用规律,研制出检验物体是否带电的装置,如图(a),此装置的名称是_______如图(b),当带电的塑料棒靠近铝箔条的一端时,铝箔条会偏转,其原理与图(a)的装置_______(选填“相同”或“不相同”)
23.某同学用如图甲所示电路探究“并联电路中电流的特点”
(1)在连接电路时,开关应________
(2)当闭合开关试触时,发现电流表的指针偏转如图乙所示,原因是_________
(3)若要测量干路电流,则电流表应接在甲图中的__________点
(4)用电流表分别测出电路中的A、B、C各处的电流,改变电源电压,重复实验,记录数据如下表该同学根据表格数据得出实验结论:并联电路中干路电流为支路电流的2倍.这个结论一定_______(选填“一定”或“不一定”).为了得出具有普遍意义的并联电路中电流成立吗 答:的特点,应该_________
实验序号 A处的电流IA B处的电流IB C处的电流Ic
第一次测量 0.2A 0.2A 0.4A
第二次测量 0.3A 0.3A 0.6A
第三次测量 0.4A 0.4A 0.8A
答案
1.质子 负 电子
2.①②⑥ ③④⑤
3.吸引轻小的物体 排斥 ②
4.并联 开关
5.负 排斥
6.0.5 0.3
7.0.2 200
8.L2 0.8
9.B10.B11.B12.D13.B14.D15.C16.C 17.D 18.D
19.
20.(答案不唯一)
21.(1)电流表所选量程不同 (2)C (3)②
22.(1)易 (2)同种电荷相互排斥 (3)异 (4)自然界中只有两种电荷(5)验电器 不相同
23.(1)断开(2)电流表的正、负接线柱接反了(3)A (4)不一定更换不同规格的灯泡继续实验
