18.3 测量小灯泡的电功率 2021-2022学年人教版物理九年级全一册（含答案）

2021-2022学年人教版物理九年级温故知新
第十八章 第3节 测量小灯泡的电功率
一、单选题

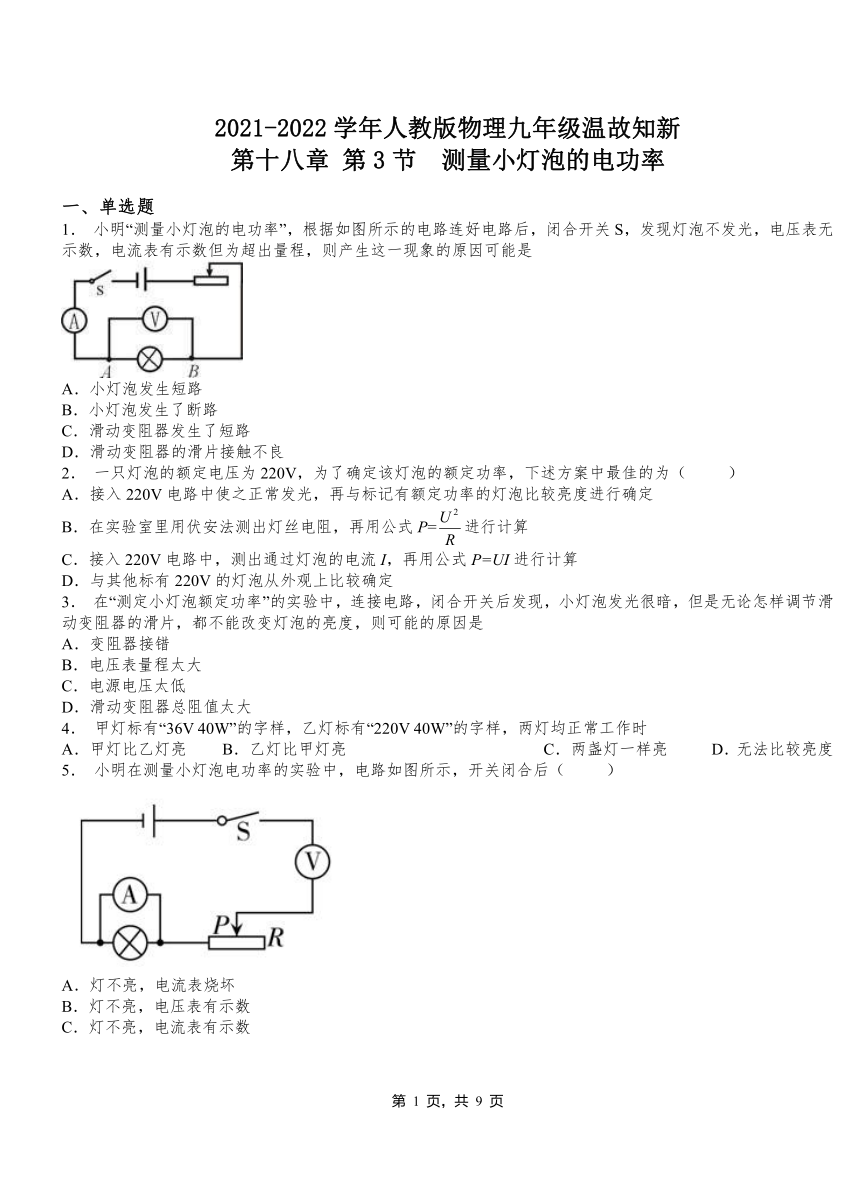

1． 小明“测量小灯泡的电功率”，根据如图所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是
A．小灯泡发生短路
B．小灯泡发生了断路
C．滑动变阻器发生了短路
D．滑动变阻器的滑片接触不良
2． 一只灯泡的额定电压为220V，为了确定该灯泡的额定功率，下述方案中最佳的为（ ）
A．接入220V电路中使之正常发光，再与标记有额定功率的灯泡比较亮度进行确定
B．在实验室里用伏安法测出灯丝电阻，再用公式P=进行计算
C．接入220V电路中，测出通过灯泡的电流I，再用公式P=UI进行计算
D．与其他标有220V的灯泡从外观上比较确定
3． 在“测定小灯泡额定功率”的实验中，连接电路，闭合开关后发现，小灯泡发光很暗，但是无论怎样调节滑动变阻器的滑片，都不能改变灯泡的亮度，则可能的原因是
A．变阻器接错
B．电压表量程太大
C．电源电压太低
D．滑动变阻器总阻值太大
4． 甲灯标有“36V 40W”的字样，乙灯标有“220V 40W”的字样，两灯均正常工作时
A．甲灯比乙灯亮 B．乙灯比甲灯亮 C．两盏灯一样亮 D．无法比较亮度
5． 小明在测量小灯泡电功率的实验中，电路如图所示，开关闭合后（ ）
A．灯不亮，电流表烧坏
B．灯不亮，电压表有示数
C．灯不亮，电流表有示数
D．灯亮，电流表、电压表都有示数

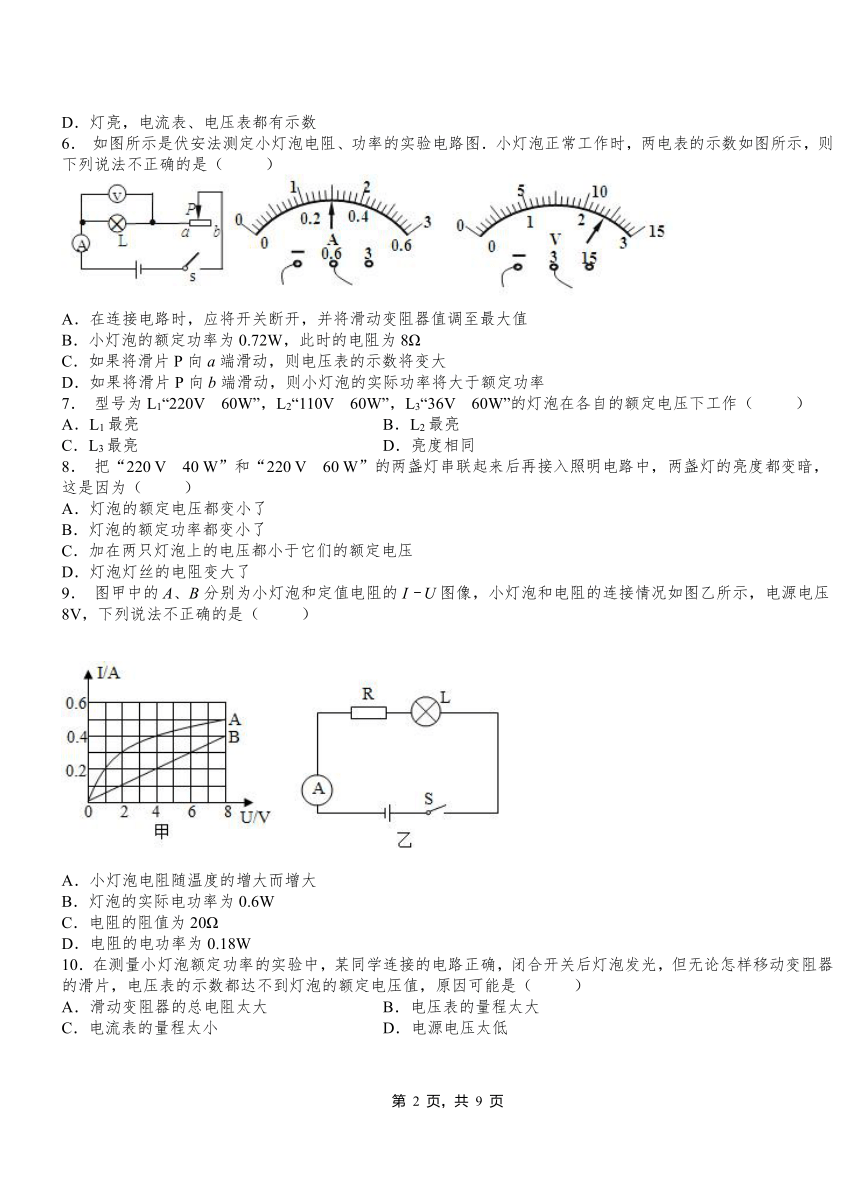

6． 如图所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图所示，则下列说法不正确的是（ ）
A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值
B．小灯泡的额定功率为0.72W，此时的电阻为8Ω
C．如果将滑片P向a端滑动，则电压表的示数将变大
D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率
7． 型号为L1“220V 60W”，L2“110V 60W”，L3“36V 60W”的灯泡在各自的额定电压下工作（ ）
A．L1最亮 B．L2最亮
C．L3最亮 D．亮度相同
8． 把“220 V　40 W”和“220 V　60 W”的两盏灯串联起来后再接入照明电路中，两盏灯的亮度都变暗，这是因为（ ）
A．灯泡的额定电压都变小了
B．灯泡的额定功率都变小了
C．加在两只灯泡上的电压都小于它们的额定电压
D．灯泡灯丝的电阻变大了
9． 图甲中的A、B分别为小灯泡和定值电阻的I﹣U图像，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法不正确的是（ ）
A．小灯泡电阻随温度的增大而增大
B．灯泡的实际电功率为0.6W
C．电阻的阻值为20Ω
D．电阻的电功率为0.18W
10．在测量小灯泡额定功率的实验中，某同学连接的电路正确，闭合开关后灯泡发光，但无论怎样移动变阻器的滑片，电压表的示数都达不到灯泡的额定电压值，原因可能是（ ）
A．滑动变阻器的总电阻太大 B．电压表的量程太大
C．电流表的量程太小 D．电源电压太低
二、填空题

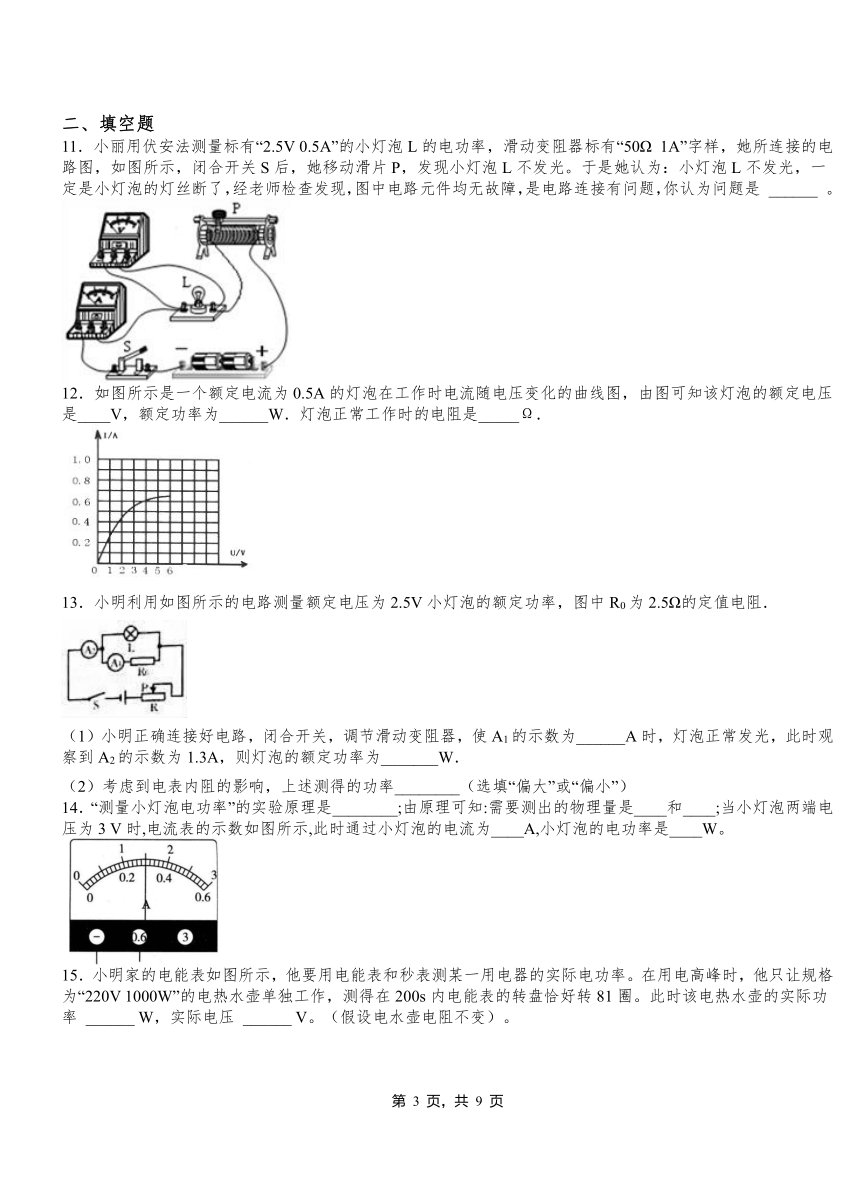

11．小丽用伏安法测量标有“2.5V 0.5A”的小灯泡L的电功率，滑动变阻器标有“50Ω 1A”字样，她所连接的电路图，如图所示，闭合开关S后，她移动滑片P，发现小灯泡L不发光。于是她认为：小灯泡L不发光，一定是小灯泡的灯丝断了，经老师检查发现，图中电路元件均无故障，是电路连接有问题，你认为问题是 ______ 。
12．如图所示是一个额定电流为0.5A的灯泡在工作时电流随电压变化的曲线图，由图可知该灯泡的额定电压是____V，额定功率为______W．灯泡正常工作时的电阻是_____Ω．
13．小明利用如图所示的电路测量额定电压为2.5V小灯泡的额定功率，图中R0为2.5Ω的定值电阻．
（1）小明正确连接好电路，闭合开关，调节滑动变阻器，使A1的示数为______A时，灯泡正常发光，此时观察到A2的示数为1.3A，则灯泡的额定功率为_______W．
（2）考虑到电表内阻的影响，上述测得的功率________（选填“偏大”或“偏小”）
14．“测量小灯泡电功率”的实验原理是________;由原理可知:需要测出的物理量是____和____;当小灯泡两端电压为3 V时,电流表的示数如图所示,此时通过小灯泡的电流为____A,小灯泡的电功率是____W。
15．小明家的电能表如图所示，他要用电能表和秒表测某一用电器的实际电功率。在用电高峰时，他只让规格为“220V 1000W”的电热水壶单独工作，测得在200s内电能表的转盘恰好转81圈。此时该电热水壶的实际功率 ______ W，实际电压 ______ V。（假设电水壶电阻不变）。
16．现有两只小灯泡L1“12 V　12 W”、L2“12 V　6 W”，则它们的电阻之比为____________。若将它们与某电源连接成一个串联电路，其中一灯正常发光，另一灯较暗，电源电压为______V。(灯丝电阻不变)
17．在物理实验中，经常要进行多次测量，其目的有两个：①减小误差；②寻找普遍规律。在“测量小灯泡不同电压下的电功率”的实验中，多次测量的目的是________(选填“①”或“②”)；在“用电压表和电流表测定值电阻”的实验中，多次测量的目的是________(选填“①”或“②”)。

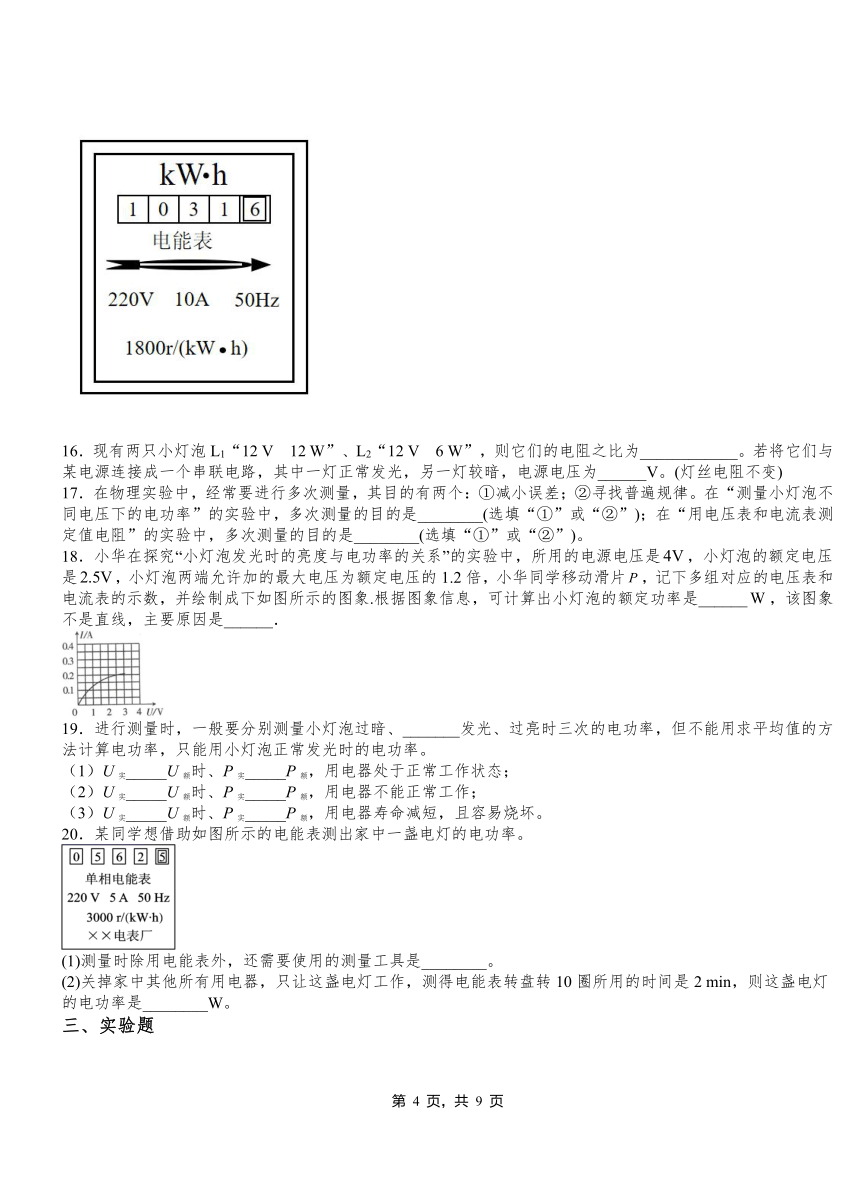

18．小华在探究“小灯泡发光时的亮度与电功率的关系”的实验中，所用的电源电压是，小灯泡的额定电压是，小灯泡两端允许加的最大电压为额定电压的1.2倍，小华同学移动滑片，记下多组对应的电压表和电流表的示数，并绘制成下如图所示的图象.根据图象信息，可计算出小灯泡的额定功率是______，该图象不是直线，主要原因是______．
19．进行测量时，一般要分别测量小灯泡过暗、_______发光、过亮时三次的电功率，但不能用求平均值的方法计算电功率，只能用小灯泡正常发光时的电功率。
（1）U实_____U额时、P实_____P额，用电器处于正常工作状态；
（2）U实_____U额时、P实_____P额，用电器不能正常工作；
（3）U实_____U额时、P实_____P额，用电器寿命减短，且容易烧坏。
20．某同学想借助如图所示的电能表测出家中一盏电灯的电功率。
(1)测量时除用电能表外，还需要使用的测量工具是________。
(2)关掉家中其他所有用电器，只让这盏电灯工作，测得电能表转盘转10圈所用的时间是2 min，则这盏电灯的电功率是________W。
三、实验题
21．小明同学在测定“小灯泡额定电功率”的实验中，使用的电源电压为3V，小灯泡额定电压为2.5V，滑动变阻器的规格为“10Ω 1Α”。
（1）请你用笔画线代替导线，将图中的实物电路连接完整（要求滑动变阻器的滑片P向右移动时，电流表的示数变大）。___________
（2）小明连好电路后闭合开关，发现灯泡不亮，电压表示数较大，电流表几乎无示数。他取下灯泡，电压表和电流表的示数均不变，其故障原因可能是：___________。
（3）故障排除后，开始实验，缓慢移动滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表的示数如图乙所示，小灯泡的额定功率是___________W。
（4）小明又取了一个规格、型号完全相同的旧灯泡进行实验，发现在额定电压下工作时，灯泡亮度明显偏暗，他仔细观察，发现这只灯泡的玻璃内壁变黑，灯丝变细，消耗的实际功率变___________的缘故（选填“大”或“小”）。
（5）小明通过实验数据，比较出“实际电压是额定电压一半时的电功率P1”和“实际电流是额定电流一半时的电功率P2”的大小，则P1___________P2（选填“大于”、“小于”或“等于”）。
（6）小明将灯泡换成阻值为5Ω的定值电阻继续探究“电流与电阻关系”，他调节滑动变阻器的滑片使电压表示数为2V，读出电流表的示数。他接着进行正确的操作，将10Ω的电阻接入电路，为读取正确的电流值，他应将滑动变阻器的滑片向___________移（选填“左”或“右”），当电压表示数为2V时，停止调节，读出电流表示数。按照小明的实验设计，为了能完成实验，所选定值电阻的最大值为_______Ω。
22．小明利用如图甲所示电路测量小灯泡的功率，被测小灯泡的额定电压为2.5V，电阻约为10Ω左右，实验室有如下器材：电源（U＝6V），电流表（0～0.6A，0～3A），电压表（0～3V，0～15V），滑动变阻器、电阻箱各一只，单刀单掷、单刀双掷开关各一个，导线若干。
（1）图甲是小明刚连好的实物图，实验前小华帮他检查了一遍，发现有两处不合实验规范。请你指出来：①______；②______。
（2）完善电路后，闭合开关，小明改变滑动变阻器的阻值测量出了5组数据，并描点画出了小灯泡中电流随其两端电压变化的关系图像，如图乙所示，则小灯泡的额定功率为______W。
（3）实验中所使用的滑动变阻器的规格可能为______。
A．10Ω 3A B．30Ω 1A C．60Ω 1A
（4）在实验过程中，电压表发生故障，小明和小华增加一只电阻箱和一个单刀双掷开关设计出了丙、丁两种电路图，则能测出小灯泡额定电功率的是______。
四、计算题
23．如图甲所示电路，电源电压保持不变，灯泡L上标有“18V　16.2W”字样，电流表的量程为，电压表的量程为，滑动变阻器最大阻值为90Ω。当闭合开关S、S1时，移动滑片P，电流表的示数达到最大值，此时变阻器连入电路的电阻为Ra；当闭合开关S、S2时，移动滑片P，电压表的示数达到最大值，此时变阻器连入电路的电阻为Rb且，电阻R两端电压与变阻器连入电路的电阻关系如图乙所示。
求 (1)灯泡L的电阻(灯丝电阻不随温度变化)；
(2)电源电压；
(3)整个电路消耗功率最小时，滑动变阻器消耗的功率。
24．如图所示，图甲是小谦同学研究调光灯的实验电路图，小灯泡规格是“6V3W”，闭合开关S，当滑动变阻器滑片P在A点时，滑动变阻器连入电路的电阻为R1，电压表的示数为4V，当滑动变阻器滑片P在B点时，滑动变阻器连入电路的电阻为R2，电压表的示数为2V，且R2＝2R1，测绘出小灯泡的I﹣U图像如图乙所示，电源电压保持不变：
(1)小灯泡正常发光时的电流是多少？
(2)小灯泡两端电压为2V时的实际功率是多少？
(3)电源电压是多少？
2021-2022学年人教版物理九年级第十八章 第3节测量小灯泡的电功率（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C A C B D D C D D
二、填空题
11．滑动变阻器下端的两个接线柱接入了电路
12．2.5 1.25 5
13．1 0.75 偏大
14．P=UI电压电流0.30.9
15．810 198
16．1∶2 18
17．② ①
18．0.5 灯丝电阻随温度升高而增大
19．正常 等于 等于 小于 小于 大于 大于
20．停表 100
三、实验题
21． 小灯泡开路 0.55 小 大于 左 20
22．闭合开关前滑片P没有处于阻值最大处 电流表所选量程太大 0.625 B 丙
四、计算题
23．(1)；(2)18V；(3)2.025W
24．(1)0.5A；(2)0.5W；(3)12V
