第4章 第4节光的折射2021-2022学年人教版八年级上册物理（含答案）

2021-2022学年人教版物理八年级温故知新

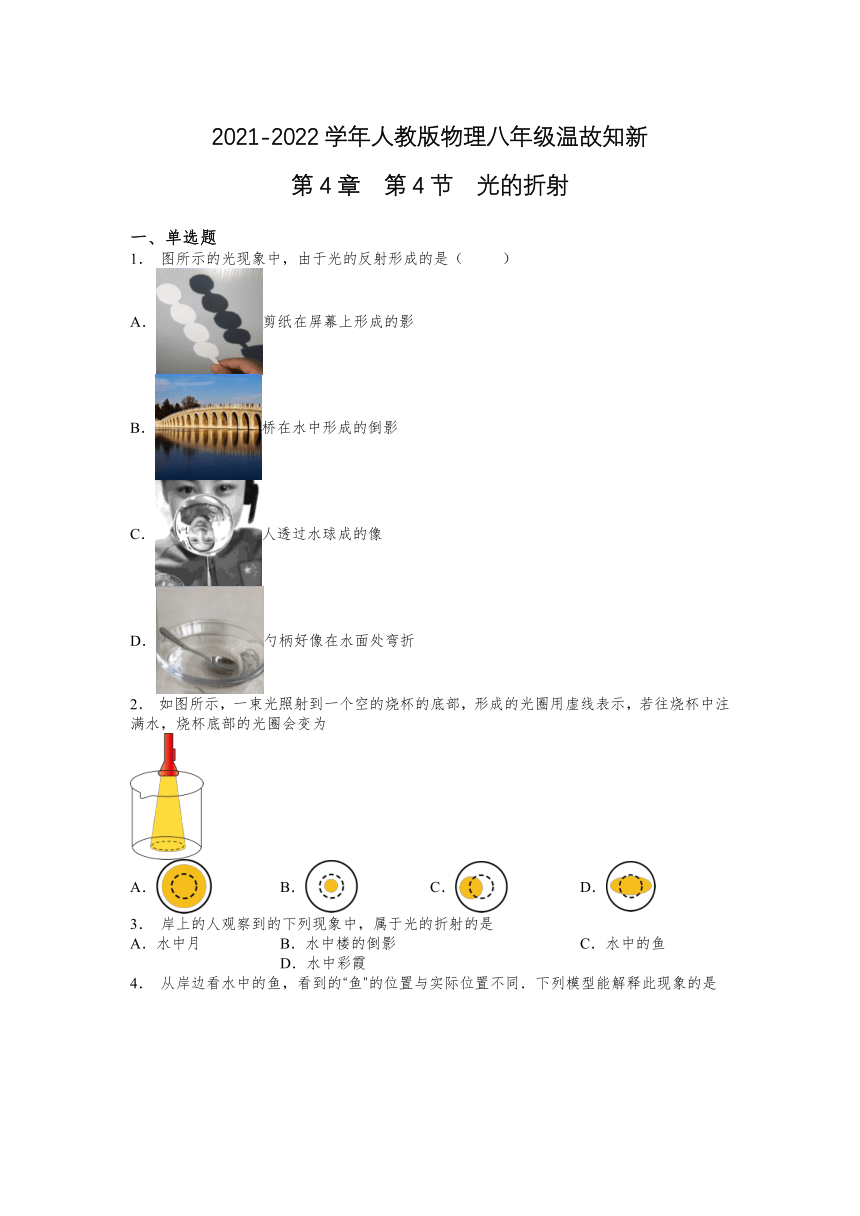

第4章 第4节 光的折射
一、单选题
1． 图所示的光现象中，由于光的反射形成的是（ ）
A．剪纸在屏幕上形成的影
B．桥在水中形成的倒影
C．人透过水球成的像
D．勺柄好像在水面处弯折
2． 如图所示，一束光照射到一个空的烧杯的底部，形成的光圈用虚线表示，若往烧杯中注满水，烧杯底部的光圈会变为
A． B． C． D．
3． 岸上的人观察到的下列现象中，属于光的折射的是
A．水中月 B．水中楼的倒影 C．水中的鱼 D．水中彩霞

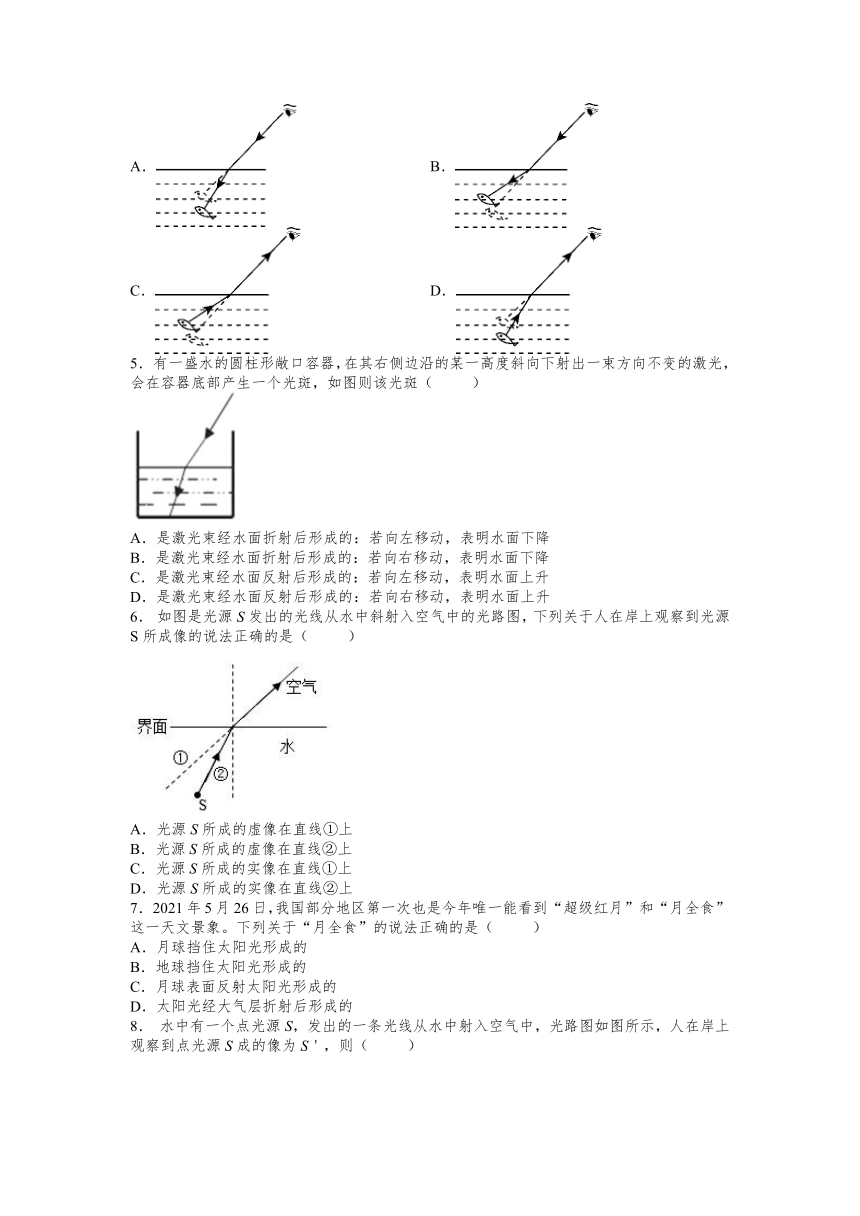

4． 从岸边看水中的鱼，看到的“鱼”的位置与实际位置不同．下列模型能解释此现象的是
A． B．
C． D．
5． 有一盛水的圆柱形敞口容器，在其右侧边沿的某一高度斜向下射出一束方向不变的激光，会在容器底部产生一个光斑，如图则该光斑（ ）
A．是激光束经水面折射后形成的：若向左移动，表明水面下降
B．是激光束经水面折射后形成的：若向右移动，表明水面下降
C．是激光束经水面反射后形成的：若向左移动，表明水面上升
D．是激光束经水面反射后形成的：若向右移动，表明水面上升
6． 如图是光源S发出的光线从水中斜射入空气中的光路图，下列关于人在岸上观察到光源S所成像的说法正确的是（ ）
A．光源S所成的虚像在直线①上
B．光源S所成的虚像在直线②上
C．光源S所成的实像在直线①上
D．光源S所成的实像在直线②上
7． 2021年5月26日，我国部分地区第一次也是今年唯一能看到“超级红月”和“月全食”这一天文景象。下列关于“月全食”的说法正确的是（ ）
A．月球挡住太阳光形成的
B．地球挡住太阳光形成的
C．月球表面反射太阳光形成的
D．太阳光经大气层折射后形成的

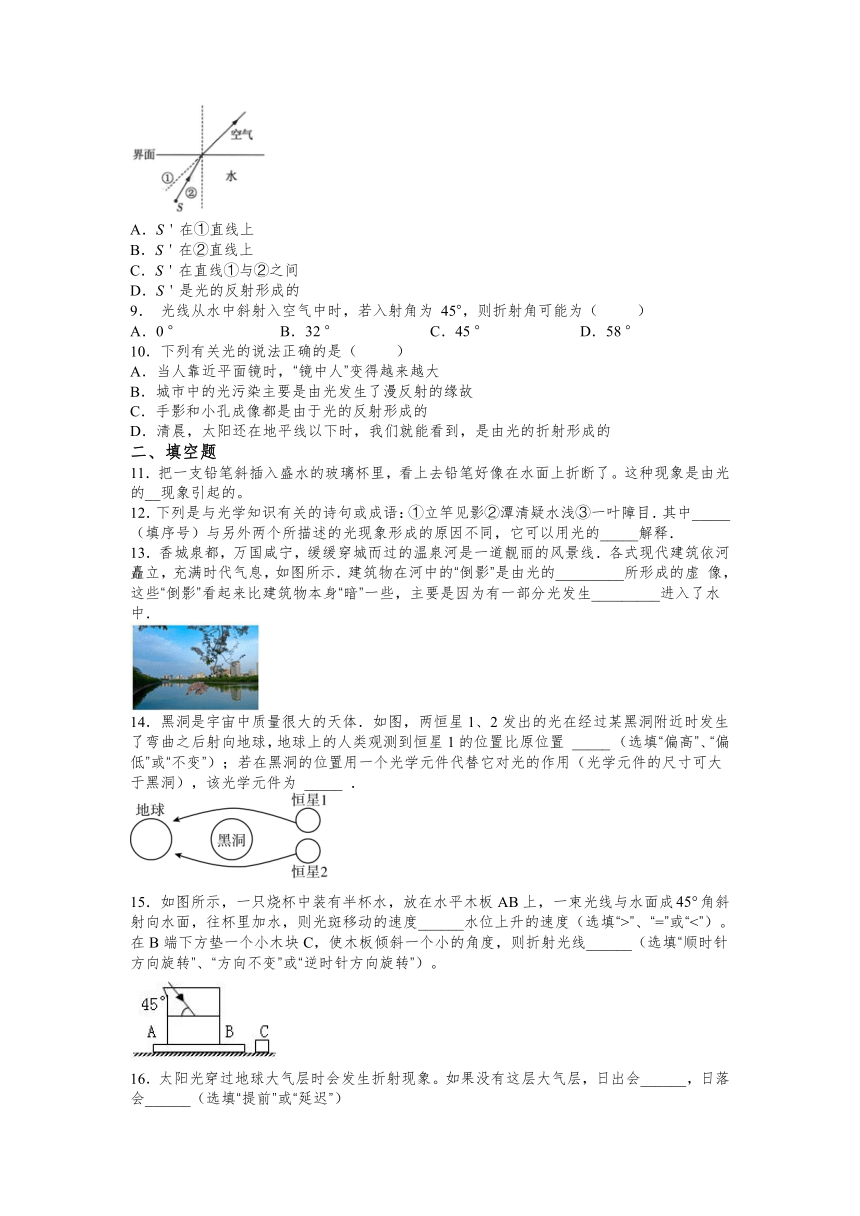

8． 水中有一个点光源S，发出的一条光线从水中射入空气中，光路图如图所示，人在岸上观察到点光源S成的像为S＇，则（ ）
A．S＇在①直线上
B．S＇在②直线上
C．S＇在直线①与②之间
D．S＇是光的反射形成的
9． 光线从水中斜射入空气中时，若入射角为 45°，则折射角可能为（ ）
A．0 ° B．32 ° C．45 ° D．58 °
10．下列有关光的说法正确的是（ ）
A．当人面镜时，“镜中人”变得越来越大
B．城市中的光污染主要是由光发生了漫反射的缘故
C．手影和小孔成像都是由于光的反射形成的
D．清晨，太阳还在地平线以下时，我们就能看到，是由光的折射形成的
二、填空题
11．把一支铅笔斜插入盛水的玻璃杯里，看上去铅笔好像在水面上折断了。这种现象是由光的__现象引起的。
12．下列是与光学知识有关的诗句或成语：①立竿见影②潭清疑水浅③一叶障目．其中_____（填序号）与另外两个所描述的光现象形成的原因不同，它可以用光的_____解释．
13．香城泉都，万国咸宁，缓缓穿城而过的温泉河是一道靓丽的风景线．各式现代建筑依河矗立，充满时代气息，如图所示．建筑物在河中的“倒影”是由光的_________所形成的虚 像，这些“倒影”看起来比建筑物本身“暗”一些，主要是因为有一部分光发生_________进入了水中．
14．黑洞是宇宙中质量很大的天体．如图，两恒星1、2发出的光在经过某黑洞附近时发生了弯曲之后射向地球，地球上的人类观测到恒星1的位置比原位置 _____ （选填“偏高”、“偏低”或“不变”）；若在黑洞的位置用一个光学元件代替它对光的作用（光学元件的尺寸可大于黑洞），该光学元件为 _____ ．
15．如图所示，一只烧杯中装有半杯水，放在水平木板AB上，一束光线与水面成角斜射向水面，往杯里加水，则光斑移动的速度______水位上升的速度（选填“>”、“=”或“<”）。在B端下方垫一个小木块C，使木板倾斜一个小的角度，则折射光线______（选填“顺时针方向旋转”、“方向不变”或“逆时针方向旋转”）。
16．太阳光穿过地球大气层时会发生折射现象。如果没有这层大气层，日出会______，日落会______（选填“提前”或“延迟”）

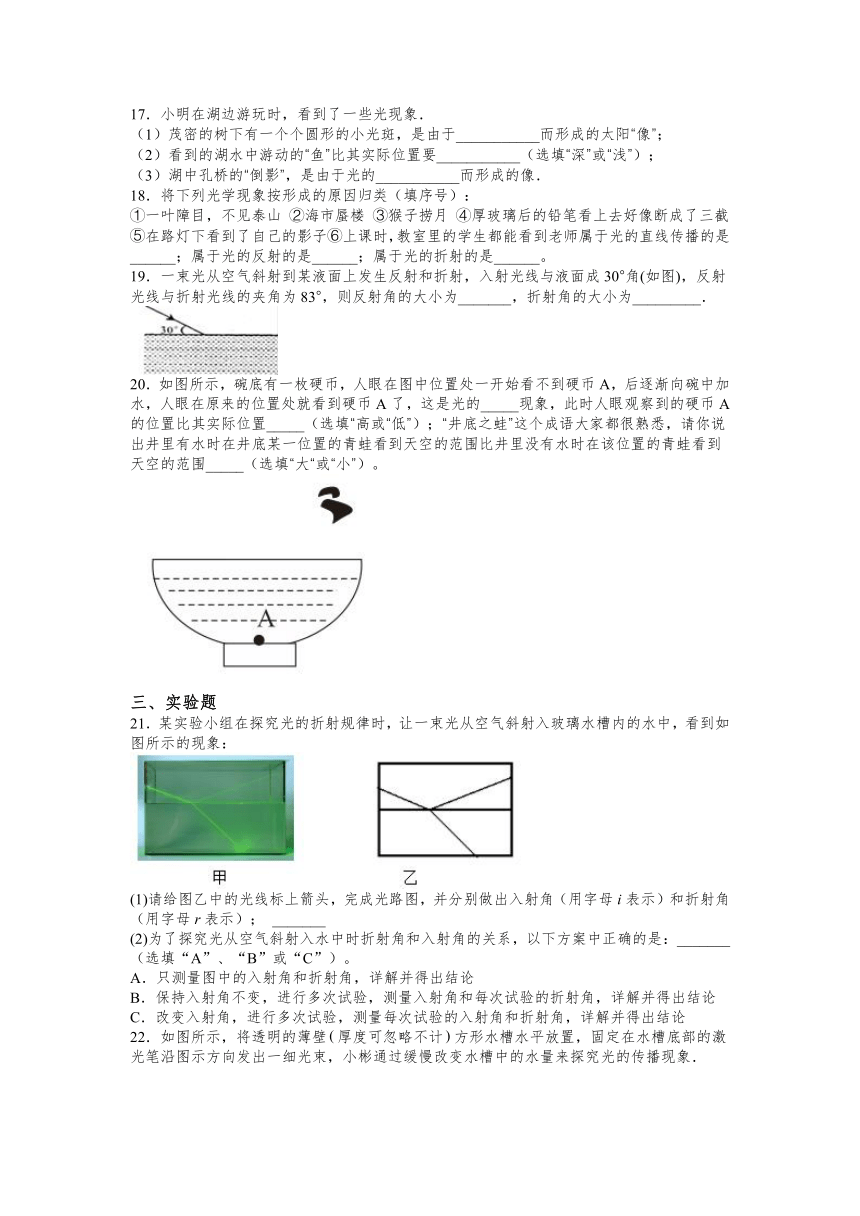

17．小明在湖边游玩时，看到了一些光现象．
（1）茂密的树下有一个个圆形的小光斑，是由于___________而形成的太阳“像”；
（2）看到的湖水中游动的“鱼”比其实际位置要___________（选填“深”或“浅”）；
（3）湖中孔桥的“倒影”，是由于光的___________而形成的像．
18．将下列光学现象按形成的原因归类（填序号）：
①一叶障目，不见泰山 ②海市蜃楼 ③猴子捞月 ④厚玻璃后的铅笔看上去好像断成了三截 ⑤在路灯下看到了自己的影子⑥上课时，教室里的学生都能看到老师属于光的直线传播的是______；属于光的反射的是______；属于光的折射的是______。
19．一束光从空气斜射到某液面上发生反射和折射，入射光线与液面成30°角(如图)，反射光线与折射光线的夹角为83°，则反射角的大小为_______，折射角的大小为_________．
20．如图所示，碗底有一枚硬币，人眼在图中位置处一开始看不到硬币A，后逐渐向碗中加水，人眼在原来的位置处就看到硬币A了，这是光的_____现象，此时人眼观察到的硬币A的位置比其实际位置_____（选填“高或“低”）；“井底之蛙”这个成语大家都很熟悉，请你说出井里有水时在井底某一位置的青蛙看到天空的范围比井里没有水时在该位置的青蛙看到天空的范围_____（选填“大“或“小”）。
三、实验题
21．某实验小组在探究光的折射规律时，让一束光从空气斜射入玻璃水槽内的水中，看到如图所示的现象：
(1)请给图乙中的光线标上箭头，完成光路图，并分别做出入射角（用字母i表示）和折射角（用字母r表示）； _______
(2)为了探究光从空气斜射入水中时折射角和入射角的关系，以下方案中正确的是：_______（选填“A”、“B”或“C”）。
A．只测量图中的入射角和折射角，详解并得出结论
B．保持入射角不变，进行多次试验，测量入射角和每次试验的折射角，详解并得出结论
C．改变入射角，进行多次试验，测量每次试验的入射角和折射角，详解并得出结论
22．如图所示，将透明的薄壁厚度可忽略不计方形水槽水平放置，固定在水槽底部的激光笔沿图示方向发出一细光束，小彬通过缓慢改变水槽中的水量来探究光的传播现象．
（1）如图水槽中未注水时可在侧壁上A处得到一个光点，注入一定量的水后，光点移至B处，这是由于光在水面处发生了光的______现象，此时入射角______角选填“大于”“等于”或“小于”；
（2）为使B处的光点移至C处，则应使水槽中的水量______，若BC间距离为2cm，则水面高度的变化量______选填“”“”或“”；
（3）如图所示，小彬将激光笔移至虚线框内向水槽底部照射，为使光束第一次从水面射出后沿DE方向传播，则激光笔照射的方向应满足的条件是______，且激光笔照射在水槽底部的位置必须在区______选填“①”②”或“③”内．
四、作图题
23．如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向．
（____）
24．如图所示，一束光射向一块玻璃砖．画出这束光线进入玻璃和离开玻璃后的径迹（注意标出法线）．
（____）
25．如图所示。平静水面上方的小鸟和水中的小鱼分别位于 A、B 位置，在 C 点的人看到它们在水中的像 A′和 B′恰好重合。请画出小鸟在水中的像 A′的位置和人眼看到小鱼的光路图。
2021-2022学年人教版八年级上册物理第4章 第4节光的折射（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B C D A A B A D D
二、填空题
11．折射
12．② 折射
13．反射 折射
14．偏高 凸透镜
15．< 方向不变
16．延迟 提前
17．光沿直线传播 浅 反射
18．①⑤ ③⑥ ②④
19．60° 37°
20．折射 高 大
三、实验题
21． C
22．折射 小于 增加 平行于DE ②
四、作图题
23．
24．
25．
