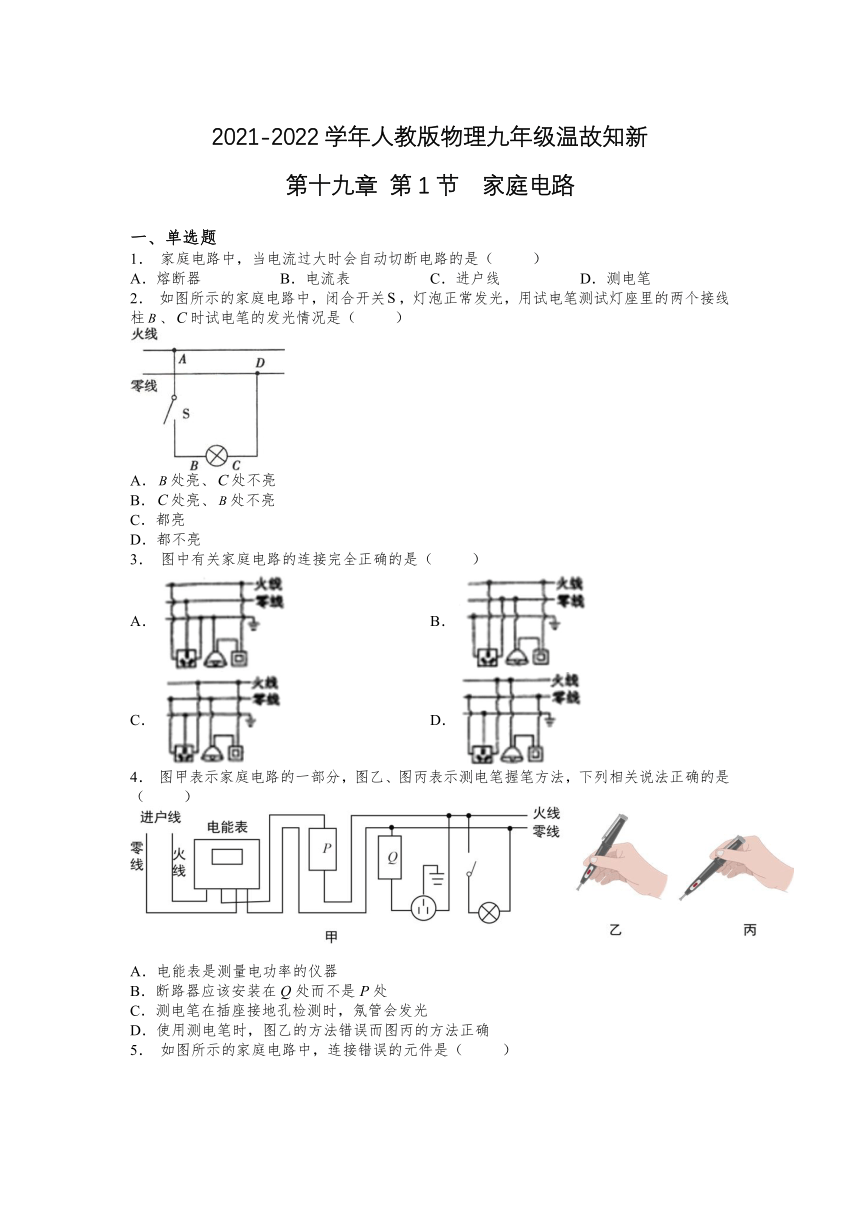

第十九章 第1节 家庭电路
一、单选题
1． 家庭电路中，当电流过大时会自动切断电路的是（ ）
A．熔断器 B．电流表 C．进户线 D．测电笔
2． 如图所示的家庭电路中，闭合开关，灯泡正常发光，用试电笔测试灯座里的两个接线柱、时试电笔的发光情况是（ ）
A．处亮、处不亮
B．处亮、处不亮
C．都亮
D．都不亮
3． 图中有关家庭电路的连接完全正确的是（ ）
A． B．
C． D．
4． 图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（ ）
A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．测电笔在插座接地孔检测时，氖管会发光
D．使用测电笔时，图乙的方法错误而图丙的方法正确

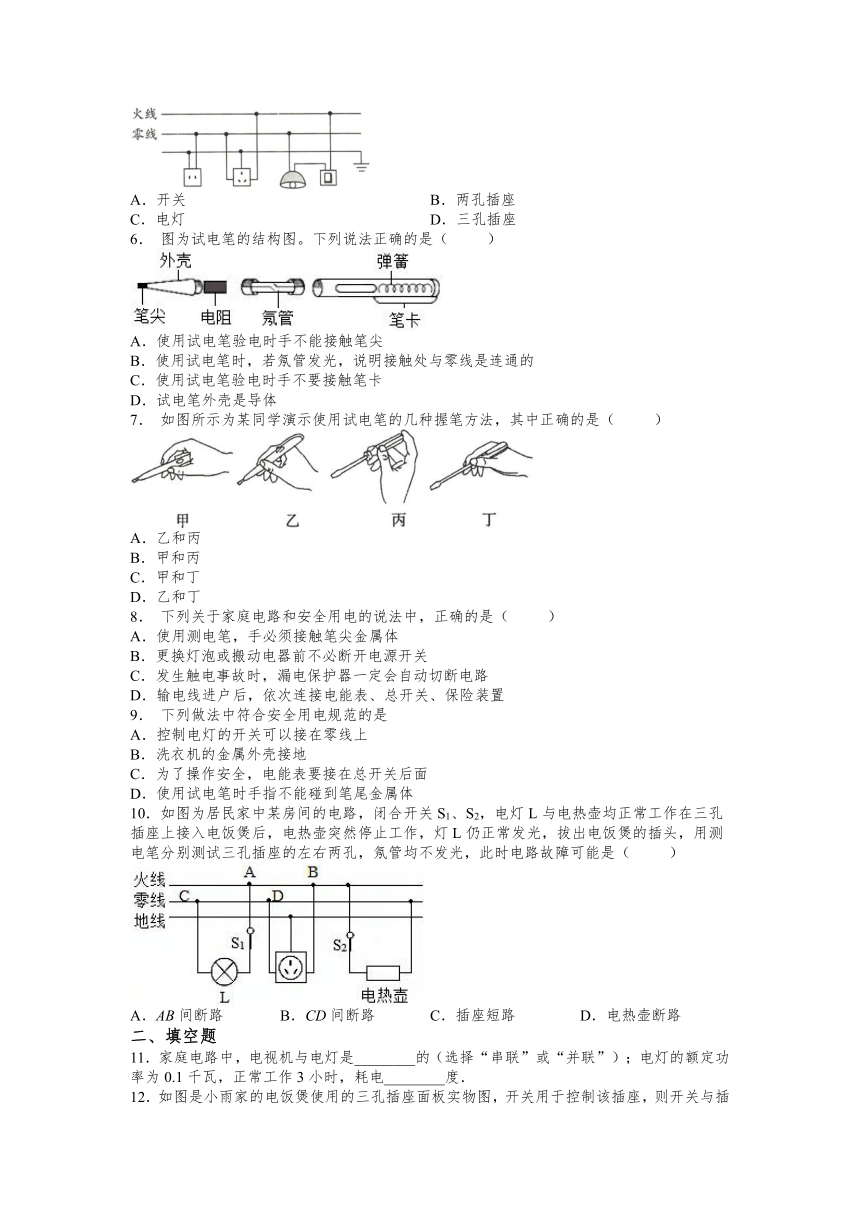

5． 如图所示的家庭电路中，连接错误的元件是（ ）
A．开关 B．两孔插座
C．电灯 D．三孔插座
6． 图为试电笔的结构图。下列说法正确的是（ ）
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
7． 如图所示为某同学演示使用试电笔的几种握笔方法，其中正确的是（ ）
A．乙和丙
B．甲和丙
C．甲和丁
D．乙和丁
8． 下列关于家庭电路和安全用电的说法中，正确的是（ ）
A．使用测电笔，手必须接触笔尖金属体
B．更换灯泡或搬动电器前不必断开电源开关
C．发生触电事故时，漏电保护器一定会自动切断电路
D．输电线进户后，依次连接电能表、总开关、保险装置
9． 下列做法中符合安全用电规范的是
A．控制电灯的开关可以接在零线上
B．洗衣机的金属外壳接地
C．为了操作安全，电能表要接在总开关后面
D．使用试电笔时手指不能碰到笔尾金属体
10．如图为居民家中某房间的电路，闭合开关S1、S2，电灯L与电热壶均正常工作在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均不发光，此时电路故障可能是（ ）
A．AB间断路 B．CD间断路 C．插座短路 D．电热壶断路
二、填空题
11．家庭电路中，电视机与电灯是________的（选择“串联”或“并联”）；电灯的额定功率为0.1千瓦，正常工作3小时，耗电________度．

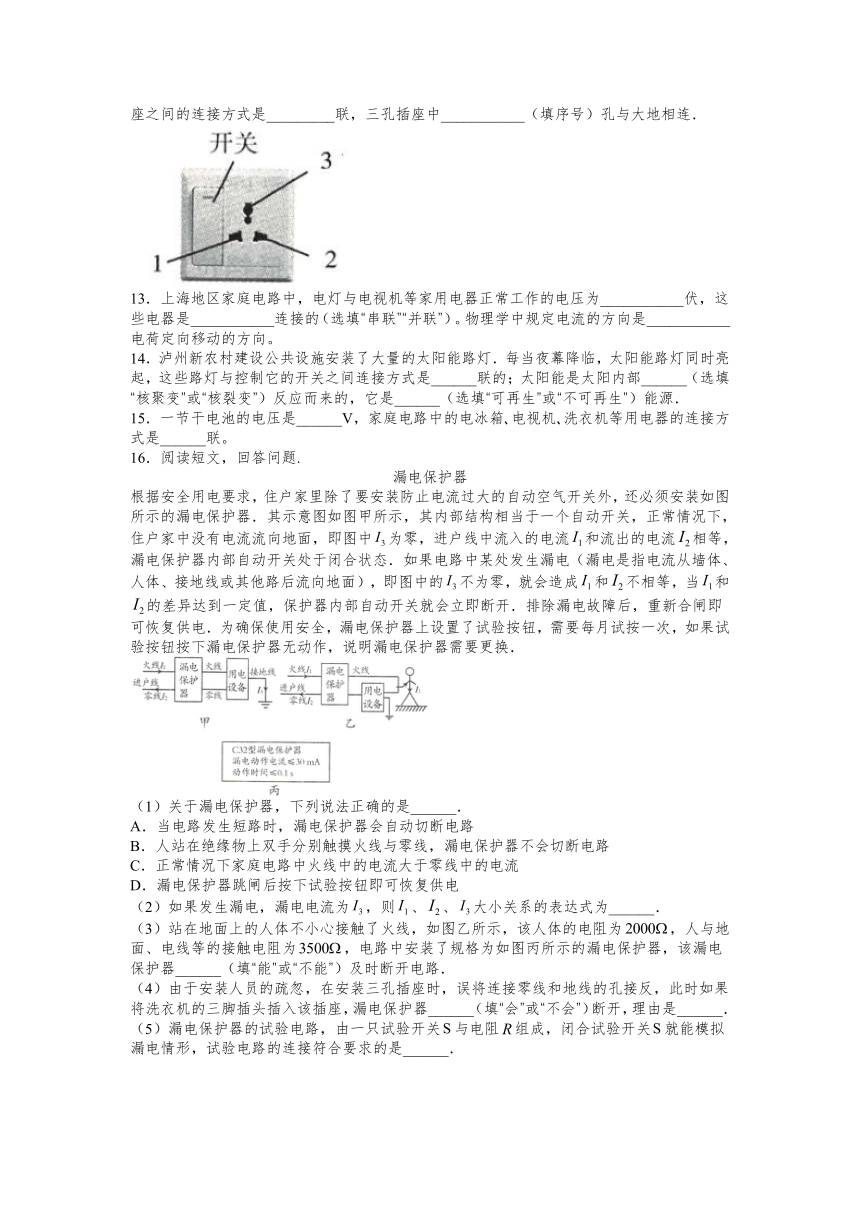

12．如图是小雨家的电饭煲使用的三孔插座面板实物图，开关用于控制该插座，则开关与插座之间的连接方式是_________联，三孔插座中___________（填序号）孔与大地相连．
13．上海地区家庭电路中，电灯与电视机等家用电器正常工作的电压为___________伏，这些电器是___________连接的（选填“串联”“并联”）。物理学中规定电流的方向是___________电荷定向移动的方向。
14．泸州新农村建设公共设施安装了大量的太阳能路灯．每当夜幕降临，太阳能路灯同时亮起，这些路灯与控制它的开关之间连接方式是______联的；太阳能是太阳内部______（选填“核聚变”或“核裂变”）反应而来的，它是______（选填“可再生”或“不可再生”）能源．
15．一节干电池的电压是______V，家庭电路中的电冰箱 电视机 洗衣机等用电器的连接方式是______联。
16．阅读短文，回答问题.
漏电保护器
根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器．其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中为零，进户线中流入的电流和流出的电流相等，漏电保护器内部自动开关处于闭合状态．如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路后流向地面），即图中的不为零，就会造成和不相等，当和的差异达到一定值，保护器内部自动开关就会立即断开．排除漏电故障后，重新合闸即可恢复供电．为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换．
（1）关于漏电保护器，下列说法正确的是______．
A．当电路发生短路时，漏电保护器会自动切断电路
B．人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路
C．正常情况下家庭电路中火线中的电流大于零线中的电流
D．漏电保护器跳闸后按下试验按钮即可恢复供电
（2）如果发生漏电，漏电电流为，则、、大小关系的表达式为______．
（3）站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为，人与地面、电线等的接触电阻为，电路中安装了规格为如图丙所示的漏电保护器，该漏电保护器______（填“能”或“不能”）及时断开电路．
（4）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器______（填“会”或“不会”）断开，理由是______．
（5）漏电保护器的试验电路，由一只试验开关与电阻组成，闭合试验开关就能模拟漏电情形，试验电路的连接符合要求的是______．
17．只将20个小彩灯串联在一起接入电路中，通过插头处的电流是100mA，则通过每个小彩灯的电流是________mA；小红发现该串小彩灯中有一个小彩灯不亮了，但是其余的小彩灯都亮，则未亮的小彩灯处发生的电路故障是________（小彩灯内部无其它元件）。家庭电路中各用电器之间是________（选填“串联”或“并联”）的。
18．小明同学根据家庭电路画了如图所示的一部分电路图，其中包括节能灯L、开关S、插座A和插座B，图中元件的接法错误的是______。1kW·h的电能可供一只“220V 40W”的节能灯正常发光______h。
19．小花妈妈买了一个标有“220V 1500W”的电热水壶，如图甲，可电热水壶的电源线比较短，于是商家赠送了一个标有“220V 5A”字样的插线板，如图乙。利用所学的物理知识回答下列问题：
(1)用它烧水时发现水烧开了。而导线却几乎不热，这是由于电热水壶内部电热丝的___________比导线的大；
(2)若使用商家赠送的插线板为该电热水壶供电，会带来哪些安全隐患？列举出一点并说明理由___________。
20．我国的家庭电路有两根进户线，都是从低压输电线上引下来的．其中一根叫零线，一根叫______，两根进户线之间有______V的电压．
三、作图题
21．如图所示，用笔画线代替导线将电灯、开关、三孔插座接到家庭电路中。
22．如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S，S1风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。
2021-2022学年人教版物理九年级第十九章 第1节家庭电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A C D B A B D B A
二、填空题
11．并联 0.3
12．串 3
13．220V 并联 正
14．并 核聚变 可再生
15．1.5 并
16．B 能 会 零线接地，流出电流为零，和的差异很大，漏电保护器立即断开 C
17．100 短路 并联
18．三孔插座 250
19．电阻 容易引起触电事故。因为电水壶为金属外壳，金属外壳的用电器需要用三角插头连接地线。
20．火线 220
三、作图题
21．
22．
