第十九章 第2节家庭电路中电流过大的原因2021-2022学年人教版物理九年级（含答案）

2021-2022学年人教版物理九年级温故知新

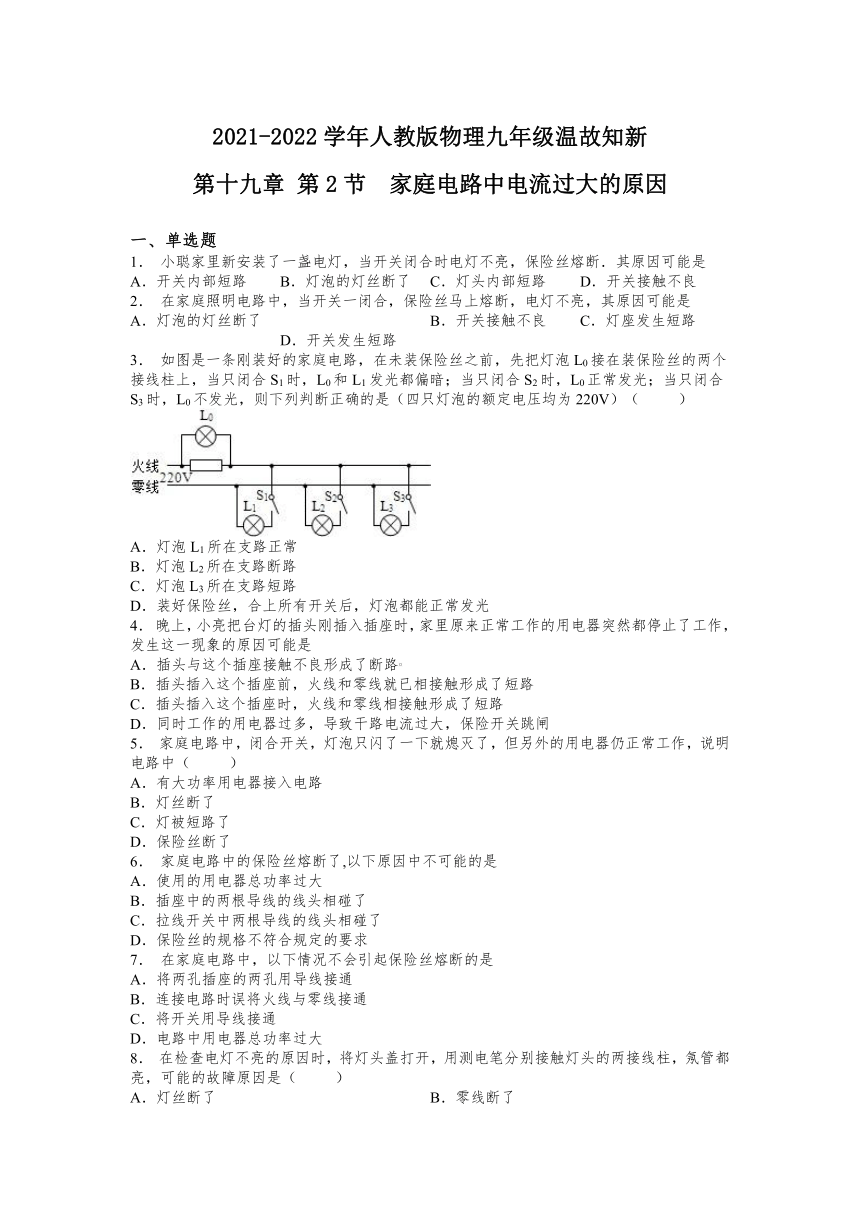

第十九章 第2节 家庭电路中电流过大的原因
一、单选题
1． 小聪家里新安装了一盏电灯，当开关闭合时电灯不亮，保险丝熔断．其原因可能是
A．开关内部短路 B．灯泡的灯丝断了 C．灯头内部短路 D．开关接触不良
2． 在家庭照明电路中，当开关一闭合，保险丝马上熔断，电灯不亮，其原因可能是
A．灯泡的灯丝断了 B．开关接触不良 C．灯座发生短路 D．开关发生短路
3． 如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A．灯泡L1所在支路正常
B．灯泡L2所在支路断路
C．灯泡L3所在支路短路
D．装好保险丝，合上所有开关后，灯泡都能正常发光
4． 晚上，小亮把台灯的插头刚插入插座时，家里原来正常工作的用电器突然都停止了工作，发生这一现象的原因可能是
A．插头与这个插座接触不良形成了断路
B．插头插入这个插座前，火线和零线就已相接触形成了短路
C．插头插入这个插座时，火线和零线相接触形成了短路
D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸
5． 家庭电路中，闭合开关，灯泡只闪了一下就熄灭了，但另外的用电器仍正常工作，说明电路中（ ）
A．有大功率用电器接入电路
B．灯丝断了
C．灯被短路了
D．保险丝断了
6． 家庭电路中的保险丝熔断了,以下原因中不可能的是
A．使用的用电器总功率过大
B．插座中的两根导线的线头相碰了
C．拉线开关中两根导线的线头相碰了
D．保险丝的规格不符合规定的要求
7． 在家庭电路中，以下情况不会引起保险丝熔断的是
A．将两孔插座的两孔用导线接通
B．连接电路时误将火线与零线接通
C．将开关用导线接通
D．电路中用电器总功率过大
8． 在检查电灯不亮的原因时，将灯头盖打开，用测电笔分别接触灯头的两接线柱，氖管都亮，可能的故障原因是（ ）
A．灯丝断了 B．零线断了
C．火线断了 D．火线和零线直接接通了
9． 下列几种选择熔丝的方法，其中正确的是
A．电路中最大正常工作电流等于或略小于熔丝额定电流
B．电路中最大正常工作电流等于或略大于熔丝额定电流
C．电路中最大正常工作电流等于或略小于熔丝熔断电流
D．电路中最大正常工作电流等于或略大于熔丝熔断电流
10．当把台灯的插头插入插座时（未闭合开关），发现空气开关立即跳闸（或熔断器立即熔断），你认为出现这种情况的原因可能是（ ）
A．插座短路 B．开关短路
C．台灯内部出现短路 D．台灯插头短路
二、填空题

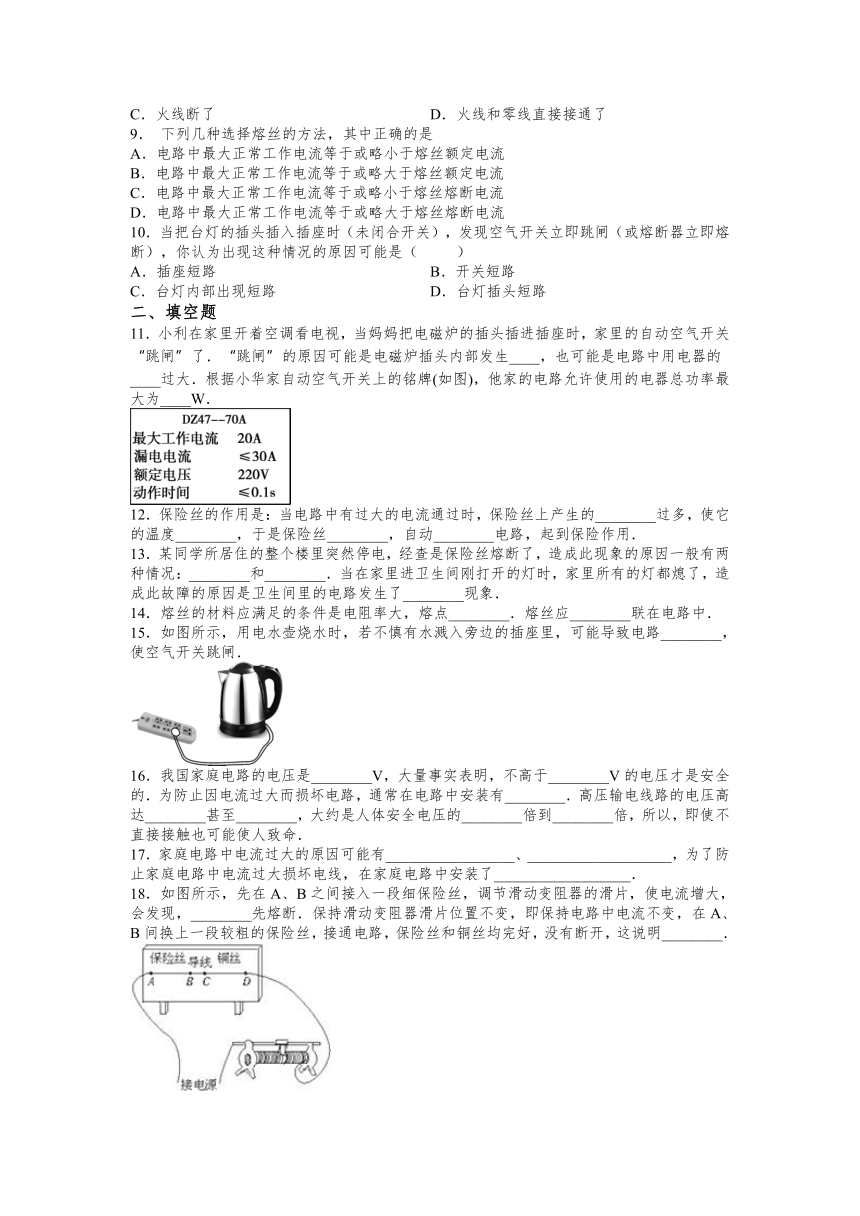

11．小利在家里开着空调看电视，当妈妈把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了．“跳闸”的原因可能是电磁炉插头内部发生____，也可能是电路中用电器的____过大．根据小华家自动空气开关上的铭牌(如图)，他家的电路允许使用的电器总功率最大为____W．
12．保险丝的作用是：当电路中有过大的电流通过时，保险丝上产生的________过多，使它的温度________，于是保险丝________，自动________电路，起到保险作用．
13．某同学所居住的整个楼里突然停电，经查是保险丝熔断了，造成此现象的原因一般有两种情况：________和________．当在家里进卫生间刚打开的灯时，家里所有的灯都熄了，造成此故障的原因是卫生间里的电路发生了________现象．
14．熔丝的材料应满足的条件是电阻率大，熔点________．熔丝应________联在电路中．
15．如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路________，使空气开关跳闸．
16．我国家庭电路的电压是________V，大量事实表明，不高于________V的电压才是安全的．为防止因电流过大而损坏电路，通常在电路中安装有________．高压输电线路的电压高达________甚至________，大约是人体安全电压的________倍到________倍，所以，即使不直接接触也可能使人致命．
17．家庭电路中电流过大的原因可能有_________________、___________________，为了防止家庭电路中电流过大损坏电线，在家庭电路中安装了__________________．
18．如图所示，先在A、B之间接入一段细保险丝，调节滑动变阻器的滑片，使电流增大，会发现，________先熔断．保持滑动变阻器滑片位置不变，即保持电路中电流不变，在A、B间换上一段较粗的保险丝，接通电路，保险丝和铜丝均完好，没有断开，这说明________．
19．闸刀开关应安装在保险盒的________(填“前方”或“后方”)，更换保险丝时，应将闸刀开关________(填“闭合”或“断开”)，再进行操作．
20．如图所示的照明电路，灯L上标有“220V 60W”的字样．
(1)当开关S闭合前，通过保险丝的电流约为____A；
(2)当开关S闭合后，你将看到的现象是____，在此现象发生后，电路中的电流为____A．
2021-2022学年人教版物理九年级第十九章 第2节家庭电路中电流过大的原因（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C A C B C C B A C
二、填空题
11．短路 总功率 4400
12．热量； 过高； 熔断； 切断。
13．总功率过大，短路，短路
14．低串
15．短路
16．22036保险丝几万伏几十万伏几百几万
17．用电器总功率过大 用电器短路 保险丝
18．保险丝不能用粗保险丝替代细的保险丝，应选择合适规格的保险丝接入电路
19．前方 断开
20．0.273 灯泡不亮，保险丝熔断 0
