第十六章 第4节 变阻器
一、单选题

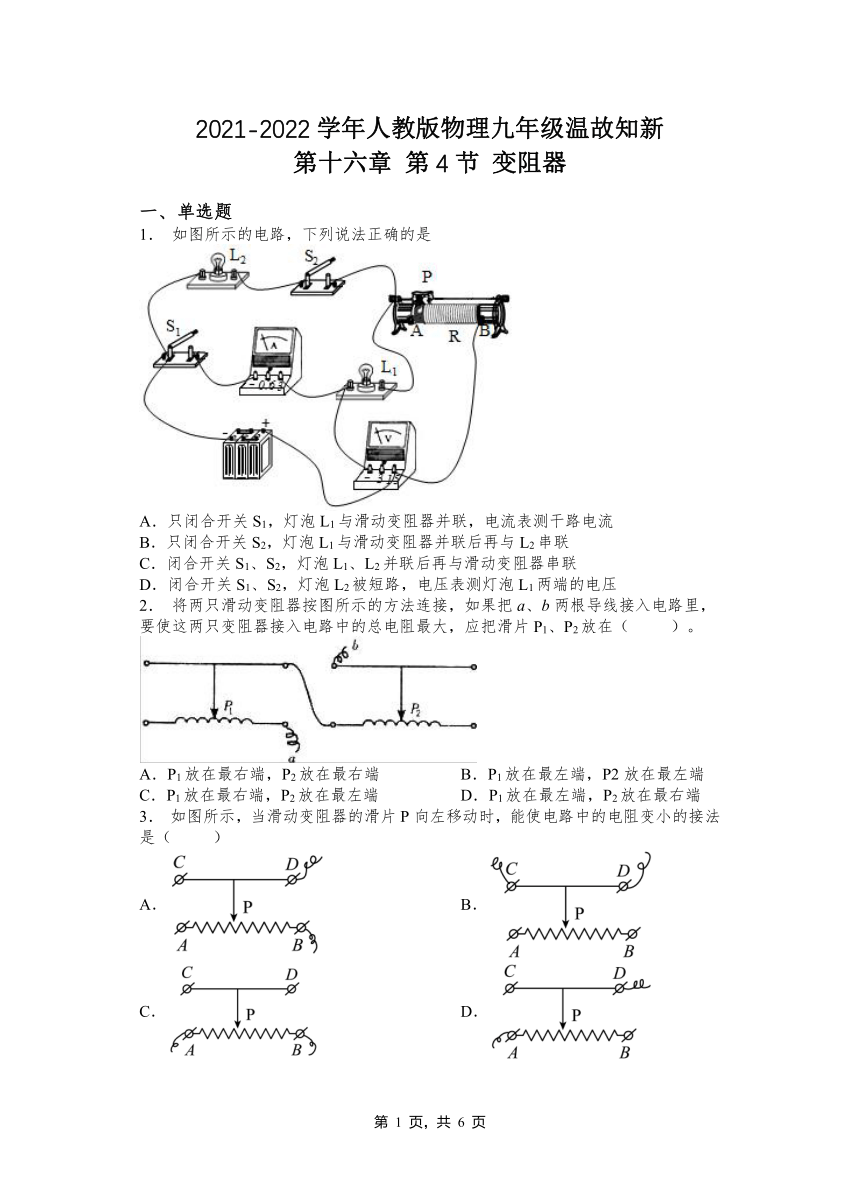

1． 如图所示的电路，下列说法正确的是
A．只闭合开关S1，灯泡L1与滑动变阻器并联，电流表测干路电流
B．只闭合开关S2，灯泡L1与滑动变阻器并联后再与L2串联
C．闭合开关S1、S2，灯泡L1、L2并联后再与滑动变阻器串联
D．闭合开关S1、S2，灯泡L2被短路，电压表测灯泡L1两端的电压
2． 将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（ ）。
A．P1放在最右端，P2放在最右端 B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端 D．P1放在最左端，P2放在最右端
3． 如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（ ）
A． B．
C． D．

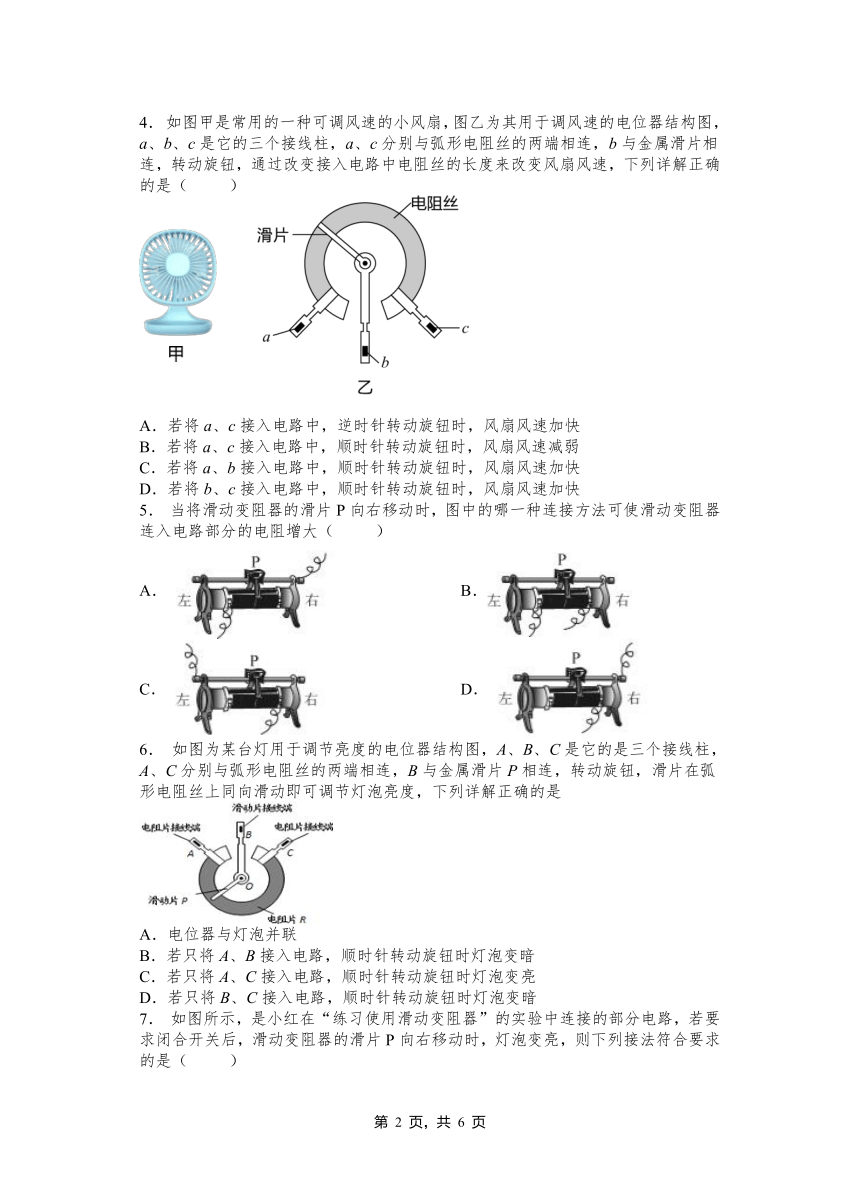

4． 如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列详解正确的是（ ）
　　
A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快
5． 当将滑动变阻器的滑片P向右移动时，图中的哪一种连接方法可使滑动变阻器连入电路部分的电阻增大（ ）
A． B．
C． D．
6． 如图为某台灯用于调节亮度的电位器结构图，A、B、C是它的是三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列详解正确的是
A．电位器与灯泡并联
B．若只将A、B接入电路，顺时针转动旋钮时灯泡变暗
C．若只将A、C接入电路，顺时针转动旋钮时灯泡变亮
D．若只将B、C接入电路，顺时针转动旋钮时灯泡变暗

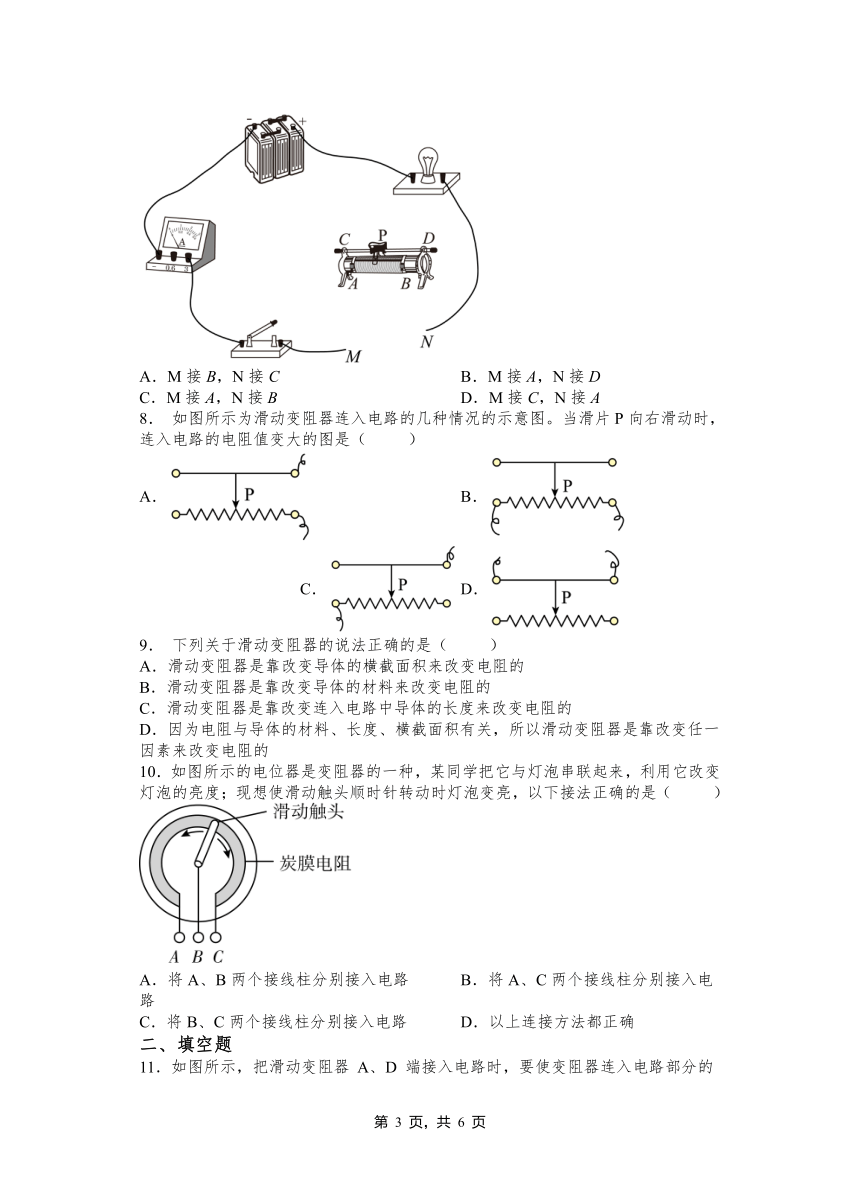

7． 如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（ ）
A．M接B，N接C B．M接A，N接D
C．M接A，N接B D．M接C，N接A
8． 如图所示为滑动变阻器连入电路的几种情况的示意图。当滑片P向右滑动时，连入电路的电阻值变大的图是（ ）
A． B． C． D．
9． 下列关于滑动变阻器的说法正确的是（ ）
A．滑动变阻器是靠改变导体的横截面积来改变电阻的
B．滑动变阻器是靠改变导体的材料来改变电阻的
C．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的
D．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的
10．如图所示的电位器是变阻器的一种，某同学把它与灯泡串联起来，利用它改变灯泡的亮度；现想使滑动触头顺时针转动时灯泡变亮，以下接法正确的是（ ）
A．将A、B两个接线柱分别接入电路 B．将A、C两个接线柱分别接入电路
C．将B、C两个接线柱分别接入电路 D．以上连接方法都正确
二、填空题
11．如图所示，把滑动变阻器 A、D 端接入电路时，要使变阻器连入电路部分的电阻增大，则 滑片 P 应向_______ （选填“左”或“右”）滑动：若此变阻器铭牌标有“50Ω 1A”字样，当滑 片 P 移到中间时，CD 间的电阻是_______Ω．
12．一个滑动变阻器的铭牌上标有“10Ω，2A”，10Ω代表的含义是________．在左图所示的电路中，当滑动变阻器的滑片P向右移动时，小灯泡的亮度会________．（填“变亮”，“变暗”，“不变”）
13．如图所示是实验室常用的滑动变阻器，它是通过改变电路中的电阻线的_______来改变电阻的器件；当滑片向右滑时，接入电路中的阻值变大，则应该链接_______两个接线柱．
14．一个滑动变阻器上标有“50Ω，1.5A”字样，分别表示它的_____是50Ω和______是1.5A．
15．王老师经常骑电动自行车上班．骑行时，王老师旋动右手的“调速”把手，发现电动机带动后轮的转速发生改变，与这个调速把手联动的电路元件实质是一个_______．它的实质是通过改变电阻丝接入电路的_____对电路起到调节的作用．
16．变阻器铭牌“20Ω1A”字样，表示这个变阻器电阻变化范围是_______，允许通过的最大电流是__________A。滑片P移至中点时，接入电路的阻值是________Ω。将这个变阻器接入电路，如下图所示，滑片P向左移动时，电路中的电流将变_________。
17．如图所示，某宾馆房间内的电器控制面板上有两个开关．其中调光灯开关的旋钮侧面刻有细纹，这是通过增大接触面的粗糙程度来增大________ 的；转动旋钮，灯泡亮度发生变化，说明旋钮控制的电器元件相当于________ ．
18．实验室中常用的滑动变阻器是通过改变________来改变电阻的．在图所示的电路当滑动变阻器的滑片P向右移动时，小灯泡的亮度会变_____
19．如图甲所示是收音机上用以调节音量的一种电位器，乙图为其说明书中的内部结构示意图．使用时，接线柱O必须接入电路．由此可知，电位器调节收音机音量的原理_____．
20．小明用如图所示的电路进行电压的测量，电源是两节新的干电池，滑动变阻器的滑片位于________（选填“左”或“右”）端时，电压表测量的是电源电压．开关闭合后，小明发现电压表的示数始终小于3V，你认为小明的测量是________（选填“正确”或“不正确”）的．请写出你的判断依据：________．
2021-2022学年人教版物理九年级第十六章 第4节变阻器（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D D D A D A C C C
二、填空题
11．右 0
12．滑动变阻器可接入电路中的最大电阻是10Ω 变暗
13．长度 AD或AC
14．滑动变阻器的最大阻值 滑动变阻器允许通过的最大电流
15．滑动变阻器 阻值
16．0—20Ω 1A 10 大
17．摩擦（或摩擦力） 变阻器（或滑动变阻器）
18． 连入电路中电阻丝的长度 暗
19．通过改变接入电路中电阻片的长度来改变电路中的电流
20．右 正确 电流表分压
