第十七章 第4节欧姆定律在串、并联电路中的应用2021-2022学年人教版物理九年级（含答案）

2021-2022学年人教版物理九年级温故知新
第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题

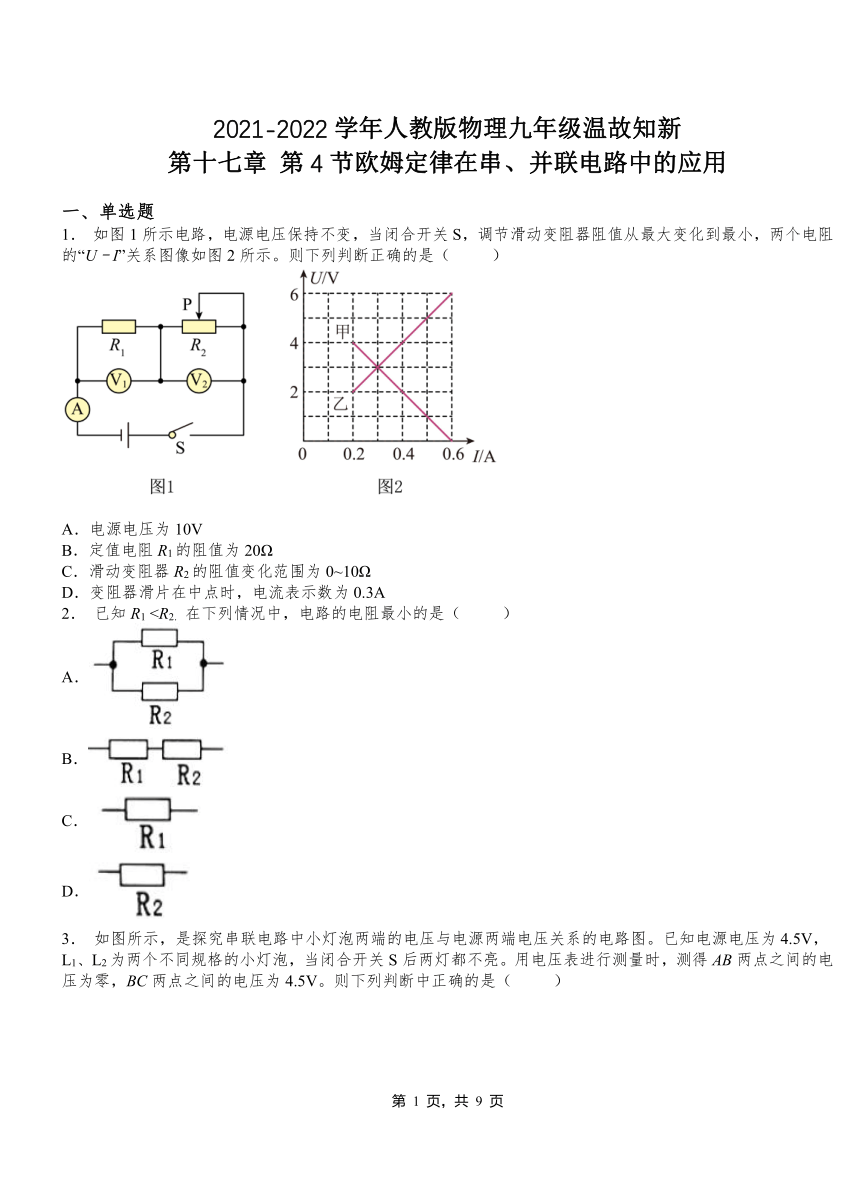

1． 如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图像如图2所示。则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0~10Ω
D．变阻器滑片在中点时，电流表示数为0.3A
2． 已知R1 A．
B．
C．
D．

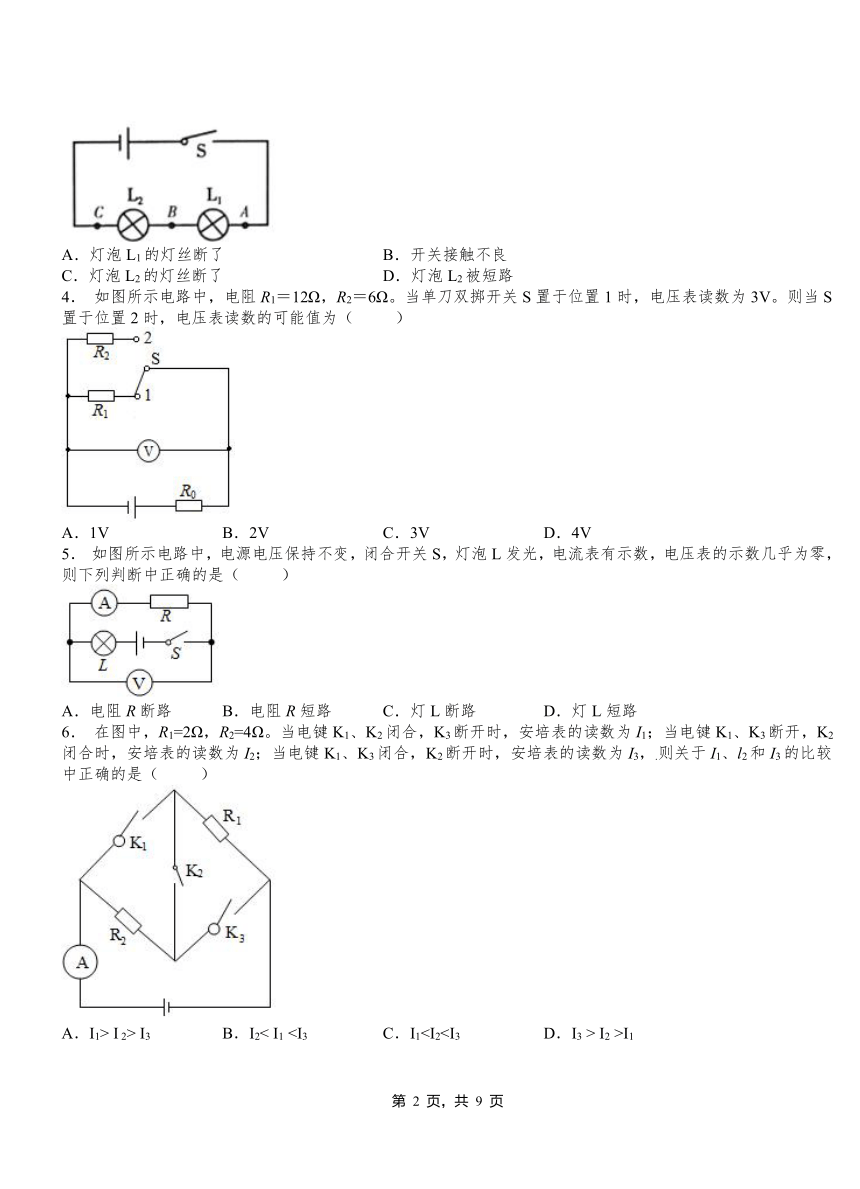

3． 如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5V。则下列判断中正确的是（ ）
A．灯泡L1的灯丝断了 B．开关接触不良
C．灯泡L2的灯丝断了 D．灯泡L2被短路
4． 如图所示电路中，电阻R1＝12Ω，R2＝6Ω。当单刀双掷开关S置于位置1时，电压表读数为3V。则当S置于位置2时，电压表读数的可能值为（ ）
A．1V B．2V C．3V D．4V
5． 如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（ ）
A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路
6． 在图中，R1=2Ω，R2=4Ω。当电键K1、K2闭合，K3断开时，安培表的读数为I1；当电键K1、K3断开，K2闭合时，安培表的读数为I2；当电键K1、K3闭合，K2断开时，安培表的读数为I3，.则关于I1、l2和I3的比较中正确的是（ ）
A．I1> I 2> I3 B．I2< I1 I2 >I1

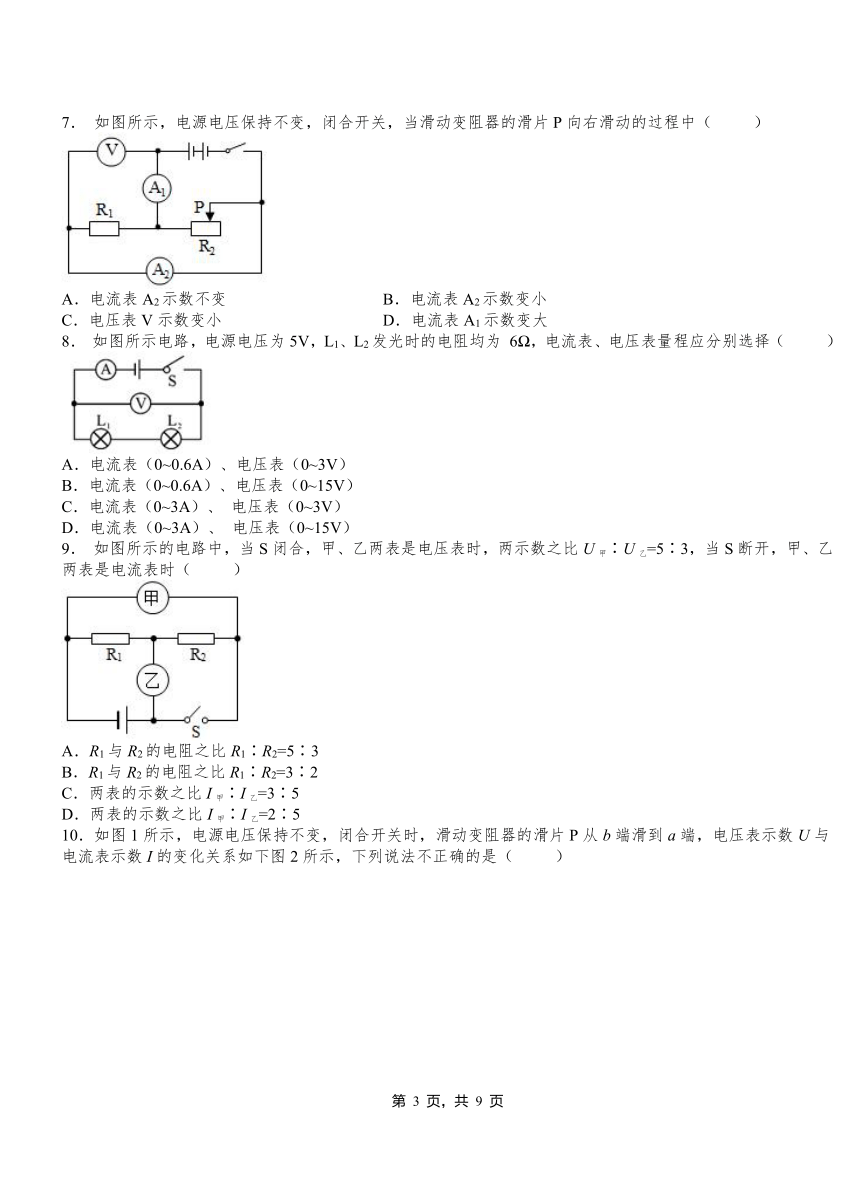

7． 如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动的过程中（ ）
A．电流表A2示数不变 B．电流表A2示数变小
C．电压表V示数变小 D．电流表A1示数变大
8． 如图所示电路，电源电压为5V，L1、L2发光时的电阻均为 6 ，电流表、电压表量程应分别选择（ ）
A．电流表（0~0.6A）、电压表（0~3V）
B．电流表（0~0.6A）、电压表（0~15V）
C．电流表（0~3A）、 电压表（0~3V）
D．电流表（0~3A）、 电压表（0~15V）
9． 如图所示的电路中，当S闭合，甲、乙两表是电压表时，两示数之比U甲∶U乙=5∶3，当S断开，甲、乙两表是电流表时（ ）
A．R1与R2的电阻之比R1∶R2=5∶3
B．R1与R2的电阻之比R1∶R2=3∶2
C．两表的示数之比I甲∶I乙=3∶5
D．两表的示数之比I甲∶I乙=2∶5
10．如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如下图2所示，下列说法不正确的是（ ）
A．电源电压是9V
B．定值电阻R的阻值是6Ω
C．电压表示数范围是3 9V
D．滑动变阻器的阻值范围是0 18Ω
二、填空题

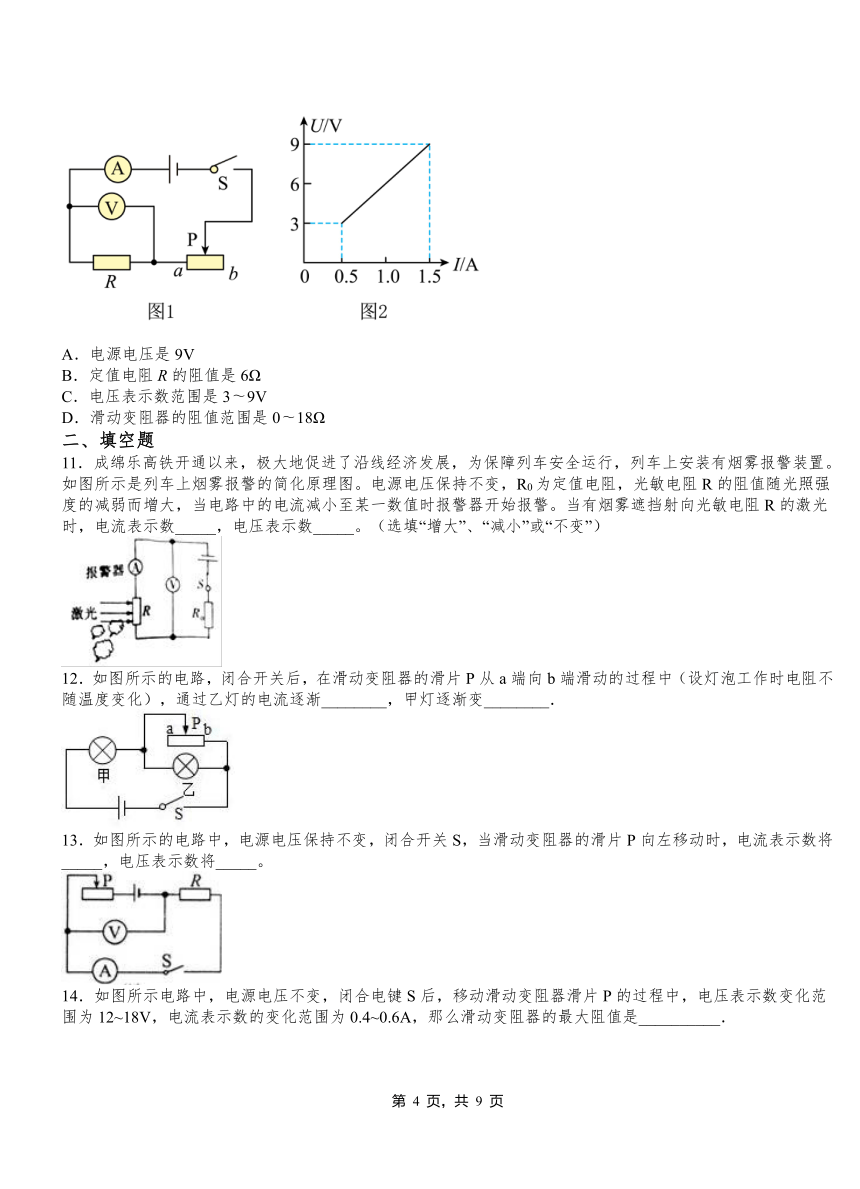

11．成绵乐高铁开通以来，极大地促进了沿线经济发展，为保障列车安全运行，列车上安装有烟雾报警装置。如图所示是列车上烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，电流表示数_____，电压表示数_____。（选填“增大”、“减小”或“不变”）
12．如图所示的电路，闭合开关后，在滑动变阻器的滑片P从a端向b端滑动的过程中（设灯泡工作时电阻不随温度变化），通过乙灯的电流逐渐________，甲灯逐渐变________．
13．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，电流表示数将_____，电压表示数将_____。
14．如图所示电路中，电源电压不变，闭合电键S后，移动滑动变阻器滑片P的过程中，电压表示数变化范围为12~18V，电流表示数的变化范围为0.4~0.6A，那么滑动变阻器的最大阻值是__________．
15．如图为我市某中学物理兴趣小组设计的电子身高测量仪电路图，其中定值电阻 R1=6Ω，电源电压恒为 4.5V，R2 的规格为“15Ω,0.5A”，电压表量程为 0-3V，电流表量程为 0-0.6A，闭合 S：
（1）当被测身高较矮时，电流表的示数________（选填“变大”“变小”或“不变”）．
（2）当 R2 接入电路中的电阻为 9Ω时，电压表的示数是______V
（3）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是_________．
16．下列各图中，滑动变阻器滑片P移动时，电压表、电流表的示数各怎样变化：
若滑片P向右移动： 若滑片P向左移动： 若滑片P向右移动：
电流表示数______； 电流表示数______； 电流表示数______；
电压表示数______； 电压表示数______； 电压表示数______；
17．两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为_____；将它们并联接入电路中，通过甲乙两电阻的电流之比为_____．
18． 如图所示，电源电压恒定不变，闭合开关K，当滑动变阻器的滑片P向右移动时，电流表A的示数将______ （选填“变小”、“不变”或“变大”）。
19．如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时，电压表示数________，油量表示数________（选填“变大”、“变小”或“不变”）．
20．如图甲所示是电阻R和灯泡L的I-U图像。由图可知，电阻R的阻值是______Ω。将电阻R和灯泡L接在图乙电路中，开关S闭合，电流表示数为0.3 A，则电源电压为______V。
三、计算题
21．如图所示的电路中，电源电压为18伏不变，滑动变阻器R2上标有“20Ω 2A”字样，闭合开关S，电流表A的示数为1安，电压表示数为4伏．求：
（1）电阻R1的阻值．
（2）电路中的最小电流I最小．
（3） 在电压表和电流表不改变量程的情况下，为使电路正常工作，滑动变阻器R2连入电路的阻值范围．
22．在如图所示的电路中，电源电压为3 V且保持不变，为阻值的定值电阻。闭合开关后，电压表的示数为，求：
（1）通过电阻的电流；
（2）电阻的阻值。
2021-2022学年人教版物理九年级第十七章 第4节欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D A C B B B A B D D
二、填空题
11． 减小 增大
12．变小 变亮
13．变小 变小
14．15Ω
15．变大 2.7 3 Ω~12 Ω
16．变小变小变小变大不变变小
17．1：2 2：1
18．不变
19．变小 变大
20．10Ω 4V
三、计算题
21．（1）4Ω（2）0.75A（3）5Ω~20Ω
22．（1）0.2 A （2）5 Ω
