2021-2022学年人教版物理九年级温故知新

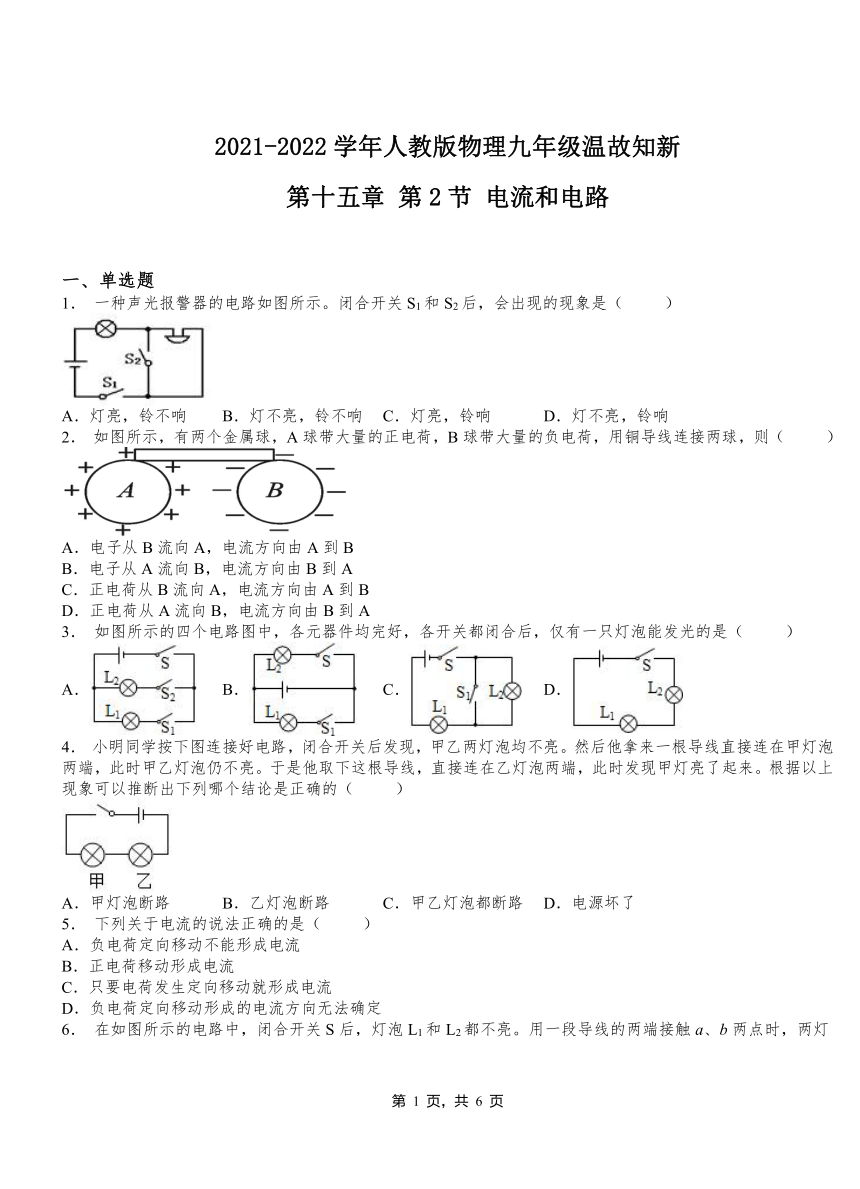

第十五章 第2节 电流和电路
一、单选题
1. 一种声光报警器的电路如图所示。闭合开关S1和S2后,会出现的现象是( )
A.灯亮,铃不响 B.灯不亮,铃不响 C.灯亮,铃响 D.灯不亮,铃响
2. 如图所示,有两个金属球,A球带大量的正电荷,B球带大量的负电荷,用铜导线连接两球,则( )
A.电子从B流向A,电流方向由A到B
B.电子从A流向B,电流方向由B到A
C.正电荷从B流向A,电流方向由A到B
D.正电荷从A流向B,电流方向由B到A
3. 如图所示的四个电路图中,各元器件均完好,各开关都闭合后,仅有一只灯泡能发光的是( )
A. B. C. D.
4. 小明同学按下图连接好电路,闭合开关后发现,甲乙两灯泡均不亮。然后他拿来一根导线直接连在甲灯泡两端,此时甲乙灯泡仍不亮。于是他取下这根导线,直接连在乙灯泡两端,此时发现甲灯亮了起来。根据以上现象可以推断出下列哪个结论是正确的( )
A.甲灯泡断路 B.乙灯泡断路 C.甲乙灯泡都断路 D.电源坏了
5. 下列关于电流的说法正确的是( )
A.负电荷定向移动不能形成电流
B.正电荷移动形成电流
C.只要电荷发生定向移动就形成电流
D.负电荷定向移动形成的电流方向无法确定

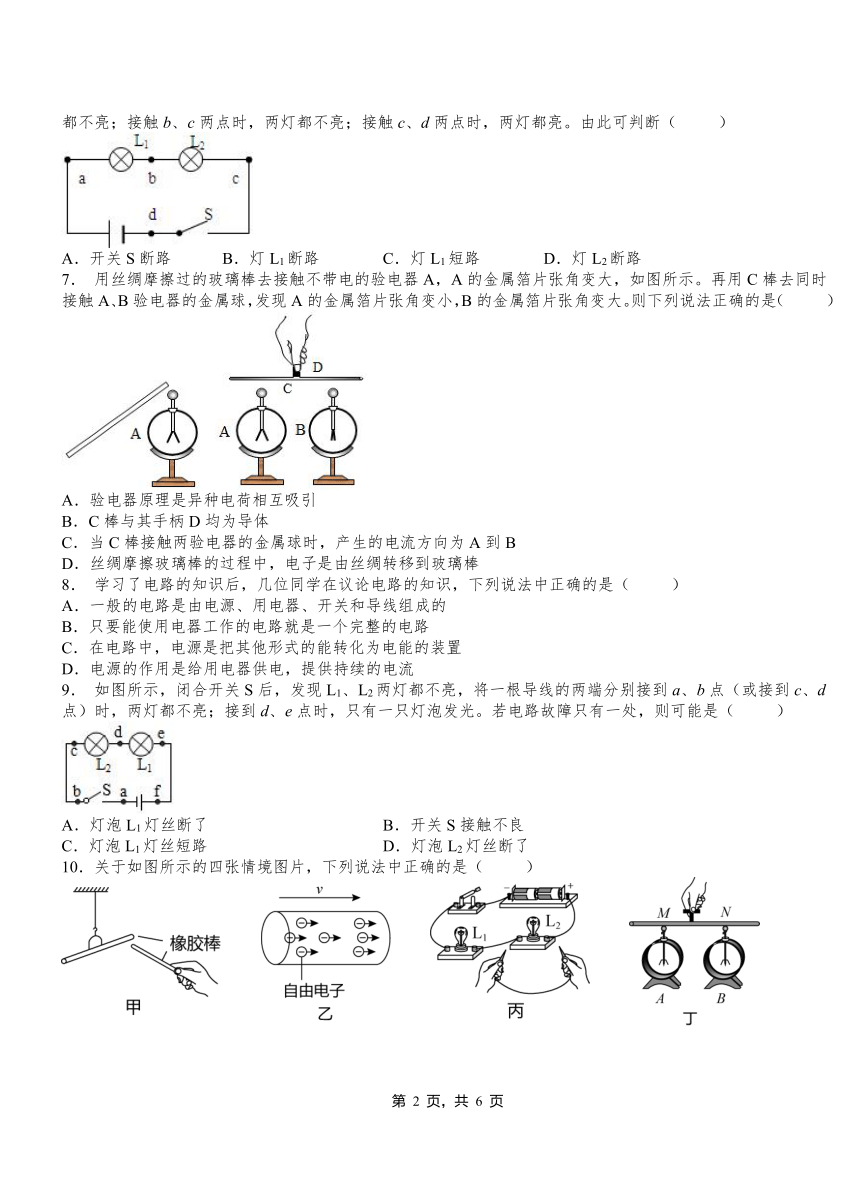

6. 在如图所示的电路中,闭合开关S后,灯泡L1和L2都不亮。用一段导线的两端接触a、b两点时,两灯都不亮;接触b、c两点时,两灯都不亮;接触c、d两点时,两灯都亮。由此可判断( )
A.开关S断路 B.灯L1断路 C.灯L1短路 D.灯L2断路
7. 用丝绸摩擦过的玻璃棒去接触不带电的验电器A,A的金属箔片张角变大,如图所示。再用C棒去同时接触A、B验电器的金属球,发现A的金属箔片张角变小,B的金属箔片张角变大。则下列说法正确的是( )
A.验电器原理是异种电荷相互吸引
B.C棒与其手柄D均为导体
C.当C棒接触两验电器的金属球时,产生的电流方向为A到B
D.丝绸摩擦玻璃棒的过程中,电子是由丝绸转移到玻璃棒
8. 学习了电路的知识后,几位同学在议论电路的知识,下列说法中正确的是( )
A.一般的电路是由电源、用电器、开关和导线组成的
B.只要能使用电器工作的电路就是一个完整的电路
C.在电路中,电源是把其他形式的能转化为电能的装置
D.电源的作用是给用电器供电,提供持续的电流
9. 如图所示,闭合开关S后,发现L1、L2两灯都不亮,将一根导线的两端分别接到a、b点(或接到c、d点)时,两灯都不亮;接到d、e点时,只有一只灯泡发光。若电路故障只有一处,则可能是( )
A.灯泡L1灯丝断了 B.开关S接触不良
C.灯泡L1灯丝短路 D.灯泡L2灯丝断了
10.关于如图所示的四张情境图片,下列说法中正确的是( )

A.图甲用毛皮摩擦过的两根橡胶棒靠近时,会相互吸引
B.图乙中自由电子的定向移动方向为电流方向
C.如图丙,开关闭合后,用导线触接L2两端时,L1发光,L2不发光
D.如图丁,用橡胶棒把验电器A和B连接起来,B的金属箔会张开
二、填空题
11.电路和水路有相似之处.如图所示,水泵相当于电路中的__,水轮机相当于电路中的__,阀门相当于电路中的__.
12.如图所示,只闭合S1电路为 ______ ;闭合S,断开S1电路为 ______ ;闭合S、S1电路为 ______ .
13.电路的正常工作离不开电源,电源工作时将其他形式的能转化为 __________ 。在如图所示电路中,导线上电子的定向移动方向是从电源 __________ (选填“正极到负极”或“负极到正极”)。
14.如图所示,用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时,发现验电器金属箔片的张角变大,则验电器原来带______电;在金属箔张角变大的瞬间,验电器金属杆里的电流方向是从______。
15.如图所示为某定时炸弹的引爆电路工作原理图,当起爆器中有电流通过时就会引爆炸弹.请你结合所学知识帮助专家进行排爆详解:
(1)定时器(时钟)应该安装在b导线上.在定时阶段,该导线是_____(填“通”或“断”)路,因此起爆器被_____,所以在定时阶段起爆器不会爆炸引爆炸弹.
(2)定时结束时,定时器(时钟)会把b导线_____(填“接通”或“切断”),此时电流_____(填“能”或“不能”)通过起爆器,所以在定时结束的瞬间起爆器立即爆炸.
(3)综上可知,定时器(时钟)在定时阶段相当于一个_____(填“闭合”或“断开”)的开关.为使该定时爆炸装置停止工作,应立即剪断导线_____(选填“a”或“b”).
16.在连接如图所示电路时,开关一定要_____(填“闭合”或“断开”),电灯_____(填“亮”或“不亮”),这时的电路叫_____,将开关闭合时的电路叫_____;如果不小心把A、B两接线柱用导线接在一起,则会造成_____,可能把电源烧坏,这是绝对不允许的.
17.小红同学在连接电路时发现。刚接好最后一根导线,灯泡就亮了,由此可知在连接电路时,他忘了_______。
18.如图所示电路,此时是处于______状态;当闭合开关时,小灯泡发光,此时电路是处于______状态。
19.人们把________电荷定向移动的方向叫做电流方向,电子的定向移动方向与电流方向________.电源外部的电流方向是从________极到________极.电源内部的电流方向是从________极到________极.
20.如图乙所示,是发光二极管的示意图,我们把它连入图甲所示电路中,当长脚接A接线柱,短脚接B接线柱时,发光二极管和小灯泡都发光;如果短脚接A接线柱,长脚接B接线柱时,发光二极管和小灯泡都不发光,说明此时电路处于________(选填“短路”或“开路”)状态,这说明发光二极管具有______的性质.
2021-2022学年人教版物理九年级第十五章 第2节电流和电路(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A C B C A C ACD A C
二、填空题
11.电源 用电器 开关
12.断路 通路 短路
13.其它形式的能 负极到正极
14.正 金属球到金属箔片
15.通 短路 切断 能 闭合 a
16.断开 不亮 断路 通路 短路
17.断开开关
18.开路 通路
19.正 相反 正 负 负 正
20.开路 单向导电
