八年级物理第5章《透镜及其应用》单元综合练习
一、选择题：
1、下图中画出了光线通过透镜(图中未画出)的情形．其中凸透镜是(　　)
2、据央视新闻报道，我国某地一辆小客车，因车主将矿泉水随手放在仪表盘上的防滑垫上，导致防滑垫起火(如图所示)．这瓶矿泉水所起的作用相当于(　　)
A. 平面镜 B. 三棱镜 C. 凸透镜 D. 凹透镜
第2题 第3题
3、如图所示，若想在位于凸透镜右边的光屏上(图中光屏未画出)得到一个烛焰清晰放大的像，那么点燃的蜡烛应置于图中的(　　)
A. a点 B. b点 C. c点 D. d点
4、（2021邵阳）2021年4月30日，邵阳市天空出现了难得一见的“日晕”，许多市民都目睹了这美丽的自然奇观，如图是某摄影爱好者用相机拍摄的精彩瞬间，下列对照相机成像特点描述正确的是（　　）
A. 倒立放大的实像 B. 倒立缩小的实像 C. 正立放大的虚像 D. 正立缩小的实像
第4题 第5题
5、将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚杯前方观察到的现象如图乙所示，此时装水部分的高脚杯和杯内水的组合相当于一个（　　）
A. 凸透镜 B. 凹透镜 C. 凸面镜 D. 凹面镜
6、（2021威海）桌面上放有一只离墙很近的盛满水的玻璃杯，小明无意中发现玻璃杯后方白墙上出现窗外景物清晰的像。下列光学仪器中应用了该现象成像原理的是（　　）
A. 放大镜 B. 照相机 C. 投影仪 D. 潜望镜
7、如图是“探究凸透镜成像的规律”的实验装置示意图，凸透镜的焦距是20 cm.下列四个情景中，眼睛可能观察到烛焰经凸透镜折射所成的虚像的是(　　)

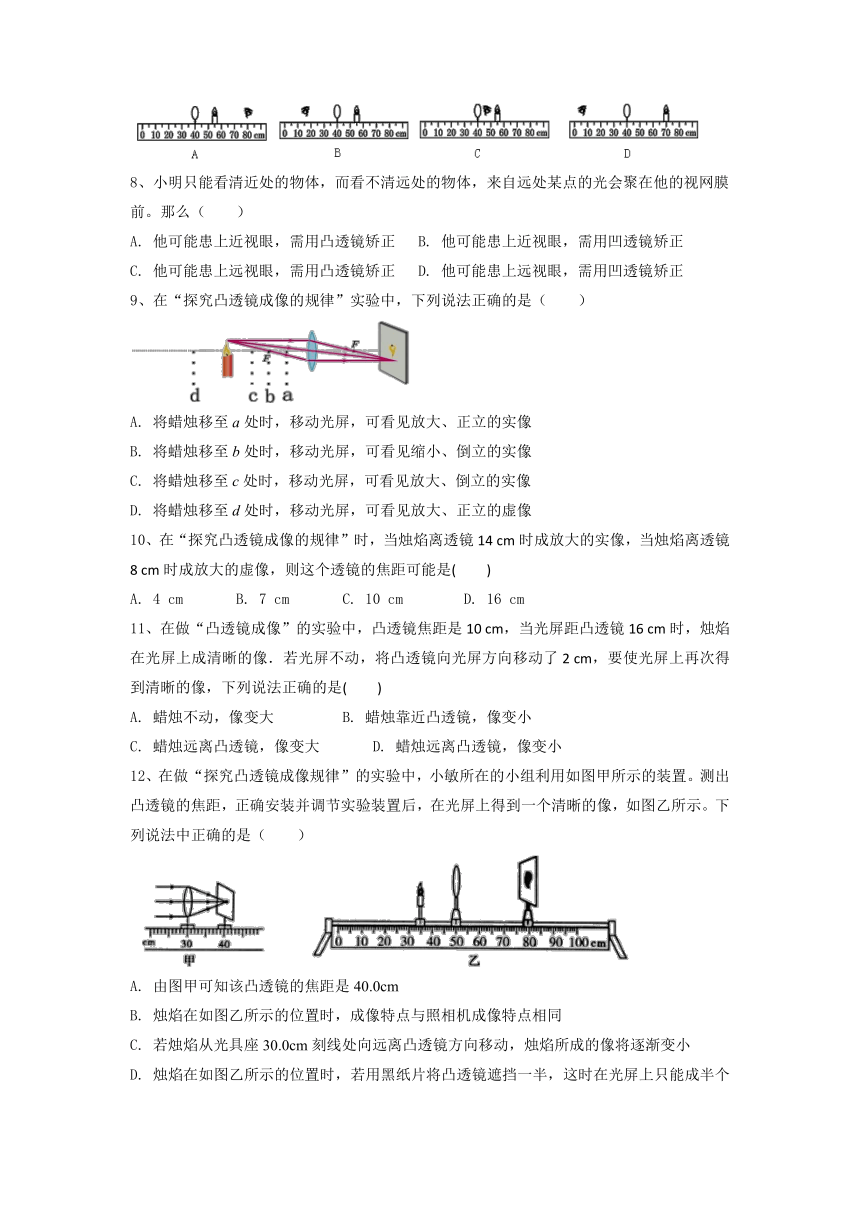

8、小明只能看清近处的物体，而看不清远处的物体，来自远处某点的光会聚在他的视网膜前。那么（　　）
A. 他可能患上近视眼，需用凸透镜矫正 B. 他可能患上近视眼，需用凹透镜矫正
C. 他可能患上远视眼，需用凸透镜矫正 D. 他可能患上远视眼，需用凹透镜矫正
9、在“探究凸透镜成像的规律”实验中，下列说法正确的是（　　）
A. 将蜡烛移至a处时，移动光屏，可看见放大、正立的实像
B. 将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像
C. 将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像
D. 将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像
10、在“探究凸透镜成像的规律”时，当烛焰离透镜14 cm时成放大的实像，当烛焰离透镜8 cm时成放大的虚像，则这个透镜的焦距可能是(　　)
A. 4 cm B. 7 cm C. 10 cm D. 16 cm
11、在做“凸透镜成像”的实验中，凸透镜焦距是10 cm，当光屏距凸透镜16 cm时，烛焰在光屏上成清晰的像．若光屏不动，将凸透镜向光屏方向移动了2 cm，要使光屏上再次得到清晰的像，下列说法正确的是(　　)
A. 蜡烛不动，像变大 B. 蜡烛靠近凸透镜，像变小
C. 蜡烛远离凸透镜，像变大 D. 蜡烛远离凸透镜，像变小
12、在做“探究凸透镜成像规律”的实验中，小敏所在的小组利用如图甲所示的装置。测出凸透镜的焦距，正确安装并调节实验装置后，在光屏上得到一个清晰的像，如图乙所示。下列说法中正确的是（　　）
A. 由图甲可知该凸透镜的焦距是40.0cm
B. 烛焰在如图乙所示的位置时，成像特点与照相机成像特点相同
C. 若烛焰从光具座30.0cm刻线处向远离凸透镜方向移动，烛焰所成的像将逐渐变小
D. 烛焰在如图乙所示的位置时，若用黑纸片将凸透镜遮挡一半，这时在光屏上只能成半个烛焰的像

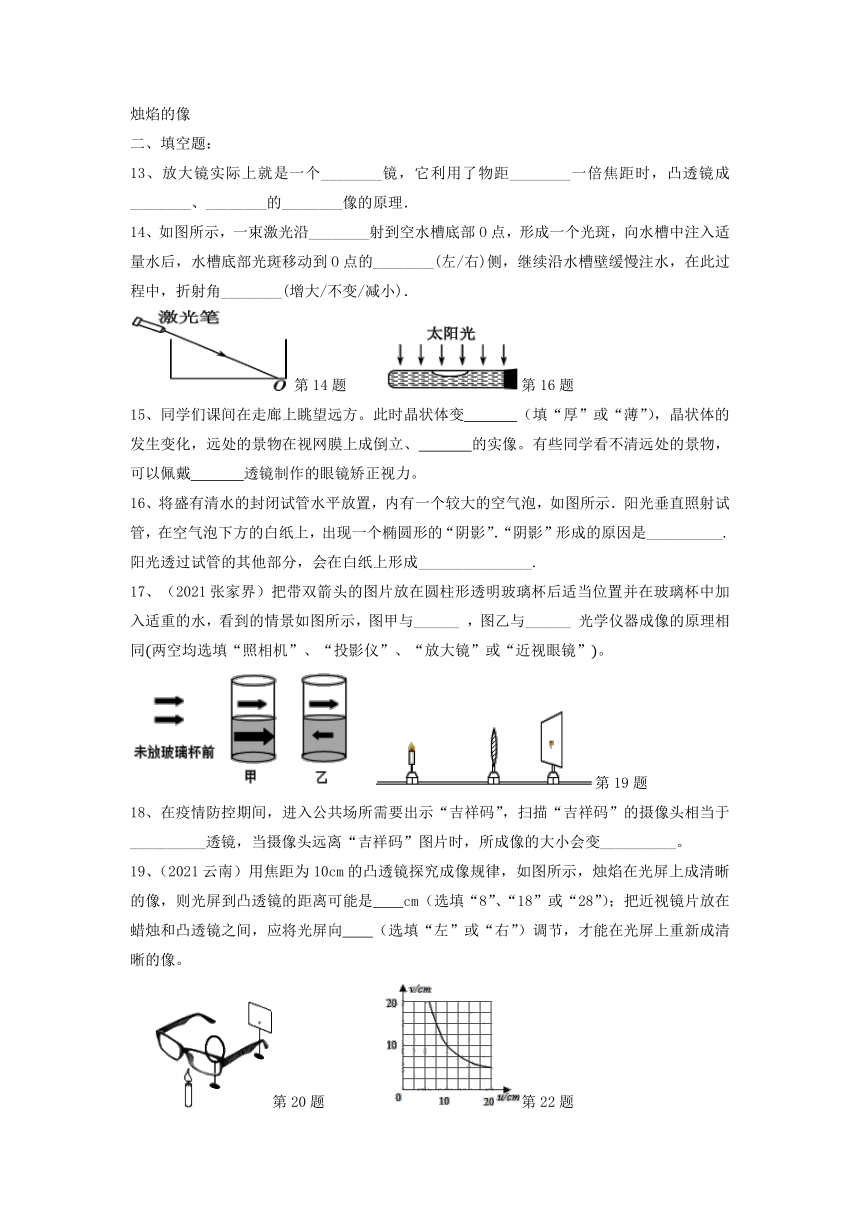

二、填空题：
13、放大镜实际上就是一个________镜，它利用了物距________一倍焦距时，凸透镜成________、________的________像的原理．
14、如图所示，一束激光沿________射到空水槽底部O点，形成一个光斑，向水槽中注入适量水后，水槽底部光斑移动到O点的________(左/右)侧，继续沿水槽壁缓慢注水，在此过程中，折射角________(增大/不变/减小)．
第14题 第16题
15、同学们课间在走廊上眺望远方。此时晶状体变　 　（填“厚”或“薄”），晶状体的　 　发生变化，远处的景物在视网膜上成倒立、　 　的实像。有些同学看不清远处的景物，可以佩戴　 　透镜制作的眼镜矫正视力。
16、将盛有清水的封闭试管水平放置，内有一个较大的空气泡，如图所示．阳光垂直照射试管，在空气泡下方的白纸上，出现一个椭圆形的“阴影”．“阴影”形成的原因是__________.阳光透过试管的其他部分，会在白纸上形成_______________.
17、（2021张家界）把带双箭头的图片放在圆柱形透明玻璃杯后适当位置并在玻璃杯中加入适重的水，看到的情景如图所示，图甲与______ ，图乙与______ 光学仪器成像的原理相同两空均选填“照相机”、“投影仪”、“放大镜”或“近视眼镜”。
第19题
18、在疫情防控期间，进入公共场所需要出示“吉祥码”，扫描“吉祥码”的摄像头相当于__________透镜，当摄像头远离“吉祥码”图片时，所成像的大小会变__________。
19、（2021云南）用焦距为10cm的凸透镜探究成像规律，如图所示，烛焰在光屏上成清晰的像，则光屏到凸透镜的距离可能是　　cm（选填“8”、“18”或“28”）；把近视镜片放在蜡烛和凸透镜之间，应将光屏向　　（选填“左”或“右”）调节，才能在光屏上重新成清晰的像。
第20题 第22题
20、小明将一支点燃的蜡烛放在凸透镜（f＝10cm）前18cm处，光屏上得到了烛焰倒立、　 　的清晰像。然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，由于远视眼镜片对光线有　 　作用，所以光屏上烛焰的清晰像变模糊了（如图所示）．若想在光屏上重新得到清晰的烛焰像，他可将光屏　 　凸透镜。
21、在“探究凸透镜成像规律”的实验中，将凸透镜正对着太阳，在距凸透镜15cm处得到一个最小、最亮的光斑，则该凸透镜的焦距为　 　cm；若将一个物体放在此透镜前40cm处，可在透镜另一侧光屏上得到一个倒立　 　（选填“放大”、“等大”或“缩小”）的实像。
22、小明在探究“凸透镜成像规律”的实验中，根据测量的数据，绘制了像距v随物距u变化的图象，如图所示，分析图象可知，当物距u＝12cm时，物体通过凸透镜成倒立、______的实像，生活中的______（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理。
三、解答题：
23、（1）如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线。
（2）（2021遵义）图乙为存在视力缺陷的人眼成像光路图。请在图丙虚线框内画出能对其进行纠正的透镜。
（3）（2021无锡）图中物体AB在凸透镜两倍焦距以外，请画出AB经凸透镜所成像A'B′的大致位置。
24、（2021包头）某同学用蜡蚀、凸透镜、光屏、光具座等器材做凸透镜成像实验。
（1）该实验需要将烛焰、凸透镜和光屏的中心调节在同一高度，这样做的目的是______；
（2）实验过程中，蜡烛、凸透镜、光屏的位置如图所示，在光屏上呈现一个清晰的倒立、______的实像。若将蜡烛向左移动一段距离，光屏上的像变模糊，只需把光屏向______移动，会再次得到清晰的像；
（3）实验过程中，飞来一只小昆虫落在凸透镜上，光屏上______（填“会”或“不会”）出现小昆虫的像。
25、（2021宁夏）在“探究凸透镜成像规律”的实验中，将凸透镜固定在光具座50cm刻度线处，移动蜡烛，调节光屏直到光屏上承接到清晰的像，如图所示。
（1）该凸透镜的焦距为__________cm。
（2）将近视眼镜的镜片放在蜡烛和凸透镜之间适当位置，此时应将光屏向__________（选填“左”或“右”）移动，才能再次承接到清晰的像。
（3）取走镜片，将蜡烛向左移动一段距离后，应将光屏移至__________（选填“A”、“B”或“C”）范围内才能再次承接到清晰的像。
A.50—65cm B.65—80cm C.80cm以外
（4）将蜡烛移到30cm刻度线处，适当调节光屏，光屏上再次得到清晰的像，生活中常见的__________是利用此成像原理制成的。
26、现有如下器材：光具座、焦距为12.5cm的凸透镜、光屏、蜡烛、火柴。小明根据上述实验器材，进行了“探究凸透镜成像规律”的实验。
（1）实验前应将蜡烛、凸透镜、光屏依次放到光具座上，把烛焰、凸透镜、光屏的中心大致调到______。 为了验证凸透镜的焦距是否等于12.5 cm，小明把蜡烛和凸透镜放在如图所示的刻度线处，把光屏移到光具座的____cm刻度线处，观察光屏上是否承接到等大、清晰的像。经验证，凸透镜的焦距准确。
（2）实验进行一段时间后， 发现光屏上烛焰的像上移了一段距离，在没有移动器材的情况下，造成上述现象的原因是____。 保持蜡烛、凸透镜的位置和高度不动，需将光屏_____ （选填 “向上”或“向下”）移动， 使烛焰的像呈现在光屏中央。
（3）分别把蜡烛放在如图所示的A、B、C、D四个点对应的刻度线处，在____点能够在光屏上承接到清晰、最大的烛焰的像，在_____ 点所成像的性 质与眼睛的相同。
（4）实验结束后，小明又将一只眼镜片放在蜡烛与凸透镜之间且较靠近凸透镜，结果光屏上原来清晰的像变得模糊，将光屏远离凸透镜移动到某一位置时，光屏上又看到烛焰清晰的像，由此可知该眼镜片可用来矫正___ 眼 （选填“近视"或“远视”）。
参考答案
一、选择题：
1、C 2、C 3、 C 4、B
5、A 6、 B 7、 B 8、B
9、C 10、C 11、D 12、C
二、填空题：
13、凸透镜 小于 正立 放大 虚像
14、直线 左 不变
15、薄； 焦距； 缩小； 凹
16、试管中的气泡与周围的水组成一个凹透镜，对光有发散作用 一条与试管平行的亮线
17、放大镜 照相机
18、凸透镜 变小
19、18； 右
20、放大； 会聚； 靠近
21、15； 缩小
22、缩小 照相机
三、解答题：
23、略
24、①. 使烛焰的像在光屏中央②. 放大③. 左（靠近凸透镜方向）④. 不会
25、①. 15 ②. 右③. B ④. 投影仪
26、(1). 同一高度； (2). 25.0； (3). 蜡烛变短； (4). 向上 ； (5). C ； (6). A； (7). 近视
