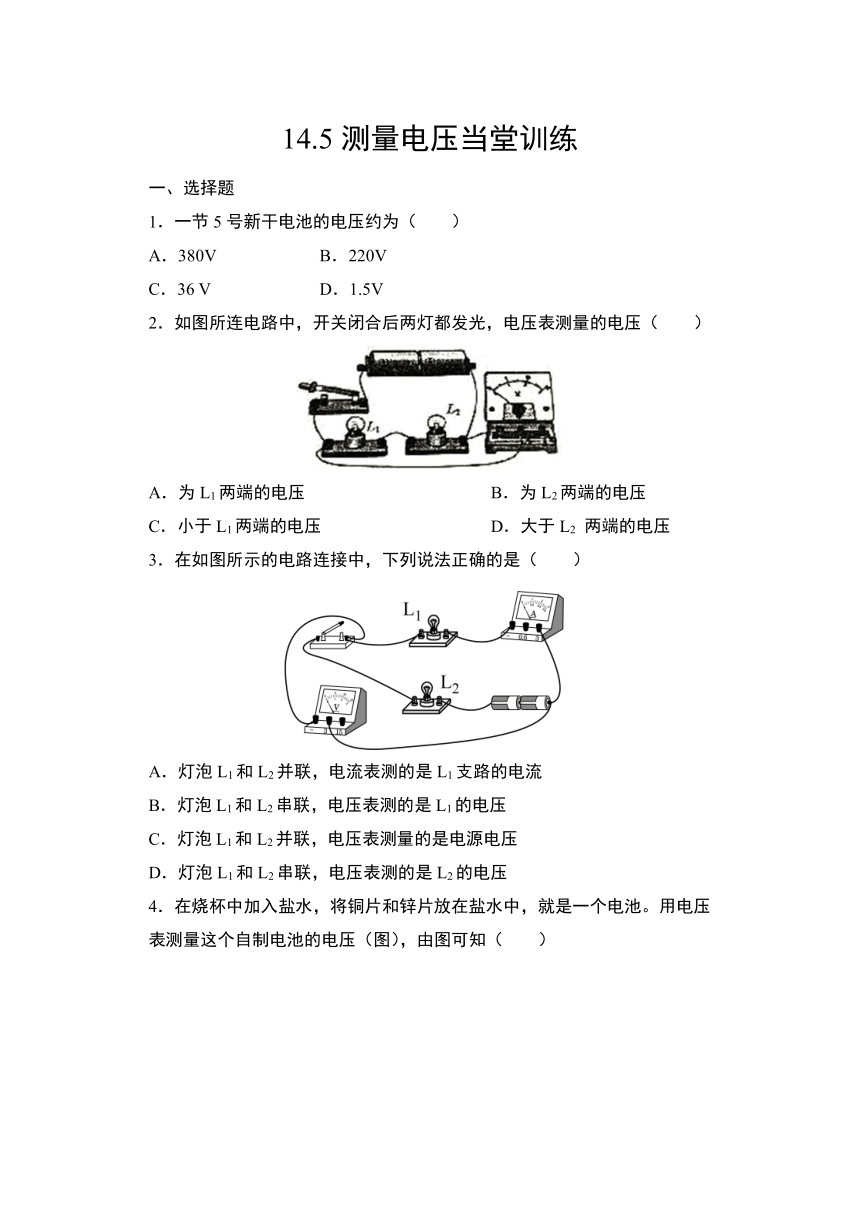

14.5测量电压当堂训练
一、选择题
1．一节5号新干电池的电压约为（　　）
A．380V B．220V
C．36 V D．1.5V
2．如图所连电路中，开关闭合后两灯都发光，电压表测量的电压（　　）
A．为L1两端的电压 B．为L2两端的电压
C．小于L1两端的电压 D．大于L2 两端的电压
3．在如图所示的电路连接中，下列说法正确的是（　　）
A．灯泡L1和L2并联，电流表测的是L1支路的电流
B．灯泡L1和L2串联，电压表测的是L1的电压
C．灯泡L1和L2并联，电压表测量的是电源电压
D．灯泡L1和L2串联，电压表测的是L2的电压

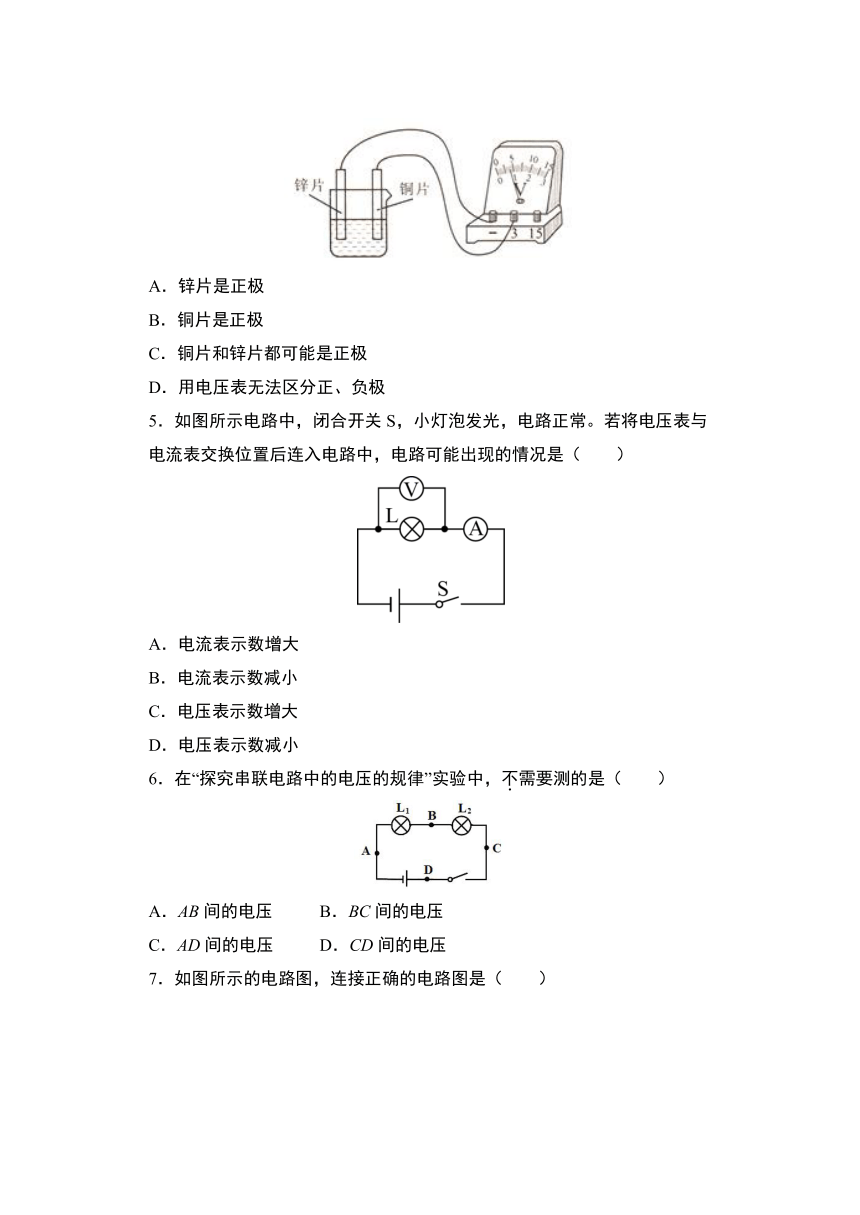

4．在烧杯中加入盐水，将铜片和锌片放在盐水中，就是一个电池。用电压表测量这个自制电池的电压（图），由图可知（　　）
A．锌片是正极
B．铜片是正极
C．铜片和锌片都可能是正极
D．用电压表无法区分正、负极
5．如图所示电路中，闭合开关S，小灯泡发光，电路正常。若将电压表与电流表交换位置后连入电路中，电路可能出现的情况是（　　）
A．电流表示数增大
B．电流表示数减小
C．电压表示数增大
D．电压表示数减小
6．在“探究串联电路中的电压的规律”实验中，不需要测的是（　　）
A．AB间的电压 B．BC间的电压
C．AD间的电压 D．CD间的电压

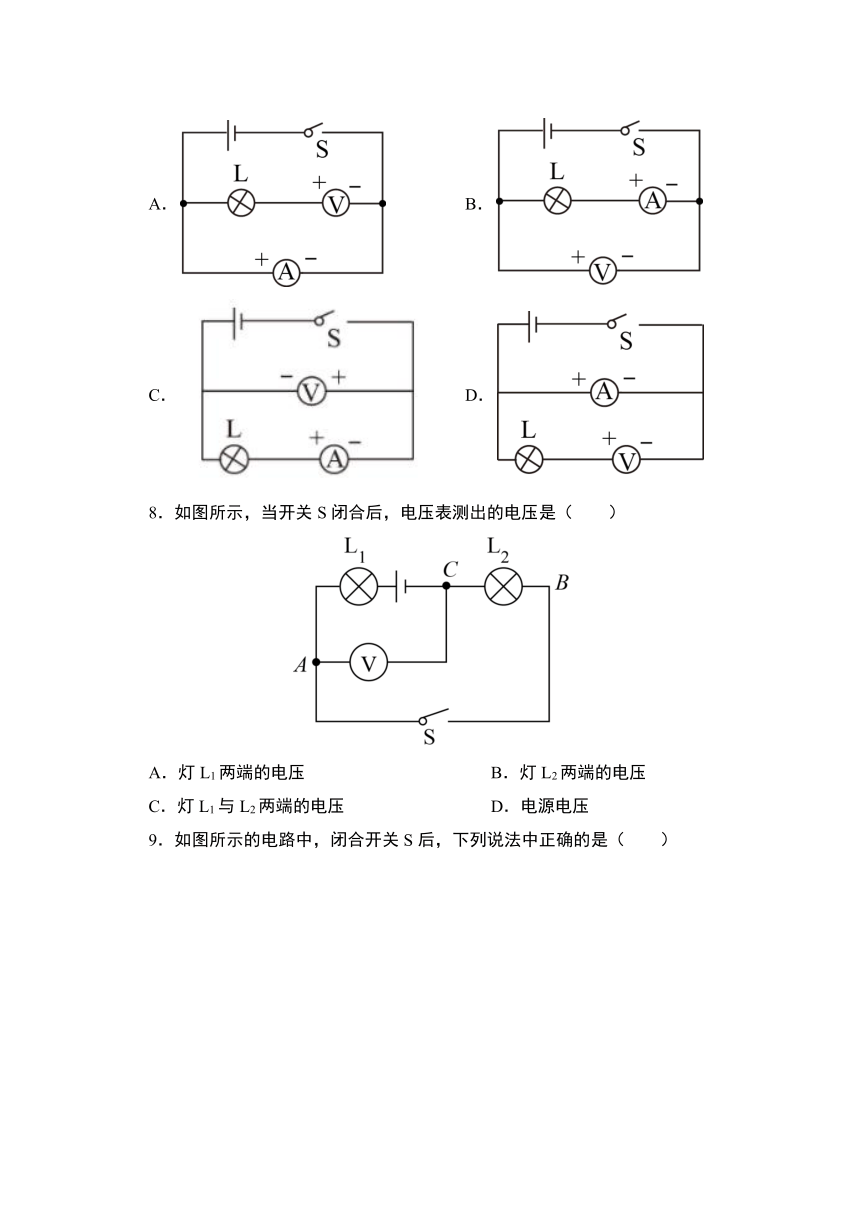

7．如图所示的电路图，连接正确的电路图是（　　）
A． B．
C． D．
8．如图所示，当开关S闭合后，电压表测出的电压是（　　）
A．灯L1两端的电压 B．灯L2两端的电压
C．灯L1与L2两端的电压 D．电源电压
9．如图所示的电路中，闭合开关S后，下列说法中正确的是（　　）
A．灯L1和L2并联，电流表测的是L1支路的电流
B．灯L1和L2并联，电压表测的是电源电压
C．灯L1和L2串联，电压表测的是L1两端的电压
D．灯L1和L2串联，电压表测的是L2两端的电压
10．小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（　　）。
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯工作时，通过它们的电流一定相等
C．换气扇和照明灯只能同时工作
D．换气扇和照明灯工作时，它们两端的电压一定相等
二、填空题

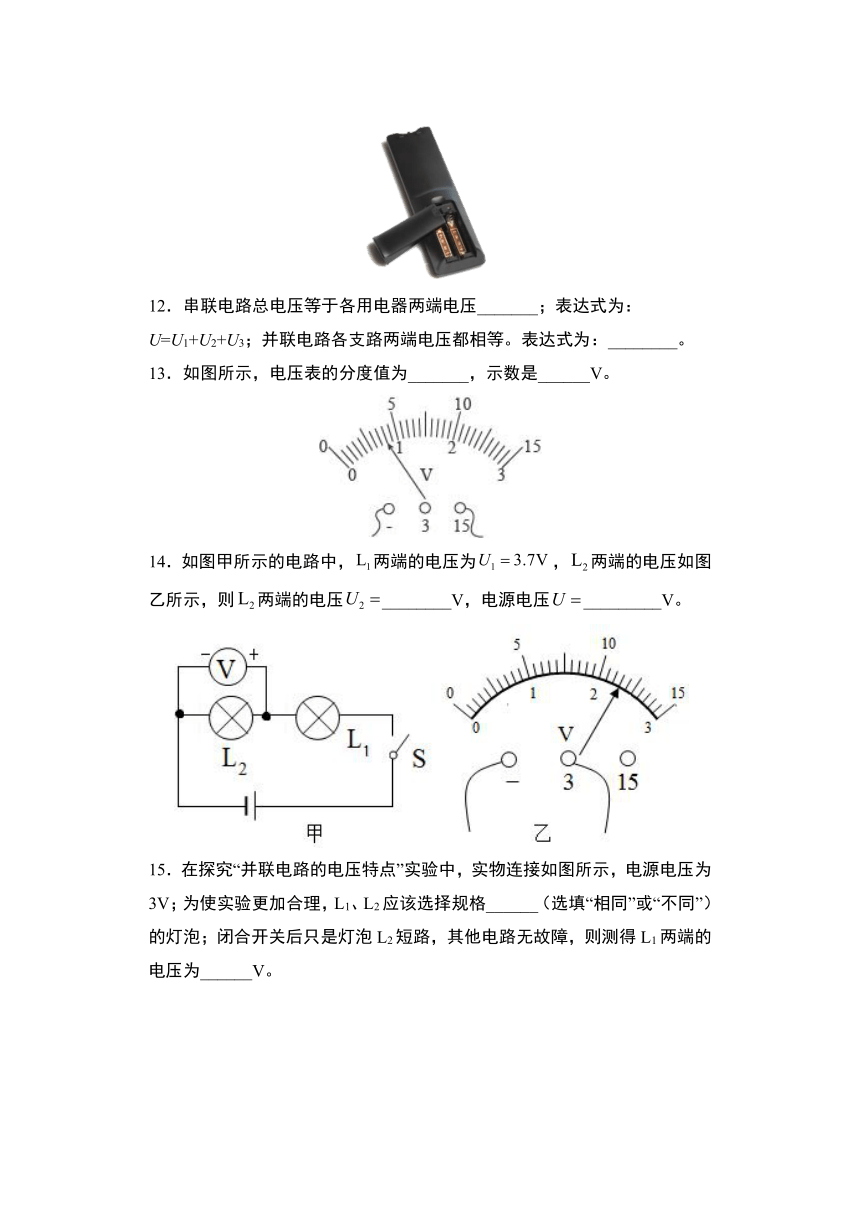

11．在如图所示的遥控器电池盒中，应安装 ___________节干电池，其正常工作电压为 ___________V。
12．串联电路总电压等于各用电器两端电压_______；表达式为：U=U1+U2+U3；并联电路各支路两端电压都相等。表达式为：________。
13．如图所示，电压表的分度值为_______，示数是______V。
14．如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
15．在探究“并联电路的电压特点”实验中，实物连接如图所示，电源电压为3V；为使实验更加合理，L1、L2应该选择规格______（选填“相同”或“不同”）的灯泡；闭合开关后只是灯泡L2短路，其他电路无故障，则测得L1两端的电压为______V。
16．如图所示，开关S闭合后，电压表V1测量的是___________（选填“L1”或“L2”）的电压；若电压表V1的读数是2.5V，V2的读数是4.5V，则电源电压是___________V。
17．如图所示的电路中，闭合开关S后，两灯均发光，则甲是______表，乙是______表（均选填“电流”或“电压”）
18．如图甲所示，当闭合开关两灯正常工作时，属于____________联，电压表V1和V2的指针位置完全一样，如图乙所示，则L1两端的电压为_____________V，L2两端的电压为____________V。
19．如图所示电路，电源电压U不变，当开关S1、S2、S3都闭合时，电路处于______（选填“断路”、“短路”或“通路”）状态，若只闭合开关S2，电流表A1和A2的示数分别为I1和I2，电压表的示数为U1，则I1______I2，U______U1（后两空选填“＞”、“＜”或“＝”）。
20．如图所示的电路甲、乙、丙，每节电池的电压为，处于断路状态的是___________，此时开关两端的电压为___________。
三、解答题
21．如图是测量小灯泡L2两端电压的电路，其中有一条导线接错了。请在接错的导线上打“×”，并用笔重新画一根正确连接的导线。
22．请你用笔画线代替导线连接图中的电路，使两灯串联，电流表测量电路中的电流，电压表测L1两端的电压。
23．水果含有果酸。如图所示在水果中插入两片不同金属制成的极板，就组成了一个水果电池。某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究。在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如表所示，根据上述信息，你认为：
铁—锌 铁—铜 铜—锌
苹果 0.55V 0.60V 0.95V
梨 0.405V 0.50V 0.90V
菠萝 0.50V 0.55V 1.00V
橙 0.70V 0.78V 1.05V
(1)水果电池的电压大小可能与哪些因素有关系（至少写出三个）：______、______、______；
(2)因为水果电池的电压可能与多个因素有关，所以本实验必须采用______法；
(3)为了让制成的水果电池具有更高的电源电压，我们应该选用表中的水果是______、应选用的极板组合是______。
24．小明同学在“探究串联电路中电压的规律”的实验时，设计了如图一1所示的电路图。
(1)根据电路图，用笔画线代替导线将如图- 2所示的实物连接完整 。
(2)连接电路的过路中，开关必须___________（选填“断开”或“闭合”）。
(3)实验中应选择规格___________（选填“相同”或“不相同”）的灯L1、L2。
(4)某次实验时，电压表V1的示数如图- 3所示，其读数为___________V。 如图甲所示，小明同学用电压表V1测完灯L1两端的电压后，直接断开A点接线柱将其改接在B点，这样___________（选填“能”或“不能”）测出灯L2两端的电压，原因是___________。
答案
1．D 2．D 3．B 4．B 5．B 6．D 7．B 8．B 9．C 10．D
11．2 3 12．之和 U=U1=U2=U3 13．0.5V 4
14．2.3 6.0 15．不同 0 16．L2 7 17．电流 电压
18．串 8 2 19．短路 = > 20．甲 3
21．
22．
23．水果种类 极板组合 极板材料 控制变量 橙 铜—锌
24． 断开 不相同 1.5 不能 电压表V1的正负接线柱接反了
