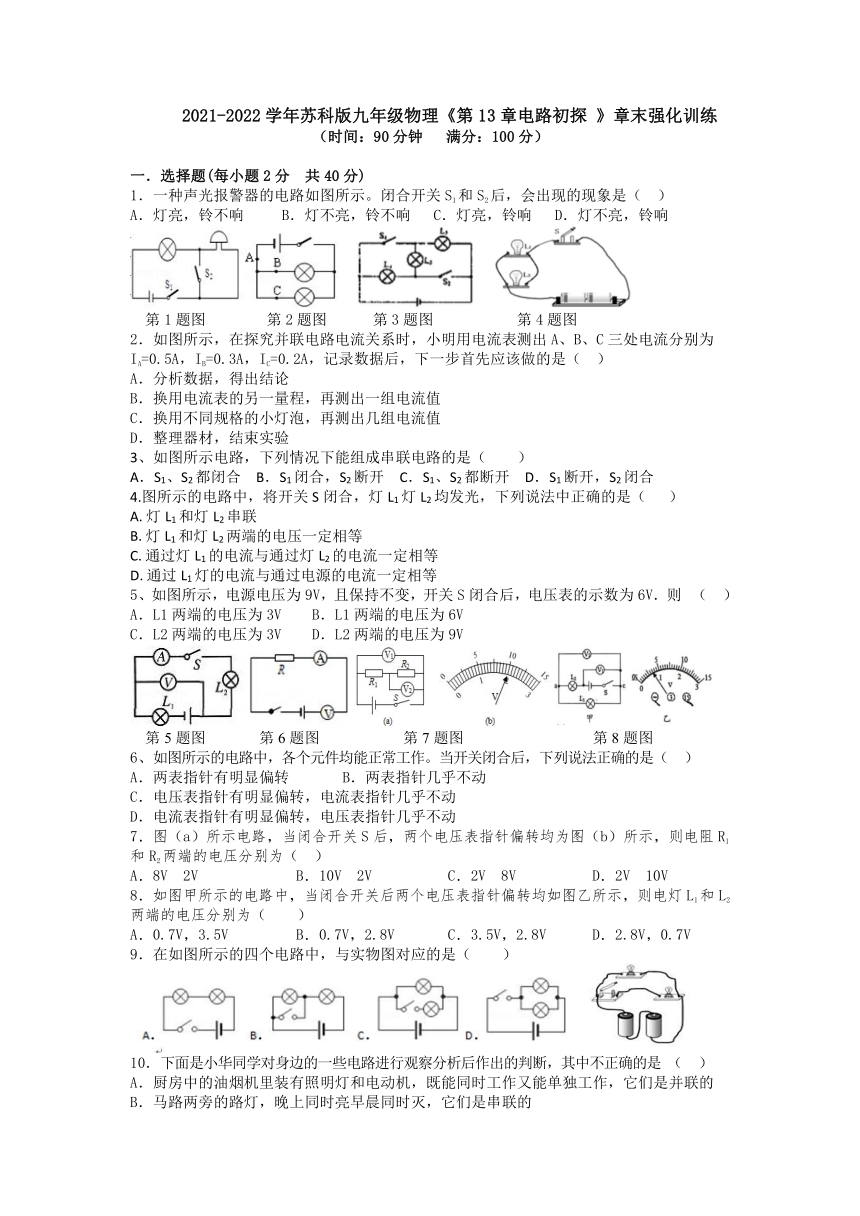

2021-2022学年苏科版九年级物理《第13章电路初探 》章末强化训练
（时间：90分钟 满分：100分）
一．选择题(每小题2分 共40分)
1．一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（　）
A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响
第1题图 第2题图 第3题图 第4题图
2．如图所示，在探究并联电路电流关系时，小明用电流表测出A、B、C三处电流分别为IA=0.5A，IB=0.3A，IC=0.2A，记录数据后，下一步首先应该做的是（　）
A．分析数据，得出结论
B．换用电流表的另一量程，再测出一组电流值
C．换用不同规格的小灯泡，再测出几组电流值
D．整理器材，结束实验
3、如图所示电路，下列情况下能组成串联电路的是（　　）
A．S1、S2都闭合 B．S1闭合，S2断开 C．S1、S2都断开 D．S1断开，S2闭合
4.图所示的电路中，将开关S闭合，灯L1灯L2均发光，下列说法中正确的是（ ）
A. 灯L1和灯L2串联
B. 灯L1和灯L2两端的电压一定相等
C. 通过灯L1的电流与通过灯L2的电流一定相等
D. 通过L1灯的电流与通过电源的电流一定相等
5、如图所示，电源电压为9V，且保持不变，开关S闭合后，电压表的示数为6V．则 （　）
A．L1两端的电压为3V B．L1两端的电压为6V
C．L2两端的电压为3V D．L2两端的电压为9V
第5题图 第6题图 第7题图 第8题图
6、如图所示的电路中，各个元件均能正常工作。当开关闭合后，下列说法正确的是（　）
A．两表指针有明显偏转 B．两表指针几乎不动
C．电压表指针有明显偏转，电流表指针几乎不动
D．电流表指针有明显偏转，电压表指针几乎不动
7．图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　）
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
8．如图甲所示的电路中，当闭合开关后两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（　　）
A．0.7V，3.5V B．0.7V，2.8V C．3.5V，2.8V D．2.8V，0.7V
9．在如图所示的四个电路中，与实物图对应的是（　　）
10．下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是 （　）
A．厨房中的油烟机里装有照明灯和电动机，既能同时工作又能单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的
11．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路图中合理的是 （　　）
12．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是2.5V，按规律电压表V3的示数应为：（　）
A．0V B．2.5V C．5V D．无法确定
第12题图 第13题图 第14题图 第15题图 第16题图
13．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V．下列判断不正确的是（　　）
A．通过灯L1的电流为0.3 A B．灯L1两端的电压为8V
C．灯L2两端的电压为8 V D．电源两端的电压为16 V
14．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（　）
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V
15．小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示。关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的是 （　）
A．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联
B．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联
C．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联
D．若该小灯处断路，众小灯串联：若该小灯处短路，众小灯并联
16、如图，某同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧。关于该实验的分析正确的是（　　）
A．该实验会引起实验者触电 B．该实验能说明短路带来的危害
C．实验中铝箔纸只发生物理变化 D．实验时用普通纸代替铝箔纸也能燃烧
17. 小光同学想测L1的电流，不小心把电流表接成如图的情况，以下说法正确的是（ ）
A. L1、L2均发光，电流表有示数； B. L1、L2均发光，电流表无示数；
C. L2发光，L1不发光，电流无示数； D. L2发光，L1不发光，电流有示数。
第17题图 第18题图 第19题图
18. 如图，要想直接测出通过灯L2的电流，应将电流表（ ）
A. 接在a处 B. 接在b处 C. 接在c处 D. 接在a、b、c处都可以
19．在实验考试“探究串联电路的电压关系”中，某同学按如图a所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（　　）
A．实验操作、读数正确，三次测量结果可能会出现Uac≠Uab+Ubc
B．测出Uab间电压后，保持b不动，将a改接到c，可以测出Ubc
C．连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D．实验时电压表示数Uab＝Uac，且示数不为0，一定是a、b之间发生了断路
20．在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（　）
A．在连接电路过程中，开关要保持断开状态
B．在不确定待测电压时，应该先采用大量程试触
C．测量时，应该尽量选取相同规格的灯泡进行实验
D．电压表应该与待测用电器并联
二．填空题( 每空1分 共29分)
21．三节新干电池串联起来的总电压是　 　V；对人体来说，安全电压一般不高于　 V；家用冰箱正常工作时的电流约为1　 （填上合适单位的字母）。
22．在图中，当开关闭合时，测得通过A点和B点的电流都是0.4A，则甲图中通过C点处的电流是　 　A；乙图中通过C点的电流是　 　A。
第22题图 第23题图 第24题图 第25题图
23．夜幕降临，城镇道路两侧的树上和商店门前，彩灯五光十色，霓虹灯闪跃跳动，扮靓着城市，如图所示。
（1）当其中的一个彩灯损坏断路后，整串彩灯同时熄灭，说明彩灯间的连接是　 　联。
用如图所示的小彩灯串联成串，一个彩灯熄灭后，其余依然明亮，但取走任一只灯，整串灯也会熄灭。原因是小彩灯正常发光时，电流从　 　通过，灯丝断裂时，电流能从 　中通过（选填“灯丝”或“金属丝”）。
24. 如图所示的电路中，当开关S闭合，S1、S2断开时，灯泡 串联；当开关S、S1、S2均闭合时，灯泡 并联，此时电流表测的是灯泡 中的电流。
25.如图所示，只闭合开关S1和S2时，灯L2____________，电流表测的是通过_____________的电流；要使L1和L2串联，正确的做法是_____________；要使L1和L2并联，正确的做法是_____________，这时电流表测的是_____________的电流。
26. 某同学进行了如下实验：根据下图连接好实物，用电流表分别测出I、I1、I2，改变电源电压，重复实验，记录数据如下表。
（1）该实验探究的问题是 ；
（2）该同学根据实验得出结论：并联电路中，干路电流的大小为支路电流的2倍。该实验有不完善之处，请你提出改进的建议： 。
实验次数 I1/A I2/A I/A
1 0.2 0.2 0.4
2 0.3 0.3 0.6
3 0.4 0.4 0.8
27．如图甲所示电路中的两个电灯是　 　联，电流表A1的示数如图乙所示，则A1的示数为　 　A，电流表A2的示数为0.9A，则L1中的电流是　 　A．则L2中的电流是　 　A．
第27题图 第28题图 第29题图 第30题图
如图所示电路中，在甲、乙、丙处填入相应电表使L1、L2并联，则　 　接电压表，
　 　接电流表。
29．如图所示，若要使L1和L2两灯组成并联电路，则应闭合开关　 　，断开开关　 　；若要两灯组成串联电路，则应闭合开关　 　，断开开关　 　。
30． 当如图所示的电路接通以后，发现电流表A1的读数比电流表A2的读数要大一些，原因可能是（要求答出3种不同的原因）：（1） ；
（2） （3） 。
三．解答题(共31分)
31、（3分）用笔画线表示导线，将图中的电路连接完整。要求：灯泡L1与L2并联；用电流表测通过L1的电流。
32.（5分） 小明同学做“用电流表测电流”实验的电路如图所示，请用笔画线代替导线将电路连接完整，使灯L1和L2并联连接，电流表测量通过灯L1的电流。为研究并联电路中的电流关系，他还应继续测量通过________和________的电流，然后归纳得出结论。
33．（4分）如图所示实物图中有一处连接错误，请将错误的导线上打叉，使开关为电路的总开关，并在右边虚线框中画出电路图。
34．（6分）如图电路由两个电灯、一个开关、一个电源组成。当开关S闭合时，电灯L1、L2都发光。过了一会儿，电灯都同时熄灭了；小李同学更换了其中一个灯泡，结果两盏灯又都亮了；他又把另一个灯泡取下，发现两个灯都熄灭了。请你：(1)用铅笔代替导线把此电路图连接完整；(2)分析这个电路中电流是什么关系？(3)讨论为什么两个电灯的亮度不一样？
35．（3分）设计电路图，用如图27所示的家用开关2只，同时控制一盏灯，两个开关能够独立控制灯的亮与熄，不受另一个开关通或断的影响。
36.（10分）小希用如图1所示电路来探究串联电路的电压特点。
（1）在拆接电路时，开关必须　 　。
（2）实验中选择　 　（填“相同”、“不同”或“有相同也有不同”）规格的小灯泡进行实验，结果更具代表性。
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC．经过多次实验，得到的数据记录在下表中。分析实验数据，你可得到串联电路的电压特点是
　（用文字表示）。
（4）小明分析图2表中数据，发现第二次实验两灯两端电压相同，认为小希一定是连接电路过程中出现了错误，将两灯连成了并联，小明的想法是　 　 的（填“正确”或“错误”）。
（5）小希进行多次实验的主要目的是　 （选填序号）。①寻找普遍规律 ②减小实验误差。
（6）如图3是某同学在测量了L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量小灯泡L2两端的电压，这一做法存在的问题是 。
（7）请你根据他们的实验过程和有关数据回答下列问题：
①在连接电路时，电压表应该 （填“串联”或“并联”）在被测电路中。
②上面设计的表格中存在的不足之处是物理量没有 。
教师样卷
一．选择题(每小题2分 共40分)
1．一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（　A　）
A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响
第1题图 第2题图 第3题图 第4题图
2．如图所示，在探究并联电路电流关系时，小明用电流表测出A、B、C三处电流分别为IA=0.5A，IB=0.3A，IC=0.2A，记录数据后，下一步首先应该做的是（　C　）
A．分析数据，得出结论
B．换用电流表的另一量程，再测出一组电流值
C．换用不同规格的小灯泡，再测出几组电流值
D．整理器材，结束实验
3、如图所示电路，下列情况下能组成串联电路的是（　C　）
A．S1、S2都闭合 B．S1闭合，S2断开 C．S1、S2都断开 D．S1断开，S2闭合
4.图所示的电路中，将开关S闭合，灯L1灯L2均发光，下列说法中正确的是（ B ）
A. 灯L1和灯L2串联
B. 灯L1和灯L2两端的电压一定相等
C. 通过灯L1的电流与通过灯L2的电流一定相等
D. 通过L1灯的电流与通过电源的电流一定相等
5、如图所示，电源电压为9V，且保持不变，开关S闭合后，电压表的示数为6V．则 （　B　）
A．L1两端的电压为3V B．L1两端的电压为6V
C．L2两端的电压为3V D．L2两端的电压为9V
第5题图 第6题图 第7题图 第8题图
6、如图所示的电路中，各个元件均能正常工作。当开关闭合后，下列说法正确的是 （　B　）
A．两表指针有明显偏转 B．两表指针几乎不动
C．电压表指针有明显偏转，电流表指针几乎不动
D．电流表指针有明显偏转，电压表指针几乎不动
7．图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　A　）
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
【解答】解：由电路图可知，两电阻串联，电压表V1测电源的电压，电压表V2测R2两端的电压，因串联电路中总电压等于各分电压之和，且两电压表指针位置相同确定量程，所以，电压表V1的量程为0～15V，分度值为0.5V，则电源的电压U＝10V，电压表V2的量程为0～3V，分度值为0.1V，则R2两端的电压U2＝2V，故CD错误
则R1两端的电压：U1＝U﹣U2＝10V﹣2V＝8V，A正确，B错误。故选：A。
8．如图甲所示的电路中，当闭合开关后两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（　B　）
A．0.7V，3.5V B．0.7V，2.8V C．3.5V，2.8V D．2.8V，0.7V
【解答】解：由电路图可知：电灯L1、L2串联，电压表V1测电源电压，电压表V2测L1两端的电压。因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；而两个电压表指针偏转相同，所以电压表V1的量程是0～15V，分度值为0.5V，示数为3.5V，即电源电压U＝3.5V；电压表V2的量程是0～3V，分度值为0.1V，示数0.7V，即L1两端的电压U1＝0.7V，由串联电路的特点可知L2两端的电压：U2＝U﹣U1＝3.5V﹣0.7V＝2.8V。
故选：B。
9．在如图所示的四个电路中，与实物图对应的是（　C　）
10．下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是 （　A　）
A．厨房中的油烟机里装有照明灯和电动机，既能同时工作又能单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的
11．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路图中合理的是 （　C　）
12．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是2.5V，按规律电压表V3的示数应为：（　C　）
A．0V B．2.5V C．5V D．无法确定
【解答】解：由电路图可知，两灯泡串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压，电压表V3测电源的电压，因为串联电路中总电压等于各分电压之和，所以电压表V3的示数即电源的电压为：U3＝U1+U2＝2.5V+2.5V＝5V。故选：C。
第12题图 第13题图 第14题图 第15题图 第16题图
13．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V．下列判断不正确的是（　D　）
A．通过灯L1的电流为0.3 A B．灯L1两端的电压为8V
C．灯L2两端的电压为8 V D．电源两端的电压为16 V
【解答】解：由图可知，两灯并联，电流表A2测量灯L2的电流，A1测量干路中的电流，电压表既测L2两端电压；A、根据并联电路电流的特点可得通过灯L1的电流，I1＝I﹣I2＝0.8A﹣0.5A＝0.3A，故A正确；BCD、电压表测量灯泡L2两端的电压，根据并联电路电压的特点，电源电压和灯L1两端的电压也是8V，故BC正确，D错误；故选：D。
14．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（　A　）
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V
15．小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示。关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的是 （　A　）
A．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联
B．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联
C．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联
D．若该小灯处断路，众小灯串联：若该小灯处短路，众小灯并联
16、如图，某同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧。关于该实验的分析正确的是 （　D　）
A．该实验会引起实验者触电 B．该实验能说明短路带来的危害
C．实验中铝箔纸只发生物理变化 D．实验时用普通纸代替铝箔纸也能燃烧
17. 小光同学想测L1的电流，不小心把电流表接成如图的情况，以下说法正确的是（ D ）
A. L1、L2均发光，电流表有示数； B. L1、L2均发光，电流表无示数；
C. L2发光，L1不发光，电流无示数； D. L2发光，L1不发光，电流有示数。
第17题图 第18题图 第19题图
18. 如图，要想直接测出通过灯L2的电流，应将电流表（ C ）
A. 接在a处 B. 接在b处 C. 接在c处 D. 接在a、b、c处都可以
19．在实验考试“探究串联电路的电压关系”中，某同学按如图a所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（　A　）
A．实验操作、读数正确，三次测量结果可能会出现Uac≠Uab+Ubc
B．测出Uab间电压后，保持b不动，将a改接到c，可以测出Ubc
C．连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D．实验时电压表示数Uab＝Uac，且示数不为0，一定是a、b之间发生了断路
【解答】解：A、若出现Uac≠Uab+Ubc，即Uab+Ubc与Uac间电压不相等，但在测量误差允许的范围内，可以得出：串联电路两端的总电压等于各用电器两端电压之和，故A正确；B、用电压表测出Uab间电压后，保持b不动，将a改接到c，虽然电压表此时与L2并联，但电流从电压表负接线柱流入，闭合开关后，电压表指针会反偏，所以不能测出L2两端的电压，故BC、连接好电路，闭合开关后若电压表的指针指在了0刻度线的左边时，即指针反向偏转，说明电压表正负接线柱接反了，需要将电压表的正负极接线柱互换，故C错误；D、实验时电压表示数Uab＝Uac，且示数不为0，可能是a、b之间发生了断路或b、c间发生了短路，故D错误。故选：A。
20．在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（　C　）
A．在连接电路过程中，开关要保持断开状态
B．在不确定待测电压时，应该先采用大量程试触
C．测量时，应该尽量选取相同规格的灯泡进行实验
D．电压表应该与待测用电器并联
【解答】解：A、为保证电路安全，连接电路时应断开开关，故A正确；B、在不确定待测电压时，应该先采用大量程试触，故B正确；C、测量时，应该尽量选取不同规格的灯泡进行实验，故C错误；D、电压表应与被测电路并联，故D正确；本题选错误的，故选C。
二．填空题( 每空1分 共29分)
21．三节新干电池串联起来的总电压是　 　V；对人体来说，安全电压一般不高于　 V；家用冰箱正常工作时的电流约为1　 （填上合适单位的字母）。【答案】4.5；36；A；
22．在图中，当开关闭合时，测得通过A点和B点的电流都是0.4A，则甲图中通过C点处的电流是　 　A；乙图中通过C点的电流是　 　A。【答案】．0.4；0.8；
第22题图 第23题图 第24题图 第25题图
23．夜幕降临，城镇道路两侧的树上和商店门前，彩灯五光十色，霓虹灯闪跃跳动，扮靓着城市，如图所示。
（1）当其中的一个彩灯损坏断路后，整串彩灯同时熄灭，说明彩灯间的连接是　 　联。
用如图所示的小彩灯串联成串，一个彩灯熄灭后，其余依然明亮，但取走任一只灯，整串灯也会熄灭。原因是小彩灯正常发光时，电流从　 　通过，灯丝断裂时，电流能从 　中通过（选填“灯丝”或“金属丝”）。
【答案】串；灯丝；金属丝；
24. 如图所示的电路中，当开关S闭合，S1、S2断开时，灯泡 串联；当开关S、S1、S2均闭合时，灯泡 并联，此时电流表测的是灯泡 中的电流。
【答案】. L1L3 L1L2 L2
25.如图所示，只闭合开关S1和S2时，灯L2____________，电流表测的是通过_____________的电流；要使L1和L2串联，正确的做法是_____________；要使L1和L2并联，正确的做法是_____________，这时电流表测的是_____________的电流。
【答案】. 不亮 L1 闭合开关S2 断开S1、S3 闭合开关S1、S3断开S2 干路
26. 某同学进行了如下实验：根据下图连接好实物，用电流表分别测出I、I1、I2，改变电源电压，重复实验，记录数据如下表。
（1）该实验探究的问题是 ；
（2）该同学根据实验得出结论：并联电路中，干路电流的大小为支路电流的2倍。该实验有不完善之处，请你提出改进的建议： 。
实验次数 I1/A I2/A I/A
1 0.2 0.2 0.4
2 0.3 0.3 0.6
3 0.4 0.4 0.8
【答案】（1）并联电路中电流的特点；（2）换用规格不同的灯泡进行多次实验
27．如图甲所示电路中的两个电灯是　 　联，电流表A1的示数如图乙所示，则A1的示数为　 　A，电流表A2的示数为0.9A，则L1中的电流是　 　A．则L2中的电流是　 　A．
【答案】并；1.6；0.7；0.9；
第27题图 第28题图 第29题图 第30题图
如图所示电路中，在甲、乙、丙处填入相应电表使L1、L2并联，则　 　接电压表，
　 　接电流表。
【答案】乙；甲、丙；
29．如图所示，若要使L1和L2两灯组成并联电路，则应闭合开关　 　，断开开关　 　；若要两灯组成串联电路，则应闭合开关　 　，断开开关　 　。
【答案】S1、S3；S2；S2；S1、S3；
30． 当如图所示的电路接通以后，发现电流表A1的读数比电流表A2的读数要大一些，原因可能是（要求答出3种不同的原因）：（1） ；
（2） （3） 。
【答案】 （1）可能是A1和A2本身不精确；（2）可能是两表所接量程不同，而按相同的量程去读数的；（3）电路未接通之前，电流表的指针不在零刻线处；（4）电流表接线柱与导线之间接触不良，使得电表示数不稳定；（5）读数马虎，错读示数。
三．解答题(共31分)
31、（3分）用笔画线表示导线，将图中的电路连接完整。要求：灯泡L1与L2并联；用电流表测通过L1的电流。
【答案】、
32.（5分） 小明同学做“用电流表测电流”实验的电路如图所示，请用笔画线代替导线将电路连接完整，使灯L1和L2并联连接，电流表测量通过灯L1的电流。为研究并联电路中的电流关系，他还应继续测量通过________和________的电流，然后归纳得出结论。
【答案】 灯L2 干路中
33．（4分）如图所示实物图中有一处连接错误，请将错误的导线上打叉，使开关为电路的总开关，并在右边虚线框中画出电路图。
【答案】
34．（6分）如图电路由两个电灯、一个开关、一个电源组成。当开关S闭合时，电灯L1、L2都发光。过了一会儿，电灯都同时熄灭了；小李同学更换了其中一个灯泡，结果两盏灯又都亮了；他又把另一个灯泡取下，发现两个灯都熄灭了。请你：(1)用铅笔代替导线把此电路图连接完整；(2)分析这个电路中电流是什么关系？(3)讨论为什么两个电灯的亮度不一样？
【答案】（1）(2)串联，电流处处相等；(3)两个电灯上的电压不相同
35．（3分）设计电路图，用如图27所示的家用开关2只，同时控制一盏灯，两个开关能够独立控制灯的亮与熄，不受另一个开关通或断的影响。
【答案】
36.（10分）小希用如图1所示电路来探究串联电路的电压特点。
（1）在拆接电路时，开关必须　 　。
（2）实验中选择　 　（填“相同”、“不同”或“有相同也有不同”）规格的小灯泡进行实验，结果更具代表性。
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC．经过多次实验，得到的数据记录在下表中。分析实验数据，你可得到串联电路的电压特点是
　（用文字表示）。
（4）小明分析图2表中数据，发现第二次实验两灯两端电压相同，认为小希一定是连接电路过程中出现了错误，将两灯连成了并联，小明的想法是　 　 的（填“正确”或“错误”）。
（5）小希进行多次实验的主要目的是　 （选填序号）。①寻找普遍规律 ②减小实验误差。
（6）如图3是某同学在测量了L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量小灯泡L2两端的电压，这一做法存在的问题是 。
（7）请你根据他们的实验过程和有关数据回答下列问题：
①在连接电路时，电压表应该 （填“串联”或“并联”）在被测电路中。
②上面设计的表格中存在的不足之处是物理量没有 。
【答案】（1）断开；（2）有相同也有不同；（3）串联电路两端的总电压等于各串联电阻两端的电压之和；（4）错误；（5）①；（6）正负接线柱接反 （7）并联、 单位
