13.1磁场磁感线
一、选择题（1-14多选题，15-118多选题）
1．关于磁感线和电场线的说法中正确的是（　　）
A．磁感线是人们为了研究问题的方便而假想的曲线，而电场线是真实存在的
B．磁感线是封闭曲线，电场线不是封闭曲线
C．磁感线是从N极出发S极终止，电场线是从正电荷出发负电荷终止
D．磁感线是磁场中铁屑排列成的曲线，而电场线是点电荷在电场中运动的轨迹
2．如图所示是常见永磁体的磁场，下列说法正确的是（　　）
A．磁感线总是从极到极，两条磁感线的空隙处一定不存在磁场
B．磁感线上每一点的切线方向都跟该点的磁场方向一致，磁感线有可能相交
C．磁场是客观存在于磁极或电流周围的一种物质
D．磁感线是客观存在于磁极或电流周围的一种物质
3．如图所示，当圆环通有顺时针方向的电流I时，环中点A处的磁场方向是（　　）
A．沿着纸面向上 B．沿着纸面向下
C．垂直纸面向里 D．垂直纸面向外
4．下列所示各图中，小磁针的指向错误的是（ ）
A． B． C． D．
5．如图所示，在一沿南北方向水平放置的直导线正下方有一小磁针。在导线中通有某一方向电流，小磁针静止时N极指向西偏北方向，由此可推断（　　）
A．此时导线中的电流方向为由北向南
B．若导线中通有相反方向的电流，小磁针静止时N极将指向东偏南方向
C．若将小磁针放置到导线正上方，小磁针静止时N极仍指向西偏北方向
D．若将导线中的电流增大，小磁针N极将略向西偏转

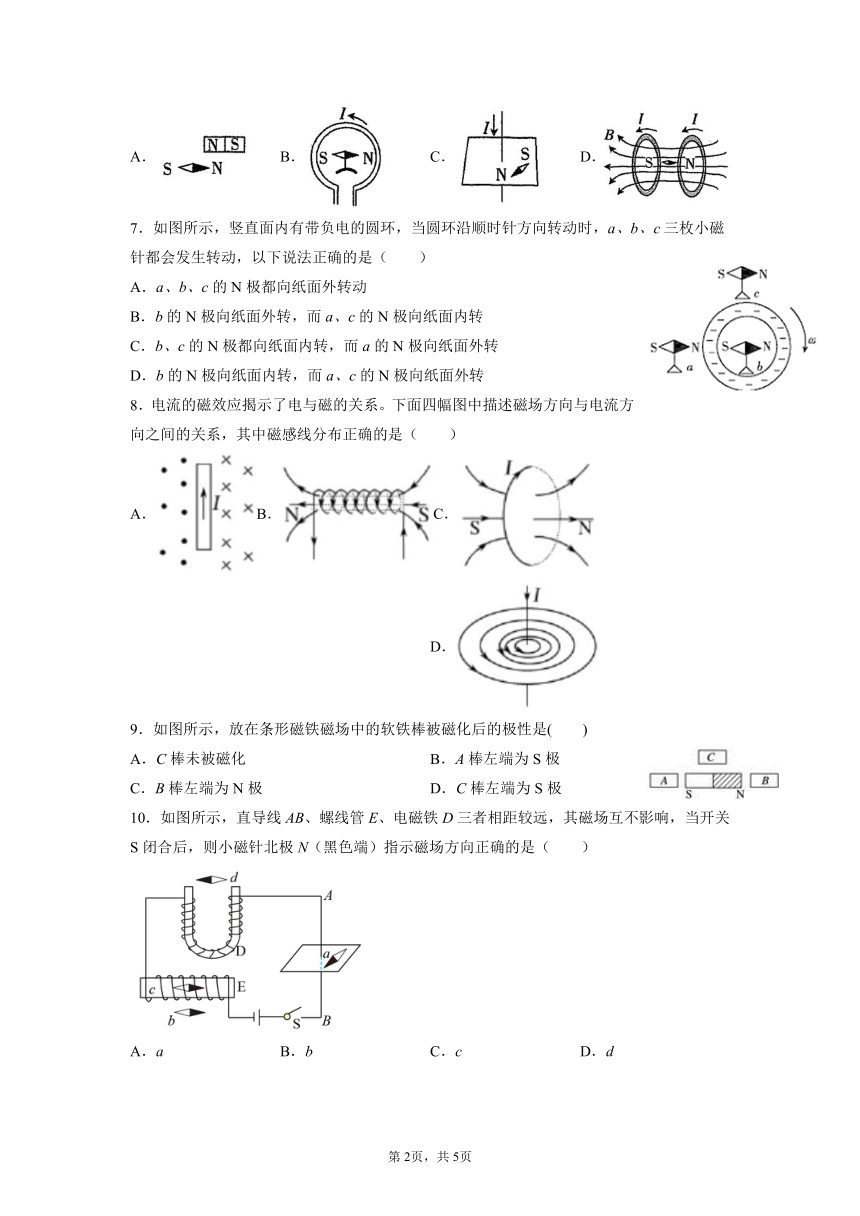

6．下列图像中，小磁针静止时的方向正确的是（　　）
A． B． C． D．
7．如图所示，竖直面内有带负电的圆环，当圆环沿顺时针方向转动时，a、b、c三枚小磁针都会发生转动，以下说法正确的是（　　）
A．a、b、c的N极都向纸面外转动
B．b的N极向纸面外转，而a、c的N极向纸面内转
C．b、c的N极都向纸面内转，而a的N极向纸面外转
D．b的N极向纸面内转，而a、c的N极向纸面外转
8．电流的磁效应揭示了电与磁的关系。下面四幅图中描述磁场方向与电流方向之间的关系，其中磁感线分布正确的是（　　）
A．B．C． D．
9．如图所示，放在条形磁铁磁场中的软铁棒被磁化后的极性是(　　)
A．C棒未被磁化 B．A棒左端为S极
C．B棒左端为N极 D．C棒左端为S极
10．如图所示，直导线AB、螺线管E、电磁铁D三者相距较远，其磁场互不影响，当开关S闭合后，则小磁针北极N（黑色端）指示磁场方向正确的是（　　）
A．a B．b C．c D．d
11．下列各图中，已标出电流I、磁感应强度B的方向，其中符合安培定则的是（　　）
A．B．C．D．
12．如图所示，通电直导线中电流方向向上，则在纸面内位于导线右侧A点的磁场方向（　　）
A．向右 B．向左
C．垂直纸面向里 D．垂直纸面向外
13．原来静止的可以自由转动的小磁针如图所示，当一束带负电的粒子沿水平方向从左向右飞过小磁针的下方时，小磁针的S极（　　）
A．向纸内偏转 B．向纸外偏转
C．向下偏转 D．向上偏转
14．如图所示，两根靠近但彼此绝缘的直导线互相垂直，通以大小相同的电流，在哪一个区域两根导线产生的磁场方向一致且向里（　　）
A．I区 B．II区
C．III区 D．IV区
15．依据安培分子电流假说理论，关于磁场的说法中正确的是 （　　）
A．磁铁的磁场和电流的磁场一样，都是由电荷的运动产生的
B．电流的磁场是由电荷的运动产生的，永磁体的磁场不是由电荷的运动产生的
C．电荷的运动不一定能产生磁场
D．不同的物体产生磁场的原因是相同的
16．关于磁体与磁体间、磁体与电流间、电流与电流间相互作用的示意图，以下正确的是（　　）
A．磁体 磁场 磁体 B．磁体 磁场 电流
C．电流 电场 电流 D．电流 磁场 电流
17．通电螺线管内有一在磁场力作用下面处于静止的小磁针，磁针指向如图所示，则（　　）
A．螺线管的P端为N极，a接电源的正极
B．螺线管的P端为N极，a接电源的负极
C．螺线管内的磁场方向由P端向Q端
D．螺线管内的磁场方向由Q端向P端
18．下列各图中，已标出电流I、磁感应强度B的方向，其中符合安培定则的是（　　）
A．B．C． D．
二、非选择题
19．历史上对地磁场的形成有这样一种看法：我们居住的地球是一个带电星球，它带的电荷量约为。由于地球自西向东旋转，会形成许多环形电流，如图所示。由此猜想地球带的是________（选填“正”或“负”）电。
21．如图所示，甲、乙是直线电流的磁场，丙、丁是环形电流的磁场，戊、己是通电螺线管的磁场，试在各图中补画出电流方向或磁感线方向．
参考答案
1．B
2．C
3．C
4．C
5．D
6．C
7．B
8．A
9．B
10．C
11．C
12．C
13．B
14．D
15．AD
16．ABD
17．BD
18．AB
19．负
20．
