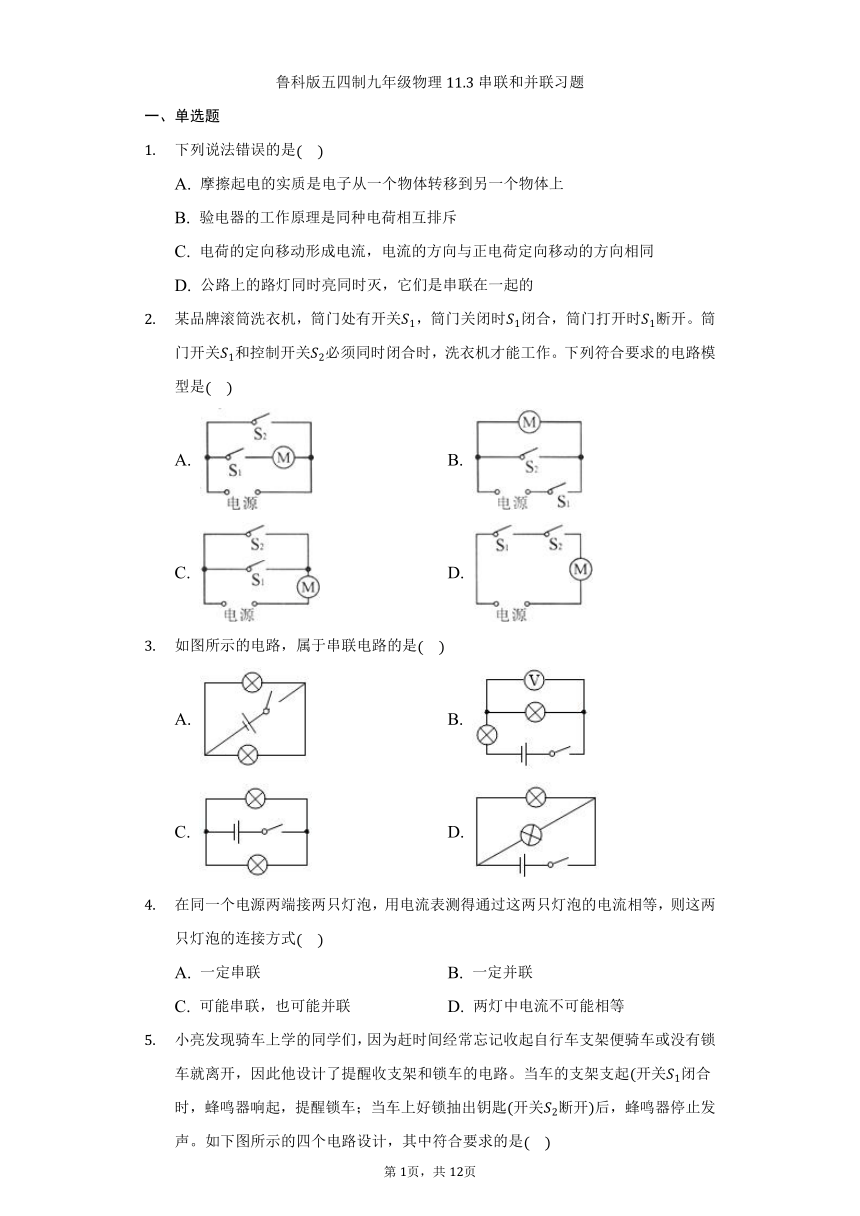

鲁科版五四制九年级物理11.3串联和并联习题
一、单选题
下列说法错误的是
A. 摩擦起电的实质是电子从一个物体转移到另一个物体上
B. 验电器的工作原理是同种电荷相互排斥
C. 电荷的定向移动形成电流，电流的方向与正电荷定向移动的方向相同
D. 公路上的路灯同时亮同时灭，它们是串联在一起的
某品牌滚筒洗衣机，筒门处有开关，筒门关闭时闭合，筒门打开时断开。筒门开关和控制开关必须同时闭合时，洗衣机才能工作。下列符合要求的电路模型是
A. B.
C. D.
如图所示的电路，属于串联电路的是
A. B.
C. D.
在同一个电源两端接两只灯泡，用电流表测得通过这两只灯泡的电流相等，则这两只灯泡的连接方式
A. 一定串联 B. 一定并联
C. 可能串联，也可能并联 D. 两灯中电流不可能相等
小亮发现骑车上学的同学们，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他设计了提醒收支架和锁车的电路。当车的支架支起开关闭合时，蜂鸣器响起，提醒锁车；当车上好锁抽出钥匙开关断开后，蜂鸣器停止发声。如下图所示的四个电路设计，其中符合要求的是
A. B.
C. D.

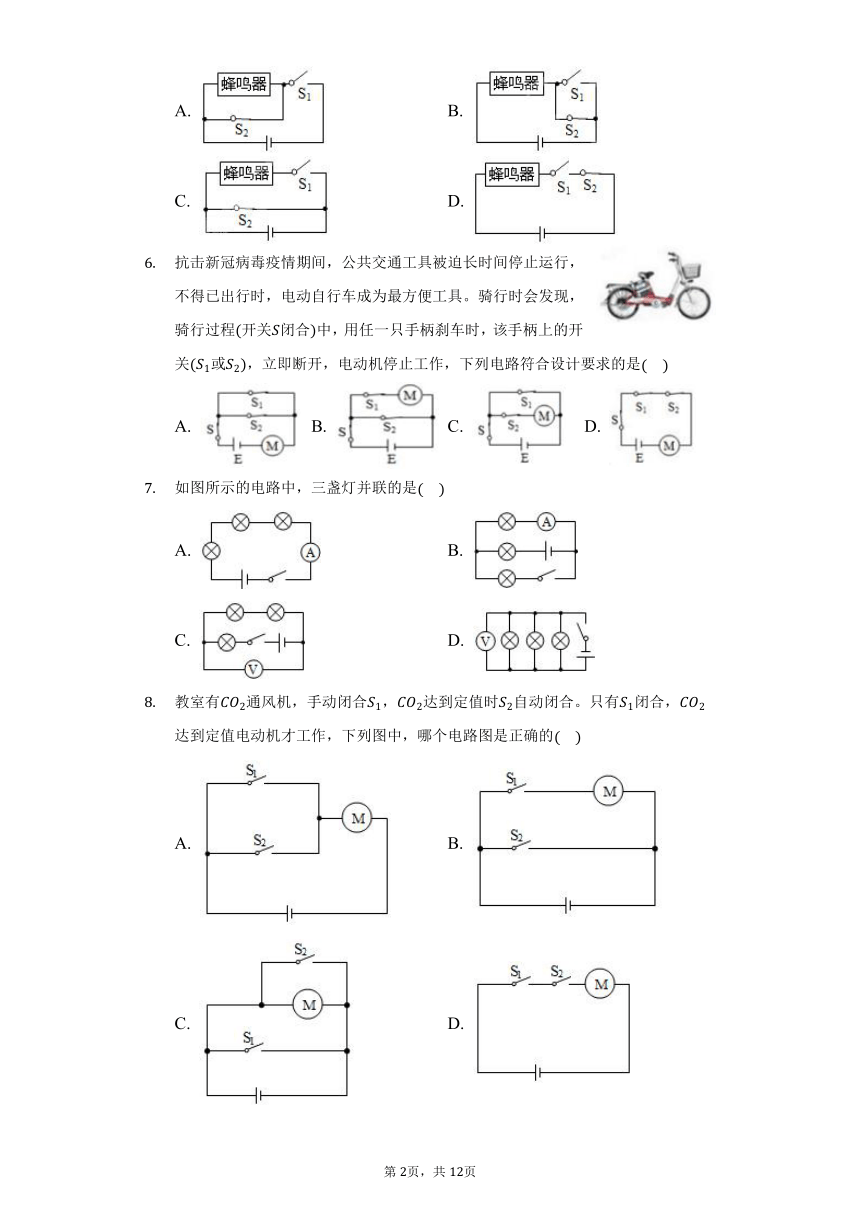

抗击新冠病毒疫情期间，公共交通工具被迫长时间停止运行，不得已出行时，电动自行车成为最方便工具。骑行时会发现，骑行过程开关闭合中，用任一只手柄刹车时，该手柄上的开关或，立即断开，电动机停止工作，下列电路符合设计要求的是
A. B. C. D.
如图所示的电路中，三盏灯并联的是
A. B.
C. D.
教室有通风机，手动闭合，达到定值时自动闭合。只有闭合，达到定值电动机才工作，下列图中，哪个电路图是正确的
A. B.
C. D.
奥运会击剑赛男子花剑个人赛决赛中，我国选手雷声为中国击剑队第一次获得奥运会男子花剑金牌。击剑比赛中，当甲方运动员的剑图中用“”表示击中乙方的导电服时，电路导通，乙方指示灯亮。反之，当乙击中甲时，甲方指示灯亮，下面能反映这种原理的电路是
A. B.
C. D.
如图所示的电路中，属于串联的是
A. 甲 B. 乙 C. 丙 D. 丁
二、填空题
如图所示的电路中有两只灯泡、，现要使两只灯泡并联连接，开关的开合情况是______；若三个开关都闭合，结果是______。
汽车各个转向灯能独立工作，因此转向灯的连接方式是______联的；给汽车蓄电池充电时，蓄电池相当于______选填“用电器”或“电源”。
如图是一种声光报警器的电路图，当开关、闭合时，灯______、铃______；当开关______时，灯亮同时铃响。
三、实验探究题
小刚和小强在进行连接串、并联电路的实验。
在连接电路过程中，开关应该是______选填“断开”或“闭合”的。
小刚连接了如图所示电路，如果闭合开关，将会出现______选填“通路”、“开路”“短路”现象。

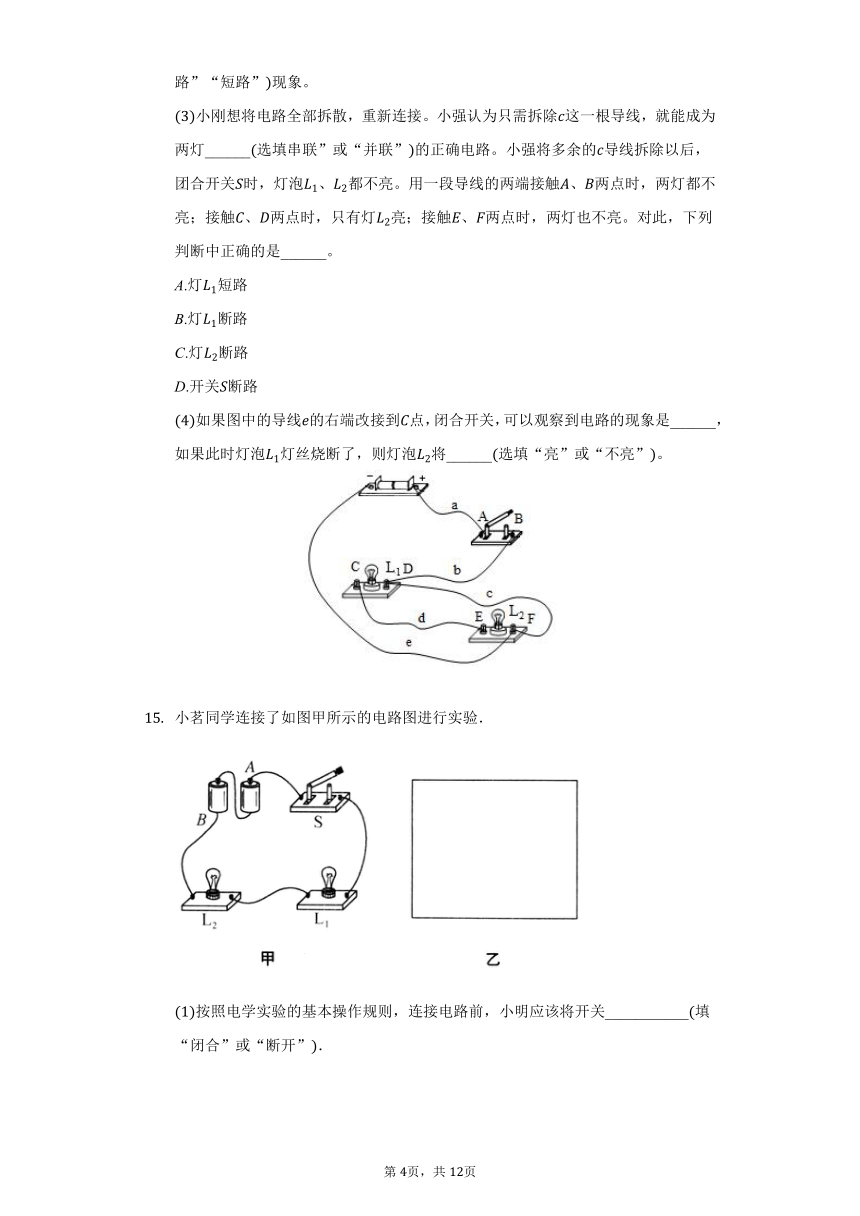

小刚想将电路全部拆散，重新连接。小强认为只需拆除这一根导线，就能成为两灯______选填串联”或“并联”的正确电路。小强将多余的导线拆除以后，团合开关时，灯泡、都不亮。用一段导线的两端接触、两点时，两灯都不亮；接触、两点时，只有灯亮；接触、两点时，两灯也不亮。对此，下列判断中正确的是______。
A.灯短路
B.灯断路
C.灯断路
D.开关断路
如果图中的导线的右端改接到点，闭合开关，可以观察到电路的现象是______，如果此时灯泡灯丝烧断了，则灯泡将______选填“亮”或“不亮”。
小茗同学连接了如图甲所示的电路图进行实验．
按照电学实验的基本操作规则，连接电路前，小明应该将开关___________填“闭合”或“断开”．
连接完电路后闭合开关，灯泡和均发光，此时电路中的电流方向从到，则电源的正极在___________填“”或“”端，在图乙方框中画出电路的电路图．
小明将开关断开，然后把灯泡两端的接线柱用一根导线相连接，小明再次闭合开关，灯泡将___________填“发光”或“不发光”．
受上面实验现象启发，为了让两盏灯同时熄灭，小明认为可以不断开开关，而用一根导线同时连接图甲中灯泡左端和灯泡的右端接线柱即可．根据所学知识，我们应该告诉小明___________填“能”或“不能”这样操作，具体的原因是__________________________________________________．
答案和解析
1.【答案】
【解析】解：、摩擦起电实质是电荷的转移，即电子从一个物体转移到另一个物体，故A正确；
B、验电器的工作原理是同种电荷相互排斥，故B正确；
C、物理学规定：正电荷定向移动的方向为电流方向，故C正确；
D、公路上的路灯同时亮同时灭，当一盏灯坏掉后，其它灯仍可以正常工作，因此它们是并联的，故D错误。
故选：。
摩擦起电实质是电荷的转移，即电子从一个物体转移到另一个物体；
验电器的工作原理是同种电荷相互排斥；
电荷的定向移动形成电流，规定正电荷定向移动的方向为电流方向，在金属导体中自由电子定向移动的方向与电流的方向相反；
串联电路中各用电器相互影响，并联电路中各用电器互不影响。
本题考查摩擦起电，验电器原理，串并联电路，以及电流的方向，是一道电学综合题。
2.【答案】
【解析】
【分析】
本题考查的是电路的设计，关键是理解串、并联电路的特点以及开关在电路中的作用．
串联电路的各个用电器相互影响；并联电路的各个用电器互不影响．
【解答】
A.开关闭合时电源短路，故A不符合题意；
B.两个开关同时闭合时，电源被短路，故B不符合题意；
C.任意一个开关闭合时，电动机就会工作，故C不符合题意；
D.只有两个开关同时闭合时，电动机才能工作，说明两个开关是串联的，故D符合题意．
故选D．
3.【答案】
【解析】解：、两只灯泡并列连接，工作时互不影响，为并联电路，故A错误；
B、电流依次流过两只灯泡，只有一条流通路径，为串联电路，故B正确；
C、两只灯泡并列连接，工作时互不影响，为并联电路，故C错误；
D、两只灯泡并列连接，工作时互不影响，为并联电路，故D错误。
故选：。
串联电路中，电流的路径只有一条，各元件顺次逐个连接，并联电路中，电流有多条路径，各用电器并列连接，工作时互不影响，据此来结合电路图进行判断。
明确串并联电路的特点，根据串联电路只有一条路径，并联电路有多条路径，可对电路图的连接情况做出判断。
4.【答案】
【解析】解：两只灯泡串联时，用电流表测得通过这两只灯泡的电流相等；
两只灯泡并联时，如果它们的规格相同，通过这两只灯泡的电流也会相等。
因此这两只灯泡可能是串联，也可能是并联。
故选：。
串联电路：电流只有一条路径，各用电器相互影响，通过各用电器的电流处处相等；
并联电路：电流有多条路径，各用电器互不影响，干路电流等于各支路电流的和。
在探究并联电路电流规律时，一定要换用不同规格的灯泡多做几次实验，以免得出错误结论。
5.【答案】
【解析】解：
由题知，当车支架支起闭合时蜂鸣器响起，当车上锁断开，蜂鸣器停止发声，说明、闭合时蜂鸣器工作，只闭合其中一个开关时蜂鸣器不工作，则两开关串联共同控制蜂鸣器。
A、由电路图可知，当车支架支起闭合时，会造成电源短路，蜂鸣器不工作，故A错误；
B、由电路图可知，闭合，无论车支架是否支起是否闭合时，蜂鸣器都工作，故B错误；
C、由电路图可知，闭合，无论车支架是否支起是否闭合时，都会造成电源短路，故C错误；
D、由电路图可知，当车支架支起闭合时，电路为通路，蜂鸣器响起，当车上锁断开，电路断路，蜂鸣器停止发声，故D正确。
故选：。
由题意可知，当车的支架支起时蜂鸣器响起，说明、、电源、蜂鸣器组成的电路通路；当车上好锁抽出钥匙后蜂鸣器停止发声，说明、、电源、蜂鸣器组成的电路断路，据此逐项分析选项。
本题考查了电路图的设计，根据题意得出两开关的连接方式和工作状态是关键。
6.【答案】
【解析】解：
由题知，任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关相互影响、不能独立工作，所以两开关应串联接在电路中，根据选项可知符合题意，不符合题意。
故选：。
本题要牢牢把握住关键点“任一只手柄刹车时，开关立即断开、电动机停止工作”，从而判断出两个开关的连接方式是串联。
7.【答案】
【解析】解：图中的三个灯泡依次连接，是串联电路，不符合题意。
图中的两个灯泡并联后与另外一个灯泡串联连接，是混联电路，不符合题意。
图中三个灯泡并列连接，因此它们是并联，符合题意。
故选：。
串联电路是将各元件依次连接，并联电路是将各用电器并列连接。
本题考查了串联和并联的概念。把几个用电器首尾相接，连入电路就是串联。把几个用电器首首相接，尾尾相接，再连入电路，就是并联。
8.【答案】
【解析】解：由题意，只有手动闭合，达到定值时闭合电动机才工作，即两开关同时闭合时电动机才工作，只闭合其中一个开关电动机都不能工作，所以两开关串联后再控制电动机，由各选项图知，D正确，ABC错误。
故选：。
根据题意和，手动闭合后，再闭合开关电动机才工作确定两开关的连接，结合四个图示分析。
本题考查根据要求设计电路，关键是根据要求确定两开关的连接。
9.【答案】
【解析】解：
当甲方运动员的剑击中乙方的导电服时，乙方指示灯亮，而甲方指示灯不会亮；同理，当乙方运动员的剑击中甲方的导电服时，甲方指示灯亮，而乙方指示灯不会亮，由此可知甲方指示灯和乙方指示灯可以单独工作，并且互不影响，因此甲、乙指示灯为并联连接；同时甲方开关控制乙方指示灯的工作；乙方开关控制甲方指示灯的工作；所以选项电路符合要求。
故选：。
当甲方运动员的剑击中乙方的导电服时，乙方指示灯亮，而甲方指示灯不会亮；同理，当乙方运动员的剑击中甲方的导电服时，甲方指示灯亮，而乙方指示灯不会亮，由此可知这两盏灯的连接方式为并联，且与乙方的灯串联，与甲方的灯串联。
解答本题需要根据串、并联电路的特点分析出两灯的连接方式，并根据题意判定出这两灯分别与哪个开关串联。
10.【答案】
【解析】解：电流依次流过两只灯泡，只有一条流通路径，为串联电路，故甲图符合题意。三只灯泡并列连接，工作时互不影响，为并联电路，故乙图不符合题意。三只灯泡并列连接，工作时互不影响，为并联电路，故丙图不符合题意。电路中电流有两条路径，两只灯泡先并联，再与第三只灯泡串联，为混联电路，故丁图不符合题意。
故选：。
串联电路中，电流的路径只有一条，各元件顺次逐个连接；并联电路中，电流有多条路径，各用电器并列连接，工作时互不影响，据此来结合电路图进行判断。
知道串并联电路的特点，记住串联电路中，电流的路径只有一条，并联电路中，电流有多条路径，是正确解答的关键。
11.【答案】、闭合，断开 电源短路
【解析】解：
由电路图可知，当、闭合，断开时，两灯泡并列连接，电路有两条电流路径，两灯泡并联；
由电路图可知，当三个开关都闭合时，没有经过用电器直接把电源两极连接起来，电源短路，会烧毁电源。
故答案为：、闭合，断开；电源短路。
各电路元件顺次连接的连接方式是串联，串联电路只有一条电流路径；各电路元件并列连接的连接方式是并联，并联电路有多条电流路径；
不经过用电器用导线直接把电源两极连接起来，会造成电源短路，这是严禁的。分析电路结构，然后答题。
本题考查了电路连接方式的判断，知道串并联电路特点、短路的概念，分析清楚电路结构即可正确解题。
12.【答案】并 用电器
【解析】解：汽车各转向灯能独立工作，互不影响，因此转向灯是并联的；
给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器。
故答案为：并；用电器。
在串联电路中各用电器互相影响，在并联电路中各用电器互不影响；
蓄电池供电时，提供电能，是电源；对蓄电池充电时，消耗电能为用电器。
本题考查了串并联的判断、蓄电池充电时的能量转化，属于基础题目。
13.【答案】亮 不响 闭合、断开
【解析】解：当开关、均闭合时，电铃由于被导线短路没有电流通过，所以只有灯泡可以发光，灯亮，铃不响。
当开关闭合，断开时，电流经灯泡、电铃、开关回负极，灯亮同时铃响。
故答案为：亮；不响；闭合、断开。
判断开关闭合后，用电器是否可以正常工作，可以从以下几个方面来考虑：
电路是否有电源；电路中是否有断路的情况；用电器或电源是否被短路；
然后结合各电路的实际情况进行分析。
此题是结合电路图考查电路中用电器的连接情况，要会结合开关的组合分析电路中电流的流向，从而可以判断电路状态。
14.【答案】断开 短路 串联 两个灯泡都发光 亮
【解析】解：连接电路时，开关必须处于断开状态；
根据电路图可知，电源两极直接将导线连接起来，形成了电源短路，因此灯泡都不发光；
根据电路图可知，拆除这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，因此两灯串联连接；
小强将多余的导线拆除以后，闭合开关时，小电灯、都不亮，说明电路出现了断路；
用一段导线的两端接触、两点时，两灯都不亮，说明开关完好；接触、两点时，只有灯亮，说明灯断路，故选B；
如果图中的导线的右端改接到点，闭合开关，此时电流的路径有两条，该电路为并联电路，两个灯泡都发光；如果此时灯泡灯丝烧断了，由于并联电路各支路互不影响，所以灯泡依然发光。
故答案为：断开；短路；串联；；两个灯泡都发光；亮。
连接电路时，开关必须处于断开状态；
导线将电源两极连接起来的电路叫短路；短路时，用电器都不能工作，电源将被烧坏；
串联电路中，电流只有一条路径；并联电路中，电流有两条或多条路径；串联电路中两灯泡都不亮，说明电路出现断路，根据导线连接的位置以及灯泡的发光情况判断电路断路的位置；
根据导线的位置判定电路的连接方式；并联电路中，各支路互不影响。
本题考查了连接电路的注意事项、故障分析、电路的状态的识别，难度不大，要掌握。
15.【答案】断开 ；如图所示
不发光 不能 ；会造成电源短路
【解析】为了保护电路，连接电路前，开关应断开．
电路中的电流方向从到，则电源的正极在端．
将开关断开，然后把灯泡两端的接线柱用一根导线相连接，再次闭合开关，导线将灯短路，不发光．
用一根导线同时将灯泡左端和灯泡右端接线柱连接起来，此时两灯泡被短路，两灯泡都不发光，同时造成电源短路，会烧坏电源．
第2页，共2页
第1页，共1页
