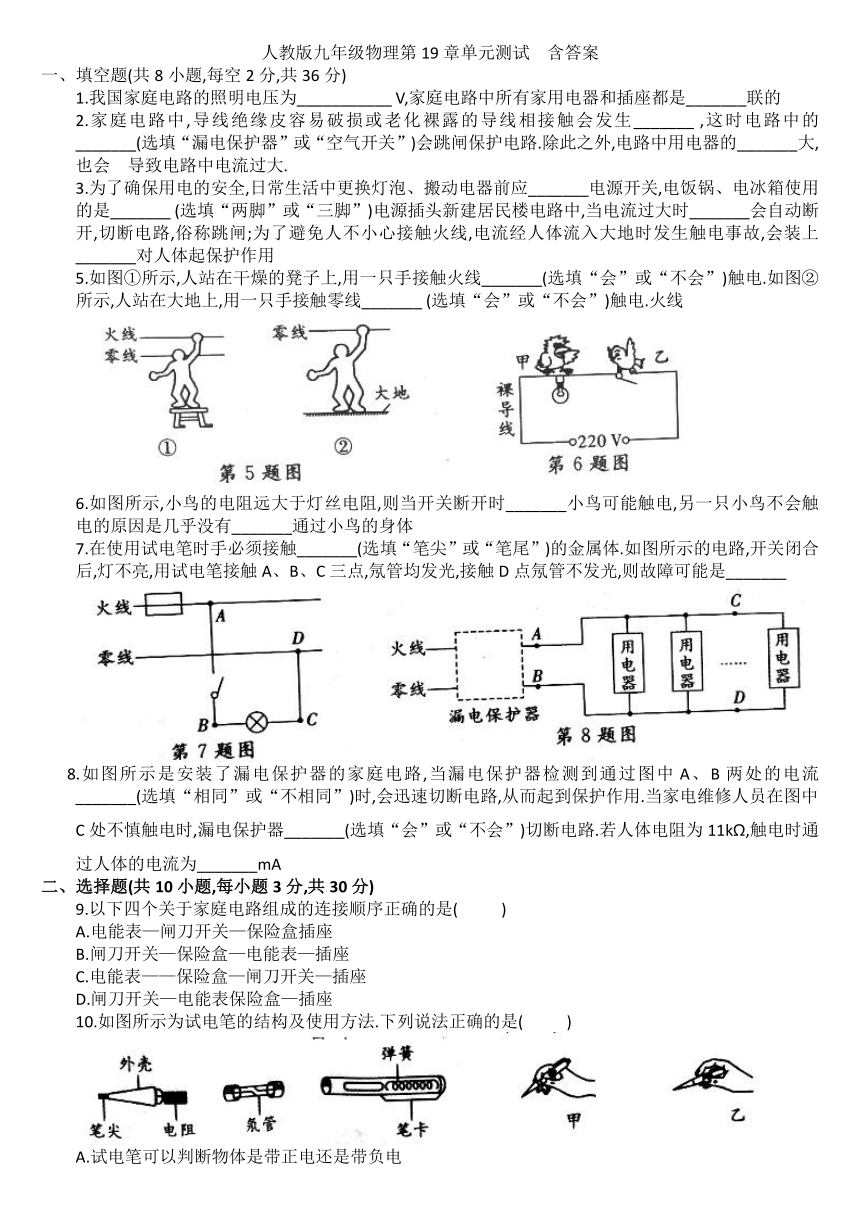

人教版九年级物理第19章生活用电单元测试 含答案

人教版九年级物理第19章单元测试 含答案
一、填空题(共8小题,每空2分,共36分)
1.我国家庭电路的照明电压为___________ V,家庭电路中所有家用电器和插座都是_______联的
2.家庭电路中,导线绝缘皮容易破损或老化裸露的导线相接触会发生_______ ,这时电路中的_______(选填“漏电保护器”或“空气开关”)会跳闸保护电路.除此之外,电路中用电器的_______大,也会 导致电路中电流过大.
3.为了确保用电的安全,日常生活中更换灯泡、搬动电器前应_______电源开关,电饭锅、电冰箱使用的是_______ (选填“两脚”或“三脚”)电源插头新建居民楼电路中,当电流过大时_______会自动断开,切断电路,俗称跳闸;为了避免人不小心接触火线,电流经人体流入大地时发生触电事故,会装上_______对人体起保护作用
5.如图①所示,人站在干燥的凳子上,用一只手接触火线_______(选填“会”或“不会”)触电.如图②所示,人站在大地上,用一只手接触零线_______ (选填“会”或“不会”)触电.火线
6.如图所示,小鸟的电阻远大于灯丝电阻,则当开关断开时_______小鸟可能触电,另一只小鸟不会触电的原因是几乎没有_______通过小鸟的身体
7.在使用试电笔时手必须接触_______(选填“笔尖”或“笔尾”)的金属体.如图所示的电路,开关闭合后,灯不亮,用试电笔接触A、B、C三点,氖管均发光,接触D点氖管不发光,则故障可能是_______
8.如图所示是安装了漏电保护器的家庭电路,当漏电保护器检测到通过图中A、B两处的电流_______(选填“相同”或“不相同”)时,会迅速切断电路,从而起到保护作用.当家电维修人员在图中C处不慎触电时,漏电保护器_______(选填“会”或“不会”)切断电路.若人体电阻为11kΩ,触电时通过人体的电流为_______mA
二、选择题(共10小题,每小题3分,共30分)
9.以下四个关于家庭电路组成的连接顺序正确的是( )
A.电能表—闸刀开关—保险盒插座
B.闸刀开关—保险盒—电能表—插座
C.电能表——保险盒—闸刀开关—插座
D.闸刀开关—电能表保险盒—插座
10.如图所示为试电笔的结构及使用方法.下列说法正确的是( )
A.试电笔可以判断物体是带正电还是带负电

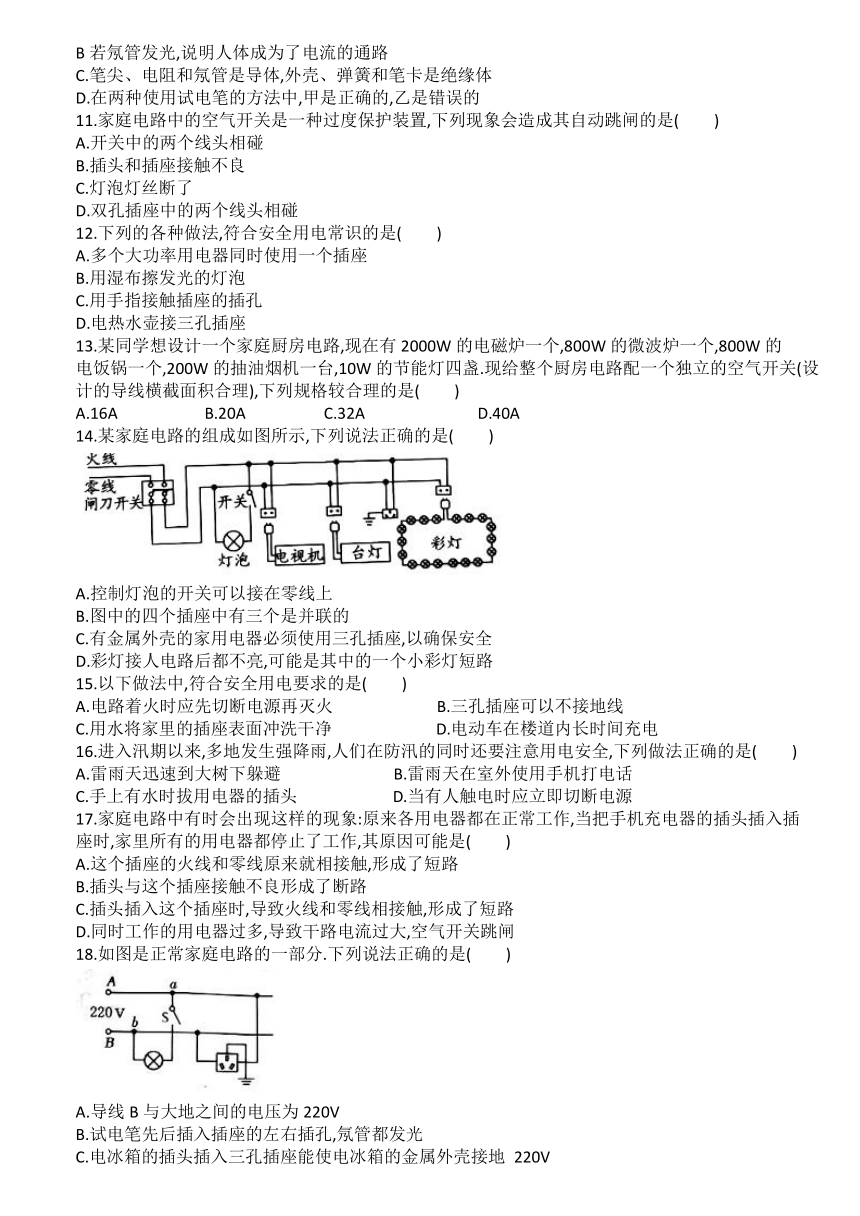

B若氖管发光,说明人体成为了电流的通路
C.笔尖、电阻和氖管是导体,外壳、弹簧和笔卡是绝缘体
D.在两种使用试电笔的方法中,甲是正确的,乙是错误的
11.家庭电路中的空气开关是一种过度保护装置,下列现象会造成其自动跳闸的是( )
A.开关中的两个线头相碰
B.插头和插座接触不良
C.灯泡灯丝断了
D.双孔插座中的两个线头相碰
12.下列的各种做法,符合安全用电常识的是( )
A.多个大功率用电器同时使用一个插座
B.用湿布擦发光的灯泡
C.用手指接触插座的插孔
D.电热水壶接三孔插座
13.某同学想设计一个家庭厨房电路,现在有2000W的电磁炉一个,800W的微波炉一个,800W的
电饭锅一个,200W的抽油烟机一台,10W的节能灯四盏.现给整个厨房电路配一个独立的空气开关(设 计的导线横截面积合理),下列规格较合理的是( )
A.16A B.20A C.32A D.40A
14.某家庭电路的组成如图所示,下列说法正确的是( )
A.控制灯泡的开关可以接在零线上
B.图中的四个插座中有三个是并联的
C.有金属外壳的家用电器必须使用三孔插座,以确保安全
D.彩灯接人电路后都不亮,可能是其中的一个小彩灯短路
15.以下做法中,符合安全用电要求的是( )
A.电路着火时应先切断电源再灭火 B.三孔插座可以不接地线
C.用水将家里的插座表面冲洗干净 D.电动车在楼道内长时间充电
16.进入汛期以来,多地发生强降雨,人们在防汛的同时还要注意用电安全,下列做法正确的是( )
A.雷雨天迅速到大树下躲避 B.雷雨天在室外使用手机打电话
C.手上有水时拔用电器的插头 D.当有人触电时应立即切断电源
17.家庭电路中有时会出现这样的现象:原来各用电器都在正常工作,当把手机充电器的插头插入插
座时,家里所有的用电器都停止了工作,其原因可能是( )
A.这个插座的火线和零线原来就相接触,形成了短路
B.插头与这个插座接触不良形成了断路
C.插头插入这个插座时,导致火线和零线相接触,形成了短路
D.同时工作的用电器过多,导致干路电流过大,空气开关跳闸
18.如图是正常家庭电路的一部分.下列说法正确的是( )
A.导线B与大地之间的电压为220V
B.试电笔先后插入插座的左右插孔,氖管都发光
C.电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地 220V
D.断开开关S后,站在地上的人接触a点或b点一定不会触电
三、作图题(共2小题,19小题3分,20小题6分,共9分)
19.如图所示,楼梯有一电灯受控于两个开关,光线较暗且有声响时灯才亮.其中“光控开关”在光线较暗时自动闭合,“声控开关”在有声响时自动闭合,请用笔画线代替导线把元件连在电路中
20.如图甲所示,是小华家客厅空调的专用插座.插座上的指示灯在开关断开时不亮,插孔不能提供工作电压;在开关闭合时指示灯亮,插孔可以提供工作电压;如果指示灯损坏,开关闭合时,插孔也能提供工作电压.根据上述现象,请用笔画代替导线,将图乙中的开关、指示灯和空调插口正确连入家庭电路中
四、综合应用题(共3小题,每空1分,每图2分,共25分)
21.分析下列几幅图片
(1)图甲中,触电的原因是____________(2)图乙中,触电的原因是____________
(3)图丙中,触电的原因是人体靠近___________带电体,产生电弧,与大地连通形成通路
(4)图丁中,触电的原因是人体靠近高压带电体,产生_________电压,人体两脚连通形成通路
(5)根据四幅图,可知常见触电事故的实质是人体直接或间接与_________连通,并通过或_______形成通路.总结出的防止触电的措施是避免接触_____________或靠近高压线
22.(1)在家庭电路中,为了防止触电,必须把用电器的开关装在______________(选填“火”“零”或“地”)线与用电器之间.同时使用过多的大功率用电器往往会引起空气开关“跳闸”,其原因是__________
(2)安装额定功率为1500W的电热水器时,需加装一个开关控制电热水器的工作.现有两种开关S1(250V6A)、S2(250V16A),为了安全和实用,应选用开关________和图①中的_________(选填“甲”或“乙”)插座
(3)家庭电路中的用电器漏电时,通过火线与零线的电流不相等,漏电保护器中的检测装置(在图②中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用.漏电保护器中另有实 验电路,由开关S与电阻R组成,如图②所示,电路正常时用电器两端的电压为_____V当开关S _______(选填“断开”或“闭合”)时就能模拟用电器漏电,此时通过A、B两处的电流IA________ IB(选填“ ” 或“<”)
(4)电冰箱使用时外壳一定要______ ,以保证安全.夏天,为了节能,可将电冰箱的设置温度适当调_________ (选填“高”或“低”),有一台电冰箱的铭牌上标有“220V 150W”字样测得天消耗的电能为1.2kW·h,假设电冰箱在压缩机停止工作时不消耗电能,请估算该电冰箱压缩机在一天内工作的总时间为_______h
23.小明家新买了一台多功能LED台灯,其结构如图甲所示.S1是控制LED灯的开关,USB接口可 ① ②
以给手机充电.小明发现即使S1断开,USB接口也能正常使用.安全开关S2位于台灯底部的前端,当台灯倾斜,S2离开桌面时,它会自动断开,切断台灯的电源
(1)根据以上信息,请用笔画线代替导线,将图乙中的电路元件接入电路(假设把火线和零线分别
看作电源的两极)
(2)小明对开关S2很感兴趣,并开始研究其功能.它将台灯点亮,并保持支架和灯头的夹角不变,试着向后调整支架的位置,当达到图丙所示的位置时,台灯虽未倾倒但底座前端刚好翘起,此时S2断开,台灯熄火,如果把台灯看作是杠杆,此时恰好平衡,则动力臂________(选填“大于”“等于”或“小于”)阻力臂,属于______(选填“省力”“费力”或“等臂”)杠杆.接下来,小明向固定在底座上的笔筒中放入一支铅笔,这时台灯底座重新落回桌面,S2闭合台灯亮起.当他再从笔筒中取出这只笔时,台灯底座前端翘起,再次熄灭
(3)小明设想:如果利用安全开关S2制作一个在手机充电时可以自动断电的控制装置,这样就可以避免因夜间手机充电时间过长而带来的安全隐患经过思考小明只借助了湿巾和少量的水便设计出了一个简易的装置.以下是小明给的设计方案,请将其补充完整
①抽取一张湿巾放进空笔筒中,并把手机数据线插入台灯底座的USB接口,手机开始充电
②慢慢向后调节支架,同时观察手机充电的情况,直至手机刚好___________
③保持支架和灯头的位置不变,向笔筒中倒入适量的水,使开关S2闭合.一段时间后,台灯底座前端自动翘起,开关S2切断电路.请解释台灯底座前端自动翘起的原因:_________
④在不改变支架和灯头位置的前提下,若要缩短充电时间,可采用的方法是_____________
答案
1.220 并
2.短路 空气开并 总功率
3.断开 三脚
4.空气开关 漏电保护器
5.不会 不会
6.乙 电流
7.笔尾 C、D间断路
8不相同 会 20
9A10.B11.D12.D13.B14.C15.A 16.D17.C18.C
19.
20.
21.(1)人体与火线和零线连通形成通路(2)人体与火线和大地连通形成通路 (3)高压(4)跨步(5)火线大地零线火线
22.(1)火总功率过大,干路总电流过大(2)S2 甲(3)220 闭合(4)接地 高 8W
23.(1)
(2)大于省力
(3)②停止充电
③在笔筒中加入适量水,当水蒸发后,其重力减小,故杠杆所受阻力减小,根据杠杆的平衡条件可知,动力与动力臂的乘积大于阻力与阻力臂的乘积,底座前端自动翘起
④减少笔筒中水的质量
