13章电路初探课堂检测2021-2022学年苏科版九年级物理上册（有答案）

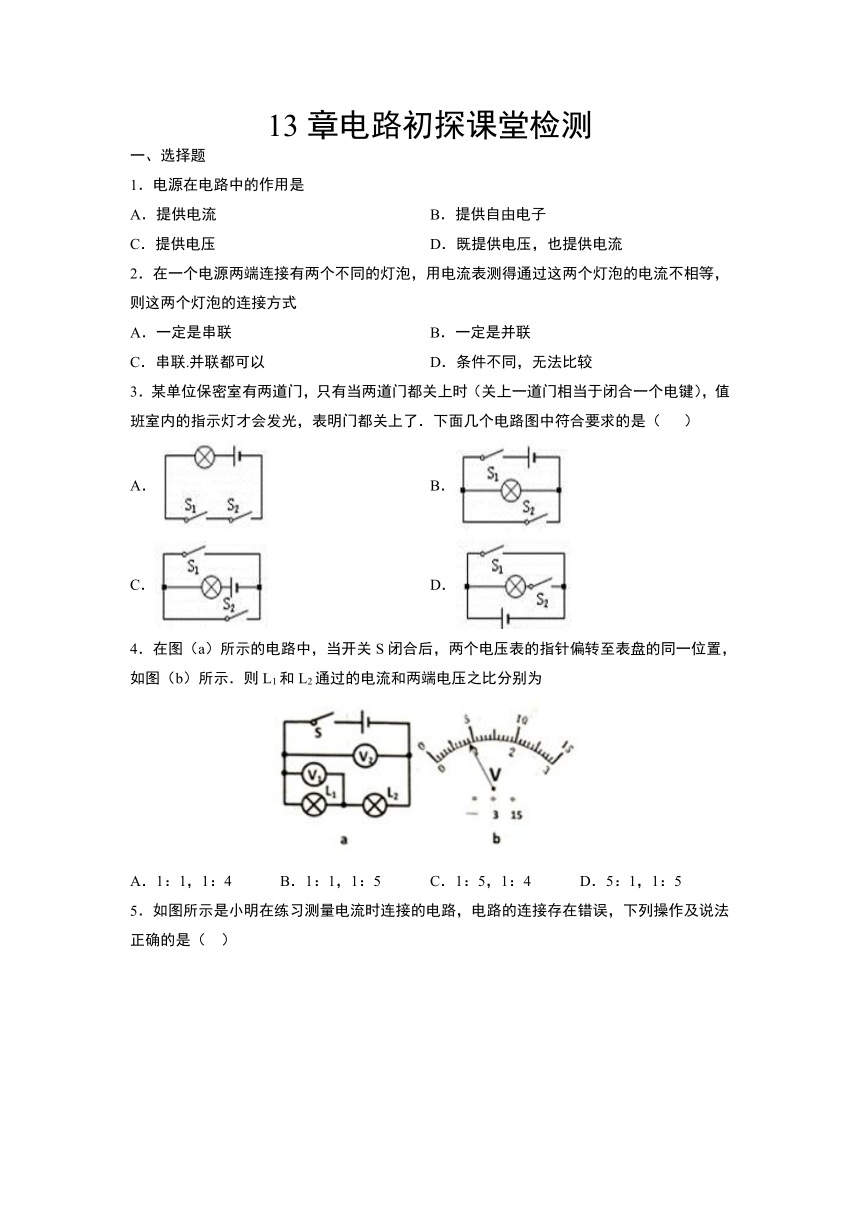

13章电路初探课堂检测
一、选择题
1．电源在电路中的作用是
A．提供电流 B．提供自由电子
C．提供电压 D．既提供电压，也提供电流
2．在一个电源两端连接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相等，则这两个灯泡的连接方式
A．一定是串联 B．一定是并联
C．串联.并联都可以 D．条件不同，无法比较
3．某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个电键），值班室内的指示灯才会发光，表明门都关上了．下面几个电路图中符合要求的是（ ）
A． B．
C． D．
4．在图（a）所示的电路中，当开关S闭合后，两个电压表的指针偏转至表盘的同一位置，如图（b）所示．则L1和L2通过的电流和两端电压之比分别为
A．1：1，1：4 B．1：1，1：5 C．1：5，1：4 D．5：1，1：5

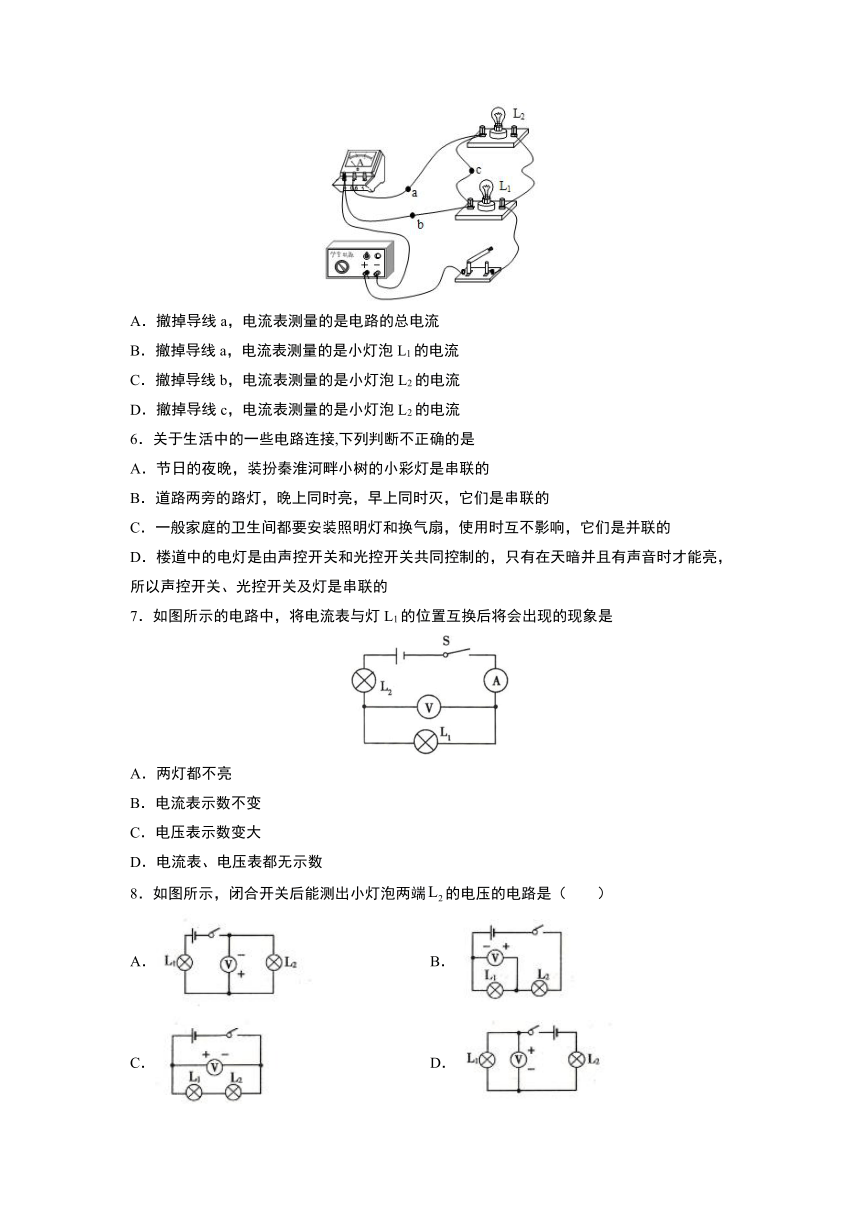

5．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ ）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流
6．关于生活中的一些电路连接,下列判断不正确的是
A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的
D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
7．如图所示的电路中，将电流表与灯L1的位置互换后将会出现的现象是
A．两灯都不亮
B．电流表示数不变
C．电压表示数变大
D．电流表、电压表都无示数
8．如图所示，闭合开关后能测出小灯泡两端的电压的电路是（ ）
A． B．
C． D．

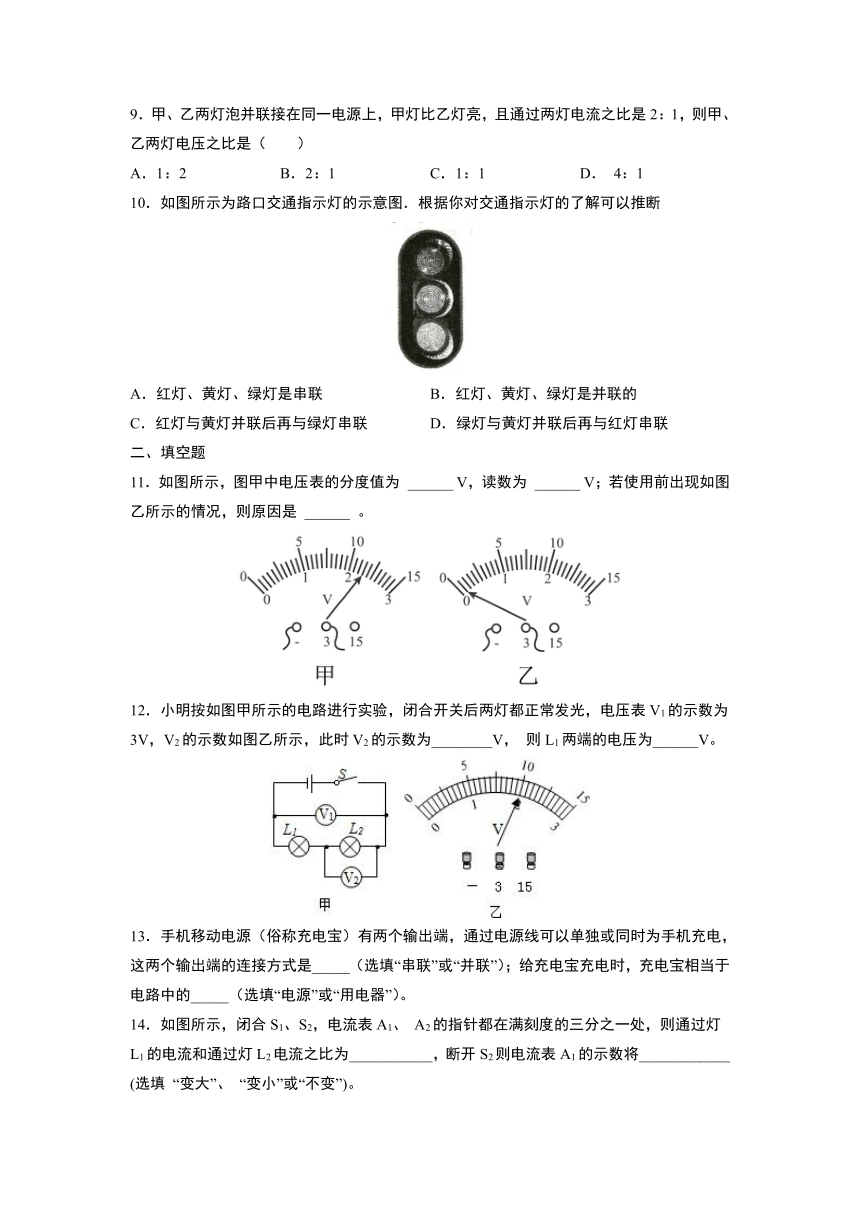

9．甲、乙两灯泡并联接在同一电源上，甲灯比乙灯亮，且通过两灯电流之比是2：1，则甲、乙两灯电压之比是（ ）
A．1：2 B．2：1 C．1：1 D． 4：1
10．如图所示为路口交通指示灯的示意图．根据你对交通指示灯的了解可以推断
A．红灯、黄灯、绿灯是串联 B．红灯、黄灯、绿灯是并联的
C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联
二、填空题
11．如图所示，图甲中电压表的分度值为 ______ V，读数为 ______ V；若使用前出现如图乙所示的情况，则原因是 ______ 。
12．小明按如图甲所示的电路进行实验，闭合开关后两灯都正常发光，电压表V1的示数为3V，V2的示数如图乙所示，此时V2的示数为________V， 则L1两端的电压为______V。
13．手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是_____（选填“串联”或“并联”）；给充电宝充电时，充电宝相当于电路中的_____（选填“电源”或“用电器”）。
14．如图所示，闭合S1、S2，电流表A1、 A2的指针都在满刻度的三分之一处，则通过灯L1的电流和通过灯L2电流之比为___________，断开S2则电流表A1的示数将____________ (选填 “变大”、 “变小”或“不变”)。
15．街边的路灯总是同时亮，同时灭，它们是___的；如图所示是一款应急照明灯，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是______的。（填“串联”或“并联”）
16．在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到。某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭，判断这两个灯泡连接方式的做法是_____。
17．如图所示的电路中，当开关Sl、S2断开时，灯泡 _____ 串联；当开关S、S1、S2的闭合时， ______ 并联，此时电流表测的是 ______ 中的电流。
18．如图所示的电路，电压表测量的是______的电压。
19．完成下列的单位换算：
0.2mV＝____________V ＝__________kV
500μV=______mV=_____V 3.5kV=_______V=______mV
20．太阳能电池是由许多电池小片组合而成的，每只电池的电压为0.6 mV，要想得到1.5 V的电压，需要____________节这样的小片串联起来、
三、解答题
21．为方便夜间开锁，有人发明了“感应照孔门把手”，只有夜间且有人摸门把手时，锁孔旁的LED灯才亮．它利用感应开关S1（有人摸把手，S1闭合；无人摸把手，S1断开）以及光敏开关S2（白天，S2断开；夜间，S2闭合）控制电路，达到目的．请完成电路连接．
22．根据电路图，连接实物图。
23．（1）探究“串联电路的特点”
装置 ①由图可知，两个灯泡______________联.
过程 结论 ②闭合开关S，灯泡L1发光，灯泡L2_______（填发光情况）. ③电路正常工作是，若灯泡L2的灯丝断了，则灯泡L1_______（填发光情况），这说明串联电路中，用电器之间相互____________.
（2）探究“并联电路电流”
装置
过程 ①如图连接实物图，在连接电路过程中，开关应处于_______状态. 检查无误后，闭合开关，读出电流表示数，记录数据. 将L1、L2分别换成规格不同的小灯泡.再 进行两次实验.
数据 结论 实验次数I1/AI2/AI/A10.30.40.720.20.20.430.10.20.4
②上表中第__________次实验数据是错误的.
③ 结论：在并联电路中，干路电流等于_______电流之和，可用公式_________来表示.
24．探究串联电路的电压规律
装置图 请完成实物电路的连接.要求两个灯泡L1和L2串联，并用电压表测量灯泡L1两端的电压.
步骤 （1）把两个灯泡L1和L2串联起来接在电源上； （2）用电压表分别测出L1、L2以及______两端的电压，将数据填入记录表中； （3）换上其他规格的灯泡，再次测量，将数据填入记录表中； （4）归纳总结，得出结论.
表格 电源两端电压U/VL1两端的电压U1/VL2两端的电压U2/V2.51.2
图示 请标出测L2两端的电压时指针位置及所用接线柱.
结论 串联电路中，电源两端电压U与L1两端的电压U1与L2两端的电压U2的关系，用公式表达为______.
问题讨论 若在实验过程中，用开关试触后，发现电压表指针向左偏转，可能的原因是______.
答案
1．C 2．B 3．A 4．A 5．D 6．B 7．B 8．A 9．C 10．B
11．0.1 2.3 电压表未调零 12．2 1 13．并联 用电器
14．1∶4 不变 15．并联 并联
16．取下其中一个灯泡，再闭合开关，如果另一个灯泡仍然发光，说明两个小灯泡是并联的，如果另一个小灯泡不发光，说明两个小灯泡是串联的。 17．Ll、L3 Ll、L2 L2
18．L2 19．2×10-4 2×10-7 0.5 5×10-4 3.5×103 3.5×106 20．2500
21． 22．
23．串 发光 不发光 影响 断开 3 各支路 I=I1+I2
24． 电源 U=U1+U2 电压表正、负接线柱接反了
