第5章 第3节凸透镜成像的规律 练习 2021-2022学年人教版八年级上册物理（含答案）

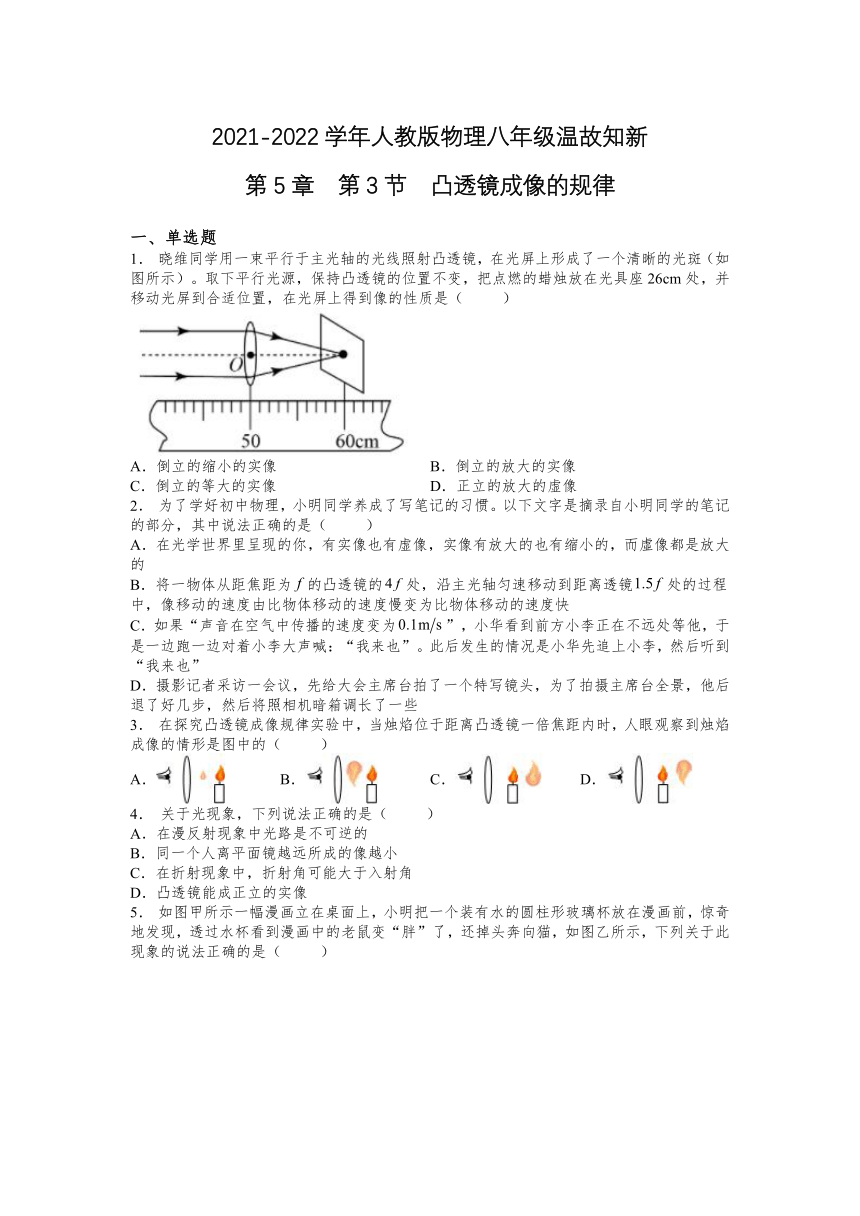

2021-2022学年人教版物理八年级温故知新
第5章 第3节 凸透镜成像的规律
一、单选题
1． 晓维同学用一束平行于主光轴的光线照射凸透镜，在光屏上形成了一个清晰的光斑（如图所示）。取下平行光源，保持凸透镜的位置不变，把点燃的蜡烛放在光具座26cm处，并移动光屏到合适位置，在光屏上得到像的性质是（ ）
A．倒立的缩小的实像 B．倒立的放大的实像
C．倒立的等大的实像 D．正立的放大的虚像
2． 为了学好初中物理，小明同学养成了写笔记的习惯。以下文字是摘录自小明同学的笔记的部分，其中说法正确的是（ ）
A．在光学世界里呈现的你，有实像也有虚像，实像有放大的也有缩小的，而虛像都是放大的
B．将一物体从距焦距为的凸透镜的处，沿主光轴匀速移动到距离透镜处的过程中，像移动的速度由比物体移动的速度慢变为比物体移动的速度快
C．如果“声音在空气中传播的速度变为”，小华看到前方小李正在不远处等他，于是一边跑一边对着小李大声喊：“我来也”。此后发生的情况是小华先追上小李，然后听到“我来也”
D．摄影记者采访一会议，先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，他后退了好几步，然后将照相机暗箱调长了一些
3． 在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距内时，人眼观察到烛焰成像的情形是图中的（ ）
A． B． C． D．
4． 关于光现象，下列说法正确的是（ ）
A．在漫反射现象中光路是不可逆的
B．同一个人离平面镜越远所成的像越小
C．在折射现象中，折射角可能大于入射角
D．凸透镜能成正立的实像
5． 如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊奇地发现，透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是（ ）
A．透过水杯看到变“胖”的老鼠是虚像
B．装有水的圆柱形玻璃杯相当于一个凹透镜
C．将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的
D．将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些
6． 在“探究凸透镜成像规律”的实验中，某同学记录并绘制了如图所示的图像，下列判断合理的是（ ）
A．透镜焦距为20cm
B．物体由A向B移动过程中，所成的像会逐渐变小
C．物体在A点时原理与照相机相同
D．物体在B点时原理与投影仪相同
7． 如图所示，在探究凸透镜成像规律的实验中，当蜡烛、凸透镜和光屏位于图中位置时，在光屏上恰好得到了一个清晰的实像。下列说法错误的是（ ）
A．照相机就是根据此时的成像原理工作的
B．只将蜡烛和光屏互换，可以在光屏上得到清晰、缩小的实像
C．只将凸透镜向左移，可以在光屏上再次得到清晰的实像
D．让蜡烛适当靠近凸透镜，为了在光屏上得到清晰的像，可在凸透镜前放一个凸透镜
8． 将物体放在距凸透镜20cm处时，可在凸透镜另一的光屏上成一个倒立、放大的清晰像。现将该物体向凸透镜移近2cm，关于凸透镜的焦距以及再次成像，以下说法正确的是（ ）
凸透镜的焦距可能为15cm；②凸透镜的焦距可能为25cm
③将光屏远离透镜移动适当距离，一定能再次成倒立、放大的清晰像
④将光屏远离透镜移动时，可能在光屏上不能再次成像
A．①③ B．②④ C．①④ D．②③

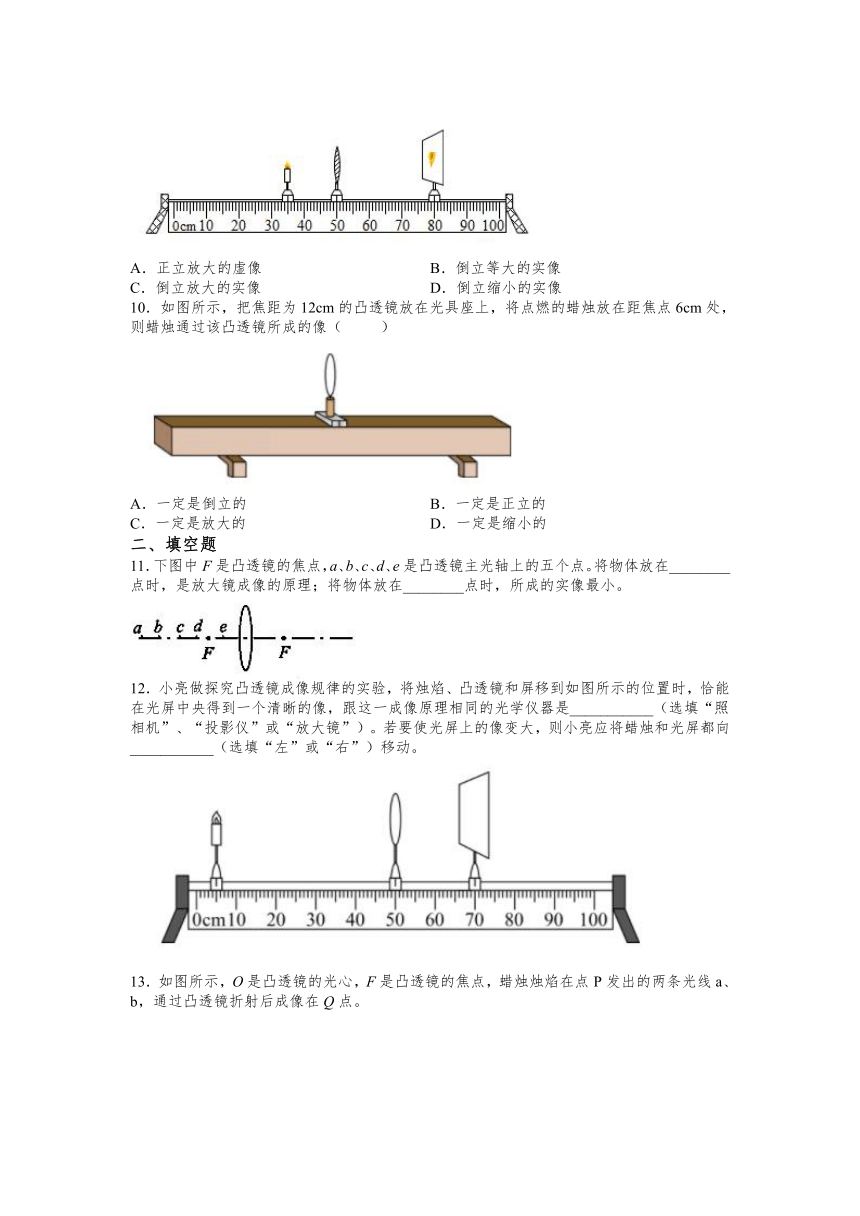

9． 如图所示，烛焰在光屏上刚好成清晰的像。若凸透镜不动，将蜡烛移至20cm刻度处，移动光屏，在光屏上能观察到（ ）
A．正立放大的虚像 B．倒立等大的实像
C．倒立放大的实像 D．倒立缩小的实像
10．如图所示，把焦距为12cm的凸透镜放在光具座上，将点燃的蜡烛放在距焦点6cm处，则蜡烛通过该凸透镜所成的像（ ）
A．一定是倒立的 B．一定是正立的
C．一定是放大的 D．一定是缩小的
二、填空题
11．下图中F是凸透镜的焦点，a、b、c、d、e是凸透镜主光轴上的五个点。将物体放在________点时，是放大镜成像的原理；将物体放在________点时，所成的实像最小。
12．小亮做探究凸透镜成像规律的实验，将烛焰、凸透镜和屏移到如图所示的位置时，恰能在光屏中央得到一个清晰的像，跟这一成像原理相同的光学仪器是___________（选填“照相机”、“投影仪”或“放大镜”）。若要使光屏上的像变大，则小亮应将蜡烛和光屏都向___________（选填“左”或“右”）移动。
13．如图所示，O是凸透镜的光心，F是凸透镜的焦点，蜡烛烛焰在点P发出的两条光线a、b，通过凸透镜折射后成像在Q点。
（1）通过光线a、b确定烛焰点P及其像Q的位置，请画出相应的光路图；（_______）
（2）点燃蜡烛前，我们站在透镜左侧能用眼睛直接看见本身不发光的蜡烛，这是光的________现象；点燃蜡烛后，我们站在透镜左侧能看见发光的蜡烛的火焰由于空气受热而晃动，这是光的_______现象（均选填“直线传播”、“反射”或“折射”）。
（3）如图，点燃蜡烛后，要想在光屏上观察到烛焰的像，是否可行？_______ （选填“可行”或“不可行”）；若想通过眼睛直接观察到Q，人应该站在区域______ （从 A、B、C、D中选择填写），眼睛朝向_________ （从“左”或“右”中选择填写）。
14．将矿泉水瓶遗弃野外易引起山火，是因为瓶中的水相当于______，可会聚太阳光引燃干草或枯枝。隔着薄膜上的水滴看很近的字，会看到通过水滴形成的______的虚像（具体描述像的性质）；如果想让看到的字再变大点，应让水滴______ （选填“靠近字、远离字”或“面积增大”）。
15．小华利用学过的知识制作照相机模型；她先用太阳光测出所用凸透镜的焦距；再用硬纸板制作两个粗细相差很少的纸筒，使一个纸简刚好能套入另一个纸筒内，并能前后滑动，在一个纸筒的一端嵌上凸透镜，另一个纸筒的一端蒙上一层半透明薄膜，如图1所示。
（1）制作模型时，小华测得凸透镜的焦距是10cm，则移动内筒使半透明薄膜距前端凸透镜的距离在___________cm到___________cm范围内才能找到清晰的像。
（2）小华用此照相机模型观察到物体的像如图2甲，想使半透明薄膜上的像变大些，如图2乙，应使镜头离被观察的物体___________（填“远一些”或“近一些”），同时调节内筒位置，使半透明薄膜上的像变得清晰。
16．平静的湖面上能够映出天空中飞翔的小鸟儿，人站在湖边能看见水中的鱼儿与鸟儿在一起嬉戏。看见水中的“鱼”是光的______现象，看见水中的“鸟”是光的______现象；找一个圆柱形的玻璃瓶，里面装满水，把一支铅笔水平地放在玻璃瓶的一侧，透过玻璃瓶，可以看到那支铅笔的形状______（填“不变”或“变化了”）；把笔由靠近玻璃瓶的位置向远处慢慢地移动时，透过玻璃瓶会看到铅笔尖会逐渐______(填“变长”或“变短”)，到某一位置以后，铅笔尖的方向______发生变化，铅笔尖的粗细______发生变化。（以上两空填写“会、不会”）
17．在焦距为5厘米的凸透镜主光轴上距透镜12厘米处放一物体，那么物体经透镜成一个__________、__________、__________像；如果换一个焦距为15厘米的凸透镜，物体的位置不动，那么物体经透镜成一个__________、__________、__________像．
18．“新农村建设”中各乡村及城镇主要交通路口多数都安装了监控摄像头．摄像头中的镜头相当于______透镜，能够成___________、___________的实像．
19．物距是__________到透镜__________的距离，用符号__________表示；像距是__________到透镜__________的距离，用符号__________表示．
20．小华同学将一凸透镜正对一束平行光，可得到一个很小、很亮的光斑如图甲所示，该凸透镜的焦距为_cm。将该凸透镜、蜡烛和光屏按图乙所示安装到光具座上，在光屏上可观察到清晰倒立_（选填“放大”“缩小”或“等大”）的像，我们生活中的____（选填“放大镜”、“近视眼镜”或“照相机”）就是遵循了凸透镜的这一成像规律。把凸透镜换成薄玻璃板，在蜡烛一侧观察玻璃板也能看到一个____（选填“放大”缩小”或“等大”）的蜡烛的像。
三、实验题
21．小明做“探究凸透镜成像规律”实验。
（1）调整实验器材高度时，蜡烛______ （选填“需要”或“不需要”）点燃。
（2）他用同一凸透镜做了两次实验，如1图、2图所示，光屏上均有清晰的像（未画出），其中成缩小像的是______ （选填“1”或“2”）图。
（3）本实验中凸透镜的焦距可能是______ （填字母）。
A．5cm B．8cm C．10cm D．15cm
（4）在2图中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，则所加镜片可以矫正______ （选填“3”或“4”）图中的视力缺陷。
（5）如5图所示，是探究凸透镜成像规律实验时发光体AB所处的位置，请你根据所学的透镜知识，用特殊光线作出AB在光屏上所成像A'B'的大致位置______。
22．在“验证凸透镜成像规律”的实验中，凸透镜、光屏和烛焰中心应大致在___________．如图所示凸透镜焦距为10厘米，若要验证凸透镜成缩小实像时的规律，可将___________向左移动适当距离，同时眼睛要注意观察光屏上像的___________．当烛焰放在光具座的45厘米刻度处时，通过移动光屏，______(选填“能”或“不能”)在光屏上得到像．
2021-2022学年人教版八年级上册物理第5章 第3节透镜成像的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A B C C D B B C D C
二、填空题
11．e a
12．照相机 右
13． 反射 折射 不可行 C、D 左
14．凸透镜 正立的放大 远离字
15．10 20 近一些
16．折射 反射 变化了 变长 会 会
17．倒立 缩小 实 正立 放大 虚
18．凸 倒立 缩小
19．物体 光心 u 像 光心 v
20．10.0 缩小 照相机 等大
三、实验题
21．需要 1 C 4
22．同一高度 光屏 清晰程度 不能
