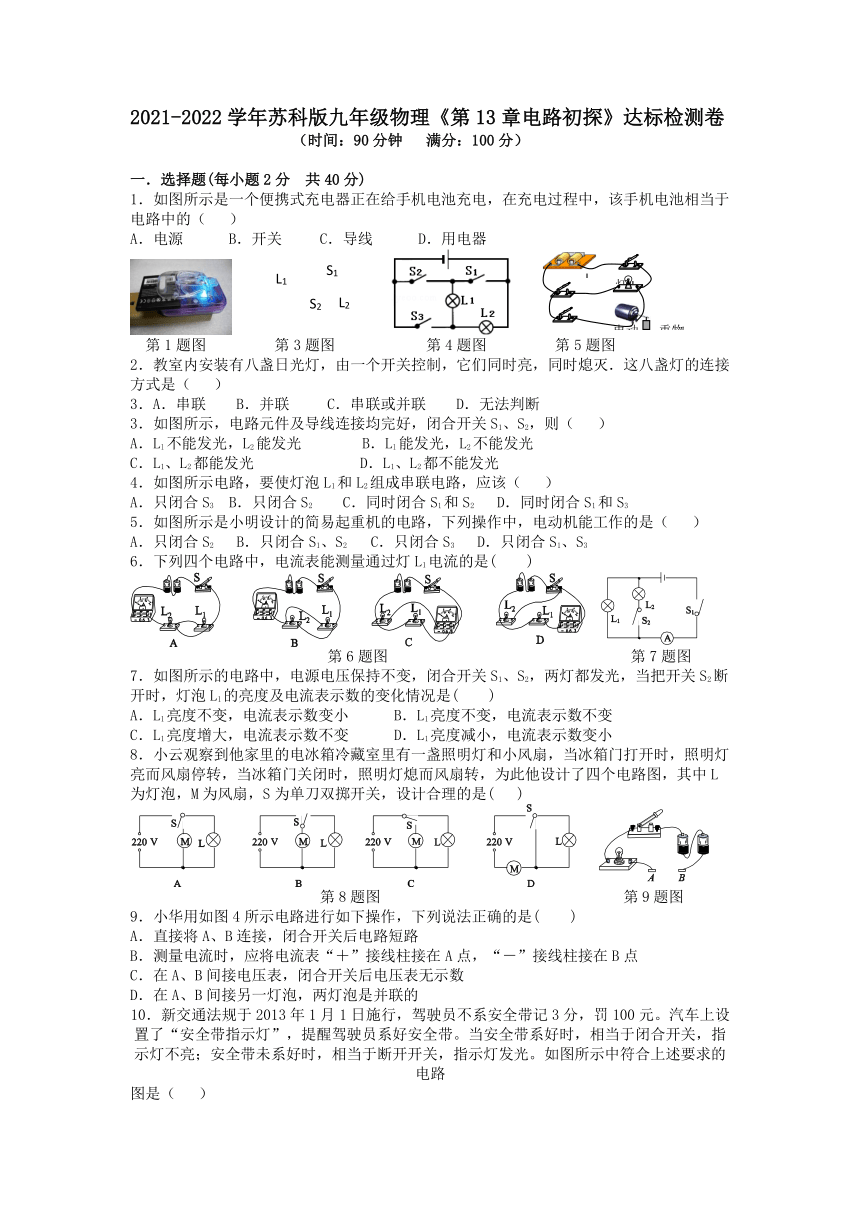

第13章电路初探 达标检测卷 2021-2022学年苏科版九年级物理（有答案）

2021-2022学年苏科版九年级物理《第13章电路初探》达标检测卷
（时间：90分钟 满分：100分）
一．选择题(每小题2分 共40分)
1．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（ ）
A．电源 B．开关 C．导线 D．用电器
第1题图 第3题图 第4题图 第5题图
教室内安装有八盏日光灯，由一个开关控制，它们同时亮，同时熄灭．这八盏灯的连接方式是（ ）
A．串联 B．并联 C．串联或并联 D．无法判断
3．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（ ）
A．Ll不能发光，L2能发光 B．Ll能发光，L2不能发光
C．L1、L2都能发光 D．L1、L2都不能发光
4．如图所示电路，要使灯泡L1和L2组成串联电路，应该（ ）
A．只闭合S3 B．只闭合S2 C．同时闭合S1和S2 D．同时闭合S1和S3
5．如图所示是小明设计的简易起重机的电路，下列操作中，电动机能工作的是（ ）
A．只闭合S2 B．只闭合S1、S2 C．只闭合S3 D．只闭合S1、S3
6．下列四个电路中，电流表能测量通过灯L1电流的是(　　)
第6题图 第7题图
7．如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是(　　)
A．L1亮度不变，电流表示数变小 B．L1亮度不变，电流表示数不变
C．L1亮度增大，电流表示数不变 D．L1亮度减小，电流表示数变小
8．小云观察到他家里的电冰箱冷藏室里有一盏照明灯和小风扇，当冰箱门打开时，照明灯亮而风扇停转，当冰箱门关闭时，照明灯熄而风扇转，为此他设计了四个电路图，其中L为灯泡，M为风扇，S为单刀双掷开关，设计合理的是( 　)
第8题图 第9题图
9．小华用如图4所示电路进行如下操作，下列说法正确的是(　　)
A．直接将A、B连接，闭合开关后电路短路
B．测量电流时，应将电流表“＋”接线柱接在A点，“－”接线柱接在B点
C．在A、B间接电压表，闭合开关后电压表无示数
D．在A、B间接另一灯泡，两灯泡是并联的
10．新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元。汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。如图所示中符合上述要求的电路
图是（ ）

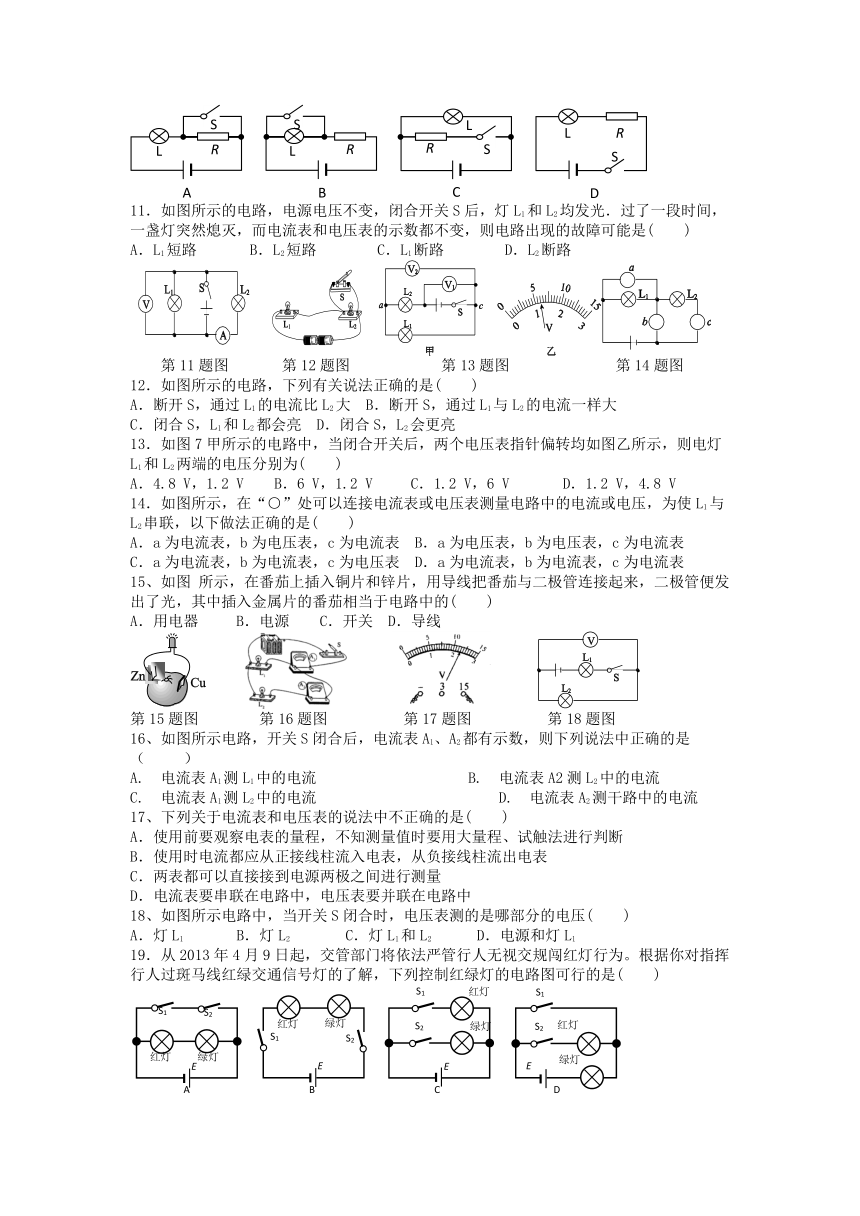

11．如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光．过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则电路出现的故障可能是(　　)
A．L1短路 B．L2短路 C．L1断路 D．L2断路
　
第11题图 第12题图 第13题图 第14题图
12．如图所示的电路，下列有关说法正确的是(　　)
A．断开S，通过L1的电流比L2大 B．断开S，通过L1与L2的电流一样大
C．闭合S，L1和L2都会亮 D．闭合S，L2会更亮
13．如图7甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为(　　)
A．4.8 V，1.2 V B．6 V，1.2 V C．1.2 V，6 V D．1.2 V，4.8 V
14．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流或电压，为使L1与L2串联，以下做法正确的是(　　)
A．a为电流表，b为电压表，c为电流表 B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表 D．a为电流表，b为电流表，c为电流表
15、如图 所示，在番茄上插入铜片和锌片，用导线把番茄与二极管连接起来，二极管便发出了光，其中插入金属片的番茄相当于电路中的(　　)
A．用电器 　 B．电源 　C．开关 D．导线
第15题图 第16题图 第17题图 第18题图
16、如图所示电路，开关S闭合后，电流表A1、A2都有示数，则下列说法中正确的是（ ）
A. 电流表A1测L1中的电流 B. 电流表A2测L2中的电流
C. 电流表A1测L2中的电流 D. 电流表A2测干路中的电流
17、下列关于电流表和电压表的说法中不正确的是( )
A．使用前要观察电表的量程，不知测量值时要用大量程、试触法进行判断
B．使用时电流都应从正接线柱流入电表，从负接线柱流出电表
C．两表都可以直接接到电源两极之间进行测量
D．电流表要串联在电路中，电压表要并联在电路中
18、如图所示电路中，当开关S闭合时，电压表测的是哪部分的电压(　　)
A．灯L1 B．灯L2 C．灯L1和L2 D．电源和灯L1
19．从2013年4月9日起，交管部门将依法严管行人无视交规闯红灯行为。根据你对指挥行人过斑马线红绿交通信号灯的了解，下列控制红绿灯的电路图可行的是(　　)

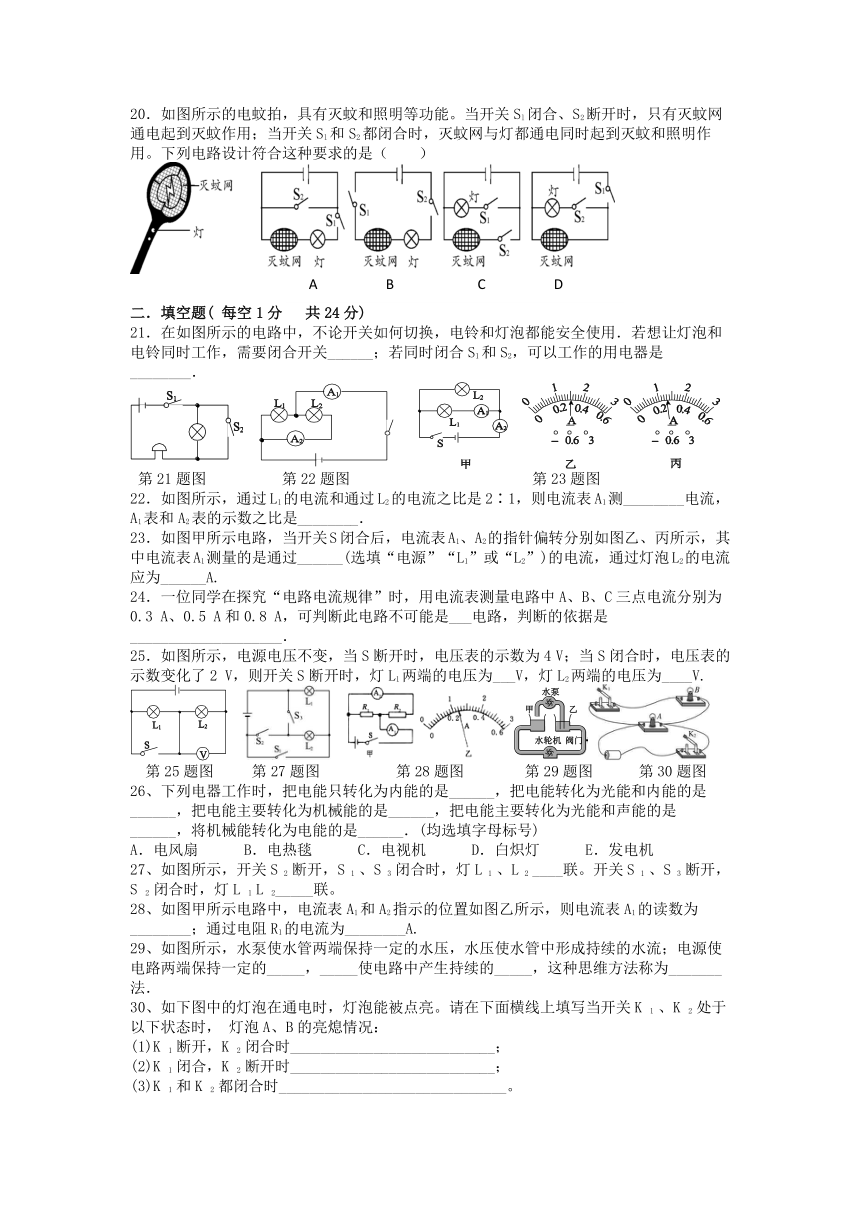

20．如图所示的电蚊拍，具有灭蚊和照明等功能。当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是（ ）
二．填空题( 每空1分 共24分)
21．在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用．若想让灯泡和电铃同时工作，需要闭合开关______；若同时闭合S1和S2，可以工作的用电器是________．
第21题图 第22题图 第23题图
22．如图所示，通过L1的电流和通过L2的电流之比是2∶1，则电流表A1测________电流，A1表和A2表的示数之比是________．
23．如图甲所示电路，当开关S闭合后，电流表A1、A2的指针偏转分别如图乙、丙所示，其中电流表A1测量的是通过______(选填“电源”“L1”或“L2”)的电流，通过灯泡L2的电流应为______A.
24．一位同学在探究“电路电流规律”时，用电流表测量电路中A、B、C三点电流分别为0.3 A、0.5 A和0.8 A，可判断此电路不可能是___电路，判断的依据是____________________．
25．如图所示，电源电压不变，当S断开时，电压表的示数为4 V；当S闭合时，电压表的示数变化了2 V，则开关S断开时，灯L1两端的电压为___V，灯L2两端的电压为____V.
第25题图 第27题图 第28题图 第29题图 第30题图
26、下列电器工作时，把电能只转化为内能的是______，把电能转化为光能和内能的是______，把电能主要转化为机械能的是______，把电能主要转化为光能和声能的是______，将机械能转化为电能的是______．(均选填字母标号)
A．电风扇　　　B．电热毯　　　C．电视机 D．白炽灯　　　E．发电机
27、如图所示，开关S 2 断开，S 1 、S 3 闭合时，灯L 1 、L 2 ____联。开关S 1 、S 3 断开，S 2 闭合时，灯L 1 L 2_____联。
28、如图甲所示电路中，电流表A1和A2指示的位置如图乙所示，则电流表A1的读数为________；通过电阻R1的电流为________A.
29、如图所示，水泵使水管两端保持一定的水压，水压使水管中形成持续的水流；电源使电路两端保持一定的_____，_____使电路中产生持续的_____，这种思维方法称为_______法．
30、如下图中的灯泡在通电时，灯泡能被点亮。请在下面横线上填写当开关K 1 、K 2 处于以下状态时， 灯泡A、B的亮熄情况：
(1)K 1 断开，K 2 闭合时___________________________；
(2)K 1 闭合，K 2 断开时___________________________；
(3)K 1 和K 2 都闭合时______________________________。
三．解答题(共36分)

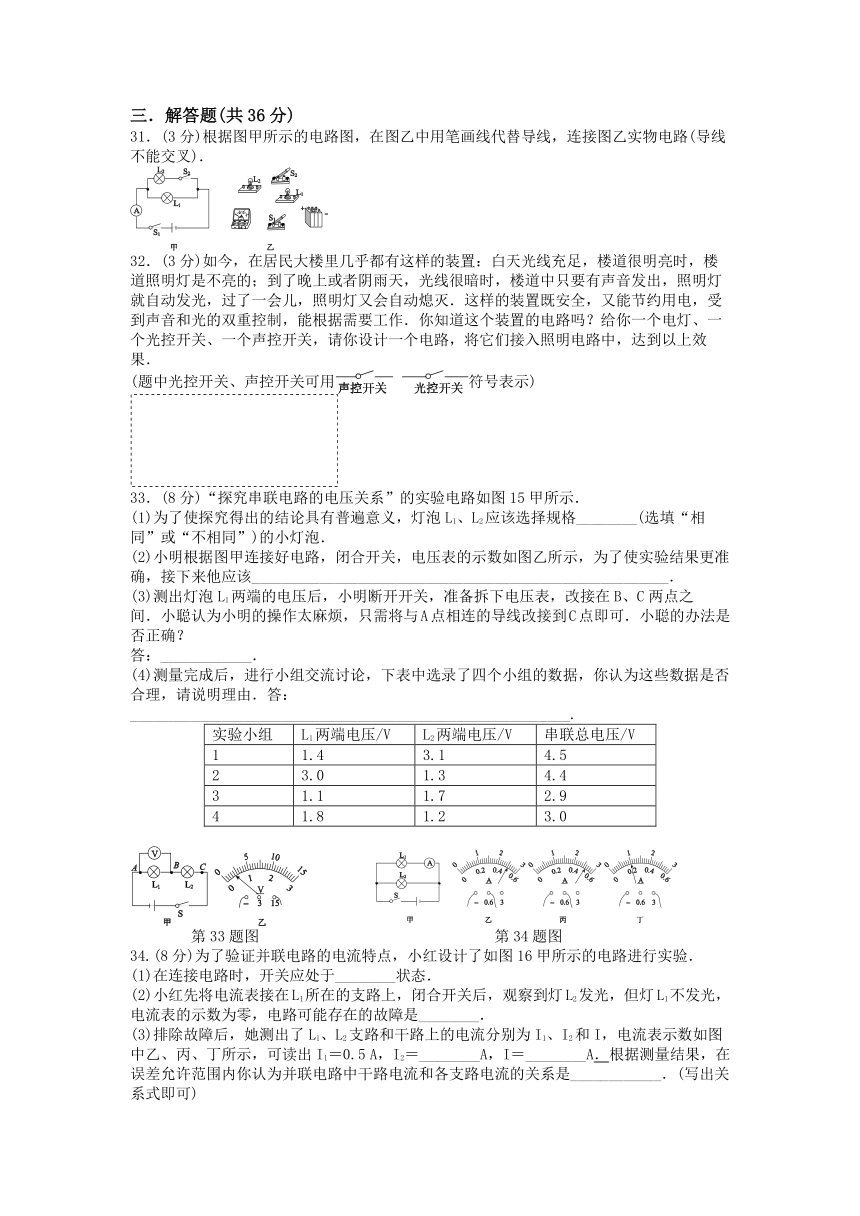

31．(3分)根据图甲所示的电路图，在图乙中用笔画线代替导线，连接图乙实物电路(导线不能交叉)．
32．(3分)如今，在居民大楼里几乎都有这样的装置：白天光线充足，楼道很明亮时，楼道照明灯是不亮的；到了晚上或者阴雨天，光线很暗时，楼道中只要有声音发出，照明灯就自动发光，过了一会儿，照明灯又会自动熄灭．这样的装置既安全，又能节约用电，受到声音和光的双重控制，能根据需要工作．你知道这个装置的电路吗？给你一个电灯、一个光控开关、一个声控开关，请你设计一个电路，将它们接入照明电路中，达到以上效果．
(题中光控开关、声控开关可用 符号表示)
33．(8分)“探究串联电路的电压关系”的实验电路如图15甲所示．
(1)为了使探究得出的结论具有普遍意义，灯泡L1、L2应该选择规格________(选填“相同”或“不相同”)的小灯泡．
(2)小明根据图甲连接好电路，闭合开关，电压表的示数如图乙所示，为了使实验结果更准确，接下来他应该_______________________________________________________．
(3)测出灯泡L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C两点之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？
答：____________．
(4)测量完成后，进行小组交流讨论，下表中选录了四个小组的数据，你认为这些数据是否合理，请说明理由．答：__________________________________________________________.
实验小组 L1两端电压/V L2两端电压/V 串联总电压/V
1 1.4 3.1 4.5
2 3.0 1.3 4.4
3 1.1 1.7 2.9
4 1.8 1.2 3.0
第33题图 第34题图
34.(8分)为了验证并联电路的电流特点，小红设计了如图16甲所示的电路进行实验．
(1)在连接电路时，开关应处于________状态．
(2)小红先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是________．
(3)排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中乙、丙、丁所示，可读出I1＝0.5 A，I2＝________A，I＝________A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是____________．(写出关系式即可)
(4)为了验证结论的普遍性，小红采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是______________________________________．

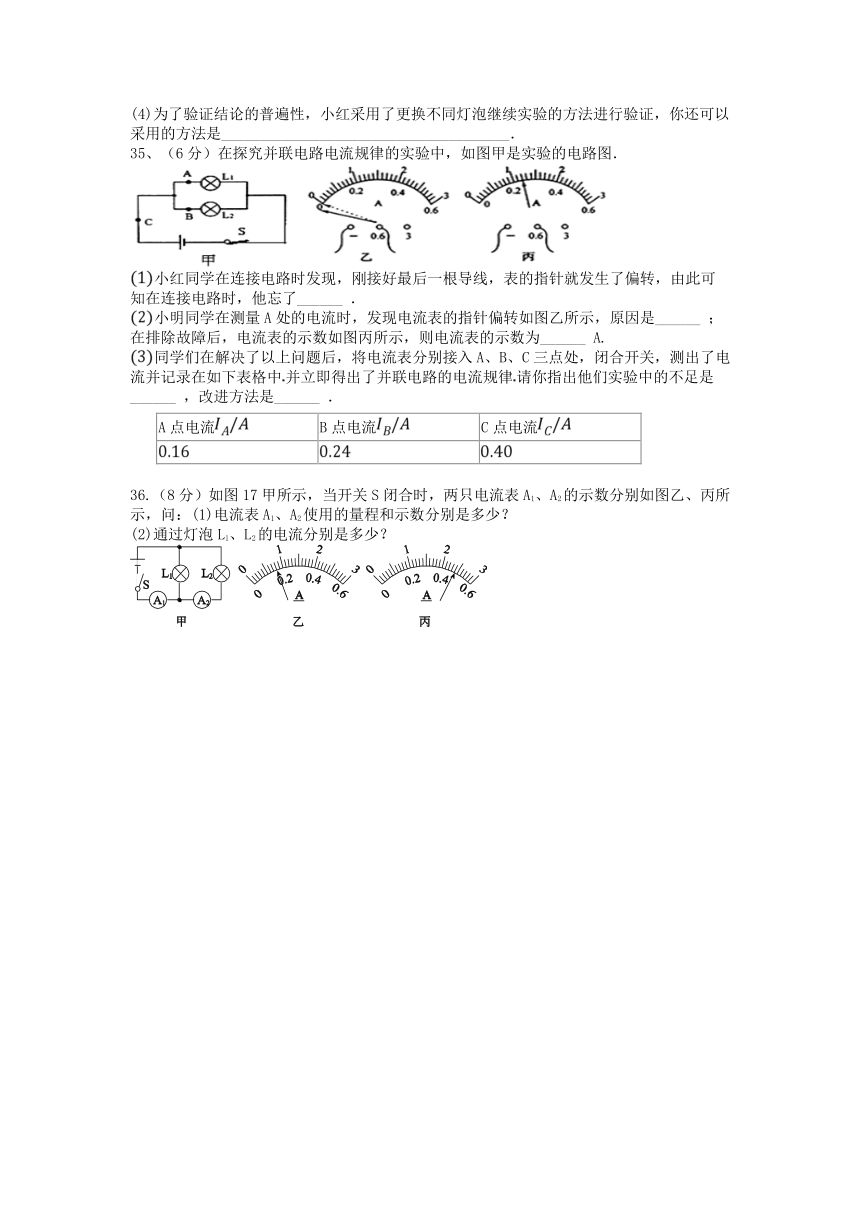

35、（6分）在探究并联电路电流规律的实验中，如图甲是实验的电路图．
小红同学在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了______ ．
小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是______ ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为______ A.
同学们在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了电流并记录在如下表格中并立即得出了并联电路的电流规律请你指出他们实验中的不足是______ ，改进方法是______ ．
A点电流 B点电流 C点电流
36.（8分）如图17甲所示，当开关S闭合时，两只电流表A1、A2的示数分别如图乙、丙所示，问：(1)电流表A1、A2使用的量程和示数分别是多少？
(2)通过灯泡L1、L2的电流分别是多少？
教师样卷
一．选择题(每小题2分 共40分)
1．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（ D ）
A．电源 B．开关 C．导线 D．用电器
第1题图 第3题图 第4题图 第5题图
教室内安装有八盏日光灯，由一个开关控制，它们同时亮，同时熄灭．这八盏灯的连接方式是（ B ）
A．串联 B．并联 C．串联或并联 D．无法判断
3．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（ B ）
A．Ll不能发光，L2能发光 B．Ll能发光，L2不能发光
C．L1、L2都能发光 D．L1、L2都不能发光
4．如图所示电路，要使灯泡L1和L2组成串联电路，应该（ B ）
A．只闭合S3 B．只闭合S2 C．同时闭合S1和S2 D．同时闭合S1和S3
5．如图所示是小明设计的简易起重机的电路，下列操作中，电动机能工作的是（ D ）
A．只闭合S2 B．只闭合S1、S2 C．只闭合S3 D．只闭合S1、S3
6．下列四个电路中，电流表能测量通过灯L1电流的是(　D　)
第6题图 第7题图
7．如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是(　A　)
A．L1亮度不变，电流表示数变小 B．L1亮度不变，电流表示数不变
C．L1亮度增大，电流表示数不变 D．L1亮度减小，电流表示数变小
8．小云观察到他家里的电冰箱冷藏室里有一盏照明灯和小风扇，当冰箱门打开时，照明灯亮而风扇停转，当冰箱门关闭时，照明灯熄而风扇转，为此他设计了四个电路图，其中L为灯泡，M为风扇，S为单刀双掷开关，设计合理的是(　C　)
第8题图 第9题图
9．小华用如图4所示电路进行如下操作，下列说法正确的是(　B　)
A．直接将A、B连接，闭合开关后电路短路
B．测量电流时，应将电流表“＋”接线柱接在A点，“－”接线柱接在B点
C．在A、B间接电压表，闭合开关后电压表无示数
D．在A、B间接另一灯泡，两灯泡是并联的
10．新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元。汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。如图所示中符合上述要求的电路
图是（ B ）
11．如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光．过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则电路出现的故障可能是(　C　)
A．L1短路 B．L2短路 C．L1断路 D．L2断路
　
第11题图 第12题图 第13题图 第14题图
12．如图所示的电路，下列有关说法正确的是(　B　)
A．断开S，通过L1的电流比L2大 B．断开S，通过L1与L2的电流一样大
C．闭合S，L1和L2都会亮 D．闭合S，L2会更亮
13．如图7甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为(　D　)
A．4.8 V，1.2 V B．6 V，1.2 V C．1.2 V，6 V D．1.2 V，4.8 V
14．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流或电压，为使L1与L2串联，以下做法正确的是(　B　)
A．a为电流表，b为电压表，c为电流表 B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表 D．a为电流表，b为电流表，c为电流表
15、如图 所示，在番茄上插入铜片和锌片，用导线把番茄与二极管连接起来，二极管便发出了光，其中插入金属片的番茄相当于电路中的(　B　)
A．用电器 　 B．电源 　C．开关 D．导线
第15题图 第16题图 第17题图 第18题图
16、如图所示电路，开关S闭合后，电流表A1、A2都有示数，则下列说法中正确的是（ B ）
A. 电流表A1测L1中的电流 B. 电流表A2测L2中的电流
C. 电流表A1测L2中的电流 D. 电流表A2测干路中的电流
17、下列关于电流表和电压表的说法中不正确的是( C )
A．使用前要观察电表的量程，不知测量值时要用大量程、试触法进行判断
B．使用时电流都应从正接线柱流入电表，从负接线柱流出电表
C．两表都可以直接接到电源两极之间进行测量
D．电流表要串联在电路中，电压表要并联在电路中
18、如图所示电路中，当开关S闭合时，电压表测的是哪部分的电压(　B　)
A．灯L1 B．灯L2 C．灯L1和L2 D．电源和灯L1
19．从2013年4月9日起，交管部门将依法严管行人无视交规闯红灯行为。根据你对指挥行人过斑马线红绿交通信号灯的了解，下列控制红绿灯的电路图可行的是（ C ）
20．如图所示的电蚊拍，具有灭蚊和照明等功能。当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是（ D ）
二．填空题( 每空1分 共24分)
21．在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用．若想让灯泡和电铃同时工作，需要闭合开关______；若同时闭合S1和S2，可以工作的用电器是________．
【答案】．S1　电铃
第21题图 第22题图 第23题图
22．如图所示，通过L1的电流和通过L2的电流之比是2∶1，则电流表A1测________电流，A1表和A2表的示数之比是________．
【答案】干路　3∶1　
23．如图甲所示电路，当开关S闭合后，电流表A1、A2的指针偏转分别如图乙、丙所示，其中电流表A1测量的是通过______(选填“电源”“L1”或“L2”)的电流，通过灯泡L2的电流应为______A.
【答案】L1　1
24．一位同学在探究“电路电流规律”时，用电流表测量电路中A、B、C三点电流分别为0.3 A、0.5 A和0.8 A，可判断此电路不可能是___电路，判断的依据是____________________．
【答案】串联　该电路中各处电流不相等(或串联电路中各处电流都相等)
25．如图所示，电源电压不变，当S断开时，电压表的示数为4 V；当S闭合时，电压表的示数变化了2 V，则开关S断开时，灯L1两端的电压为___V，灯L2两端的电压为____V.
【答案】．2　4
第25题图 第27题图 第28题图 第29题图 第30题图
26、下列电器工作时，把电能只转化为内能的是______，把电能转化为光能和内能的是______，把电能主要转化为机械能的是______，把电能主要转化为光能和声能的是______，将机械能转化为电能的是______．(均选填字母标号)
A．电风扇　　　B．电热毯　　　C．电视机 D．白炽灯　　　E．发电机
【答案】B　D　A　C　E
27、如图所示，开关S 2 断开，S 1 、S 3 闭合时，灯L 1 、L 2 ____联。开关S 1 、S 3 断开，S 2 闭合时，灯L 1 、L 2 _____联。
【答案】并 串
28、如图甲所示电路中，电流表A1和A2指示的位置如图乙所示，则电流表A1的读数为________；通过电阻R1的电流为________A.
【答案】1.2A；0.96
29、如图所示，水泵使水管两端保持一定的水压，水压使水管中形成持续的水流；电源使电路两端保持一定的_____，_____使电路中产生持续的_____，这种思维方法称为_______法．
【答案】电压　电压　电流　类比
30、如下图中的灯泡在通电时，灯泡能被点亮。请在下面横线上填写当开关K 1 、K 2 处于以下状态时， 灯泡A、B的亮熄情况：
(1)K 1 断开，K 2 闭合时___________________________；
(2)K 1 闭合，K 2 断开时___________________________；
(3)K 1 和K 2 都闭合时______________________________。
【答案】(1)A灯亮 (2)A、B都不亮 (3)A、B都亮
三．解答题(共36分)
31．(3分)根据图甲所示的电路图，在图乙中用笔画线代替导线，连接图乙实物电路(导线不能交叉)．
【答案】
32．(3分)如今，在居民大楼里几乎都有这样的装置：白天光线充足，楼道很明亮时，楼道照明灯是不亮的；到了晚上或者阴雨天，光线很暗时，楼道中只要有声音发出，照明灯就自动发光，过了一会儿，照明灯又会自动熄灭．这样的装置既安全，又能节约用电，受到声音和光的双重控制，能根据需要工作．你知道这个装置的电路吗？给你一个电灯、一个光控开关、一个声控开关，请你设计一个电路，将它们接入照明电路中，达到以上效果．
(题中光控开关、声控开关可用 符号表示)
【答案】
33．(8分)“探究串联电路的电压关系”的实验电路如图15甲所示．
(1)为了使探究得出的结论具有普遍意义，灯泡L1、L2应该选择规格________(选填“相同”或“不相同”)的小灯泡．
(2)小明根据图甲连接好电路，闭合开关，电压表的示数如图乙所示，为了使实验结果更准确，接下来他应该_______________________________________________________．
(3)测出灯泡L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C两点之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？
答：____________．
(4)测量完成后，进行小组交流讨论，下表中选录了四个小组的数据，你认为这些数据是否合理，请说明理由．答：________________________________________________________________________.
实验小组 L1两端电压/V L2两端电压/V 串联总电压/V
1 1.4 3.1 4.5
2 3.0 1.3 4.4
3 1.1 1.7 2.9
4 1.8 1.2 3.0
【答案】(1)不相同(2)断开开关，电压表换用小量程，重新进行实验(3)不正确　(4)合理，因为实验存在误差 (4)表中的数据是合理的，因为实验存在误差．
第33题图 第34题图
34.(8分)为了验证并联电路的电流特点，小红设计了如图16甲所示的电路进行实验．
(1)在连接电路时，开关应处于________状态．
(2)小红先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是________．
(3)排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中乙、丙、丁所示，可读出I1＝0.5 A，I2＝________A，I＝________A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是____________．(写出关系式即可)
(4)为了验证结论的普遍性，小红采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是______________________________________．
【答案】(1)断开　(2)L1(或电流表)断路　(3)0.52　1　I＝I1＋I2　(4)用改变电源电压的方法继续实验进行验证
35、（6分）在探究并联电路电流规律的实验中，如图甲是实验的电路图．
小红同学在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了______ ．
小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是______ ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为______ A.
同学们在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了电流并记录在如下表格中并立即得出了并联电路的电流规律请你指出他们实验中的不足是______ ，改进方法是______ ．
A点电流 B点电流 C点电流
【答案】 断开开关；电流表正负接线柱反了；；一次实验具有偶然性；更换不同规格的灯泡多次实验
36.（8分）如图17甲所示，当开关S闭合时，两只电流表A1、A2的示数分别如图乙、丙所示，问：(1)电流表A1、A2使用的量程和示数分别是多少？
(2)通过灯泡L1、L2的电流分别是多少？
【答案】．(1)因为并联电路中干路电流等于各支路电流之和；观察电流表指针所在的位置判断A1所选用的量程为0～3 A，其示数是0.8 A；电流表A2使用的是小量程0～0.6 A，其示数是0.48 A.
(2)通过L2的电流是0.48 A；因为并联电路中干路电流等于各支路电流之和，所以通过灯泡
L2
