第十九章 第1节 家庭电路
一、单选题

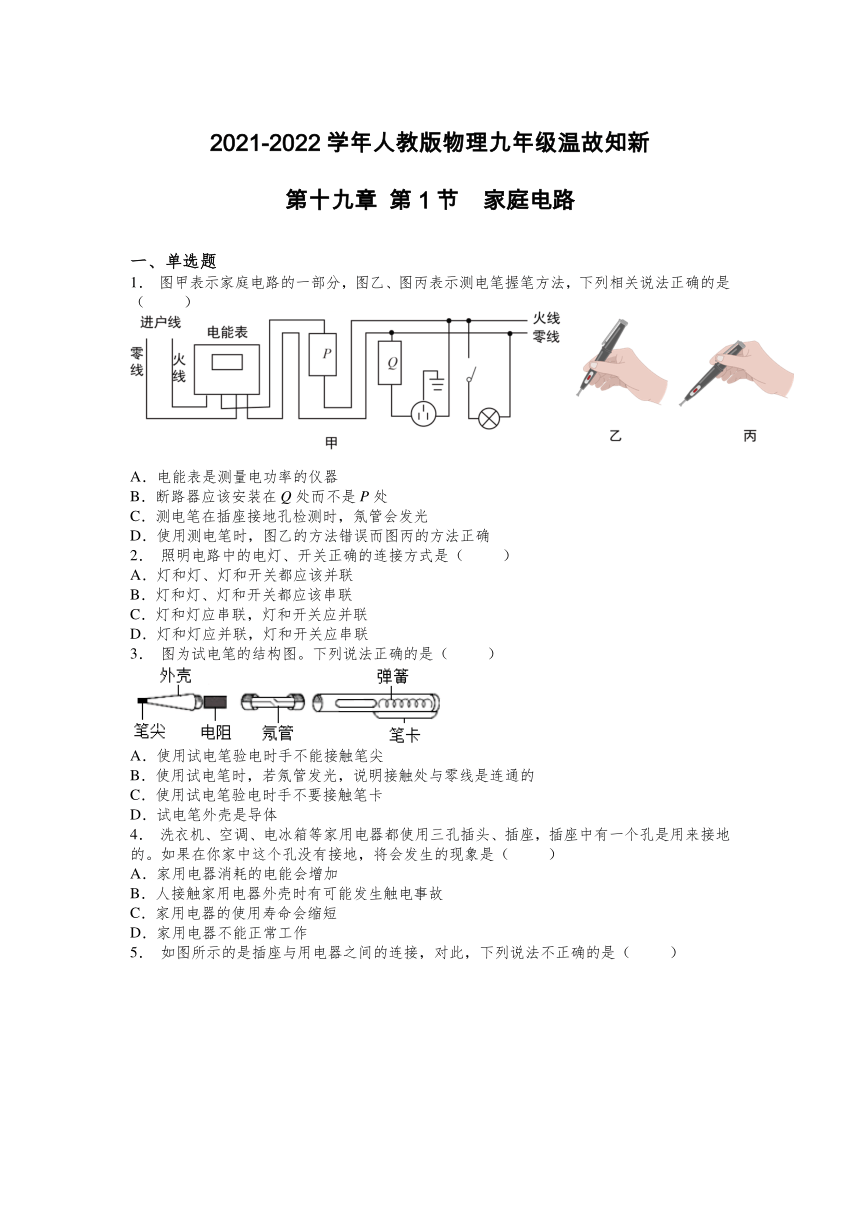

1． 图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（ ）
A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．测电笔在插座接地孔检测时，氖管会发光
D．使用测电笔时，图乙的方法错误而图丙的方法正确
2． 照明电路中的电灯、开关正确的连接方式是（ ）
A．灯和灯、灯和开关都应该并联
B．灯和灯、灯和开关都应该串联
C．灯和灯应串联，灯和开关应并联
D．灯和灯应并联，灯和开关应串联
3． 图为试电笔的结构图。下列说法正确的是（ ）
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
4． 洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（ ）
A．家用电器消耗的电能会增加
B．人接触家用电器外壳时有可能发生触电事故
C．家用电器的使用寿命会缩短
D．家用电器不能正常工作
5． 如图所示的是插座与用电器之间的连接，对此，下列说法不正确的是（ ）

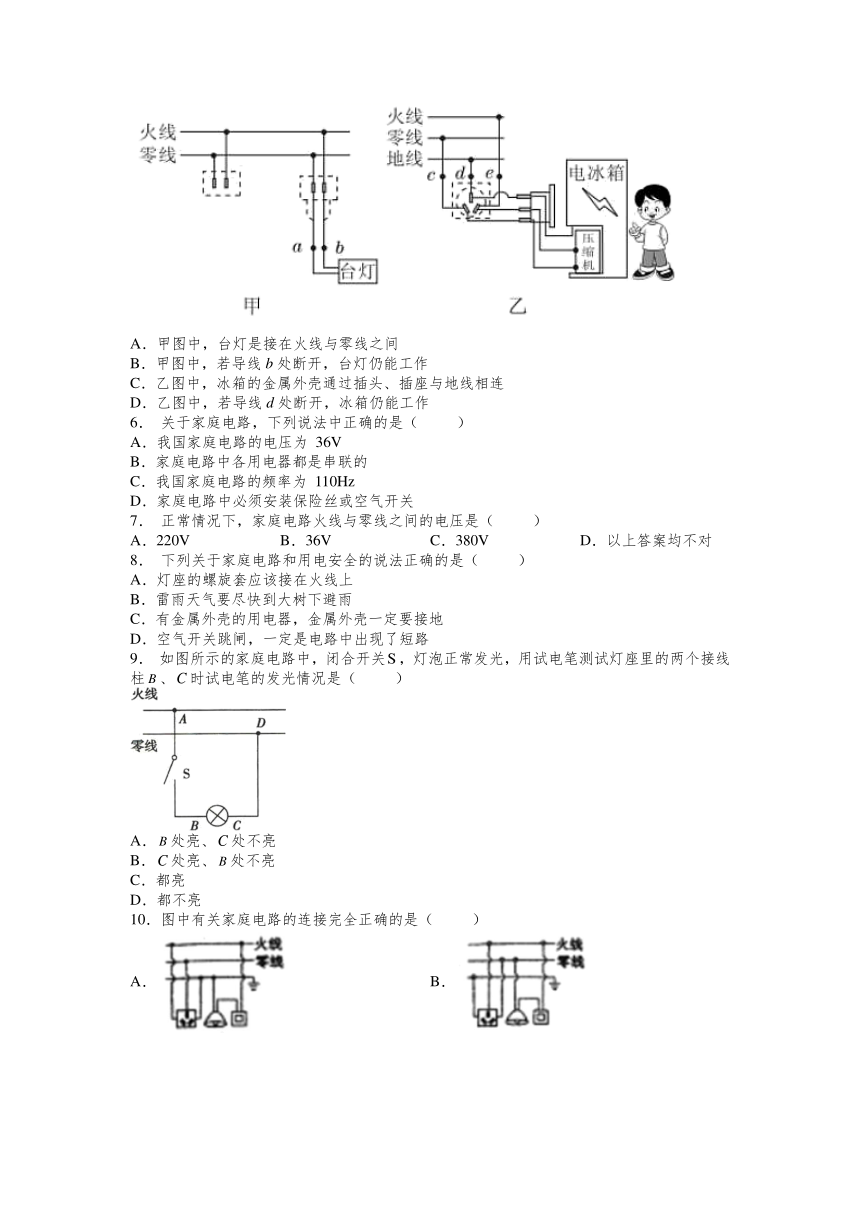

A．甲图中，台灯是接在火线与零线之间
B．甲图中，若导线b处断开，台灯仍能工作
C．乙图中，冰箱的金属外壳通过插头、插座与地线相连
D．乙图中，若导线d处断开，冰箱仍能工作
6． 关于家庭电路，下列说法中正确的是（ ）
A．我国家庭电路的电压为 36V
B．家庭电路中各用电器都是串联的
C．我国家庭电路的频率为 110Hz
D．家庭电路中必须安装保险丝或空气开关
7． 正常情况下，家庭电路火线与零线之间的电压是（ ）
A．220V B．36V C．380V D．以上答案均不对
8． 下列关于家庭电路和用电安全的说法正确的是（ ）
A．灯座的螺旋套应该接在火线上
B．雷雨天气要尽快到大树下避雨
C．有金属外壳的用电器，金属外壳一定要接地
D．空气开关跳闸，一定是电路中出现了短路
9． 如图所示的家庭电路中，闭合开关，灯泡正常发光，用试电笔测试灯座里的两个接线柱、时试电笔的发光情况是（ ）
A．处亮、处不亮
B．处亮、处不亮
C．都亮
D．都不亮
10．图中有关家庭电路的连接完全正确的是（ ）
A． B．
C． D．
二、填空题

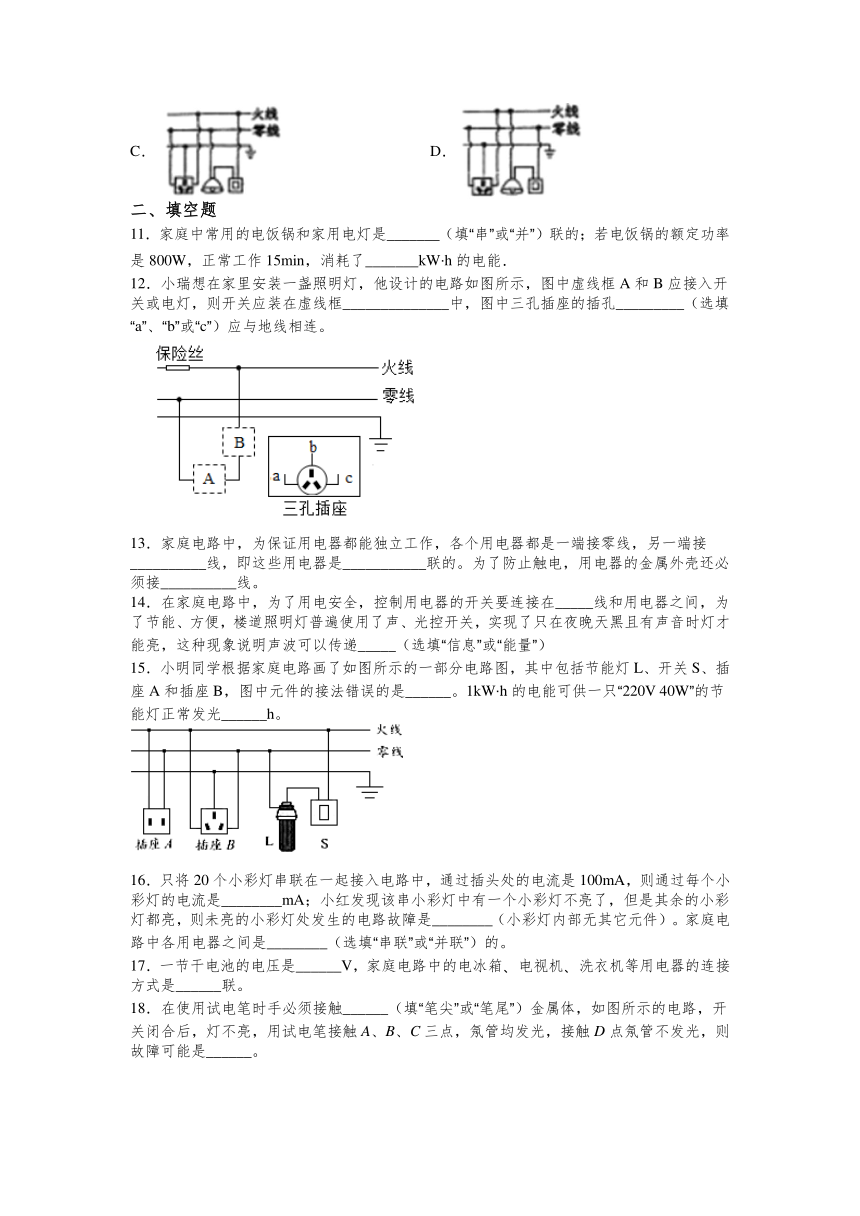

11．家庭中常用的电饭锅和家用电灯是_______（填“串”或“并”）联的；若电饭锅的额定功率是800W，正常工作15min，消耗了_______kW·h的电能．
12．小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框______________中，图中三孔插座的插孔_________（选填“a”、“b”或“c”）应与地线相连。
13．家庭电路中，为保证用电器都能独立工作，各个用电器都是一端接零线，另一端接__________线，即这些用电器是___________联的。为了防止触电，用电器的金属外壳还必须接__________线。
14．在家庭电路中，为了用电安全，控制用电器的开关要连接在_____线和用电器之间，为了节能、方便，楼道照明灯普遍使用了声、光控开关，实现了只在夜晚天黑且有声音时灯才能亮，这种现象说明声波可以传递_____（选填“信息”或“能量”）
15．小明同学根据家庭电路画了如图所示的一部分电路图，其中包括节能灯L、开关S、插座A和插座B，图中元件的接法错误的是______。1kW·h的电能可供一只“220V 40W”的节能灯正常发光______h。
16．只将20个小彩灯串联在一起接入电路中，通过插头处的电流是100mA，则通过每个小彩灯的电流是________mA；小红发现该串小彩灯中有一个小彩灯不亮了，但是其余的小彩灯都亮，则未亮的小彩灯处发生的电路故障是________（小彩灯内部无其它元件）。家庭电路中各用电器之间是________（选填“串联”或“并联”）的。
17．一节干电池的电压是______V，家庭电路中的电冰箱 电视机 洗衣机等用电器的连接方式是______联。
18．在使用试电笔时手必须接触______（填“笔尖”或“笔尾”）金属体，如图所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是______。
19．家庭电路中，闸刀开关控制_____，支路开关控制_____。如图所示为家庭电路常用的两种安装在墙壁上的支路开关，其按钮可绕面板内转轴转动。由生活经验可知，图_____较易损坏，因为按动这种开关的_____较小，按动需要的力较大。
20．对人体的安全电压是不高于______V。在家庭电路中，电视机与其他用电器之间是______联的，开关与用电器之间是______联的。保险丝要串联在______（选填：“火线”或“零线”）上，通常用______来判断家庭电路的火线和零线。
三、作图题
21．如图所示，将拉线开关和螺丝口灯泡正确连接到家庭电路中。
22．如图所示，完成家庭电路的连接（要求：开关只控制螺口灯泡）。
（____）
2021-2022学年人教版物理九年级第十九章 第1节家庭电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D A B B D A C A C
二、填空题
11．并 0.2
12．B b
13．火 并 地
14．火 能量
15．三孔插座 250
16．100 短路 并联
17．1.5 并
18．笔尾 CD断路
19．整个电路 所在支路 甲 动力臂
20．36 并 串 火线 试电笔
三、作图题
21．
22．
