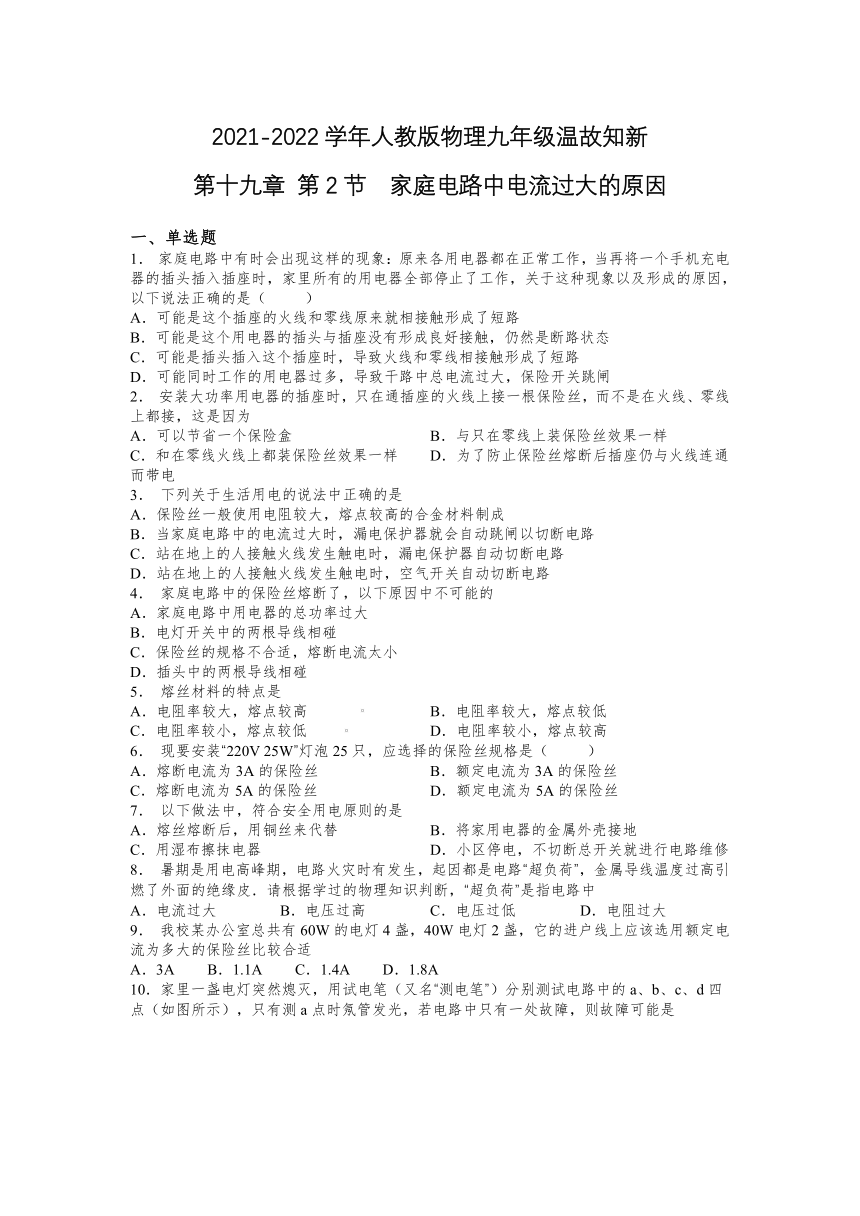

2021-2022学年人教版物理九年级温故知新
第十九章 第2节 家庭电路中电流过大的原因
一、单选题
1． 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（ ）
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
2． 安装大功率用电器的插座时，只在通插座的火线上接一根保险丝，而不是在火线、零线上都接，这是因为
A．可以节省一个保险盒 B．与只在零线上装保险丝效果一样
C．和在零线火线上都装保险丝效果一样 D．为了防止保险丝熔断后插座仍与火线连通而带电
3． 下列关于生活用电的说法中正确的是
A．保险丝一般使用电阻较大，熔点较高的合金材料制成
B．当家庭电路中的电流过大时，漏电保护器就会自动跳闸以切断电路
C．站在地上的人接触火线发生触电时，漏电保护器自动切断电路
D．站在地上的人接触火线发生触电时，空气开关自动切断电路
4． 家庭电路中的保险丝熔断了，以下原因中不可能的
A．家庭电路中用电器的总功率过大
B．电灯开关中的两根导线相碰
C．保险丝的规格不合适，熔断电流太小
D．插头中的两根导线相碰
5． 熔丝材料的特点是
A．电阻率较大，熔点较高 B．电阻率较大，熔点较低
C．电阻率较小，熔点较低 D．电阻率较小，熔点较高
6． 现要安装“220V 25W”灯泡25只，应选择的保险丝规格是（ ）
A．熔断电流为3A的保险丝 B．额定电流为3A的保险丝
C．熔断电流为5A的保险丝 D．额定电流为5A的保险丝
7． 以下做法中，符合安全用电原则的是
A．熔丝熔断后，用铜丝来代替 B．将家用电器的金属外壳接地
C．用湿布擦抹电器 D．小区停电，不切断总开关就进行电路维修
8． 暑期是用电高峰期，电路火灾时有发生，起因都是电路“超负荷”，金属导线温度过高引燃了外面的绝缘皮．请根据学过的物理知识判断，“超负荷”是指电路中
A．电流过大 B．电压过高 C．电压过低 D．电阻过大
9． 我校某办公室总共有60W的电灯4盏，40W电灯2盏，它的进户线上应该选用额定电流为多大的保险丝比较合适
A．3A B．1.1A C．1.4A D．1.8A

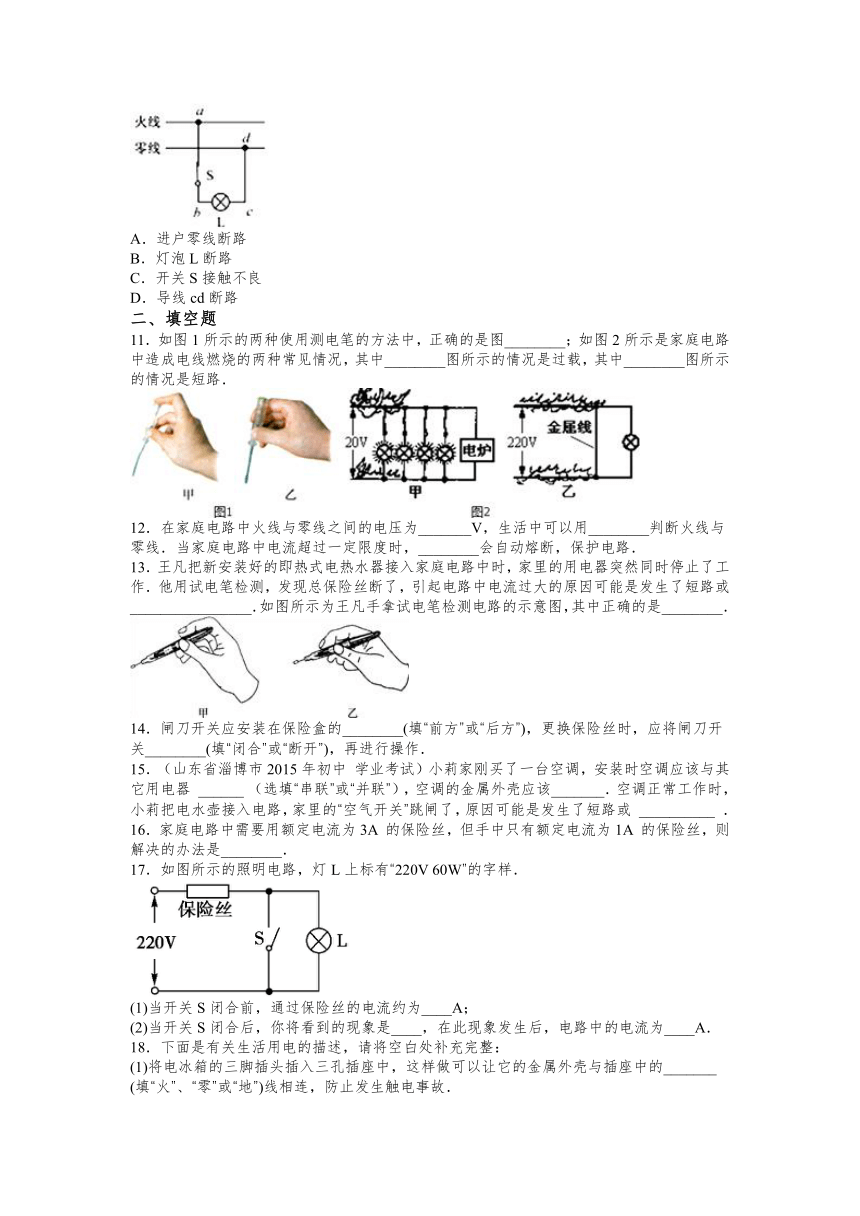

10．家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是
A．进户零线断路
B．灯泡L断路
C．开关S接触不良
D．导线cd断路
二、填空题
11．如图1所示的两种使用测电笔的方法中，正确的是图________；如图2所示是家庭电路中造成电线燃烧的两种常见情况，其中________图所示的情况是过载，其中________图所示的情况是短路．
12．在家庭电路中火线与零线之间的电压为_______V，生活中可以用________判断火线与零线．当家庭电路中电流超过一定限度时，________会自动熔断，保护电路．
13．王凡把新安装好的即热式电热水器接入家庭电路中时，家里的用电器突然同时停止了工作．他用试电笔检测，发现总保险丝断了，引起电路中电流过大的原因可能是发生了短路或________________．如图所示为王凡手拿试电笔检测电路的示意图，其中正确的是________．
14．闸刀开关应安装在保险盒的________(填“前方”或“后方”)，更换保险丝时，应将闸刀开关________(填“闭合”或“断开”)，再进行操作．
15．（山东省淄博市2015年初中 学业考试）小莉家刚买了一台空调，安装时空调应该与其它用电器 ______ （选填“串联”或“并联”），空调的金属外壳应该_______．空调正常工作时，小莉把电水壶接入电路，家里的“空气开关”跳闸了，原因可能是发生了短路或 __________ ．
16．家庭电路中需要用额定电流为3A 的保险丝，但手中只有额定电流为1A 的保险丝，则解决的办法是________．
17．如图所示的照明电路，灯L上标有“220V 60W”的字样．
(1)当开关S闭合前，通过保险丝的电流约为____A；
(2)当开关S闭合后，你将看到的现象是____，在此现象发生后，电路中的电流为____A．
18．下面是有关生活用电的描述，请将空白处补充完整：
(1)将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的_______ (填“火”、“零”或“地”)线相连，防止发生触电事故．
(2)当家中同时使用的用电器的总功率过大时，电路的总电流就会过_______(填“大”或“小”)，家庭电路中的_______会自动断开，切断电路，起到保护电路的作用．
19．如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是____________，乙产生的原因是___________．
20．在家庭电路中用电器越多，电路中的总电流________（选填“越大”或“越小”），为了避免导线过热而烧坏，在电路中要________（选填“串联”或“并联”）熔丝．
2021-2022学年人教版物理九年级第十九章 第2节家庭电路中电流过大的原因（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D C B B B B A D C
二、填空题
11．甲； 甲； 乙．
12．220 试电笔 熔丝
13．用电器总功率过大 甲
14．前方 断开
15．并联 接地 用电器的总功率过大
16．将三根额定电流为1A 的保险丝并联．
17．0.273 灯泡不亮，保险丝熔断 0
18．地 大 空气开关
19．用电器总功率过大 发生短路
20．越大串联
