第十六章 第2节串、并联电路中电压的规律 练习 2021-2022学年人教版物理九年级（有答案）

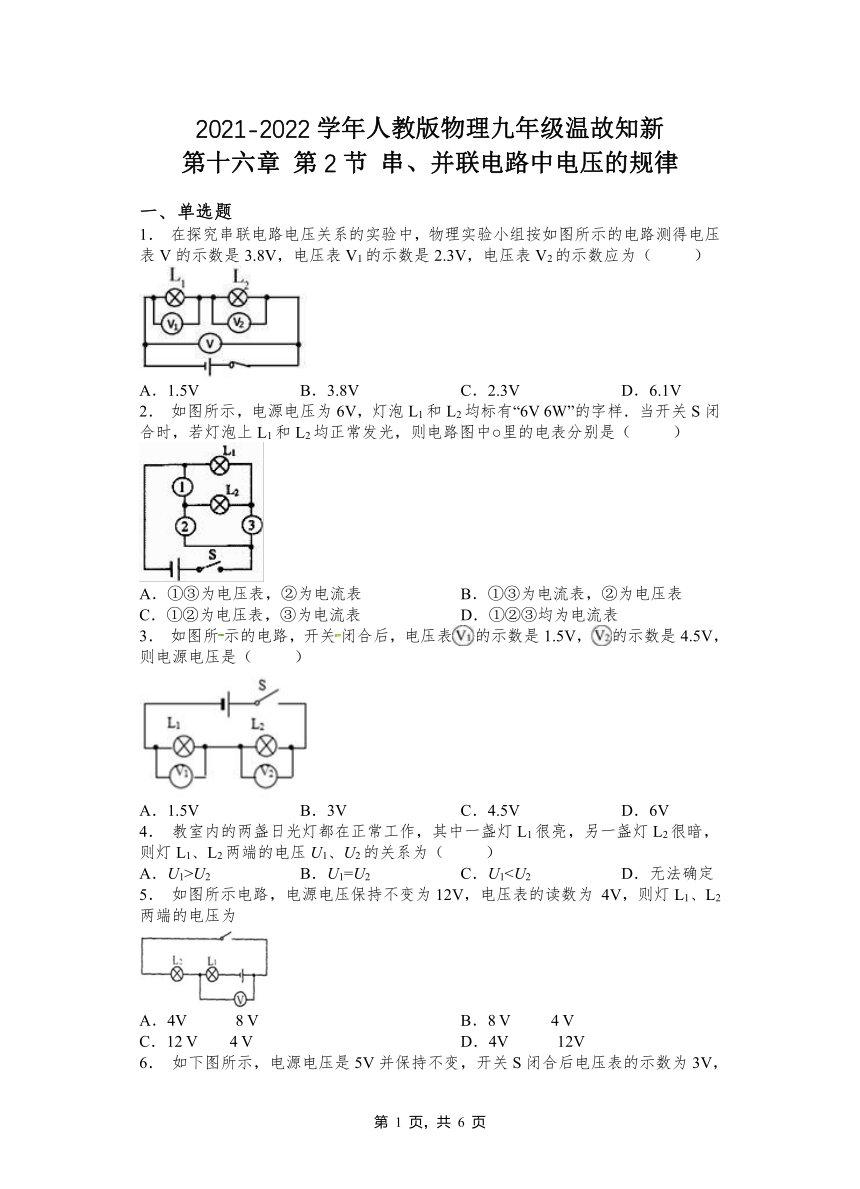

2021-2022学年人教版物理九年级温故知新
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（ ）
A．1.5V B．3.8V C．2.3V D．6.1V
2． 如图所示，电源电压为6V，灯泡L1和L2均标有“6V 6W”的字样．当开关S闭合时，若灯泡上L1和L2均正常发光，则电路图中○里的电表分别是（ ）
A．①③为电压表，②为电流表 B．①③为电流表，②为电压表
C．①②为电压表，③为电流表 D．①②③均为电流表
3． 如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（ ）
A．1.5V B．3V C．4.5V D．6V
4． 教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则灯L1、L2两端的电压U1、U2的关系为（ ）
A．U1>U2 B．U1=U2 C．U15． 如图所示电路，电源电压保持不变为12V，电压表的读数为 4V，则灯L1、L2两端的电压为
A．4V 8 V B．8 V 4 V
C．12 V 4 V D．4V 12V

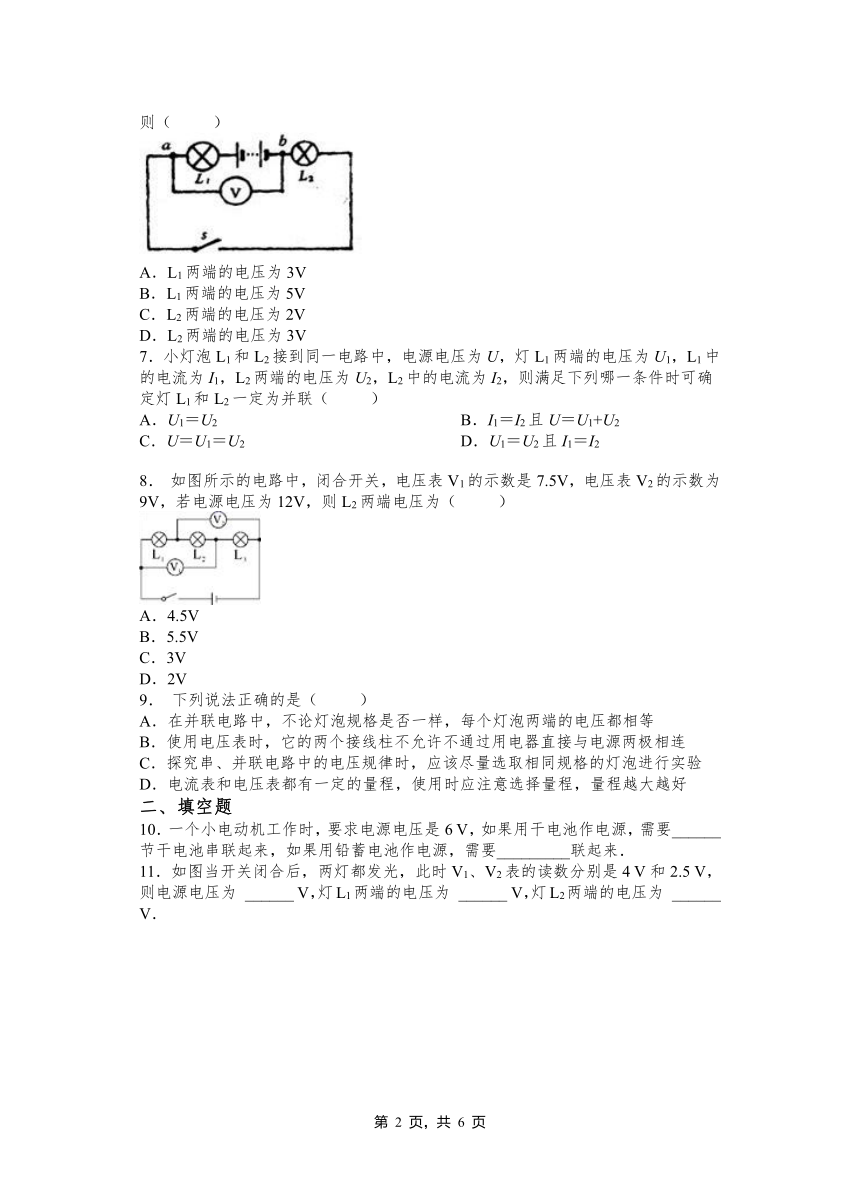

6． 如下图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（ ）
A．L1两端的电压为3V
B．L1两端的电压为5V
C．L2两端的电压为2V
D．L2两端的电压为3V
7．小灯泡L1和L2接到同一电路中，电源电压为U，灯L1两端的电压为U1，L1中的电流为I1，L2两端的电压为U2，L2中的电流为I2，则满足下列哪一条件时可确定灯L1和L2一定为并联（ ）
A．U1＝U2 B．I1＝I2且U＝U1+U2
C．U＝U1＝U2 D．U1＝U2且I1＝I2
8． 如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压为（ ）
A．4.5V
B．5.5V
C．3V
D．2V
9． 下列说法正确的是（ ）
A．在并联电路中，不论灯泡规格是否一样，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．探究串、并联电路中的电压规律时，应该尽量选取相同规格的灯泡进行实验
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
二、填空题
10．一个小电动机工作时，要求电源电压是6 V，如果用干电池作电源，需要______节干电池串联起来，如果用铅蓄电池作电源，需要_________联起来．

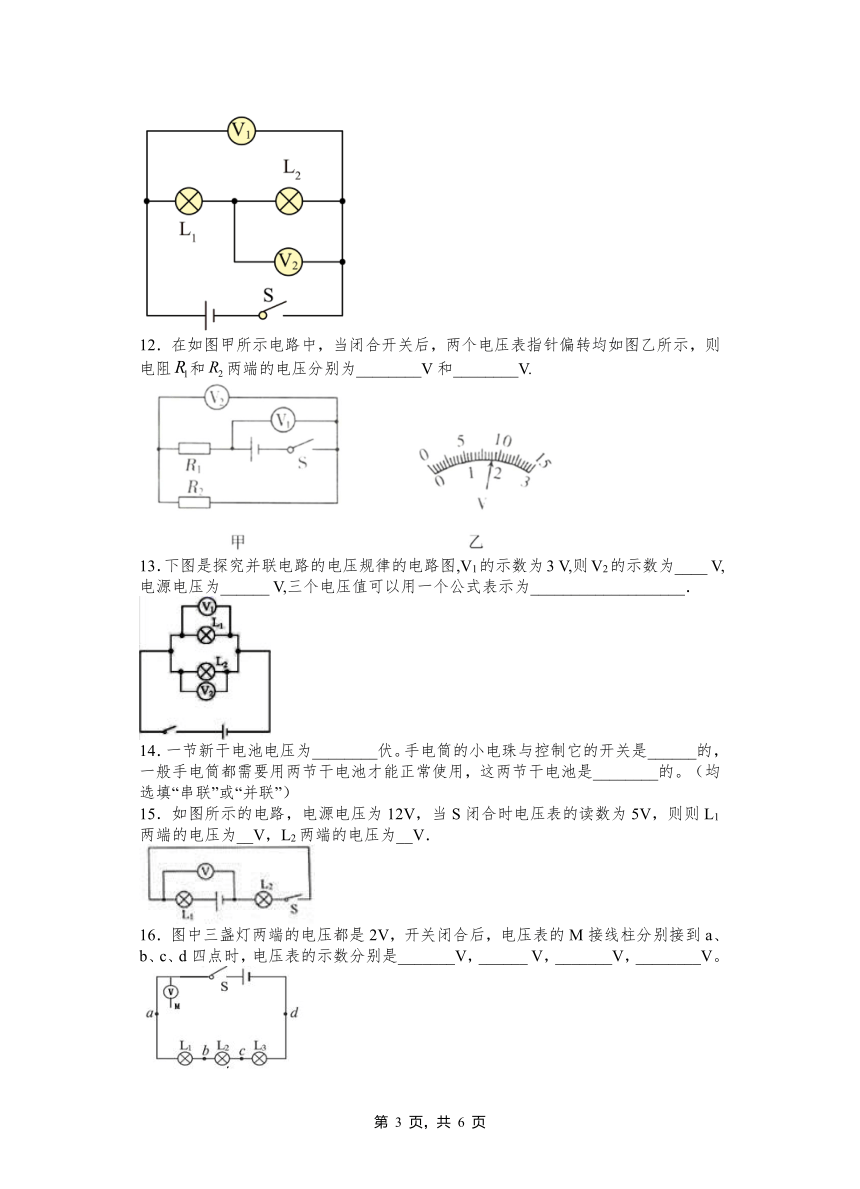

11．如图当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4 V和2.5 V，则电源电压为 ______ V，灯L1两端的电压为 ______ V，灯L2两端的电压为 ______ V．
12．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻和两端的电压分别为________V和________V.
13．下图是探究并联电路的电压规律的电路图,V1的示数为3 V,则V2的示数为____ V,电源电压为______ V,三个电压值可以用一个公式表示为___________________．
14．一节新干电池电压为________伏。手电筒的小电珠与控制它的开关是______的，一般手电筒都需要用两节干电池才能正常使用，这两节干电池是________的。（均选填“串联”或“并联”）
15．如图所示的电路，电源电压为12V，当S闭合时电压表的读数为5V，则则L1两端的电压为__V，L2两端的电压为__V．
16．图中三盏灯两端的电压都是2V，开关闭合后，电压表的M接线柱分别接到a、b、c、d四点时，电压表的示数分别是_______V，______ V，_______V，________V。
17．如图所示的电路中，开关闭合后，电压表V1示数为2V，V2示数为10V，则L1两端的电压为________V，L2两端的电压为________V，电源电压为________V。
18．一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作电压是12V，则应将________个小彩灯________（填“串”或“并”）联接在家庭电路两端。
19．如图甲所示电路中，电压表测量的是________(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6 V，则灯L1两端电压为________V.
三、实验题
20．“探究串联电路的电压关系”的实验电路如图甲所示；
（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（选填“相同”或“不同”）规格的小灯泡；
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____；
（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间，小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可，小聪的办法是否正确？答：_____，原因是_____；
（4）小明按甲图实验一会儿后看到两个灯都熄灭，电压表示数明显增大，则故障原因可能是
_____。
21．“探究串联电路的电压关系”的实验电路如图甲所示：
（1）小明根据图甲连接好电路，闭合开关，电压表的示数如图乙所示，为了使实验结果更准确，接下来他应该________．
（2）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．
小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确________？为什么________？
（3）方法改进后，将所测出AB、BC、AC间的电压结果记录在下面表格中．小明详解实验数据得出的结论是：串联电路总电压等于各用电器两端的电压之和．同组同学指出结论不可信，原因是________．
2021-2022学年人教版物理九年级第十六章 第2节串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9
答案 A B D B B D C A A
二、填空题
10．4 3
11．4 1.5 2.5
12．7.2 1.8
13．3 3 U=U1=U2
14．1.5 串联 串联
15．7 5
16． 0 2 4 6
17． 10 2 12
18．19 串
19．L2 3.6
三、实验题
20．不同 断开开关，换用0-3V量程 不正确 电压表正负接线柱接反了 L1断路
21．断开开关，换用电压表较小量程（0﹣3V）重新做实验 不正确 电压表正负接线柱接反了 实验次数太少，结论有偶然性
