第十七章 第4节欧姆定律在串、并联电路中的应用2021-2022学年人教版物理九年级（含答案）

2021-2022学年人教版物理九年级温故知新
第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题

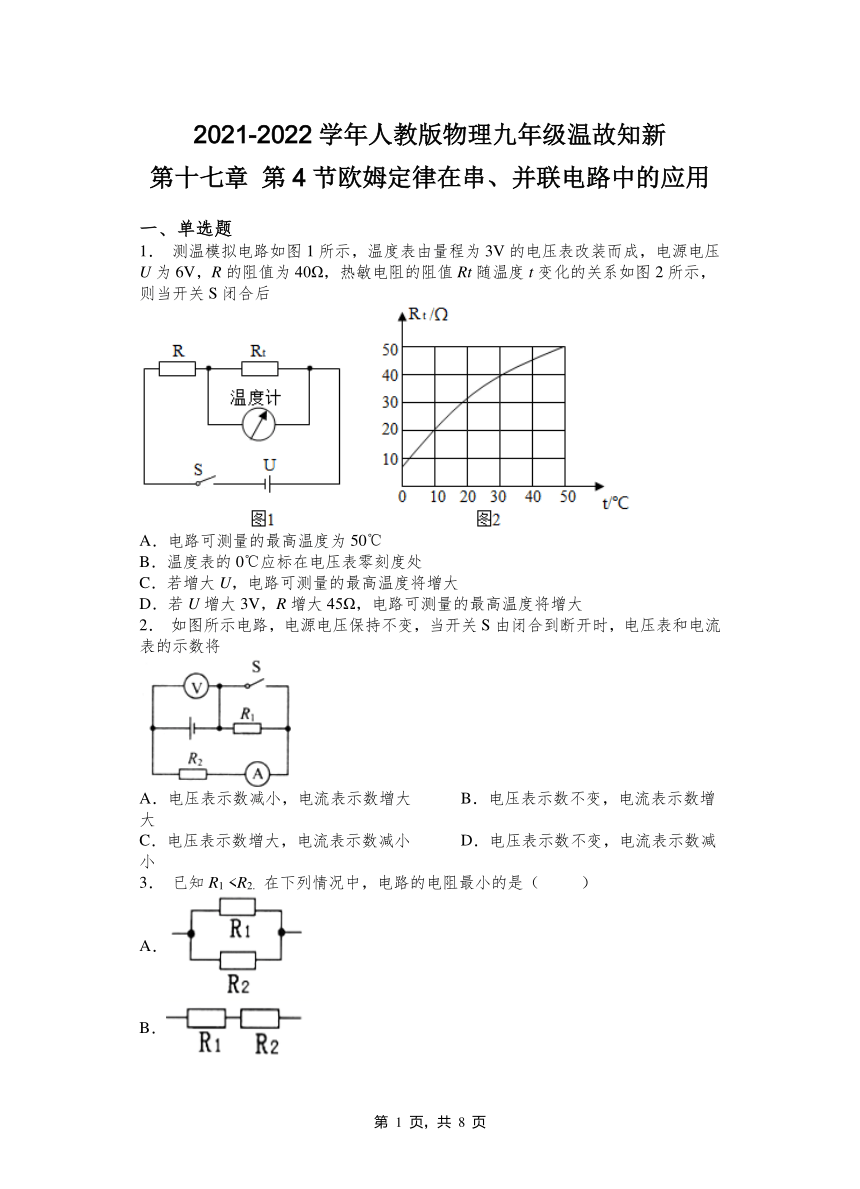

1． 测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后
A．电路可测量的最高温度为50℃
B．温度表的0℃应标在电压表零刻度处
C．若增大U，电路可测量的最高温度将增大
D．若U增大3V，R增大45Ω，电路可测量的最高温度将增大
2． 如图所示电路，电源电压保持不变，当开关S由闭合到断开时，电压表和电流表的示数将
A．电压表示数减小，电流表示数增大 B．电压表示数不变，电流表示数增大
C．电压表示数增大，电流表示数减小 D．电压表示数不变，电流表示数减小
3． 已知R1 A．
B．
C．
D．
4． 如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动的过程中（ ）
A．电流表A2示数不变 B．电流表A2示数变小
C．电压表V示数变小 D．电流表A1示数变大
5． 如图所示的电路中，R1＝10Ω，R2＝30Ω．闭合开关S，电压表V1与V2的示数之比是（ ）
A．1：3
B．3：1
C．3：4
D．4：3
6． 有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（ ）
A．一定小于R B．一定大于R C．一定等于R D．以上结果都有可能
7． 如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P从图示位置向右移动，灯泡的亮度及电压表示数变化情况是（ ）
A．灯泡变亮，电压表示数不变 B．灯泡变暗，电压表示数减小
C．灯泡亮度不变，电压表示数不变 D．灯泡亮度不变，电压表示数增大

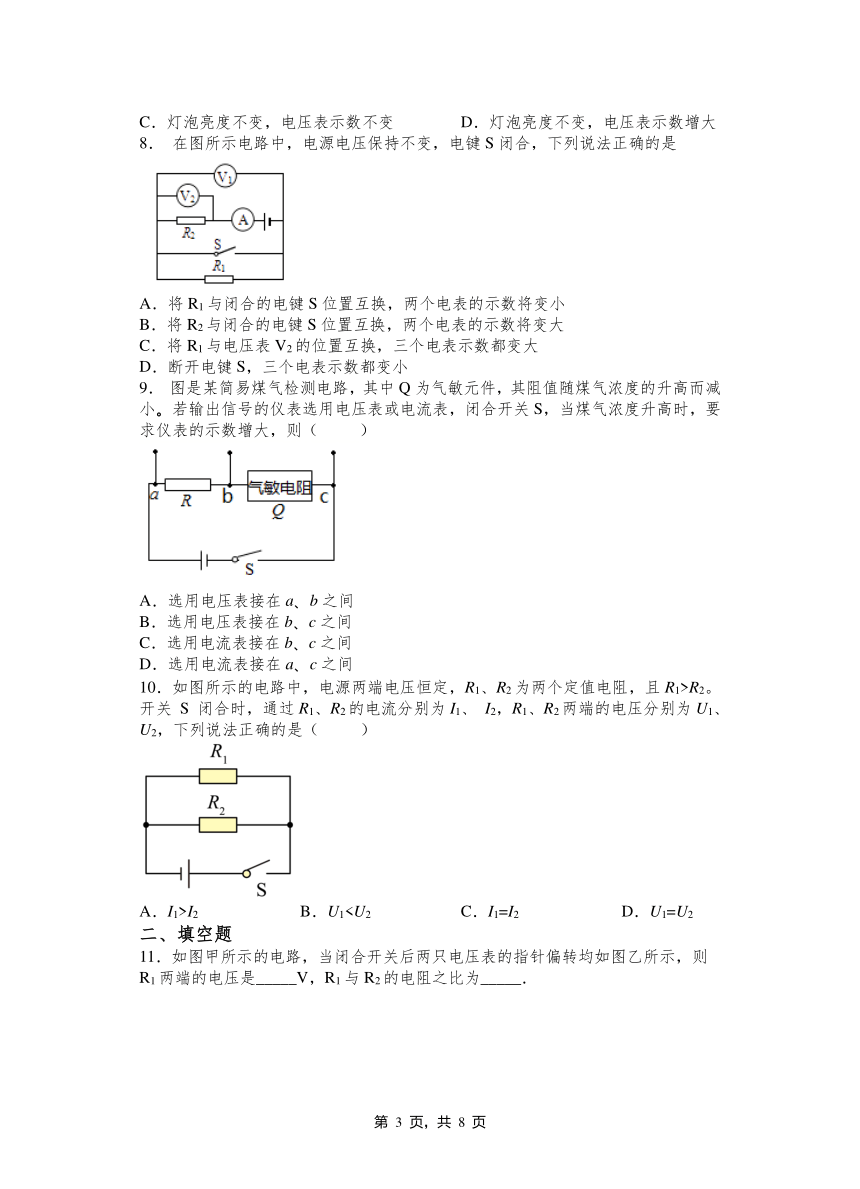

8． 在图所示电路中，电源电压保持不变，电键S闭合，下列说法正确的是
A．将R1与闭合的电键S位置互换，两个电表的示数将变小
B．将R2与闭合的电键S位置互换，两个电表的示数将变大
C．将R1与电压表V2的位置互换，三个电表示数都变大
D．断开电键S，三个电表示数都变小
9． 图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小 若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则（ ）
A．选用电压表接在a b之间
B．选用电压表接在b c之间
C．选用电流表接在b c之间
D．选用电流表接在a c之间
10．如图所示的电路中，电源两端电压恒定，R1、R2为两个定值电阻，且R1>R2。开关 S 闭合时，通过R1、R2的电流分别为I1、 I2，R1、R2两端的电压分别为U1、U2，下列说法正确的是（ ）
A．I1>I2 B．U1二、填空题

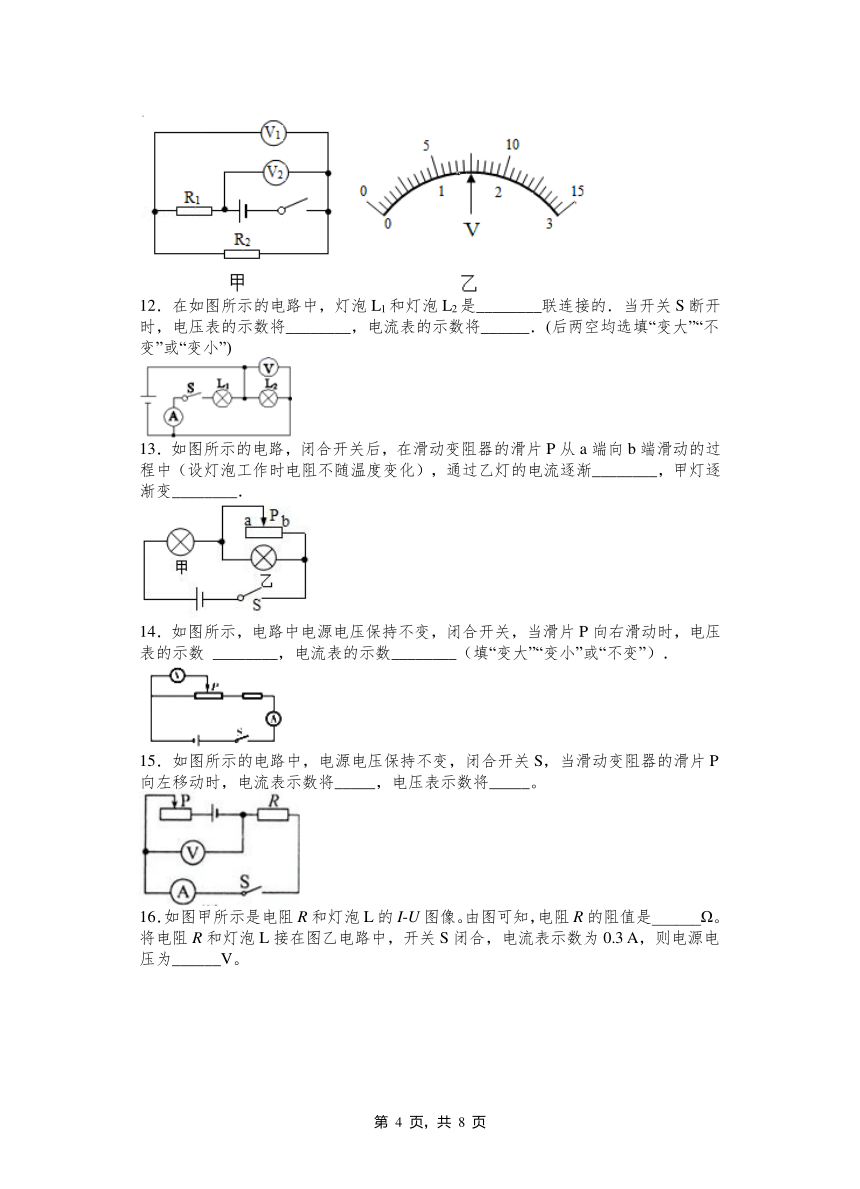

11．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是_____V，R1与R2的电阻之比为_____．
12．在如图所示的电路中，灯泡L1和灯泡L2是________联连接的．当开关S断开时，电压表的示数将________，电流表的示数将______．(后两空均选填“变大”“不变”或“变小”)
13．如图所示的电路，闭合开关后，在滑动变阻器的滑片P从a端向b端滑动的过程中（设灯泡工作时电阻不随温度变化），通过乙灯的电流逐渐________，甲灯逐渐变________．
14．如图所示，电路中电源电压保持不变，闭合开关，当滑片P向右滑动时，电压表的示数 ________，电流表的示数________（填“变大”“变小”或“不变”）．
15．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，电流表示数将_____，电压表示数将_____。
16．如图甲所示是电阻R和灯泡L的I-U图像。由图可知，电阻R的阻值是______Ω。将电阻R和灯泡L接在图乙电路中，开关S闭合，电流表示数为0.3 A，则电源电压为______V。
17．如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时，电压表示数________，油量表示数________（选填“变大”、“变小”或“不变”）．
18．成绵乐高铁开通以来，极大地促进了沿线经济发展，为保障列车安全运行，列车上安装有烟雾报警装置。如图所示是列车上烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，电流表示数_____，电压表示数_____。（选填“增大”、“减小”或“不变”）
19．如图为我市某中学物理兴趣小组设计的电子身高测量仪电路图，其中定值电阻 R1=6Ω，电源电压恒为 4.5V，R2 的规格为“15Ω,0.5A”，电压表量程为 0-3V，电流表量程为 0-0.6A，闭合 S：
（1）当被测身高较矮时，电流表的示数________（选填“变大”“变小”或“不变”）．
（2）当 R2 接入电路中的电阻为 9Ω时，电压表的示数是______V
（3）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是_________．
20． 如图所示，电源电压恒定不变，闭合开关K，当滑动变阻器的滑片P向右移动时，电流表A的示数将______ （选填“变小”、“不变”或“变大”）。
三、计算题
21．如图所示，R1=10Ω，R2=20Ω，R3=30Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3A，求：
（1）电源电压多大？
（2）当S1和S2都断开时，电流表的读数多大？
（3）当S1、S2都闭合时，电路中的总电流是多大？
22．如图所示的电路中，电源电压为18伏不变，滑动变阻器R2上标有“20Ω 2A”字样，闭合开关S，电流表A的示数为1安，电压表示数为4伏．求：
（1）电阻R1的阻值．
（2）电路中的最小电流I最小．
（3） 在电压表和电流表不改变量程的情况下，为使电路正常工作，滑动变阻器R2连入电路的阻值范围．
2021-2022学年人教版物理九年级第十七章 第4节欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D A A C A C B A D
二、填空题
11．6 4:1
12．并　　 不变 变小
13．变小 变亮
14．变大； 不变
15．变小 变小
16．10Ω 4V
17．变小 变大
18． 减小 增大
19．变大 2.7 3 Ω~12 Ω
20．不变
三、计算题
21．（1）6V；（2）0.2A；（3）0.5A
22．（1）4Ω（2）0.75A（3）5Ω~20Ω
