第十五章 第4节电流的测量2021-2022学年人教版物理九年级 (1)（含答案）

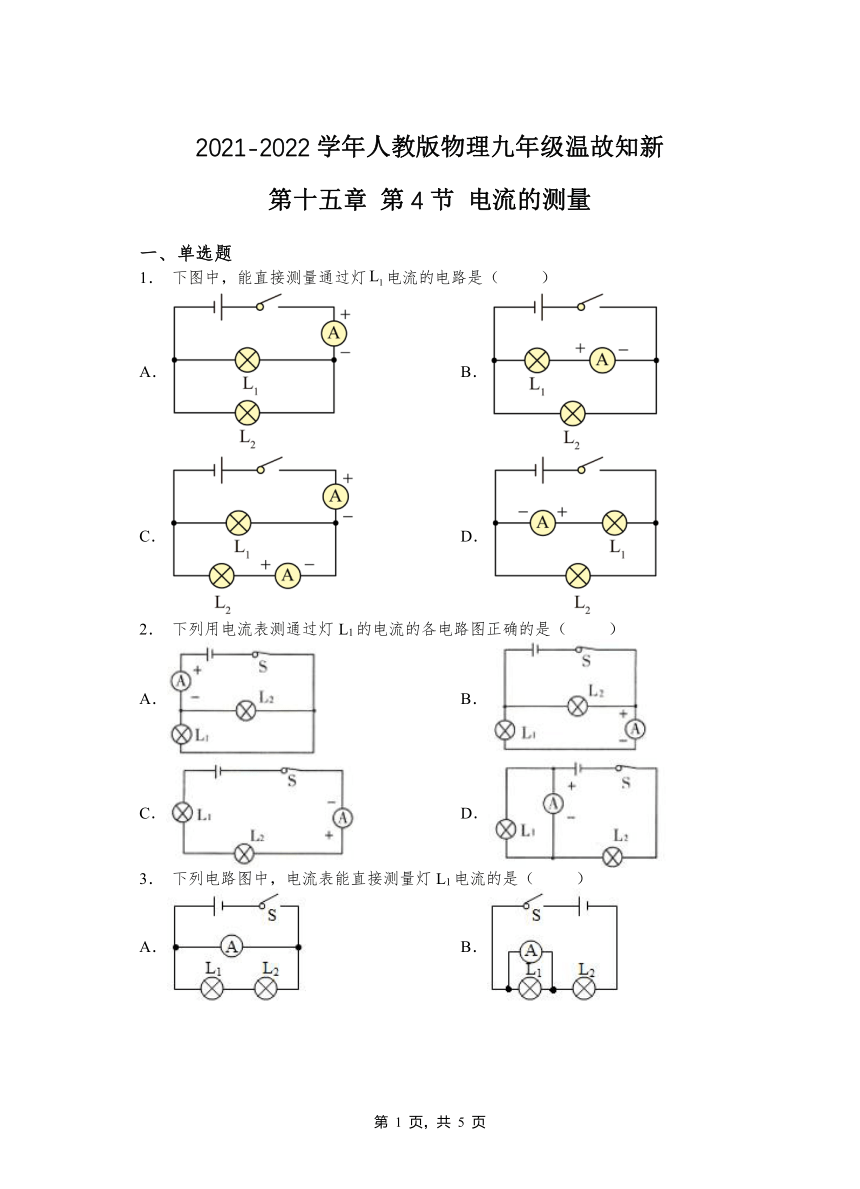

2021-2022学年人教版物理九年级温故知新
第十五章 第4节 电流的测量
一、单选题
1． 下图中，能直接测量通过灯电流的电路是（ ）
A． B．
C． D．
2． 下列用电流表测通过灯L1的电流的各电路图正确的是（ ）
A． B．
C． D．
3． 下列电路图中，电流表能直接测量灯L1电流的是（ ）
A． B．
C． D．

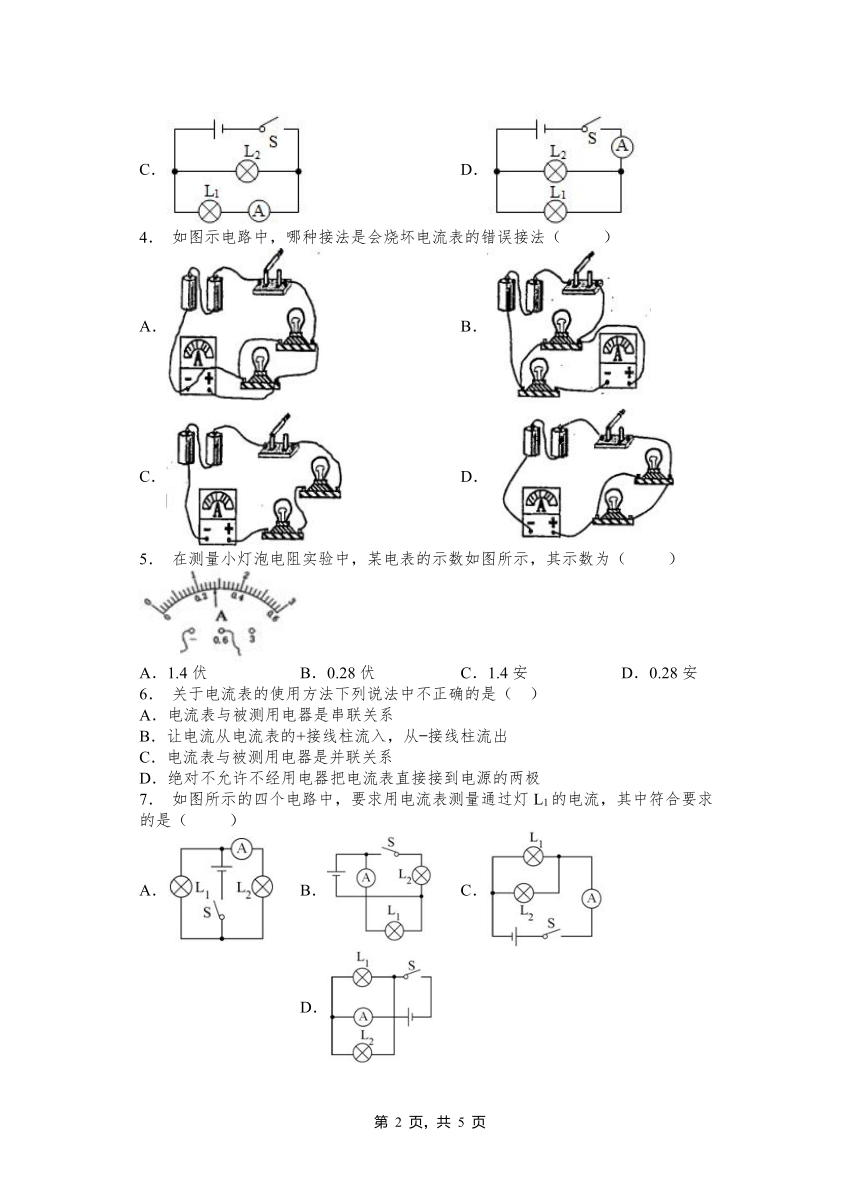

4． 如图示电路中，哪种接法是会烧坏电流表的错误接法（ ）
A． B．
C． D．
5． 在测量小灯泡电阻实验中，某电表的示数如图所示，其示数为（ ）
A．1.4伏 B．0.28伏 C．1.4安 D．0.28安
6． 关于电流表的使用方法下列说法中不正确的是（ ）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从 接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
7． 如图所示的四个电路中，要求用电流表测量通过灯L1的电流，其中符合要求的是（ ）
A． B． C． D．
8． 图示的电路中，电流表测量的是（ ）
A．通过灯 L1的电流
B．通过灯 L2 的电流
C．通过灯 L3 的电流
D．通过灯 L1 和灯 L2 的电流之和
9． 灯L1、L2并联，用电流表A测干路的电流，用电流表A1、A2分别测电灯L1、L2所在支路的电流，正确的电路是（ ）
A． B．
C． D．
10．关于电流表的使用，下列说法正确的是（ ）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程
二、填空题
11．表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
12．某同学用电流表测量电流时，发现电流表指针偏转较小，这是因为________；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为________．
13．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值_________。
14．某同学在用电流表测电流时，发现指针向没有刻度的方向偏转，这个现象是因为_____；若发现指针偏转很大超过了最大刻度，这是因为_____；若发现指针偏转很小，不足量程的五分之一，这是因为_____.
15．读出如图1和如图2的电流表的示数。I1=_________A ，I2=_________A 。
16．使用电流表测电流之前应注意两个事项：①检查指针是否指在________；②明确它的________和________．
17．电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
18．单位及换算：2μA=______A，0.5A=______mA。
19．把电流表_____接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是_________，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是_________________。
20．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
2021-2022学年人教版物理九年级第十五章 第4节电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C C A D C B B C D
二、填空题
11．电流 500 0.5×106
12．. 电流表量程选大了 电流表量程选小了
13．偏大
14．电流表正负接线柱接反 所选量程太小 所选量程太大
15．0.421.4
16．零刻线量程分度值
17．电流强弱I安培A
18．2×10-6A 0.5×103
19．串联电流表量程选择太小电流表的正负接线柱接反
20．正负接线柱反接 改接小量程
