第十五章 第4节电流的测量2021-2022学年人教版物理九年级（含答案）

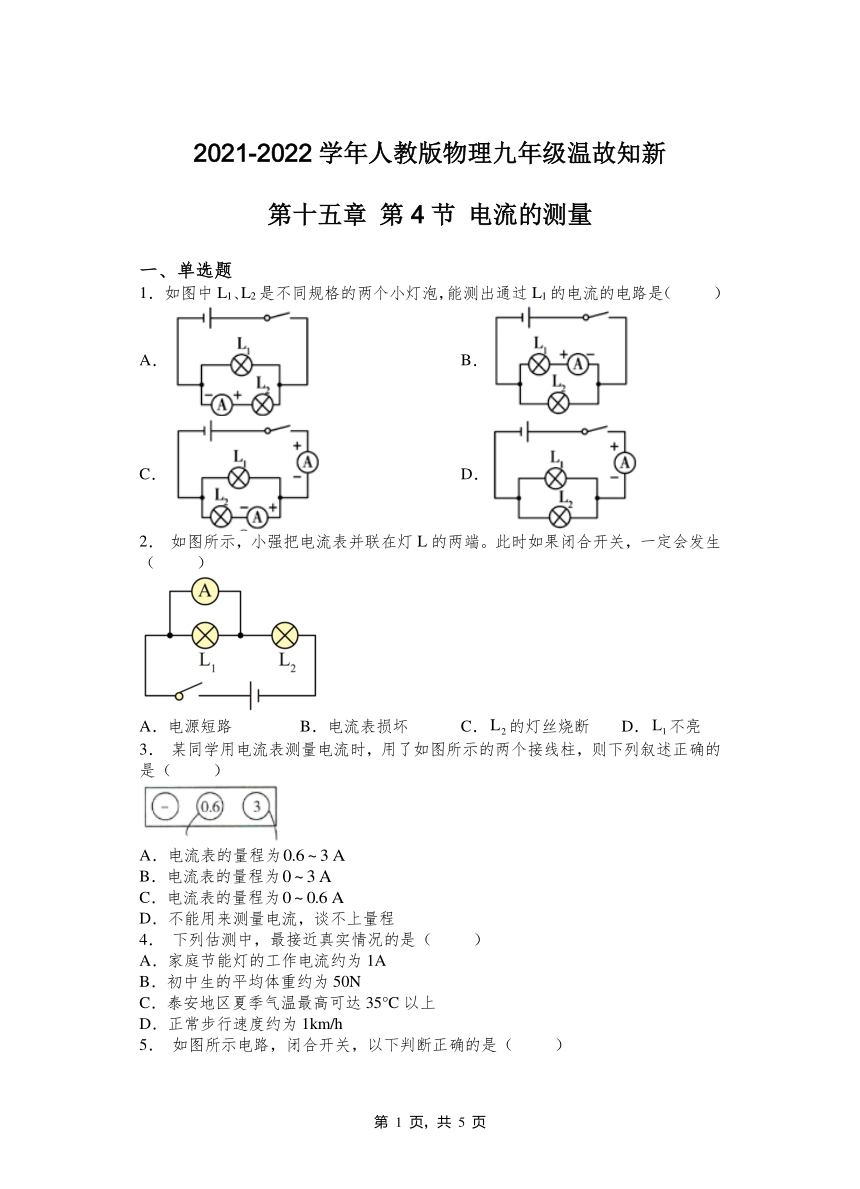

2021-2022学年人教版物理九年级温故知新
第十五章 第4节 电流的测量
一、单选题
1． 如图中L1、L2是不同规格的两个小灯泡，能测出通过L1的电流的电路是（ ）
A． B．
C． D．
2． 如图所示，小强把电流表并联在灯L的两端。此时如果闭合开关，一定会发生（ ）
A．电源短路 B．电流表损坏 C．的灯丝烧断 D．不亮
3． 某同学用电流表测量电流时，用了如图所示的两个接线柱，则下列叙述正确的是（ ）
A．电流表的量程为
B．电流表的量程为
C．电流表的量程为
D．不能用来测量电流，谈不上量程
4． 下列估测中，最接近真实情况的是（ ）
A．家庭节能灯的工作电流约为1A
B．初中生的平均体重约为50N
C．泰安地区夏季气温最高可达35°C以上
D．正常步行速度约为1km/h

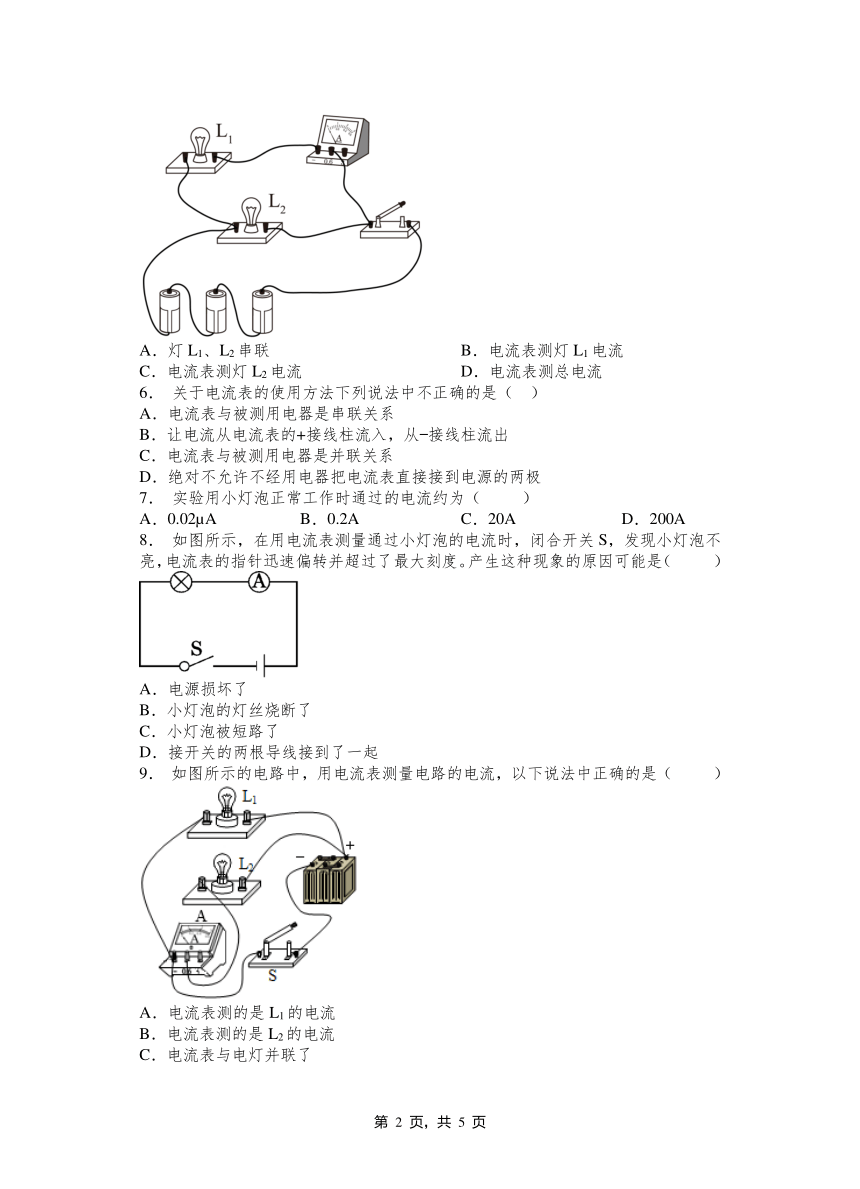

5． 如图所示电路，闭合开关，以下判断正确的是（ ）
A．灯L1、L2串联 B．电流表测灯L1电流
C．电流表测灯L2电流 D．电流表测总电流
6． 关于电流表的使用方法下列说法中不正确的是（ ）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从 接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
7． 实验用小灯泡正常工作时通过的电流约为（ ）
A．0.02 A B．0.2A C．20A D．200A
8． 如图所示，在用电流表测量通过小灯泡的电流时，闭合开关S，发现小灯泡不亮，电流表的指针迅速偏转并超过了最大刻度。产生这种现象的原因可能是（ ）
A．电源损坏了
B．小灯泡的灯丝烧断了
C．小灯泡被短路了
D．接开关的两根导线接到了一起
9． 如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表测的是L1的电流
B．电流表测的是L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流
10．下列四个电路中，电流表能测量通过灯电流的是（ ）
A．
B．
C．
D．
二、填空题
11．读出如图1和如图2的电流表的示数。I1=_________A ，I2=_________A 。
12．把电流表_____接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是_________，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是_________________。
13．测量电流大小的仪表叫________，它的元件符号是________，电流表有两个量程，分别是________安和________安，测量普通白炽灯的电流用________的量程比较合适，这时它的分度值为________安．
14．某同学用电流表测量电流时，发现电流表指针偏转较小，这是因为________；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为________．
15．表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
16．如下图甲所示电路中，当开关闭合时，两只表的示数如图乙、丙所示．请仔细判断：流过L 1 的电流为 _______ A；流过L 2 的电流为 ______A．
17．电流表的使用规则是：
（1）电流表应与被测电路________联；
（2）连接电流表时，应让电流从________接线柱流进，从________接线柱流出；
（3）被测电路中的电流不要超过电流表的________；
（4）绝不允许不经过用电器而把电流表直接连到________上．否则，会因________过大，而损坏________．
18．某同学在用电流表测电流时，发现指针向没有刻度的方向偏转，这个现象是因为_____；若发现指针偏转很大超过了最大刻度，这是因为_____；若发现指针偏转很小，不足量程的五分之一，这是因为_____.
19．电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
20．小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
2021-2022学年人教版物理九年级第十五章 第4节电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D D C B C B C B D
二、填空题
11．0.421.4
12．串联电流表量程选择太小电流表的正负接线柱接反
13．电流表； 0～0.6；0～3；0～0.6A；0.02A
14．. 电流表量程选大了 电流表量程选小了
15．电流 500 0.5×106
16．1.22，0.48
17．串 正 负 量程 电源两极 电流 电源
18．电流表正负接线柱接反 所选量程太小 所选量程太大
19．电流强弱I安培A
20．a 0.32A
