4.3凸透镜成像的规律同步练习2021—2022学年苏科版八年级物理上册（含答案）

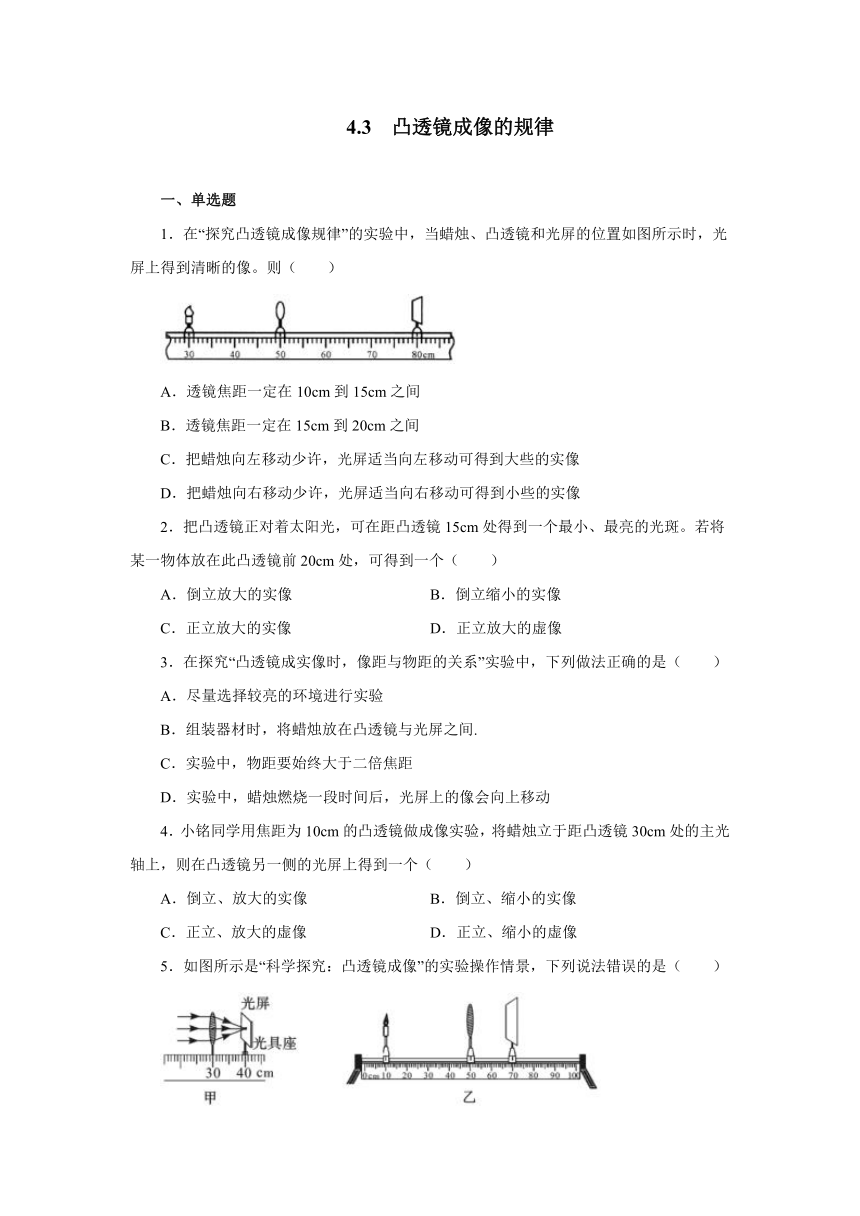

4.3 凸透镜成像的规律
一、单选题
1．在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图所示时，光屏上得到清晰的像。则（　　）
A．透镜焦距一定在10cm到15cm之间
B．透镜焦距一定在15cm到20cm之间
C．把蜡烛向左移动少许，光屏适当向左移动可得到大些的实像
D．把蜡烛向右移动少许，光屏适当向右移动可得到小些的实像
2．把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小、最亮的光斑。若将某一物体放在此凸透镜前20cm处，可得到一个（　　）
A．倒立放大的实像 B．倒立缩小的实像
C．正立放大的实像 D．正立放大的虚像
3．在探究“凸透镜成实像时，像距与物距的关系”实验中，下列做法正确的是（　　）
A．尽量选择较亮的环境进行实验
B．组装器材时，将蜡烛放在凸透镜与光屏之间.
C．实验中，物距要始终大于二倍焦距
D．实验中，蜡烛燃烧一段时间后，光屏上的像会向上移动
4．小铭同学用焦距为10cm的凸透镜做成像实验，将蜡烛立于距凸透镜30cm处的主光轴上，则在凸透镜另一侧的光屏上得到一个（　　）
A．倒立、放大的实像 B．倒立、缩小的实像
C．正立、放大的虚像 D．正立、缩小的虚像
5．如图所示是“科学探究：凸透镜成像”的实验操作情景，下列说法错误的是（　　）

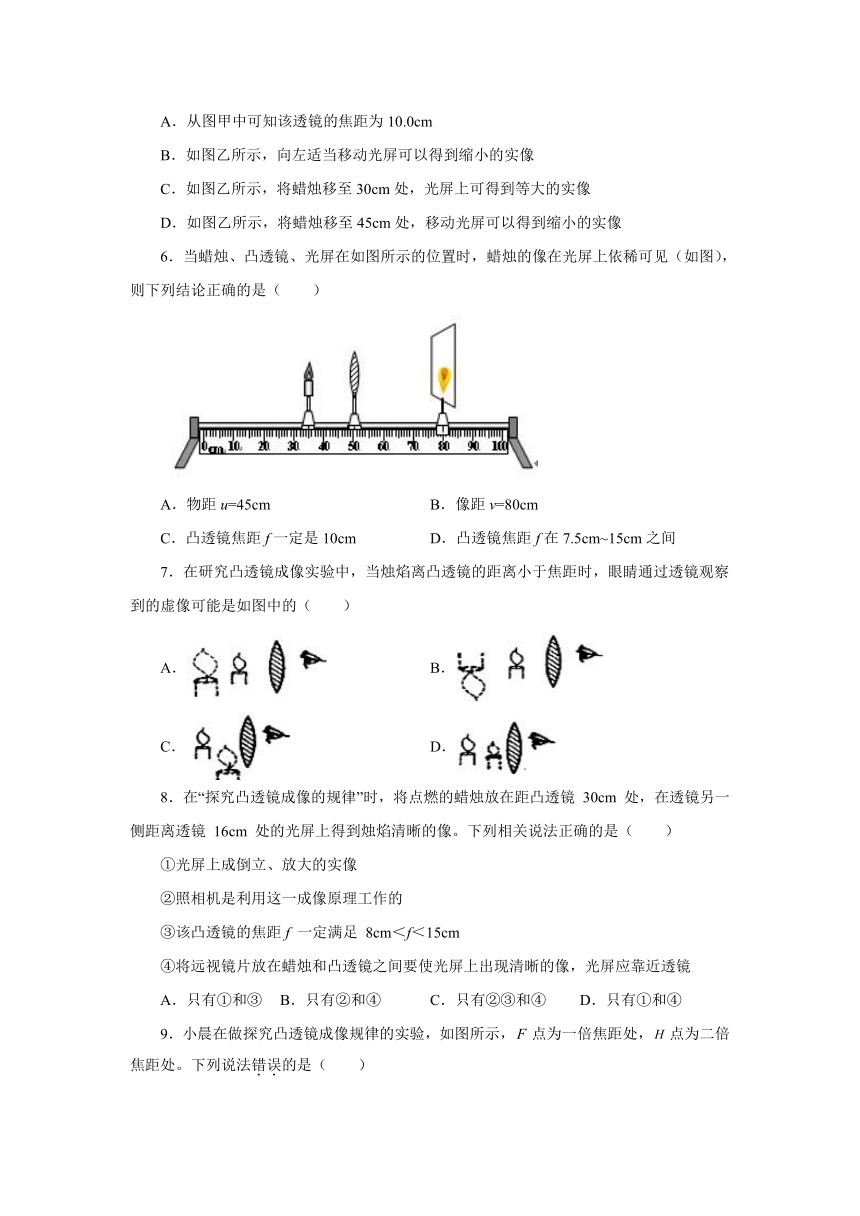

A．从图甲中可知该透镜的焦距为10.0cm
B．如图乙所示，向左适当移动光屏可以得到缩小的实像
C．如图乙所示，将蜡烛移至30cm处，光屏上可得到等大的实像
D．如图乙所示，将蜡烛移至45cm处，移动光屏可以得到缩小的实像
6．当蜡烛、凸透镜、光屏在如图所示的位置时，蜡烛的像在光屏上依稀可见（如图），则下列结论正确的是（　　）
A．物距u=45cm B．像距v=80cm
C．凸透镜焦距f一定是10cm D．凸透镜焦距f在7.5cm~15cm之间
7．在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是如图中的（　　）
A． B．
C． D．
8．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜 30cm 处，在透镜另一侧距离透镜 16cm 处的光屏上得到烛焰清晰的像。下列相关说法正确的是（　　）
①光屏上成倒立、放大的实像
②照相机是利用这一成像原理工作的
③该凸透镜的焦距f 一定满足 8cm＜f＜15cm
④将远视镜片放在蜡烛和凸透镜之间要使光屏上出现清晰的像，光屏应靠近透镜
A．只有①和③ B．只有②和④ C．只有②③和④ D．只有①和④

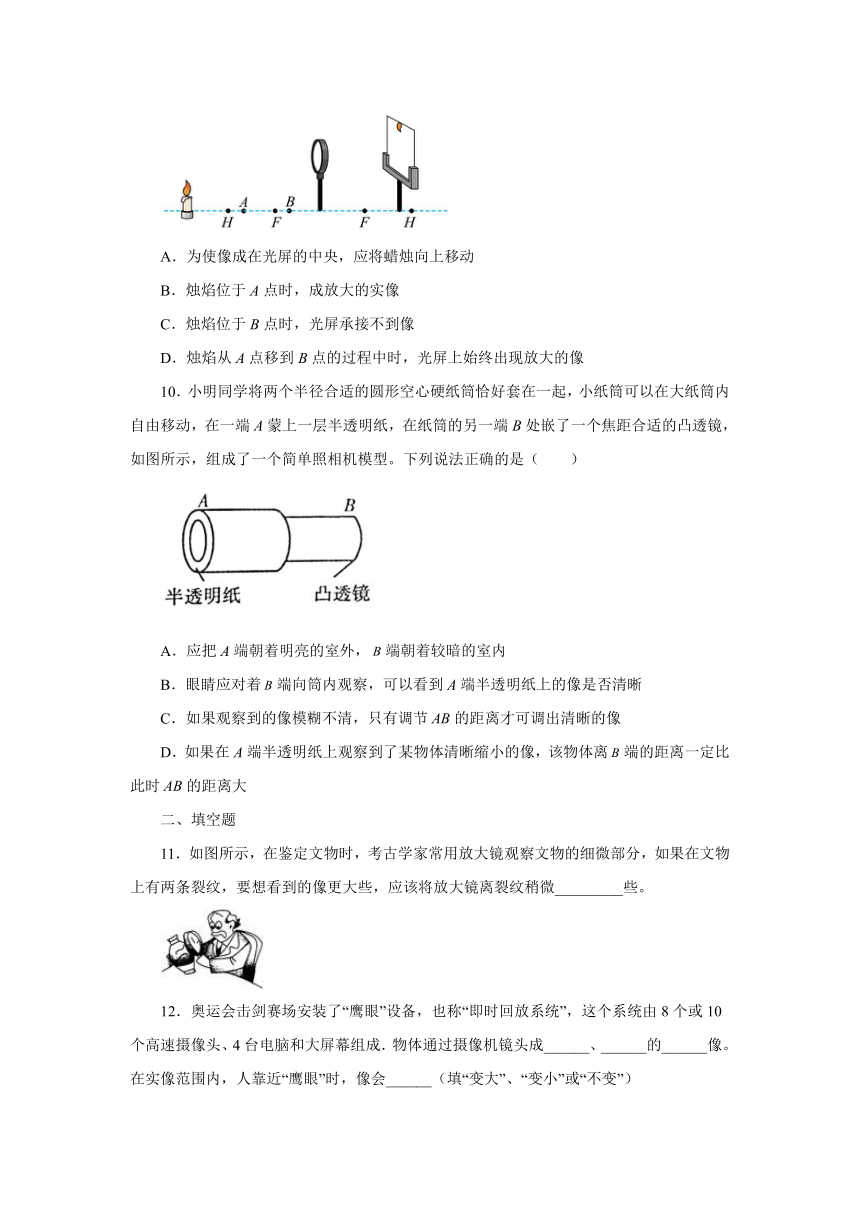

9．小晨在做探究凸透镜成像规律的实验，如图所示，点为一倍焦距处，点为二倍焦距处。下列说法错误的是（　　）
A．为使像成在光屏的中央，应将蜡烛向上移动
B．烛焰位于A点时，成放大的实像
C．烛焰位于B点时，光屏承接不到像
D．烛焰从A点移到B点的过程中时，光屏上始终出现放大的像
10．小明同学将两个半径合适的圆形空心硬纸筒恰好套在一起，小纸筒可以在大纸筒内自由移动，在一端A蒙上一层半透明纸，在纸筒的另一端B处嵌了一个焦距合适的凸透镜，如图所示，组成了一个简单照相机模型。下列说法正确的是（　　）
A．应把A端朝着明亮的室外，端朝着较暗的室内
B．眼睛应对着端向筒内观察，可以看到A端半透明纸上的像是否清晰
C．如果观察到的像模糊不清，只有调节的距离才可调出清晰的像
D．如果在A端半透明纸上观察到了某物体清晰缩小的像，该物体离端的距离一定比此时的距离大
二、填空题
11．如图所示，在鉴定文物时，考古学家常用放大镜观察文物的细微部分，如果在文物上有两条裂纹，要想看到的像更大些，应该将放大镜离裂纹稍微_________些。
12．奥运会击剑赛场安装了“鹰眼”设备，也称“即时回放系统”，这个系统由8个或10个高速摄像头、4台电脑和大屏幕组成．物体通过摄像机镜头成______、______的______像。在实像范围内，人靠近“鹰眼”时，像会______（填“变大”、“变小”或“不变”）
13．如图为无人机航拍时的照片。航拍时，物体通过镜头成倒立、_______（选填“缩小”、“等大”或“放大”）的实像，为了镜头里能出现更多景色，那么需要无人机飞的_______（选填“高”或“低”）些。
14．小新有一焦距为5cm的凸透镜。若用它做一个模拟照相机，则景物到凸透镜的距离应大于______cm；若用它作为放大镜使用，则被观察的物体到凸透镜的距离应小于______cm。
15．在“探究凸透镜成像的规律”的实验中，小亮选用了焦距为10 cm的凸透镜。小亮在不改变蜡烛和光屏位置的情况下，只将透镜向左缓慢移动，他在光屏上______（选填“能”或“不能”）得到一个清晰等大的实像。
16．智能手机有一个功能叫“智慧语音”，它可以通过识别声音实现对手机解锁，该系统主要是根据声音的______（选填“音调”、“音色”或“响度”）这一特征来工作的。用手机扫描二维码时，应使二维码和手机镜头之间的距离_____（选填“大于”、“等于”或“小于”）二倍焦距。
三、实验题
17．在“探究凸透镜成像规律的实验”中：
（1）如图甲所示，是小明确定焦距时所做的实验，则该凸透镜的焦距为______cm，当烛焰距凸透镜15cm时，生活中的______就是利用这个原理制成的。
（2）如图乙，现在蜡烛通过凸透镜所成像在光屏上的位置偏上了，要使蜡烛的像成在光屏的中央，此时应将蜡烛向______（上、下）移动。
18．如图所示，某实验小组用一凸透镜做“探究凸透镜成像规律”实验，进行了以下实验步骤：
（1）将凸透镜正对太阳，在另一侧移动光屏，距凸透镜10cm处，光屏接收到一个最小、最亮的光斑，这个操作的目的是测量凸透镜的______（选填“物距”、“像距”或“焦距”）。
（2）如图，将光具座上点燃的蜡烛的火焰、透镜、光屏三者的中心调节在______，但是调节完毕后，移动光屏依旧始终找不到像，可能是因为_______，应将蜡烛向______（选填“左”或“右”）移动一段距离后，才能在光屏上得到烛焰清晰的像。
（3）把蜡烛移动到B处，移动光屏可得到______的像（选填“放大”或“缩小”）。
（4）如果用遮光罩将凸透镜的上半部分罩住，则烛焰在光屏上的成像情况是______
A．完整但是亮度较低的像 　　　 B．一半的像 　　　 C．无法成像
参考答案
1．A
2．A
3．D
4．B
5．D
6．D
7．A
8．C
9．D
10．D
11．远
12．倒立 缩小 实 变大
13．缩小 高
14．10 5
15．不能
16．音色 大于
17．11.0 投影仪 上
18．焦距 同一高度 物距可能小于焦距或等于焦距 左 放大 A
