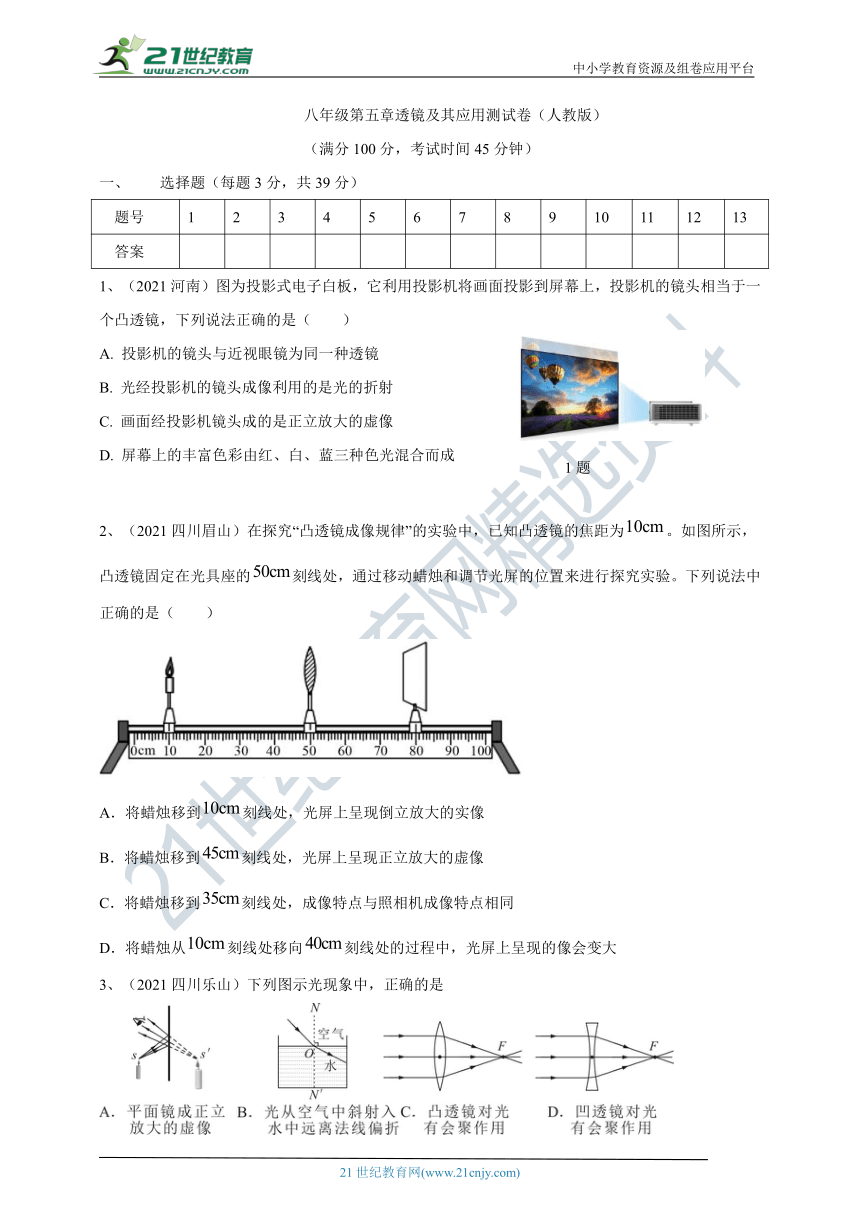

八年级第五章透镜及其应用测试卷（人教版）
（满分100分，考试时间45分钟）
1、 选择题（每题3分，共39分）
题号 1 2 3 4 5 6 7 8 9 10 11 12 13
答案
1、（2021河南）图为投影式电子白板，它利用投影机将画面投影到屏幕上，投影机的镜头相当于一个凸透镜，下列说法正确的是（　　）
A. 投影机的镜头与近视眼镜为同一种透镜
B. 光经投影机的镜头成像利用的是光的折射
C. 画面经投影机镜头成的是正立放大的虚像
D. 屏幕上的丰富色彩由红、白、蓝三种色光混合而成
2、（2021四川眉山）在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为。如图所示，凸透镜固定在光具座的刻线处，通过移动蜡烛和调节光屏的位置来进行探究实验。下列说法中正确的是（　　）
A．将蜡烛移到刻线处，光屏上呈现倒立放大的实像
B．将蜡烛移到刻线处，光屏上呈现正立放大的虚像
C．将蜡烛移到刻线处，成像特点与照相机成像特点相同
D．将蜡烛从刻线处移向刻线处的过程中，光屏上呈现的像会变大
3、（2021四川乐山）下列图示光现象中，正确的是

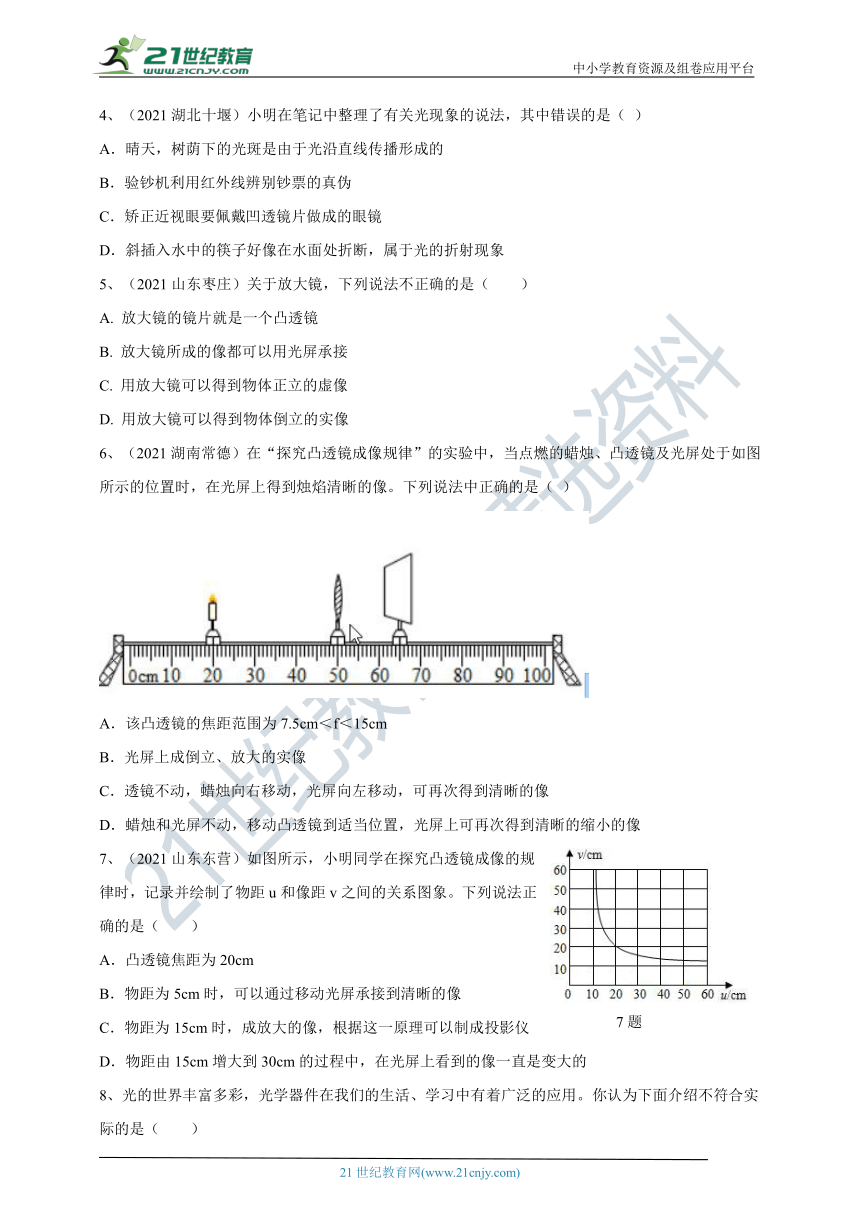

4、（2021湖北十堰）小明在笔记中整理了有关光现象的说法，其中错误的是（ ）
A．晴天，树荫下的光斑是由于光沿直线传播形成的
B．验钞机利用红外线辨别钞票的真伪
C．矫正近视眼要佩戴凹透镜片做成的眼镜
D．斜插入水中的筷子好像在水面处折断，属于光的折射现象
5、（2021山东枣庄）关于放大镜，下列说法不正确的是（　　）
A. 放大镜的镜片就是一个凸透镜
B. 放大镜所成的像都可以用光屏承接
C. 用放大镜可以得到物体正立的虚像
D. 用放大镜可以得到物体倒立的实像
6、（2021湖南常德）在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（ ）
A．该凸透镜的焦距范围为7.5cm＜f＜15cm
B．光屏上成倒立、放大的实像
C．透镜不动，蜡烛向右移动，光屏向左移动，可再次得到清晰的像
D．蜡烛和光屏不动，移动凸透镜到适当位置，光屏上可再次得到清晰的缩小的像
7、（2021山东东营）如图所示，小明同学在探究凸透镜成像的规律时，记录并绘制了物距u和像距v之间的关系图象。下列说法正确的是（　　）
A．凸透镜焦距为20cm
B．物距为5cm时，可以通过移动光屏承接到清晰的像
C．物距为15cm时，成放大的像，根据这一原理可以制成投影仪D．物距由15cm增大到30cm的过程中，在光屏上看到的像一直是变大的
8、光的世界丰富多彩，光学器件在我们的生活、学习中有着广泛的应用。你认为下面介绍不符合实际的是（ ）
A．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
B．用照相机拍摄景物时，景物到镜头的距离应大于二倍焦距
C．阳光通过凸透镜可形成一个很小很亮的光斑，是利用了凸透镜对光线有会聚作用
D．近视眼镜是利用凹透镜对光线有发散作用来矫正近视的
9、（2021湖北荆州） 在探究凸透镜成像规律的实验中，移动光屏距透镜20cm时，在光屏上正好得到烛焰清晰放大的像。则（　　）
A. 蜡烛距透镜的距离大于20cm
B. 凸透镜的焦距大于10cm
C. 投影仪应用了该次实验的成像规律
D. 照相机应用了该次实验的成像规律
10、（2021山东泰安）在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像。下列说法中（　　）
①图中凸透镜的焦距可能是14cm
②图中成像特点与投影仪成像特点相同
③把蜡烛适当左移，透镜保持不动，向左适当移动光屏，会再次在光屏上得到清晰的像
④把蜡烛移至45cm处，透镜保持不动，向右适当移动光屏，会再次在光屏上得到清晰的像
只有①②正确 B．只有①③正确
C．只有②④正确 D．只有③④正确
11、（2021衡阳）如图所示，购物支付已进入“刷脸”时代，消费者结账时站在摄像头（相当于一个凸透镜）前约 的位置，面对镜头，经系统自动拍照、扫描等，确认信息后，即可进行后续工作。则下列说法正确的是（　　）
A. 摄像头的焦距可能是
B. 人脸通过摄像头成像是光的反射现象形成的
C. “刷脸”时，面部经摄像头成正立缩小的实像
D. “刷脸”时，面部应位于摄像头两倍焦距之外
12、（2021浙江宁波）如图所示，当我们看远处物体时，远处物体的光线正好聚焦在视网膜上。当我们从看远处物体改为看近处物体时（一般不小于10cm），为了使近处物体成像在视网膜上，晶状体凸度和焦距的变化情况分别是（ ）
A.晶状体凸度变大，焦距变短
B.晶状体凸度变大，焦距变长
C.晶状体凸度变小，焦距变短
D.晶状体凸度变小，焦距变长
13、（2021山东淄博）红外半球摄像头通过捕捉红外线增强夜晚监控效果。下列关于该摄像头的说法正确的是（ ）
A．摄像头相当于一个凹透镜
B．摄像头捕捉到的红外线是红色的光
C．被监控的物体在摄像头二倍焦距以外
D．摄像头的成像特点与投影仪相同
二、填空题（每空2分，共26分）
14、（2021广西贺州）人眼的晶状体和角膜的共同作用相当于一个_________ （选填“凸”或“凹”）透镜；小明由于平时不注意用眼，造成了眼睛近视，他应通过佩戴_________（选填“凸”或“凹”）透镜的眼镜来矫正视力。
15、（2021黑龙江龙东） 王老师需要摘下眼镜才能看清远处来的是哪位同学，他患的是______（选填：“近视眼”、“远视眼”），需要佩戴______（选填：“凸透镜”、“凹透镜”）矫正。
16、（2021贵州黔东南州）2021年4月25日，台江县“乡村振兴·苗族姊妹节民俗文化周”在美丽
的翁你河畔拉开帷幕。如图7所示是两位苗家美女用手机在直播“姊妹节”活动场景。利用手机拍照时，通过镜头成的是________立(选填“正”或 “倒”)缩小的___________(选填“实”或“虚”)像。
17、（2021北京）在“重阳节”到来之际，小航送给奶奶一个放大镜，奶奶借助这个放大镜能够细致欣赏邮票上的图案，如图所示。此时奶奶看到的是一个__________、放大的虚像。为了模拟上述现象，小航利用一个焦距为10cm的凸透镜、蜡烛和光具座等器材进行实验。他先将蜡烛固定在光具座上50cm刻线处，如图所示，接下来他应将凸透镜放置在光具座上的A、B、C三点中的_________点处，然后再从透镜的_________(选填“左”或“右”)侧用眼睛观察蜡烛烛焰的像。该像___________(选填“能”或“不能”)用光屏承接到。
18、（2021山东菏泽）如图所示，在做探究凸透镜成像规律的实验时，将焦距为的凸透镜、点燃的蜡烛和光屏固定在光具座上。
（1）实验时，应先调整烛焰中心、透镜中心和光屏中心大致在_________；
（2）当蜡烛和凸透镜的距离如图中所示时，在光屏上成倒立、_________（选填“放大”、“缩小”或“等大”）的实像，________（选填“投影仪”或“照相机”）就是利用这一规律制成的。
三、实验探究题（19题6分，20题7分，共13分）
19、（2021江苏泰州）小明在做模拟“视力的缺陷与矫正”的实验中。
（1）他将凸透镜、光屏在光具座上组装好，然后把凸透镜正对较远处的窗户，移动光屏，在图示位置的光屏上得到窗户清晰的像，则该凸透镜的焦距约为___________cm。
（2）将凸透镜固定在光具座上不动，接着小明把蜡烛点燃，并调整烛焰和光屏的中心位于凸透镜的_________，然后将蜡烛移动到光具座的35cm刻度线处，并移动光屏，直到光屏上得到烛焰清晰的倒立、________的实像，日常生活中的________（选填“照相机”、“投影仪”或“放大镜”）就是利用这一规律制成的。
（3）小明将蜡烛移到光具座最左端，拿来一副近视眼镜放在凸透镜的左侧并靠近凸透镜后，移动光屏，在光屏上得到清晰的像。拿去眼镜，将光屏向________（选填“靠近”或“远离”）透镜方向移动适当距离后，光屏上的像又重新清晰了，说明近视眼看远处物体时，像落在视网膜的________（选填“前方”或“后方”）。
20、（2021黑龙江龙东）某同学在做光学实验时，如图所示，他先将焦距为的凸透镜固定在光具座刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在刻度线处，移动光屏至刻度线处，光屏上呈现烛焰清晰的像。
（1）上述光屏上所成的像是倒立的______（选填“放大”、“等大”、“缩小”）的______像（选填“虚”、“实”），是______（选填“放大镜”、“投影仪”、“照相机”）的成像原理；
（2）若将蜡烛沿光具座移至刻度线处，需将光屏移至______刻度线处（不需估读），光屏上可再次呈现烛焰清晰的像；
（3）若在原有图示中，蜡烛与凸透镜之间靠近凸透镜处，放置一近视镜片，为了使光屏上呈现烛焰清晰的像，应将光屏沿着光具座向______移动（选填“左”或“右”）；
（4）实验过程中随着蜡烛燃烧变短，蜡烛像将会向______移动（选填“上”、“下”），为使像回到光屏中央，在保持蜡烛和光屏不动的条件下，应将凸透镜向______移动（选填“上”或“下”）。
四、作图题（21题4分，22题6分，23题3分，共13分）
21、(2021广西贵港)请在图中画出光线经过凹透镜后的光路图。（F为焦点）
22、（2021内蒙古通辽）如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面发生了反射和折射，请画出此过程的光路图。
23、（2021青海）如图所示，O为凸透镜的光心，F1、F2为凸透镜的两个焦点，请在图中画出光源S经凸透镜所成的像S'。
五、阅读与简答题（24题5分，共9分）
24、阅读短文，回答问题：
如图所示，人眼的晶状体相当于一个凸透镜，视网膜相当于光屏，它到晶状体的距离是固定的，正常的人眼能看清远近不同的物体，都是依靠调节晶状体的平凸程度，使视网膜上都能获得清晰的像。近视眼是由于晶状体过凸，在观察远景时，像不能落在视网膜上。远视眼是由于晶状体过扁，在观察近景时，像不能落在视网膜上。由眼睛的调节作用所能看清楚的最远点，叫远点，正常眼的远点在极远处．眼睛所能看清楚的最近点，叫近点，正常眼的近点约距眼睛10cm。
（1）正常人看远景或近景都能在视网膜上成清晰的像，这是通过改变________（选填“焦距”或“像距”）来实现，具体是当人眼由看远景而改变看近景时，眼球的晶状体就得________ （选填“扁平”或“凸起”）些。
（2）患近视眼的人欲矫正视力，应配戴合适的________镜；患远视眼的人欲矫正视力，应配戴合适的________镜。
（3）根据上文，你认为人的正常眼的观察范围是（______）
A．0～10cm B．10～25cm C．从10cm到极远处 D．0～25cm
25、物理课上，张老师提出了这样一个问题：“有一只透镜，不知是凸透镜还是凹透镜，你能想出判别的方法吗？”爱动脑筋的甲同学：“这还不简单，直接用手摸一摸就可以了嘛！”，同桌乙同学也不甘落后：“将它放在太阳下照一照也可以判断出来哦！”请你回答如下问题：
（1）甲同学判断的依据是：________．
（2）乙同学判断的依据是：________．
答 案
一、选择题
1、B
2、D
3、C
4、B
5、B
6、A
7、C
8、A
9、C
10、B
11、D
12、A
13、C
二、填空题
14、凸 凹
15、 远视眼 凸透镜
16、倒立、实；
17、正立 C 左 不能
18、同一高度 缩小 照相机
三、实验探究题
19、（1）10.0
（2）主光轴 放大 投影仪
（3）靠近 前方
20、 （1）缩小 实 照相机
（2）80
（3） 右
（4）上 下
21、
22、
23、
24、焦距 凸起 凹透 凸透 C
25、凸透镜中间厚，边缘薄；凹透镜中间薄，边缘厚 凸透镜对光线有会聚作用；凹透镜对光线有发散作用
