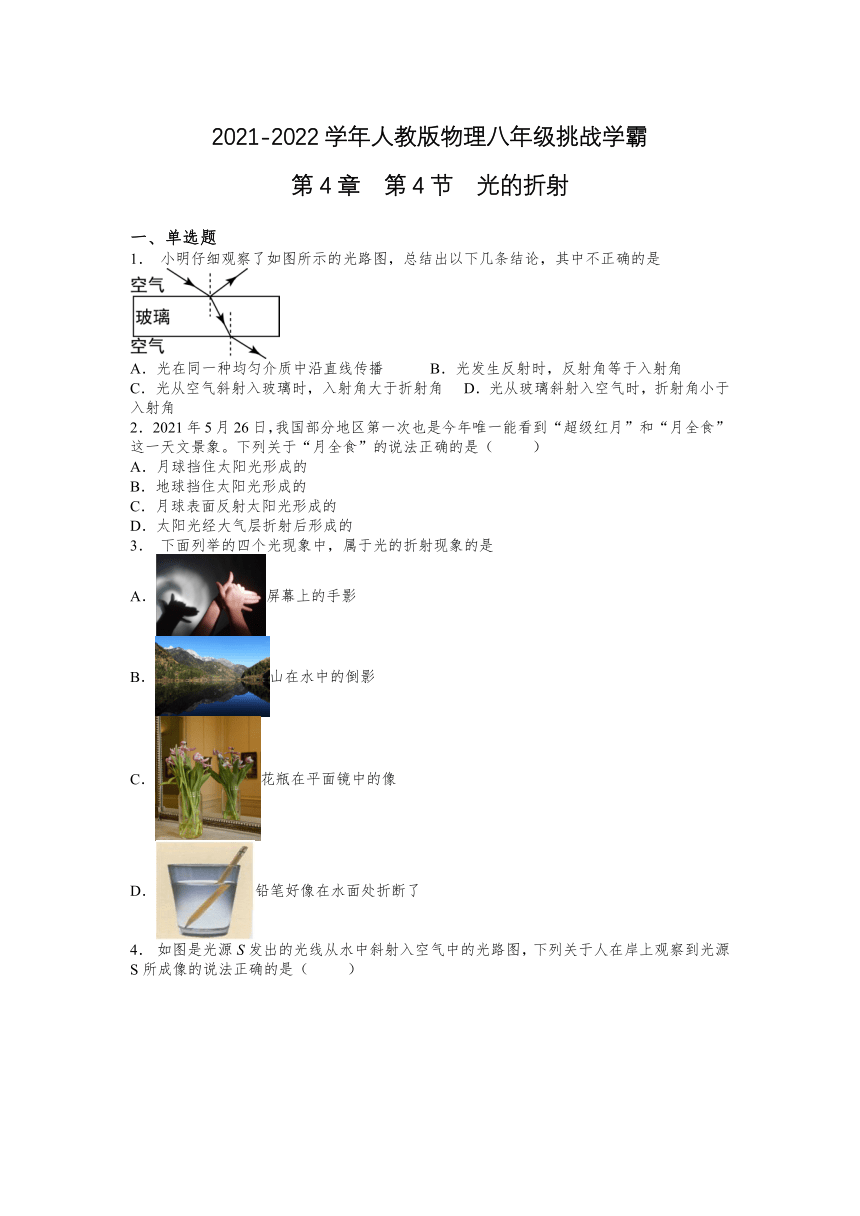

第4章 第4节光的折射2021-2022学年人教版八年级上册物理（含答案）

2021-2022学年人教版物理八年级挑战学霸
第4章 第4节 光的折射
一、单选题
1． 小明仔细观察了如图所示的光路图，总结出以下几条结论，其中不正确的是
A．光在同一种均匀介质中沿直线传播 B．光发生反射时，反射角等于入射角
C．光从空气斜射入玻璃时，入射角大于折射角 D．光从玻璃斜射入空气时，折射角小于入射角
2． 2021年5月26日，我国部分地区第一次也是今年唯一能看到“超级红月”和“月全食”这一天文景象。下列关于“月全食”的说法正确的是（ ）
A．月球挡住太阳光形成的
B．地球挡住太阳光形成的
C．月球表面反射太阳光形成的
D．太阳光经大气层折射后形成的
3． 下面列举的四个光现象中，属于光的折射现象的是
A．屏幕上的手影
B．山在水中的倒影
C．花瓶在平面镜中的像
D．铅笔好像在水面处折断了

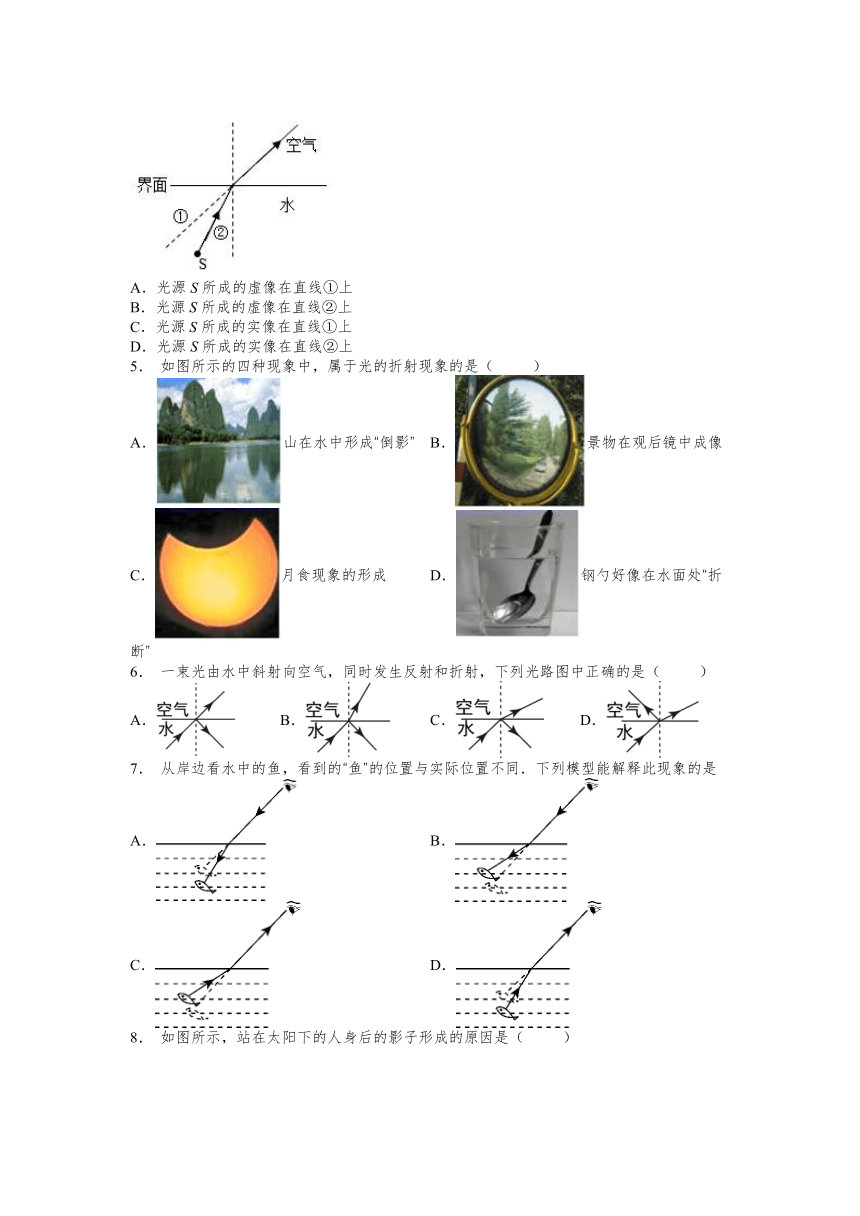

4． 如图是光源S发出的光线从水中斜射入空气中的光路图，下列关于人在岸上观察到光源S所成像的说法正确的是（ ）
A．光源S所成的虚像在直线①上
B．光源S所成的虚像在直线②上
C．光源S所成的实像在直线①上
D．光源S所成的实像在直线②上
5． 如图所示的四种现象中，属于光的折射现象的是（ ）
A．山在水中形成“倒影” B．景物在观后镜中成像
C．月食现象的形成 D．钢勺好像在水面处“折断”
6． 一束光由水中斜射向空气，同时发生反射和折射，下列光路图中正确的是（ ）
A． B． C． D．
7． 从岸边看水中的鱼，看到的“鱼”的位置与实际位置不同．下列模型能解释此现象的是
A． B．
C． D．

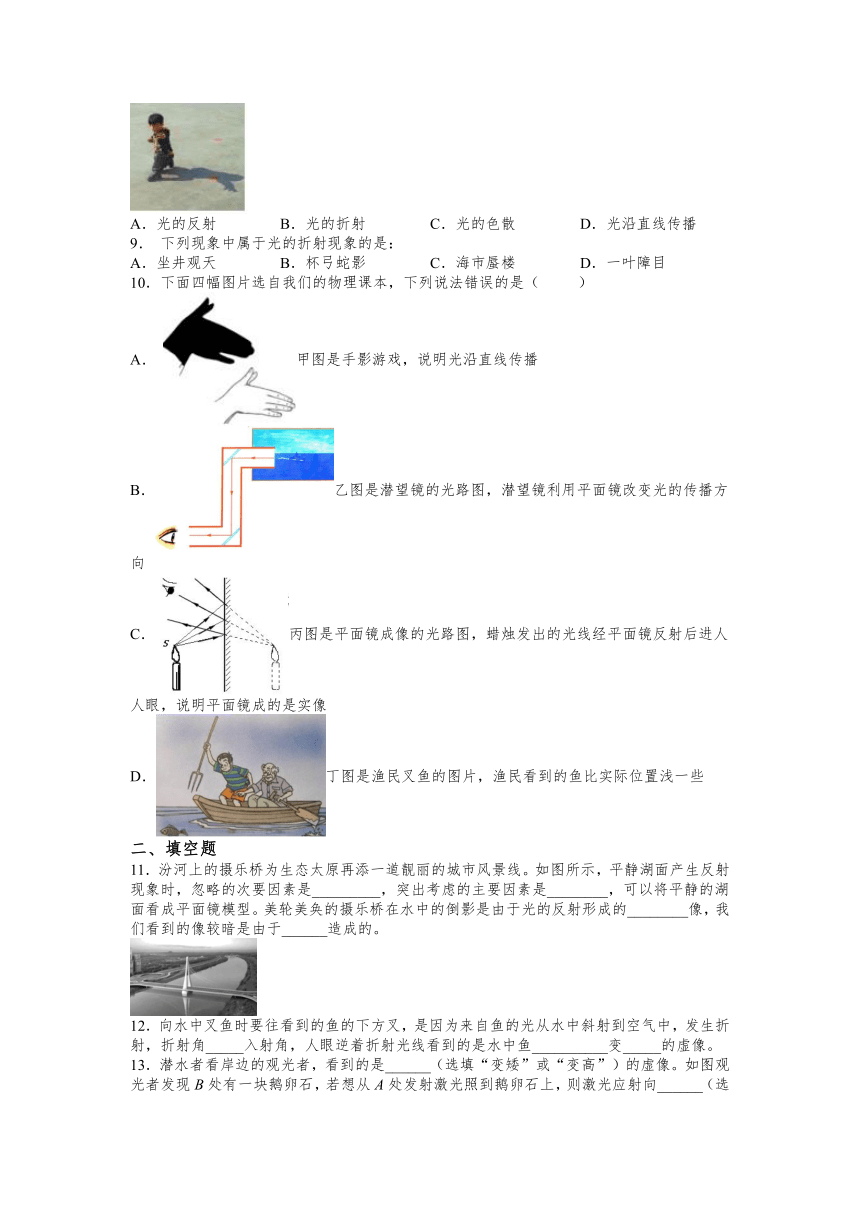

8． 如图所示，站在太阳下的人身后的影子形成的原因是（ ）
A．光的反射 B．光的折射 C．光的色散 D．光沿直线传播
9． 下列现象中属于光的折射现象的是：
A．坐井观天 B．杯弓蛇影 C．海市蜃楼 D．一叶障目
10．下面四幅图片选自我们的物理课本，下列说法错误的是（ ）
A． 甲图是手影游戏，说明光沿直线传播
B．乙图是潜望镜的光路图，潜望镜利用平面镜改变光的传播方向
C．丙图是平面镜成像的光路图，蜡烛发出的光线经平面镜反射后进人人眼，说明平面镜成的是实像
D．丁图是渔民叉鱼的图片，渔民看到的鱼比实际位置浅一些
二、填空题
11．汾河上的摄乐桥为生态太原再添一道靓丽的城市风景线。如图所示，平静湖面产生反射现象时，忽略的次要因素是_________，突出考虑的主要因素是________，可以将平静的湖面看成平面镜模型。美轮美奂的摄乐桥在水中的倒影是由于光的反射形成的________像，我们看到的像较暗是由于______造成的。
12．向水中叉鱼时要往看到的鱼的下方叉，是因为来自鱼的光从水中斜射到空气中，发生折射，折射角_____入射角，人眼逆着折射光线看到的是水中鱼__________变_____的虚像。
13．潜水者看岸边的观光者，看到的是______（选填“变矮”或“变高”）的虚像。如图观光者发现B处有一块鹅卵石，若想从A处发射激光照到鹅卵石上，则激光应射向______（选填“B点”“B点上方”或“B点下方”）。
14．我们都知道小马过河的故事，如图所示，是小马过河的图片。小马斜着看水中东西，会发生折射。根据光的折射规律，小马看到的河底位置比实际位置要__（填“深”或“浅”），小马在河中的“倒影”看起来比它本身要“暗”一些，主要是因为不是所有的光在水面上发生了__。
15．如图是光在空气和水的界面发生反射和折射的光路图，∠AOS＝60°．图中的入射光线是_____；反射角大小是_____；折射光线在_____（填“水”或“空气”）中．
16．如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射（图中入射光线、反射光线和折射光线的方向均未标出），其中折射光线是 ___________ （用字母表示），反射角等于 ___________ 度，分界面的 ___________ （左/右/上/下）侧是空气。
17．2014年2月6日，厦门鼓浪屿出现“海市蜃楼”奇观，一座“仙山”悬浮在空中，山脉清晰，如图．这一奇观是由于光的 ________ 现象形成，所看到的“仙山”是 _________ 像（选填“实”或“虚”）．
18．光在空气和水的分界面处同时发生反射和折射光路如图所示，其中折射角为_____（选填“1” “2”或“3”），分界面为_____（选填“①”或“②”），分界面的_____方为水，当入射角减小时，反射光线与折射光线的夹角将变_____
19．把一支铅笔斜插入盛水的玻璃杯里，看上去铅笔好像在水面上折断了。这种现象是由光的__现象引起的。
20．光从空气斜射入水或其他介质，折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居法线两侧，折射角______入射角；入射角增大时，折射角也随着增大；当光线垂直射向介质表面时，传播方向______。折射现象光路也是可逆的。
三、实验题
21．某实验小组在探究光的折射规律时，让一束光从空气斜射入玻璃水槽内的水中，看到如图所示的现象：
(1)请给图乙中的光线标上箭头，完成光路图，并分别做出入射角（用字母i表示）和折射角（用字母r表示）； _______
(2)为了探究光从空气斜射入水中时折射角和入射角的关系，以下方案中正确的是：_______（选填“A”、“B”或“C”）。
A．只测量图中的入射角和折射角，详解并得出结论
B．保持入射角不变，进行多次试验，测量入射角和每次试验的折射角，详解并得出结论
C．改变入射角，进行多次试验，测量每次试验的入射角和折射角，详解并得出结论
22．如图所示，将透明的薄壁厚度可忽略不计方形水槽水平放置，固定在水槽底部的激光笔沿图示方向发出一细光束，小彬通过缓慢改变水槽中的水量来探究光的传播现象．
（1）如图水槽中未注水时可在侧壁上A处得到一个光点，注入一定量的水后，光点移至B处，这是由于光在水面处发生了光的______现象，此时入射角______角选填“大于”“等于”或“小于”；
（2）为使B处的光点移至C处，则应使水槽中的水量______，若BC间距离为2cm，则水面高度的变化量______选填“”“”或“”；
（3）如图所示，小彬将激光笔移至虚线框内向水槽底部照射，为使光束第一次从水面射出后沿DE方向传播，则激光笔照射的方向应满足的条件是______，且激光笔照射在水槽底部的位置必须在区______选填“①”②”或“③”内．
四、作图题
23．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线．
24．如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的O点，光束经平面镜反射后照射到水槽中的B点。请画出平面镜并作出光从O点传播到B点的光路图。
25．如图所示，一束光AO从空气斜射入水中，请在图中画出：
①过O点的法线；
②折射光线的大致方向．
2021-2022学年人教版八年级上册物理第4章 第4节光的折射（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B D A D C D D C C
二、填空题
11．镜面的材质 镜面反射 虚 一部分光线折射进入水中
12．大于 实物 高（或浅）
13．变高 B点
14．浅 反射
15．AO 30° 空气
16．OG 30 右
17．折射 虚
18．2 ② 上 大
19．折射
20．小于 不改变
三、实验题
21． C
22．折射 小于 增加 平行于DE ②
四、作图题
23．如图所示
24．
25．
