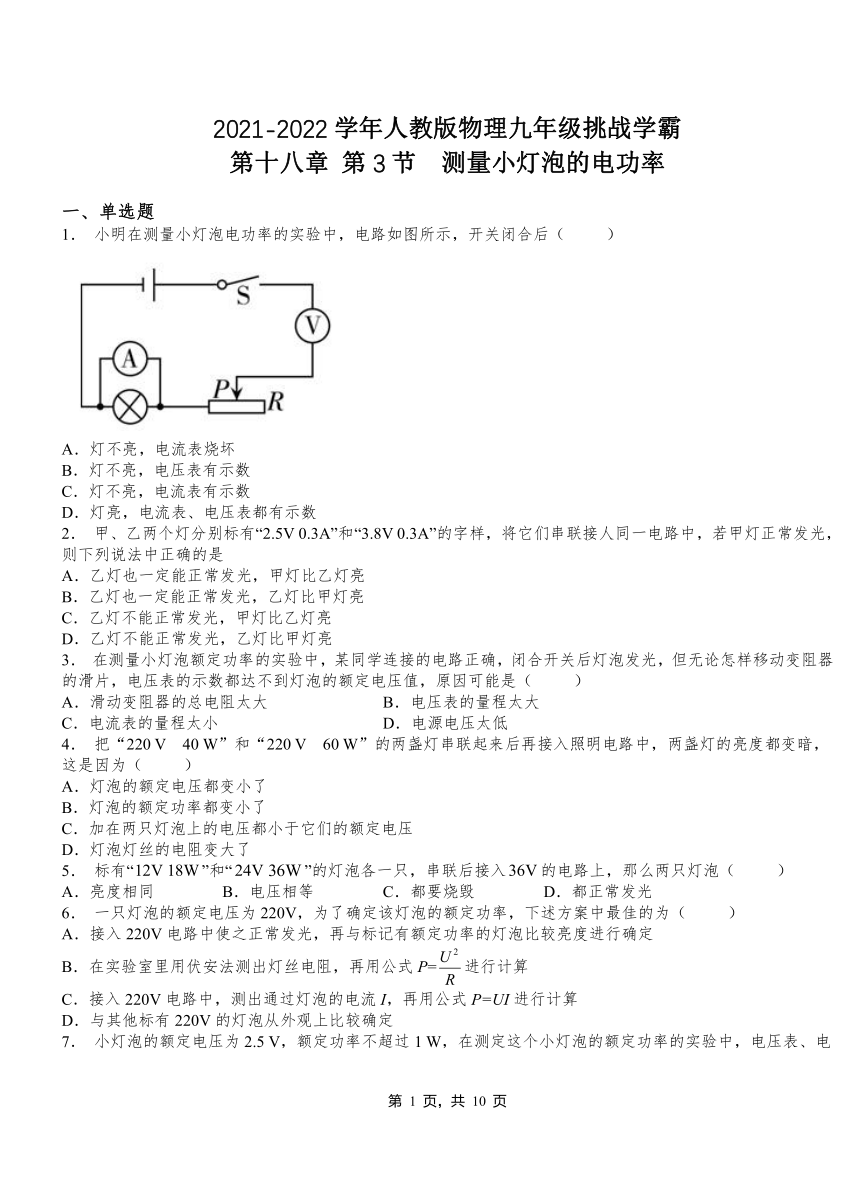

第十八章 第3节测量小灯泡的电功率2021-2022学年人教版物理九年级（含答案）

2021-2022学年人教版物理九年级挑战学霸
第十八章 第3节 测量小灯泡的电功率
一、单选题
1． 小明在测量小灯泡电功率的实验中，电路如图所示，开关闭合后（ ）
A．灯不亮，电流表烧坏
B．灯不亮，电压表有示数
C．灯不亮，电流表有示数
D．灯亮，电流表、电压表都有示数
2． 甲、乙两个灯分别标有“2.5V 0.3A”和“3.8V 0.3A”的字样，将它们串联接人同一电路中，若甲灯正常发光，则下列说法中正确的是
A．乙灯也一定能正常发光，甲灯比乙灯亮
B．乙灯也一定能正常发光，乙灯比甲灯亮
C．乙灯不能正常发光，甲灯比乙灯亮
D．乙灯不能正常发光，乙灯比甲灯亮
3． 在测量小灯泡额定功率的实验中，某同学连接的电路正确，闭合开关后灯泡发光，但无论怎样移动变阻器的滑片，电压表的示数都达不到灯泡的额定电压值，原因可能是（ ）
A．滑动变阻器的总电阻太大 B．电压表的量程太大
C．电流表的量程太小 D．电源电压太低
4． 把“220 V　40 W”和“220 V　60 W”的两盏灯串联起来后再接入照明电路中，两盏灯的亮度都变暗，这是因为（ ）
A．灯泡的额定电压都变小了
B．灯泡的额定功率都变小了
C．加在两只灯泡上的电压都小于它们的额定电压
D．灯泡灯丝的电阻变大了
5． 标有“”和“”的灯泡各一只，串联后接入的电路上，那么两只灯泡（ ）
A．亮度相同 B．电压相等 C．都要烧毁 D．都正常发光
6． 一只灯泡的额定电压为220V，为了确定该灯泡的额定功率，下述方案中最佳的为（ ）
A．接入220V电路中使之正常发光，再与标记有额定功率的灯泡比较亮度进行确定
B．在实验室里用伏安法测出灯丝电阻，再用公式P=进行计算
C．接入220V电路中，测出通过灯泡的电流I，再用公式P=UI进行计算
D．与其他标有220V的灯泡从外观上比较确定
7． 小灯泡的额定电压为2.5 V，额定功率不超过1 W，在测定这个小灯泡的额定功率的实验中，电压表、电流表的量程应选用（ ）
A．0～3 V，0～3 A B．0～15 V，0～0.6 A
C．0～15 V，0～3 A D．0～3 V，0～0.6 A

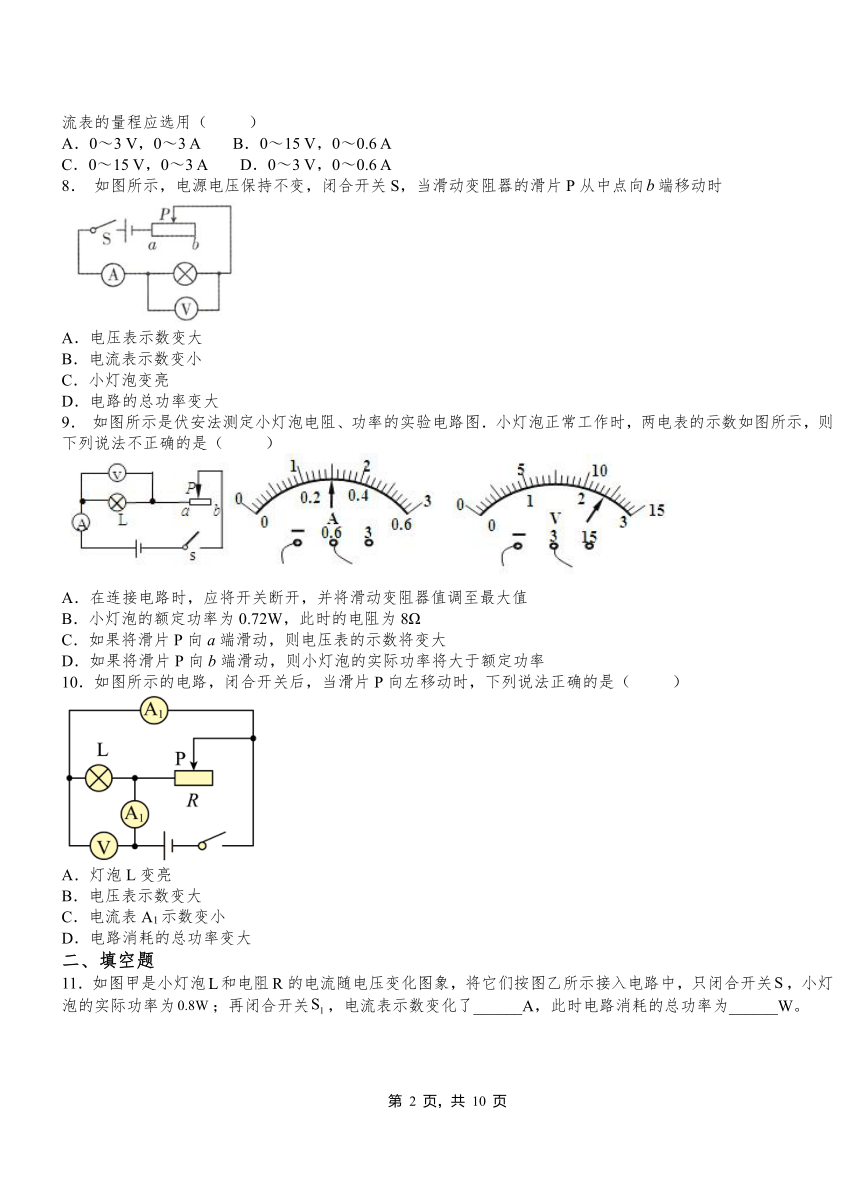

8． 如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从中点向端移动时
A．电压表示数变大
B．电流表示数变小
C．小灯泡变亮
D．电路的总功率变大
9． 如图所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图所示，则下列说法不正确的是（ ）
A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值
B．小灯泡的额定功率为0.72W，此时的电阻为8Ω
C．如果将滑片P向a端滑动，则电压表的示数将变大
D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率
10．如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
A．灯泡L变亮
B．电压表示数变大
C．电流表A1示数变小
D．电路消耗的总功率变大
二、填空题

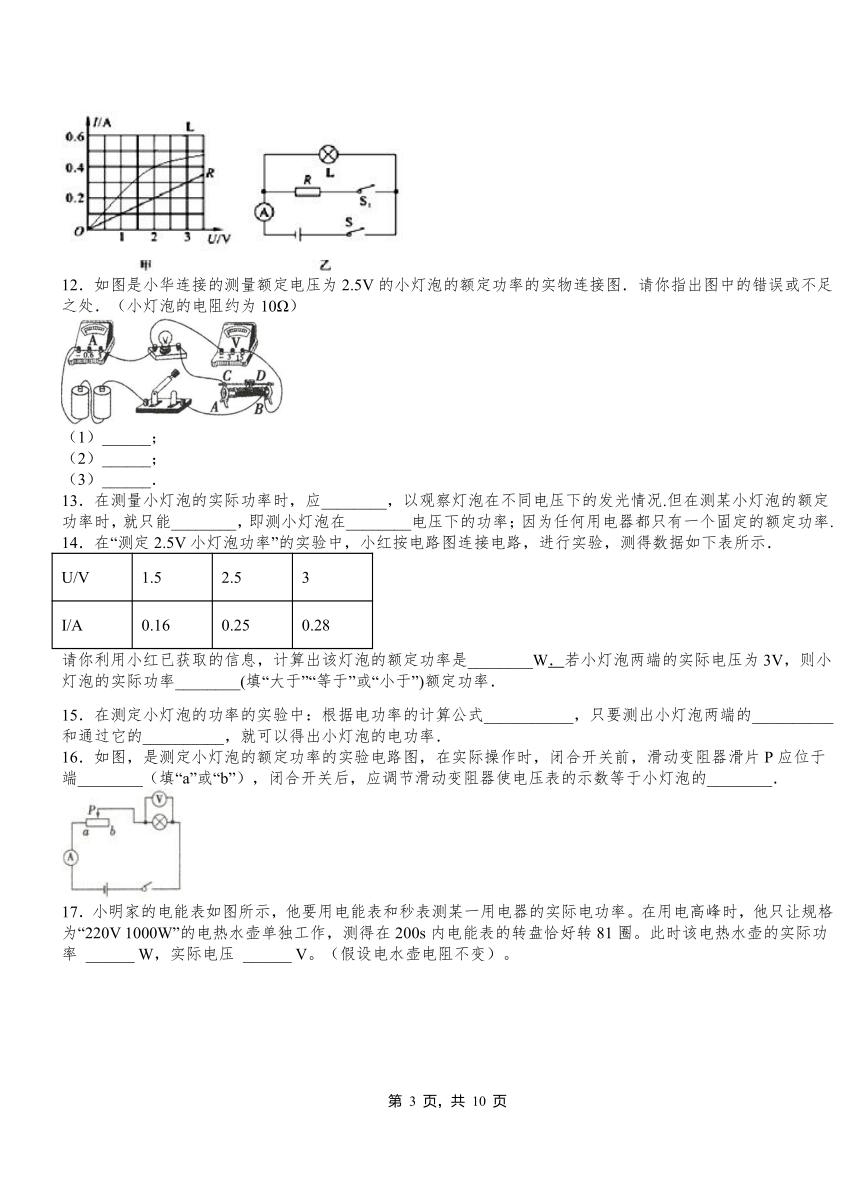

11．如图甲是小灯泡和电阻的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关，小灯泡的实际功率为；再闭合开关，电流表示数变化了______A，此时电路消耗的总功率为______W。
12．如图是小华连接的测量额定电压为2.5V的小灯泡的额定功率的实物连接图．请你指出图中的错误或不足之处．（小灯泡的电阻约为10Ω）
（1）______；
（2）______；
（3）______．
13．在测量小灯泡的实际功率时，应________，以观察灯泡在不同电压下的发光情况.但在测某小灯泡的额定功率时，就只能________，即测小灯泡在________电压下的功率；因为任何用电器都只有一个固定的额定功率.
14．在“测定2.5V小灯泡功率”的实验中，小红按电路图连接电路，进行实验，测得数据如下表所示．
U/V 1.5 2.5 3
I/A 0.16 0.25 0.28
请你利用小红已获取的信息，计算出该灯泡的额定功率是________W．若小灯泡两端的实际电压为3V，则小灯泡的实际功率________(填“大于”“等于”或“小于”)额定功率．
15．在测定小灯泡的功率的实验中：根据电功率的计算公式___________，只要测出小灯泡两端的__________和通过它的__________，就可以得出小灯泡的电功率．
16．如图，是测定小灯泡的额定功率的实验电路图，在实际操作时，闭合开关前，滑动变阻器滑片P应位于端________（填“a”或“b”），闭合开关后，应调节滑动变阻器使电压表的示数等于小灯泡的________．
17．小明家的电能表如图所示，他要用电能表和秒表测某一用电器的实际电功率。在用电高峰时，他只让规格为“220V 1000W”的电热水壶单独工作，测得在200s内电能表的转盘恰好转81圈。此时该电热水壶的实际功率 ______ W，实际电压 ______ V。（假设电水壶电阻不变）。
18．如图甲所示电路中，电源电压恒定，R为电阻箱，小灯泡两端的电压随电流变化的关系如图乙所示．将电阻箱的阻值调为R=5Ω时，小灯泡恰能正常发光，电压表示数U=2V．则小灯泡的额定功率P0为__W；接着，增加电阻箱R的阻值，观察小灯泡的实际功率P．在这一过程中，电阻箱阻值的变化量为△R1， 小灯泡阻值的变化量为△R2， 则△R1_____△R2（“大于”、“等于”、“小于”、“不确定”）．
19．下表是小林在实验中记录的实验数据，请根据表中数据归纳出电功率P与电阻R的关系：P=________．
R/Ω 10 20 30 40 50 60
P/W 5 7 9 11 13 15
20．在“测定小灯泡额定功率”的实验中，已知电源电压为6V，小灯泡额定电压为3.8V，灯丝电阻约为8Ω，则电流表（0.6A、3A）应选用的量程为________．电压表（3V、15V）应选用的量程为______．某同学在连接好电路并检查无误后，闭合开关前，要把滑动变阻器的滑片调到______值（变阻器与灯串联）；要测定小灯泡的额定功率，必须使小灯泡两端电压为________V，并测出通过小灯泡的电流值．
三、实验题
21．在“测量小灯泡的电功率”实验中，电源电压恒为6V，小灯泡的额定电压是2.5V，按图甲所示的电路进行探究。
（1）若连接电路后闭合开关，电压表、电流表的示数都较小，灯泡几乎不发光，移动滑片P也不能改变灯的亮度，原因是把滑动变阻器的 ______ （选填“AB”、“AC”或“CD”）接线柱接入电路。
(2)排除故障后，按图所示的电路继续进行实验，测出了灯泡的相关物理量，记录的数据和部分的计算结果如下表，表中的实际功率还没计算出来。
次数 电压/V 电流/A 实际功率/W 电阻/Ω
1 1.6 0.20 8.00
2 2.5 0.24 10.42
3 2.8 0.26 10.77
①第一次至第二次实验过程中，滑动变阻器的滑片P应向 ______ （选填“左”或“右”）端移动。
②根据表中数据可知，小灯泡的额定功率是 ______ 。
③灯泡的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论是：小灯泡越亮，它的实际功率越 ______ 。
(3)实验结束后同学们讨论：
①有同学认为：只需要把小灯泡换成 ______ ，该实验可以用来研究导体中的电流与电压的关系。
②有同学认为：用上表中灯泡的三次电阻的平均值代表它的电阻更准确。这种说法是错误的，原因是忽略了 ______ 对小灯泡电阻的影响。
(4)完成上面实验后小明同学进行了反思，如果电压表损坏了，能不能用其他实验器材来完成实验呢，经过思考，他选用了一个阻值为10Ω的定值电阻，设计了如图乙所示的电路，请将实验步骤补充完整。
①闭合开关S1，将S2拨到触点“1”，移动滑动变阻器滑片，使电流表的示数为 ______ ；
②保持滑动变阻器的滑片位置不变，再将开关S2拨到触点“2”，读出电流表的示数I；
③灯泡额定功率的表达式为P额 = ______ （用已知量和测量量表示）。
22．在“测量小灯泡电功率”的实验中，所用小灯泡上标有“2.5V”字样。
（1）如图甲所示是小军已经连接的部分实验电路，在连接电路时，小军操作上出现的错误是_____；
（2）请你用笔画线代替导线帮小军将图甲所示的实物电路连接完整；
（_______）
（3）连接完实验电路，检查无误后，闭合开关，发现小灯泡不亮，电流表、电压表的示数都为零。出现这种现象的原因可能是_____；
A．小灯泡短路
B．小灯泡开路
C．变阻器短路
D．变阻器开路
（4）排除上述故障后，闭合开关，调节滑动变阻器使小灯泡两端电压略高于2.5V，观察小灯泡的亮度并记下电压表、电流表的示数。接下来，将滑动变阻器的滑片向_____（选填“A”或“B”）端移动，使小灯泡正常发光，观察小灯泡的亮度并记下电压表、电流表的示数；
（5）继续调节滑动变阻器，使小灯泡两端电压略低于、等于2.5V，观察小灯泡的亮度并记下电压表、电流表的示数。根据这些实验数据画出小灯泡的电流电压I﹣U关系图象，过此图线上任一点M分别做两坐标轴的平行线如图乙所示，它们与两坐标轴围成的矩形的面积在数值上等于小灯泡此时的_____。
四、计算题
23．如图所示，电源电压不变，灯L上标有“6V、3W”字样，R1为一定值电阻，滑动变阻器的最大阻值为R。当开关S1、S2、S3都闭合时，灯L正常发光，电流表示数为1.1A；当S1闭合S2、S3断开时，电流表示数为0.3A，此时滑动变阻器的滑片处于中点。（设灯丝电阻不变）求：
（1）灯L的电阻；
（2）电源电压；
（3）电阻R1、R的阻值。
24．如图甲所示电路，电源电压保持不变，灯泡L上标有“18V　16.2W”字样，电流表的量程为，电压表的量程为，滑动变阻器最大阻值为90Ω。当闭合开关S、S1时，移动滑片P，电流表的示数达到最大值，此时变阻器连入电路的电阻为Ra；当闭合开关S、S2时，移动滑片P，电压表的示数达到最大值，此时变阻器连入电路的电阻为Rb且，电阻R两端电压与变阻器连入电路的电阻关系如图乙所示。
求 (1)灯泡L的电阻(灯丝电阻不随温度变化)；
(2)电源电压；
(3)整个电路消耗功率最小时，滑动变阻器消耗的功率。
2021-2022学年人教版物理九年级第十八章 第3节测量小灯泡的电功率（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B D C D C D B D D
二、填空题
11．0.2 1.2
12．电流表应选“”和“0.6”两个接线柱 电压表应选“”和“3”两个接线柱 电压表并联在小灯泡两端
13．多测几次 测一次 额定
14．0.625 大于
15．P=UI 电压 电流
16．b 额定电压
17．810 198
18．1 大于
19．（0.2W/Ω）×R+3W
20．0～0.6A 0～15V 最大 3.8
三、实验题
21．AB 左 0.6W 大 定值电阻 温度 0.25A 2.5V×（I-0.25A）
22．开关没有断开 D B 实际电功率
四、计算题
23．(1) 12Ω (2) 6V (3) 10Ω (4) 20Ω
24．(1)；(2)18V；(3)2.025W
