2021-2022学年人教版物理九年级能力提升

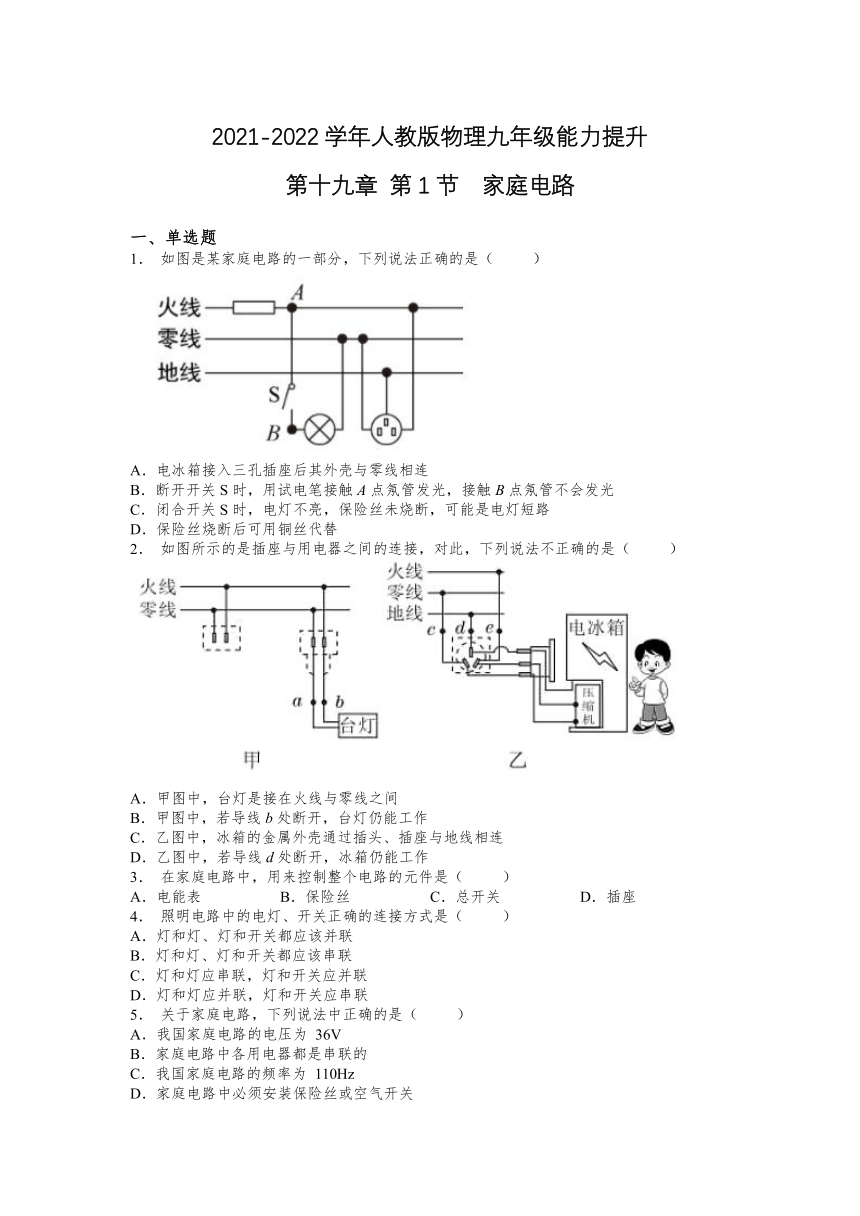

第十九章 第1节 家庭电路
一、单选题
1． 如图是某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
2． 如图所示的是插座与用电器之间的连接，对此，下列说法不正确的是（ ）
A．甲图中，台灯是接在火线与零线之间
B．甲图中，若导线b处断开，台灯仍能工作
C．乙图中，冰箱的金属外壳通过插头、插座与地线相连
D．乙图中，若导线d处断开，冰箱仍能工作
3． 在家庭电路中，用来控制整个电路的元件是（ ）
A．电能表 B．保险丝 C．总开关 D．插座
4． 照明电路中的电灯、开关正确的连接方式是（ ）
A．灯和灯、灯和开关都应该并联
B．灯和灯、灯和开关都应该串联
C．灯和灯应串联，灯和开关应并联
D．灯和灯应并联，灯和开关应串联
5． 关于家庭电路，下列说法中正确的是（ ）
A．我国家庭电路的电压为 36V
B．家庭电路中各用电器都是串联的
C．我国家庭电路的频率为 110Hz
D．家庭电路中必须安装保险丝或空气开关

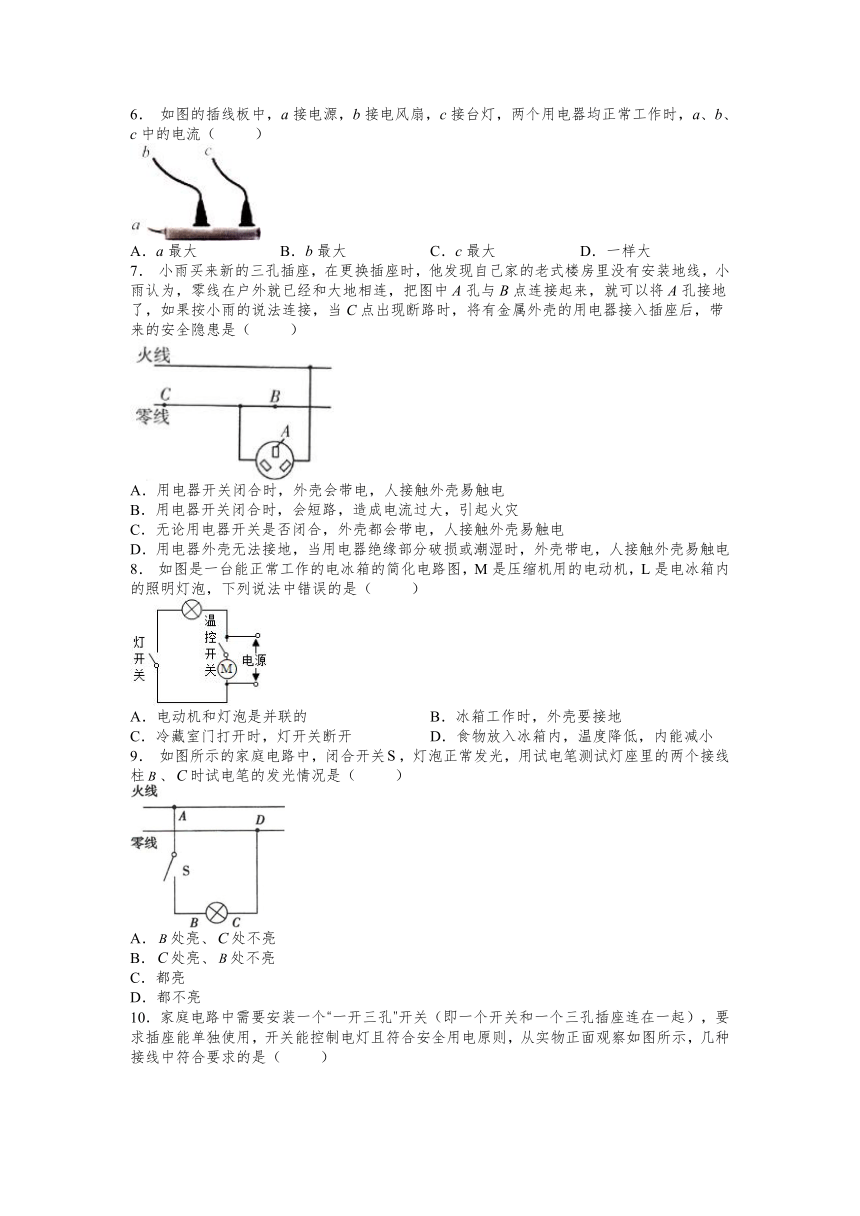

6． 如图的插线板中，a接电源，b接电风扇，c接台灯，两个用电器均正常工作时，a、b、c中的电流（ ）
A．a最大 B．b最大 C．c最大 D．一样大
7． 小雨买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线，小雨认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了，如果按小雨的说法连接，当C点出现断路时，将有金属外壳的用电器接入插座后，带来的安全隐患是（ ）
A．用电器开关闭合时，外壳会带电，人接触外壳易触电
B．用电器开关闭合时，会短路，造成电流过大，引起火灾
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳带电，人接触外壳易触电
8． 如图是一台能正常工作的电冰箱的简化电路图，M是压缩机用的电动机，L是电冰箱内的照明灯泡，下列说法中错误的是（ ）
A．电动机和灯泡是并联的 B．冰箱工作时，外壳要接地
C．冷藏室门打开时，灯开关断开 D．食物放入冰箱内，温度降低，内能减小
9． 如图所示的家庭电路中，闭合开关，灯泡正常发光，用试电笔测试灯座里的两个接线柱、时试电笔的发光情况是（ ）
A．处亮、处不亮
B．处亮、处不亮
C．都亮
D．都不亮

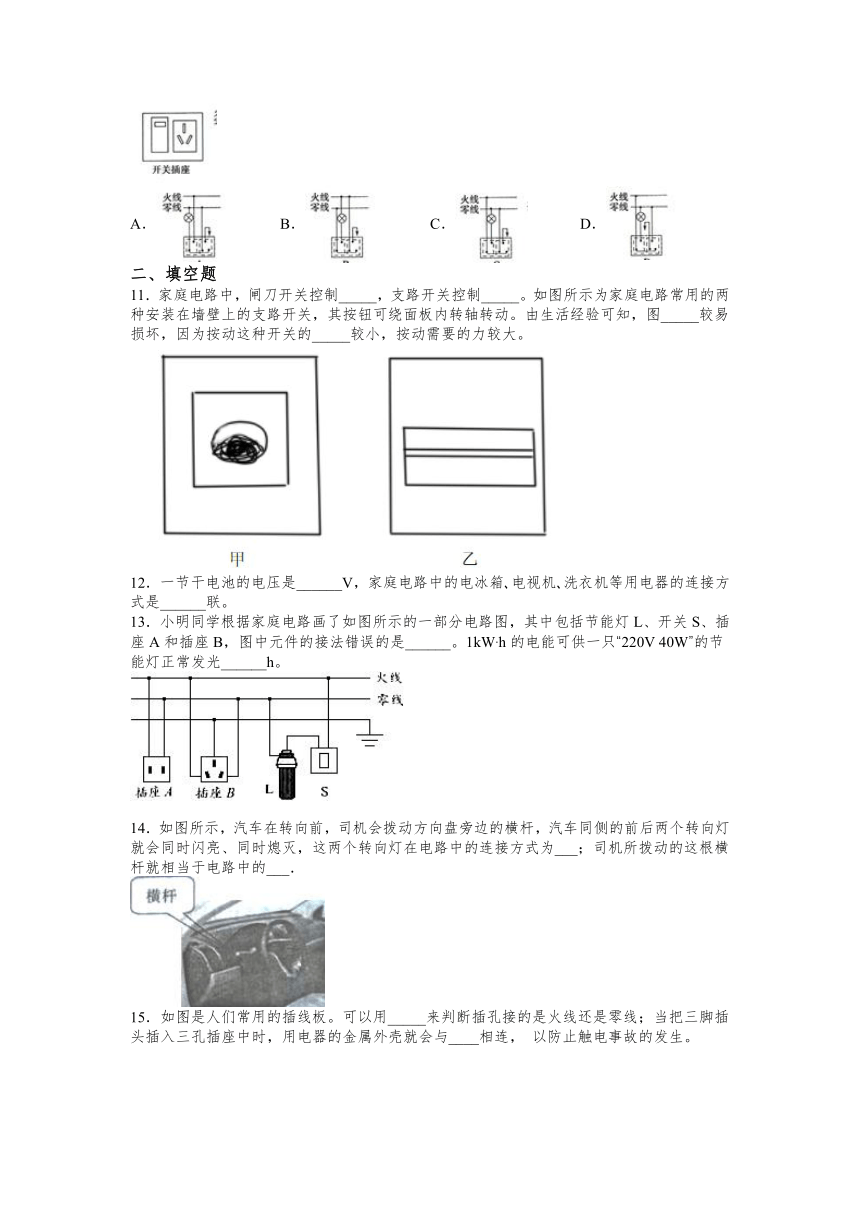

10．家庭电路中需要安装一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），要求插座能单独使用，开关能控制电灯且符合安全用电原则，从实物正面观察如图所示，几种接线中符合要求的是（ ）
A． B． C． D．
二、填空题
11．家庭电路中，闸刀开关控制_____，支路开关控制_____。如图所示为家庭电路常用的两种安装在墙壁上的支路开关，其按钮可绕面板内转轴转动。由生活经验可知，图_____较易损坏，因为按动这种开关的_____较小，按动需要的力较大。
12．一节干电池的电压是______V，家庭电路中的电冰箱 电视机 洗衣机等用电器的连接方式是______联。
13．小明同学根据家庭电路画了如图所示的一部分电路图，其中包括节能灯L、开关S、插座A和插座B，图中元件的接法错误的是______。1kW·h的电能可供一只“220V 40W”的节能灯正常发光______h。
14．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为___；司机所拨动的这根横杆就相当于电路中的___．
15．如图是人们常用的插线板。可以用_____来判断插孔接的是火线还是零线；当把三脚插头插入三孔插座中时，用电器的金属外壳就会与____相连， 以防止触电事故的发生。
16．家庭电路中，为保证用电器都能独立工作，各个用电器都是一端接零线，另一端接__________线，即这些用电器是___________联的。为了防止触电，用电器的金属外壳还必须接__________线。
17．家用电器中如洗衣机、电冰箱等用电器的电源插头有三个金属片，如图甲所示中的箭头所指的较长的金属片应该与________相连，对应插座的孔与________线相连．如图乙所示是漏电保护器，现在的家庭电路里都装有这种安全装置，当站在地上的人不小心接触了装有这种装置的电路的________线时，它就会迅速切断电路，对人身起到保护作用．
18．家用电灯的开关要接到____________（选填“零线”或“火线”）和灯泡之间．造成家庭电路中电流过大的原因是________________________（只填写一种即可）．
19．泸州新农村建设公共设施安装了大量的太阳能路灯．每当夜幕降临，太阳能路灯同时亮起，这些路灯与控制它的开关之间连接方式是______联的；太阳能是太阳内部______（选填“核聚变”或“核裂变”）反应而来的，它是______（选填“可再生”或“不可再生”）能源．
20．小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框______________中，图中三孔插座的插孔_________（选填“a”、“b”或“c”）应与地线相连。
三、作图题
21．如图所示，将拉线开关和螺丝口灯泡正确连接到家庭电路中。
22．请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。
2021-2022学年人教版物理九年级第十九章 第1节家庭电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B C D D A A C A C
二、填空题
11．整个电路 所在支路 甲 动力臂
12．1.5 并
13．三孔插座 250
14．并联 开关
15．试电笔（或测电笔） 地线（或大地、地面、地、地球）
16．火 并 地
17．外壳 地 火
18．火线 短路（或用电器的总功率过大）
19．并 核聚变 可再生
20．B b
三、作图题
21．
22．
