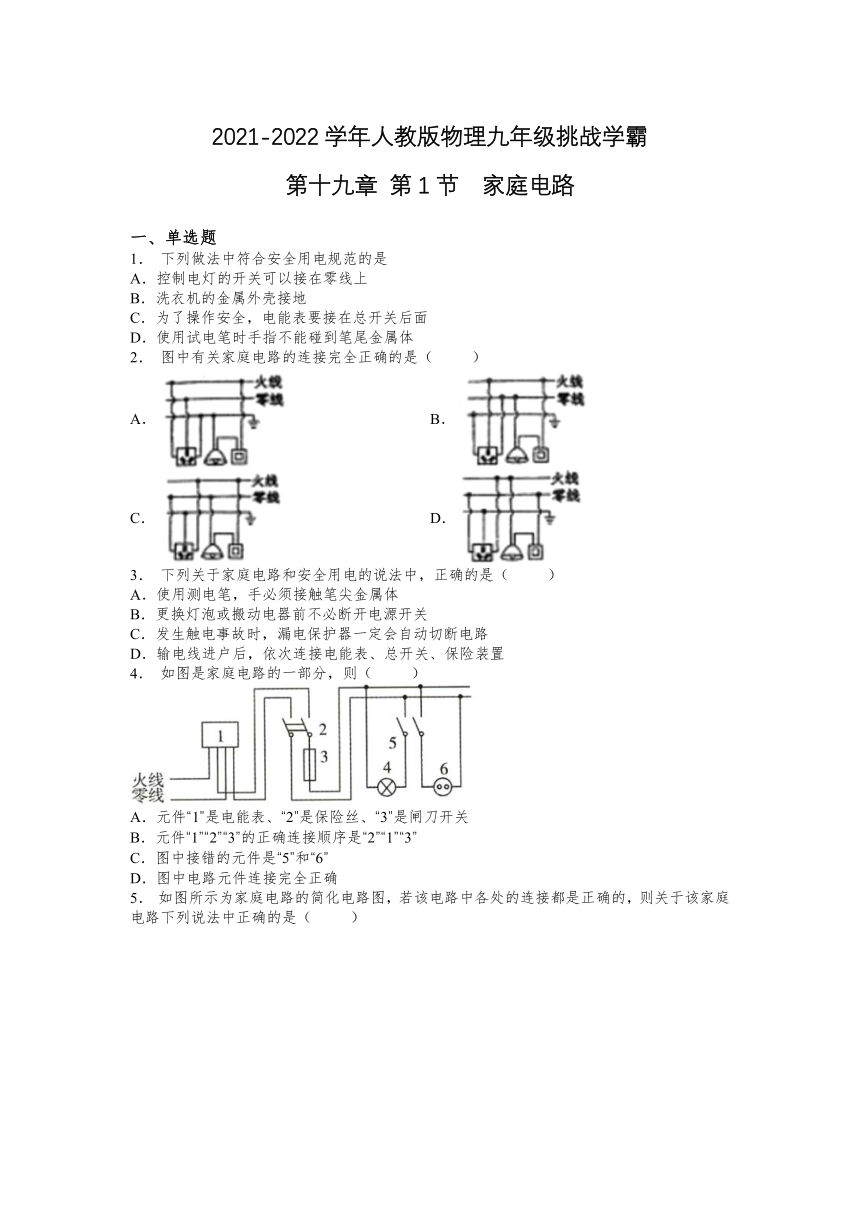

第十九章 第1节 家庭电路
一、单选题
1． 下列做法中符合安全用电规范的是
A．控制电灯的开关可以接在零线上
B．洗衣机的金属外壳接地
C．为了操作安全，电能表要接在总开关后面
D．使用试电笔时手指不能碰到笔尾金属体
2． 图中有关家庭电路的连接完全正确的是（ ）
A． B．
C． D．
3． 下列关于家庭电路和安全用电的说法中，正确的是（ ）
A．使用测电笔，手必须接触笔尖金属体
B．更换灯泡或搬动电器前不必断开电源开关
C．发生触电事故时，漏电保护器一定会自动切断电路
D．输电线进户后，依次连接电能表、总开关、保险装置
4． 如图是家庭电路的一部分，则（ ）
A．元件“1”是电能表、“2”是保险丝、“3”是闸刀开关
B．元件“1”“2”“3”的正确连接顺序是“2”“1”“3”
C．图中接错的元件是“5”和“6”
D．图中电路元件连接完全正确

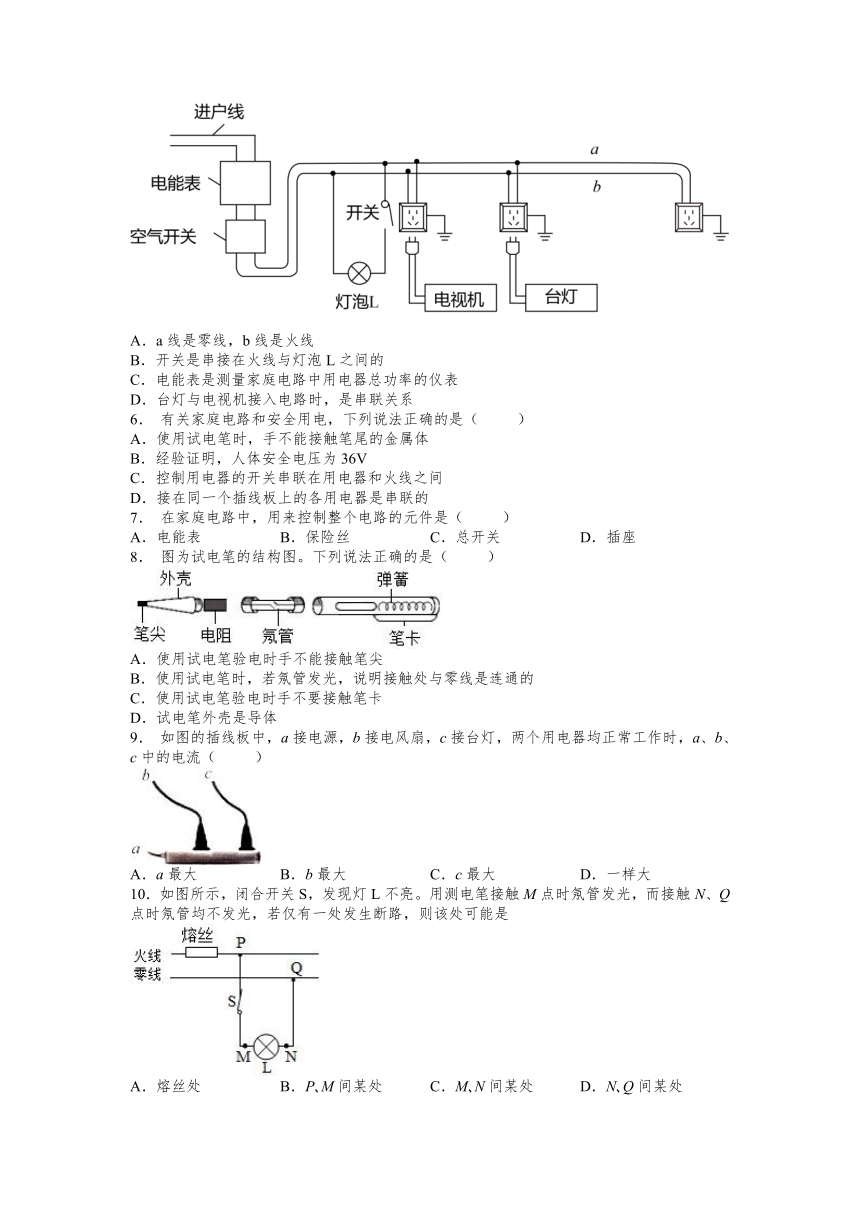

5． 如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（ ）
A．a线是零线，b线是火线
B．开关是串接在火线与灯泡L之间的
C．电能表是测量家庭电路中用电器总功率的仪表
D．台灯与电视机接入电路时，是串联关系
6． 有关家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手不能接触笔尾的金属体
B．经验证明，人体安全电压为36V
C．控制用电器的开关串联在用电器和火线之间
D．接在同一个插线板上的各用电器是串联的
7． 在家庭电路中，用来控制整个电路的元件是（ ）
A．电能表 B．保险丝 C．总开关 D．插座
8． 图为试电笔的结构图。下列说法正确的是（ ）
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
9． 如图的插线板中，a接电源，b接电风扇，c接台灯，两个用电器均正常工作时，a、b、c中的电流（ ）
A．a最大 B．b最大 C．c最大 D．一样大
10．如图所示，闭合开关S，发现灯L不亮。用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是
A．熔丝处 B．P M间某处 C．M N间某处 D．N Q间某处
二、填空题
11．家庭电路中，为保证用电器都能独立工作，各个用电器都是一端接零线，另一端接__________线，即这些用电器是___________联的。为了防止触电，用电器的金属外壳还必须接__________线。
12．我国的家庭电路有两根进户线，都是从低压输电线上引下来的．其中一根叫零线，一根叫______，两根进户线之间有______V的电压．
13．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为___；司机所拨动的这根横杆就相当于电路中的___．
14．上海地区家庭电路中，电灯、电视机、电扇等用电器是__________的（选填“串联”或“并联”），正常工作时，它们两端的电压为__________伏；使用的用电器减少，电路的总电阻__________（选填“变大”“不变”或“变小”）。
15．如图是小雨家的电饭煲使用的三孔插座面板实物图，开关用于控制该插座，则开关与插座之间的连接方式是_________联，三孔插座中___________（填序号）孔与大地相连．
16．对人体的安全电压是不高于______V。在家庭电路中，电视机与其他用电器之间是______联的，开关与用电器之间是______联的。保险丝要串联在______（选填：“火线”或“零线”）上，通常用______来判断家庭电路的火线和零线。
17．上海地区家庭电路中，电灯与电视机等家用电器正常工作的电压为___________伏，这些电器是___________连接的（选填“串联”“并联”）。物理学中规定电流的方向是___________电荷定向移动的方向。
18．家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时，手指干万不能碰到______（选填“笔尖金属体”或“笔尾金属体”），当氖管发光时______（选填“有”或“没有”）电流通过人体。
19．家庭中常用的电饭锅和家用电灯是_______（填“串”或“并”）联的；若电饭锅的额定功率是800W，正常工作15min，消耗了_______kW·h的电能．
20．家用电器中如洗衣机、电冰箱等用电器的电源插头有三个金属片，如图甲所示中的箭头所指的较长的金属片应该与________相连，对应插座的孔与________线相连．如图乙所示是漏电保护器，现在的家庭电路里都装有这种安全装置，当站在地上的人不小心接触了装有这种装置的电路的________线时，它就会迅速切断电路，对人身起到保护作用．
三、作图题
21．用笔画线代替导线，将图中的“光控开关”、“声控开关”、灯泡正确连入电路。要求只有在光线很暗且有声音时，灯才亮。
（____）
22．如图所示，将拉线开关和螺丝口灯泡正确连接到家庭电路中。
2021-2022学年人教版物理九年级第十九章 第1节家庭电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C D C B C C A A C
二、填空题
11．火 并 地
12．火线 220
13．并联 开关
14．并联 220 变大
15．串 3
16．36 并 串 火线 试电笔
17．220V 并联 正
18．笔尖金属体 有
19．并 0.2
20．外壳 地 火
三、作图题
21．
22．
