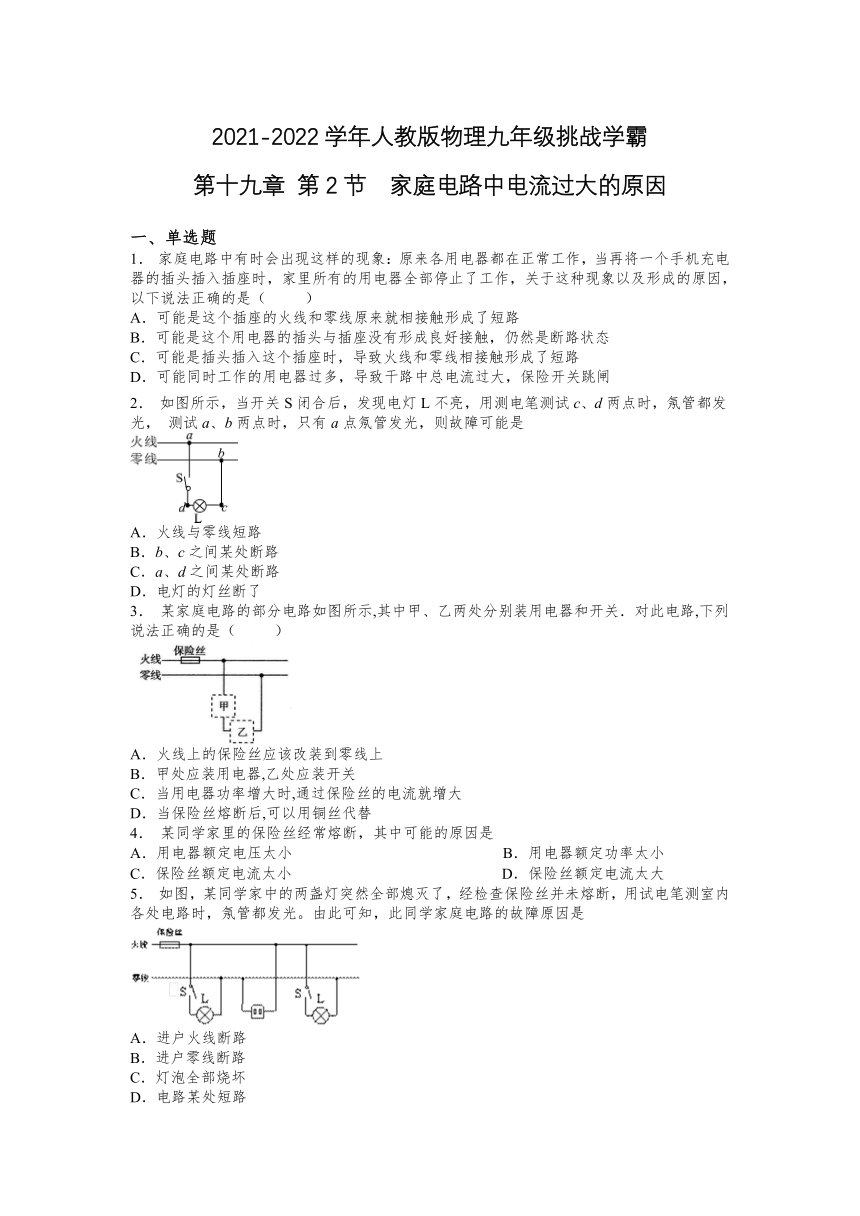

2021-2022学年人教版物理九年级挑战学霸
第十九章 第2节 家庭电路中电流过大的原因
一、单选题
1． 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（ ）
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
2． 如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光， 测试a、b两点时，只有a点氖管发光，则故障可能是
A．火线与零线短路
B．b、c之间某处断路
C．a、d之间某处断路
D．电灯的灯丝断了
3． 某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是（ ）
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器,乙处应装开关
C．当用电器功率增大时,通过保险丝的电流就增大
D．当保险丝熔断后,可以用铜丝代替
4． 某同学家里的保险丝经常熔断，其中可能的原因是
A．用电器额定电压太小 B．用电器额定功率太小
C．保险丝额定电流太小 D．保险丝额定电流太大
5． 如图，某同学家中的两盏灯突然全部熄灭了，经检查保险丝并未熔断，用试电笔测室内各处电路时，氖管都发光。由此可知，此同学家庭电路的故障原因是
A．进户火线断路
B．进户零线断路
C．灯泡全部烧坏
D．电路某处短路

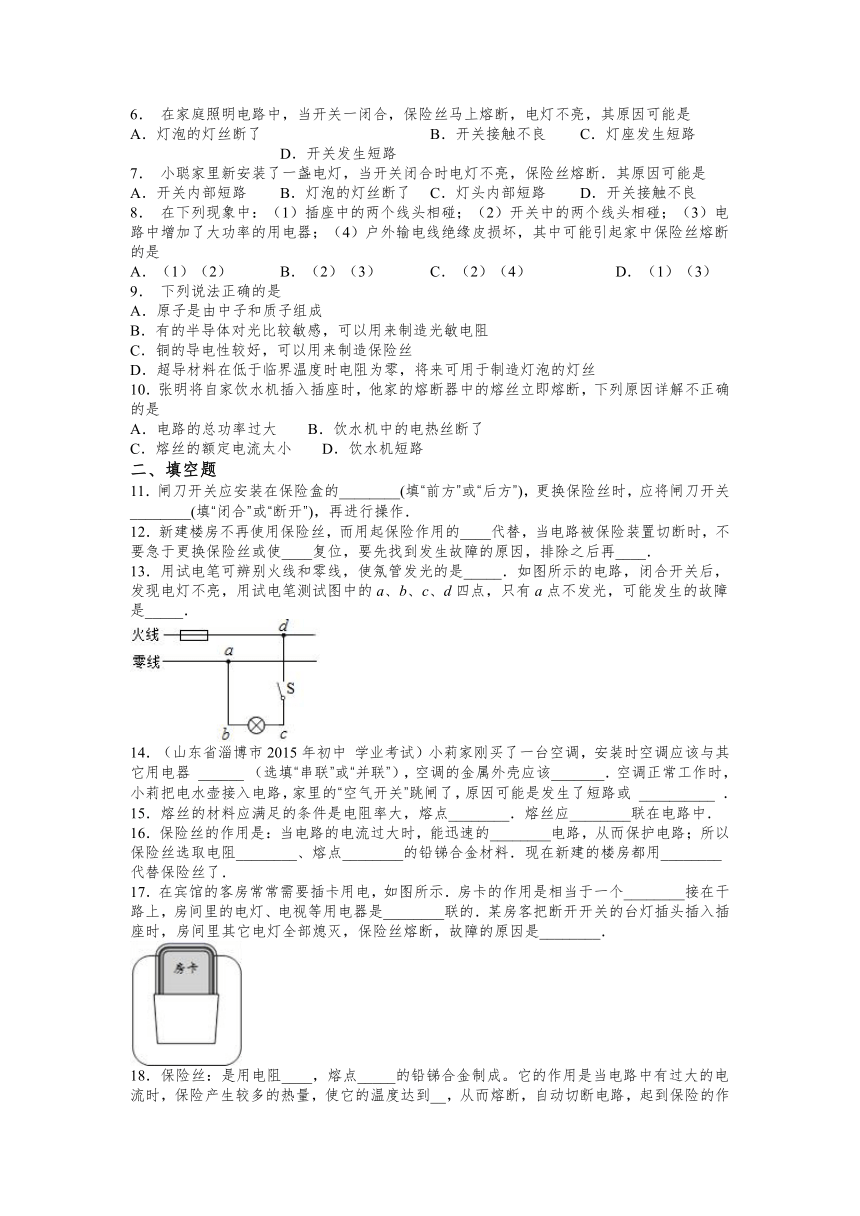

6． 在家庭照明电路中，当开关一闭合，保险丝马上熔断，电灯不亮，其原因可能是
A．灯泡的灯丝断了 B．开关接触不良 C．灯座发生短路 D．开关发生短路
7． 小聪家里新安装了一盏电灯，当开关闭合时电灯不亮，保险丝熔断．其原因可能是
A．开关内部短路 B．灯泡的灯丝断了 C．灯头内部短路 D．开关接触不良
8． 在下列现象中：（1）插座中的两个线头相碰；（2）开关中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏，其中可能引起家中保险丝熔断的是
A．（1）（2） B．（2）（3） C．（2）（4） D．（1）（3）
9． 下列说法正确的是
A．原子是由中子和质子组成
B．有的半导体对光比较敏感，可以用来制造光敏电阻
C．铜的导电性较好，可以用来制造保险丝
D．超导材料在低于临界温度时电阻为零，将来可用于制造灯泡的灯丝
10．张明将自家饮水机插入插座时，他家的熔断器中的熔丝立即熔断，下列原因详解不正确的是
A．电路的总功率过大 B．饮水机中的电热丝断了
C．熔丝的额定电流太小 D．饮水机短路
二、填空题
11．闸刀开关应安装在保险盒的________(填“前方”或“后方”)，更换保险丝时，应将闸刀开关________(填“闭合”或“断开”)，再进行操作．
12．新建楼房不再使用保险丝，而用起保险作用的____代替，当电路被保险装置切断时，不要急于更换保险丝或使____复位，要先找到发生故障的原因，排除之后再____．
13．用试电笔可辨别火线和零线，使氖管发光的是_____．如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____．
14．（山东省淄博市2015年初中 学业考试）小莉家刚买了一台空调，安装时空调应该与其它用电器 ______ （选填“串联”或“并联”），空调的金属外壳应该_______．空调正常工作时，小莉把电水壶接入电路，家里的“空气开关”跳闸了，原因可能是发生了短路或 __________ ．
15．熔丝的材料应满足的条件是电阻率大，熔点________．熔丝应________联在电路中．
16．保险丝的作用是：当电路的电流过大时，能迅速的________电路，从而保护电路；所以保险丝选取电阻________、熔点________的铅锑合金材料．现在新建的楼房都用________代替保险丝了．
17．在宾馆的客房常常需要插卡用电，如图所示．房卡的作用是相当于一个________接在干路上，房间里的电灯、电视等用电器是________联的．某房客把断开开关的台灯插头插入插座时，房间里其它电灯全部熄灭，保险丝熔断，故障的原因是________．
18．保险丝：是用电阻____，熔点_____的铅锑合金制成。它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到__，从而熔断，自动切断电路，起到保险的作用。
19．如图1所示的两种使用测电笔的方法中，正确的是图________；如图2所示是家庭电路中造成电线燃烧的两种常见情况，其中________图所示的情况是过载，其中________图所示的情况是短路．
20．如图所示，先在A、B之间接入一段细保险丝，调节滑动变阻器的滑片，使电流增大，会发现，________先熔断．保持滑动变阻器滑片位置不变，即保持电路中电流不变，在A、B间换上一段较粗的保险丝，接通电路，保险丝和铜丝均完好，没有断开，这说明________．
2021-2022学年人教版物理九年级第十九章 第2节家庭电路中电流过大的原因（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C B C C B C C D B B
二、填空题
11．前方 断开
12．空气开关 空气开关 恢复供电
13．火线 ab之间断路
14．并联 接地 用电器的总功率过大
15．低串
16．切断 比较大比较低空气开关
17．开关 并 插头处短路
18．大 高 熔点
19．甲； 甲； 乙．
20．保险丝不能用粗保险丝替代细的保险丝，应选择合适规格的保险丝接入电路
