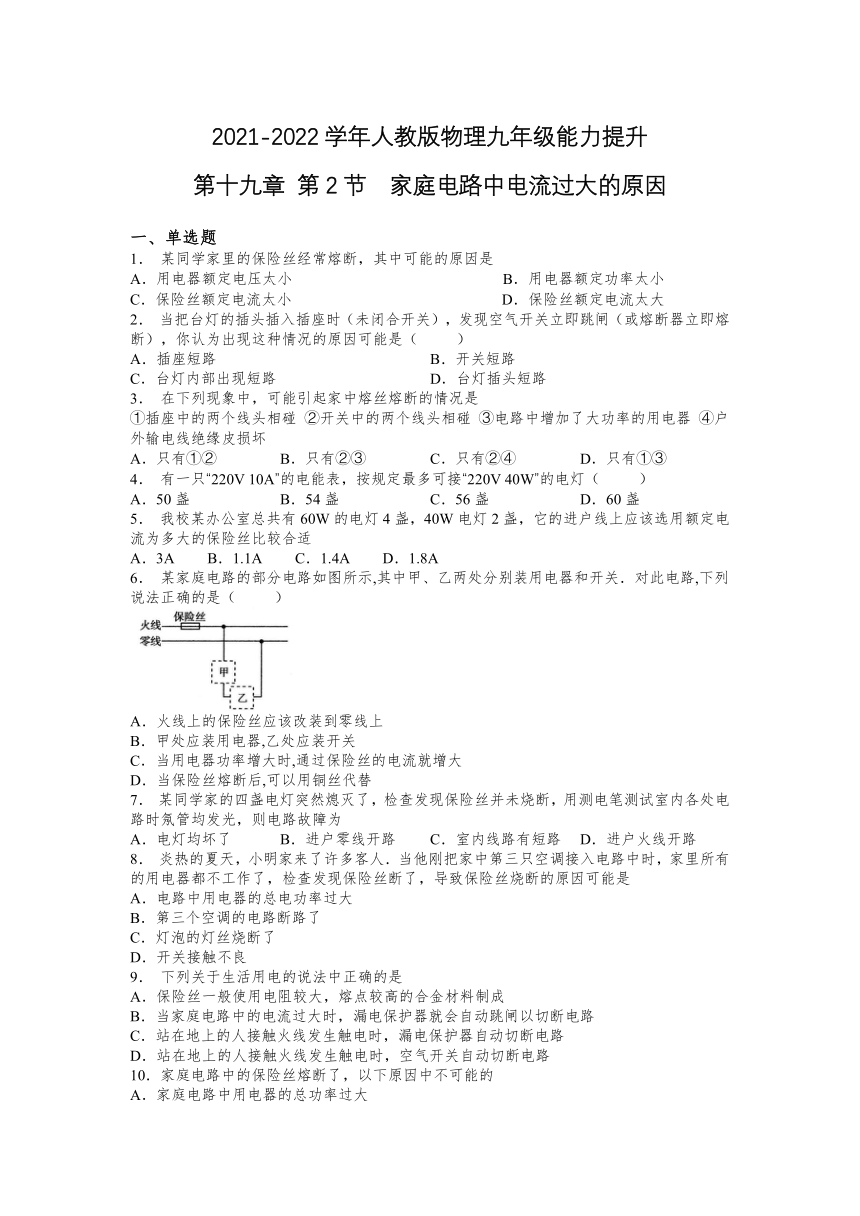

2021-2022学年人教版物理九年级能力提升
第十九章 第2节 家庭电路中电流过大的原因
一、单选题
1． 某同学家里的保险丝经常熔断，其中可能的原因是
A．用电器额定电压太小 B．用电器额定功率太小
C．保险丝额定电流太小 D．保险丝额定电流太大
2． 当把台灯的插头插入插座时（未闭合开关），发现空气开关立即跳闸（或熔断器立即熔断），你认为出现这种情况的原因可能是（ ）
A．插座短路 B．开关短路
C．台灯内部出现短路 D．台灯插头短路
3． 在下列现象中，可能引起家中熔丝熔断的情况是
①插座中的两个线头相碰 ②开关中的两个线头相碰 ③电路中增加了大功率的用电器 ④户外输电线绝缘皮损坏
A．只有①② B．只有②③ C．只有②④ D．只有①③
4． 有一只“220V 10A”的电能表，按规定最多可接“220V 40W”的电灯（ ）
A．50盏 B．54盏 C．56盏 D．60盏
5． 我校某办公室总共有60W的电灯4盏，40W电灯2盏，它的进户线上应该选用额定电流为多大的保险丝比较合适
A．3A B．1.1A C．1.4A D．1.8A
6． 某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关．对此电路,下列说法正确的是（ ）
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器,乙处应装开关
C．当用电器功率增大时,通过保险丝的电流就增大
D．当保险丝熔断后,可以用铜丝代替
7． 某同学家的四盏电灯突然熄灭了，检查发现保险丝并未烧断，用测电笔测试室内各处电路时氖管均发光，则电路故障为
A．电灯均坏了 B．进户零线开路 C．室内线路有短路 D．进户火线开路
8． 炎热的夏天，小明家来了许多客人．当他刚把家中第三只空调接入电路中时，家里所有的用电器都不工作了，检查发现保险丝断了，导致保险丝烧断的原因可能是
A．电路中用电器的总电功率过大
B．第三个空调的电路断路了
C．灯泡的灯丝烧断了
D．开关接触不良
9． 下列关于生活用电的说法中正确的是
A．保险丝一般使用电阻较大，熔点较高的合金材料制成
B．当家庭电路中的电流过大时，漏电保护器就会自动跳闸以切断电路
C．站在地上的人接触火线发生触电时，漏电保护器自动切断电路
D．站在地上的人接触火线发生触电时，空气开关自动切断电路

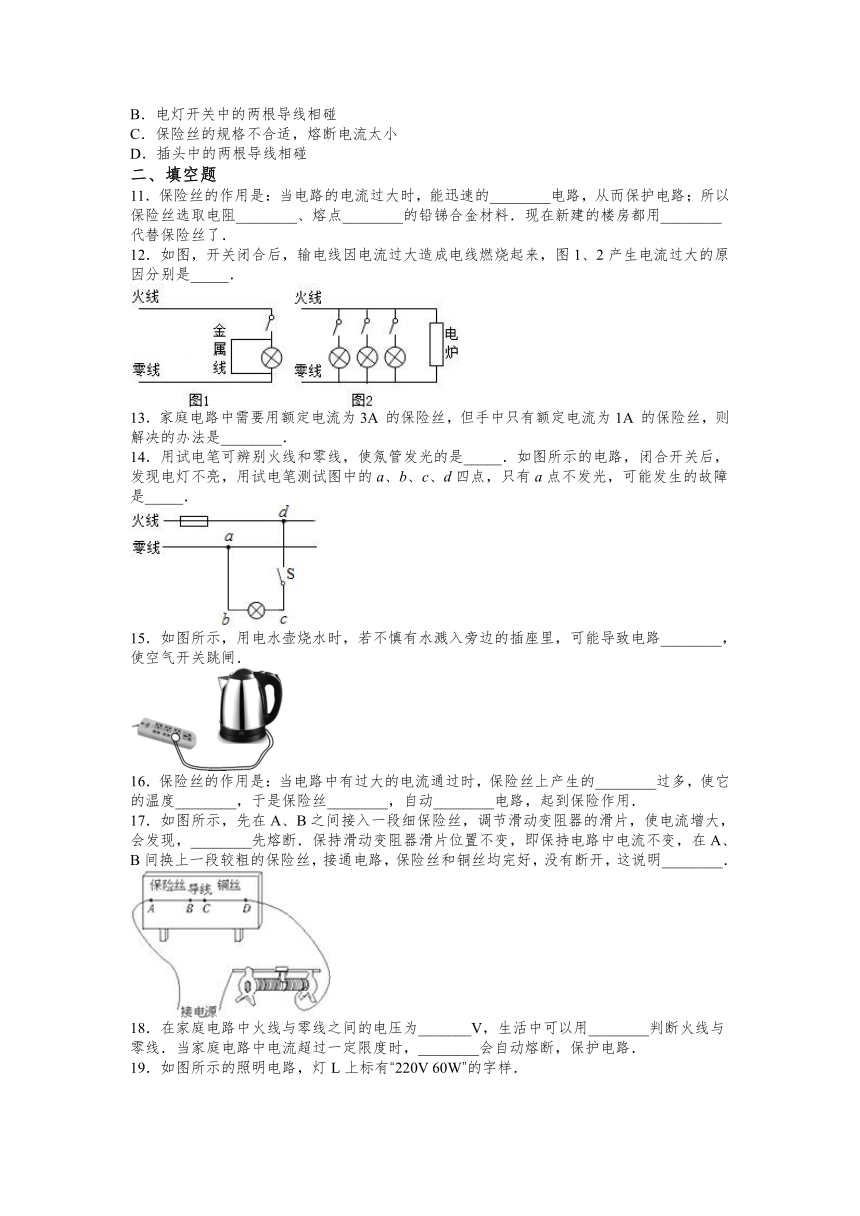

10．家庭电路中的保险丝熔断了，以下原因中不可能的
A．家庭电路中用电器的总功率过大
B．电灯开关中的两根导线相碰
C．保险丝的规格不合适，熔断电流太小
D．插头中的两根导线相碰
二、填空题
11．保险丝的作用是：当电路的电流过大时，能迅速的________电路，从而保护电路；所以保险丝选取电阻________、熔点________的铅锑合金材料．现在新建的楼房都用________代替保险丝了．
12．如图，开关闭合后，输电线因电流过大造成电线燃烧起来，图1、2产生电流过大的原因分别是_____．
13．家庭电路中需要用额定电流为3A 的保险丝，但手中只有额定电流为1A 的保险丝，则解决的办法是________．
14．用试电笔可辨别火线和零线，使氖管发光的是_____．如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____．
15．如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路________，使空气开关跳闸．
16．保险丝的作用是：当电路中有过大的电流通过时，保险丝上产生的________过多，使它的温度________，于是保险丝________，自动________电路，起到保险作用．
17．如图所示，先在A、B之间接入一段细保险丝，调节滑动变阻器的滑片，使电流增大，会发现，________先熔断．保持滑动变阻器滑片位置不变，即保持电路中电流不变，在A、B间换上一段较粗的保险丝，接通电路，保险丝和铜丝均完好，没有断开，这说明________．
18．在家庭电路中火线与零线之间的电压为_______V，生活中可以用________判断火线与零线．当家庭电路中电流超过一定限度时，________会自动熔断，保护电路．
19．如图所示的照明电路，灯L上标有“220V 60W”的字样．
(1)当开关S闭合前，通过保险丝的电流约为____A；
(2)当开关S闭合后，你将看到的现象是____，在此现象发生后，电路中的电流为____A．
20．下面是有关生活用电的描述，请将空白处补充完整：
(1)将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的_______ (填“火”、“零”或“地”)线相连，防止发生触电事故．
(2)当家中同时使用的用电器的总功率过大时，电路的总电流就会过_______(填“大”或“小”)，家庭电路中的_______会自动断开，切断电路，起到保护电路的作用．
2021-2022学年人教版物理九年级第十九章 第2节家庭电路中电流过大的原因（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C D B D C B A C B
二、填空题
11．切断 比较大比较低空气开关
12．短路；用电器总功率过大
13．将三根额定电流为1A 的保险丝并联．
14．火线 ab之间断路
15．短路
16．热量； 过高； 熔断； 切断。
17．保险丝不能用粗保险丝替代细的保险丝，应选择合适规格的保险丝接入电路
18．220 试电笔 熔丝
19．0.273 灯泡不亮，保险丝熔断 0
20．地 大 空气开关
