第十六章 第1节电压2021-2022学年人教版物理九年级 (1)（含答案）

2021-2022学年人教版物理九年级挑战学霸
第十六章 第1节 电 压
一、单选题
1． 下列电表示数为1.4A的是（ ）
A． B．
C． D．
2． 小华看到家里有一个放了很久的干电池，他想利用电压表判断干电池是否报废，小华设计的下列步骤中正确的是（ ）
①把电压表的“＋”接线柱与干电池的负极接触，“－”接线柱与正极接触；②选择电压表的量程为0～3 V；③在刻度盘上读出电压值；④把电压表的“－”接线柱与干电池的负极接触，“＋”接线柱与正极接触；⑤选择电压表量程为0～15 V.
A．①②③ B．②④③ C．⑤④③ D．②①③
3． 用电压表测量某段电路的电压时，选用0～3 V的量程，读数为2.5 V，若改用0～15 V的量程，则（ ）
A．指针偏转角度变大 B．示数一定变大
C．示数应为12.5 V D．示数仍为2.5 V
4． 如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（ ）
A．一定是灯泡L1断路 B．一定是灯泡L2断路
C．可能是灯泡L1短路 D．可能是灯泡L2短路

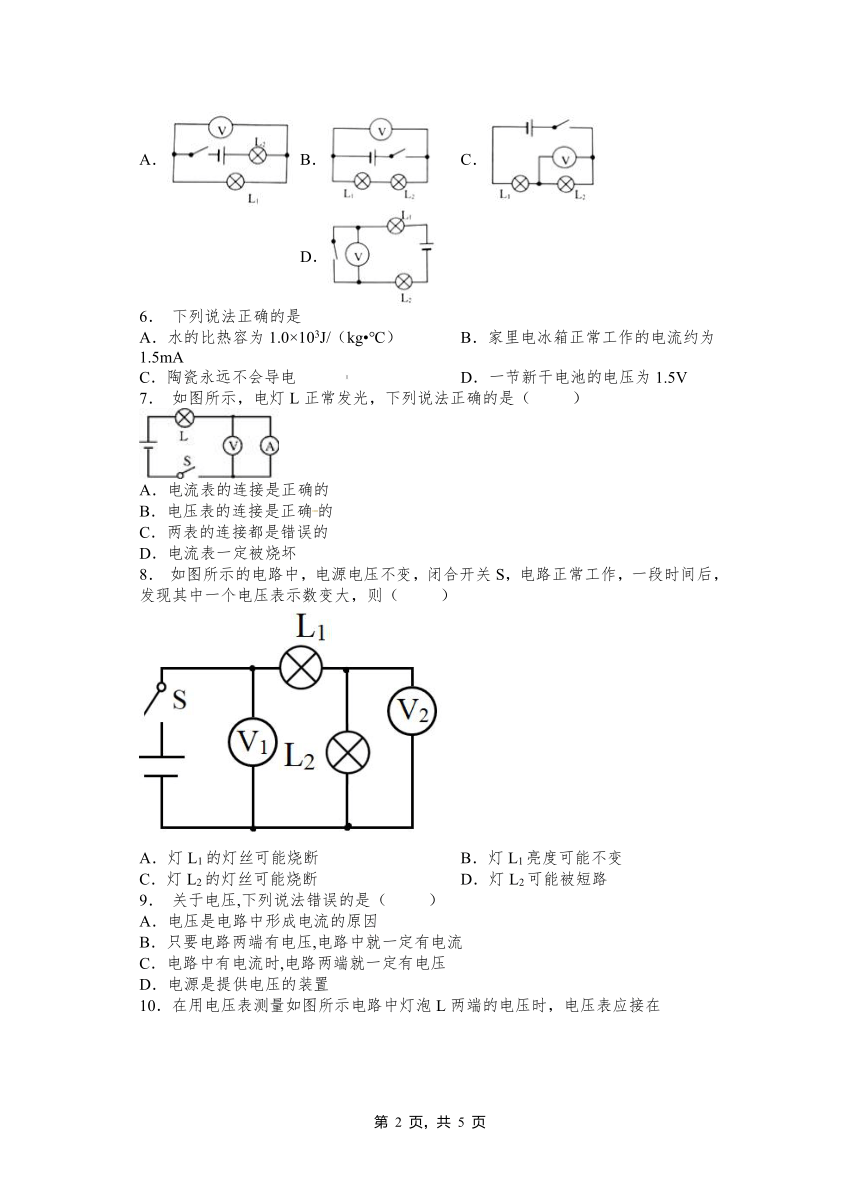

5． 如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（ ）
A． B． C． D．
6． 下列说法正确的是
A．水的比热容为1.0×103J/（kg ℃） B．家里电冰箱正常工作的电流约为1.5mA
C．陶瓷永远不会导电 D．一节新干电池的电压为1.5V
7． 如图所示，电灯L正常发光，下列说法正确的是（ ）
A．电流表的连接是正确的
B．电压表的连接是正确的
C．两表的连接都是错误的
D．电流表一定被烧坏
8． 如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ）
A．灯L1的灯丝可能烧断 B．灯L1亮度可能不变
C．灯L2的灯丝可能烧断 D．灯L2可能被短路
9． 关于电压,下列说法错误的是（ ）
A．电压是电路中形成电流的原因
B．只要电路两端有电压,电路中就一定有电流
C．电路中有电流时,电路两端就一定有电压
D．电源是提供电压的装置
10．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在
A．a、b之间，a与电压表“+”接线柱连接
B．a、b之间，b与电压表“+”接线柱连接
C．c、d之间，c与电压表“+”接线柱连接
D．c、d之间，d与电压表“+”接线柱连接
二、填空题
11．在图中，若要组成两个灯泡的并联电路，则甲是_______，乙是______（填电路元件名称）．请将此实物图转化成电路图____________．
12．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量这个自制电池的电压，其如图所示，这个电池的电压是 ________ V，电池的正极是 ________ （选填“锌片”或“铜片”）．
13．某同学有一个电压表（两个量程分别为0~3 V和0~15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。
14．实验室用的电压表若按如图所示接线，则刻度盘每个大格表示______V，每个小格表示______V，指针所指位置表示______V。
15．填写下列电压最接近的数值：
（1）一节新的干电池的电压为_________V；
（2）三节铅蓄电池串联的总电压为_________V；
（3）正常情况下人体的安全电压为_________V．
16．如图所示，甲、乙分别为测量同一电路两个用电器的两端电压示数，由此可以断定该电路的连接方式________（填“一定是并联”“一定是串联”或“可能是并联”），甲电压表的示数为________V，乙电压表的示数为________V．
17．电压用字母____表示，国际制单位的主单位是_______，简称___，符号是____。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是_____V；一节干电池的电压是______V；一节蓄电池的电压是_____V；对人体安全的电压不高于_____V。
18．某同学在用学生电压表测量电压时用的是0～3V得量程，但记录的读数却是6.5V，则你认为该同学失误的原因可能是________，如果是这个原因，那么实际的电压应当是________ V．
19．要想得到12V的电压，可以将_______节新的干电池_______联起来。
20．如图所示电路中，电压表测量的是______两端的电压．若要使电压表测量电灯L1两端的电压，只需要将导线______（选填1、2、3、4等数字）的右端改接到________（选填a、b、c、d等字母）接线柱上即可．
2021-2022学年人教版物理九年级第十六章 第1节电压（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B D D A D A C B A
二、填空题
11．电压表 电流表
12．0.6 铜片
13．2
14．5 0.5 6.5
15．1.5 6 不高于36
16．一定是串联 1.2 12
17．U 伏特 伏 V 220 1.5 2 36
18．看错量程； 1.3。
19． 8 串
20．L1和L2(或电源) 3 b
