第十六章 第1节电压2021-2022学年人教版物理九年级（含答案）

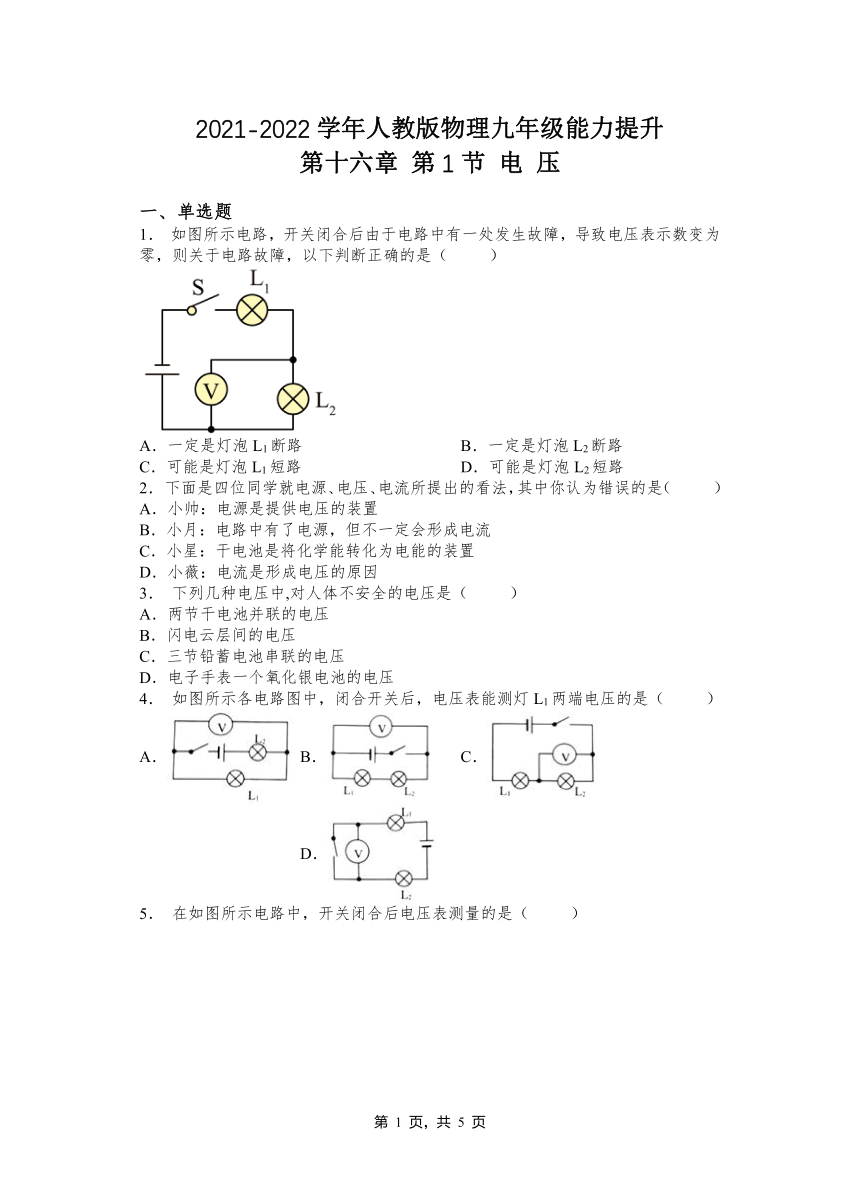

2021-2022学年人教版物理九年级能力提升
第十六章 第1节 电 压
一、单选题
1． 如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（ ）
A．一定是灯泡L1断路 B．一定是灯泡L2断路
C．可能是灯泡L1短路 D．可能是灯泡L2短路
2． 下面是四位同学就电源、电压、电流所提出的看法，其中你认为错误的是（ ）
A．小帅：电源是提供电压的装置
B．小月：电路中有了电源，但不一定会形成电流
C．小星：干电池是将化学能转化为电能的装置
D．小薇：电流是形成电压的原因
3． 下列几种电压中,对人体不安全的电压是（ ）
A．两节干电池并联的电压
B．闪电云层间的电压
C．三节铅蓄电池串联的电压
D．电子手表一个氧化银电池的电压
4． 如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（ ）
A． B． C． D．

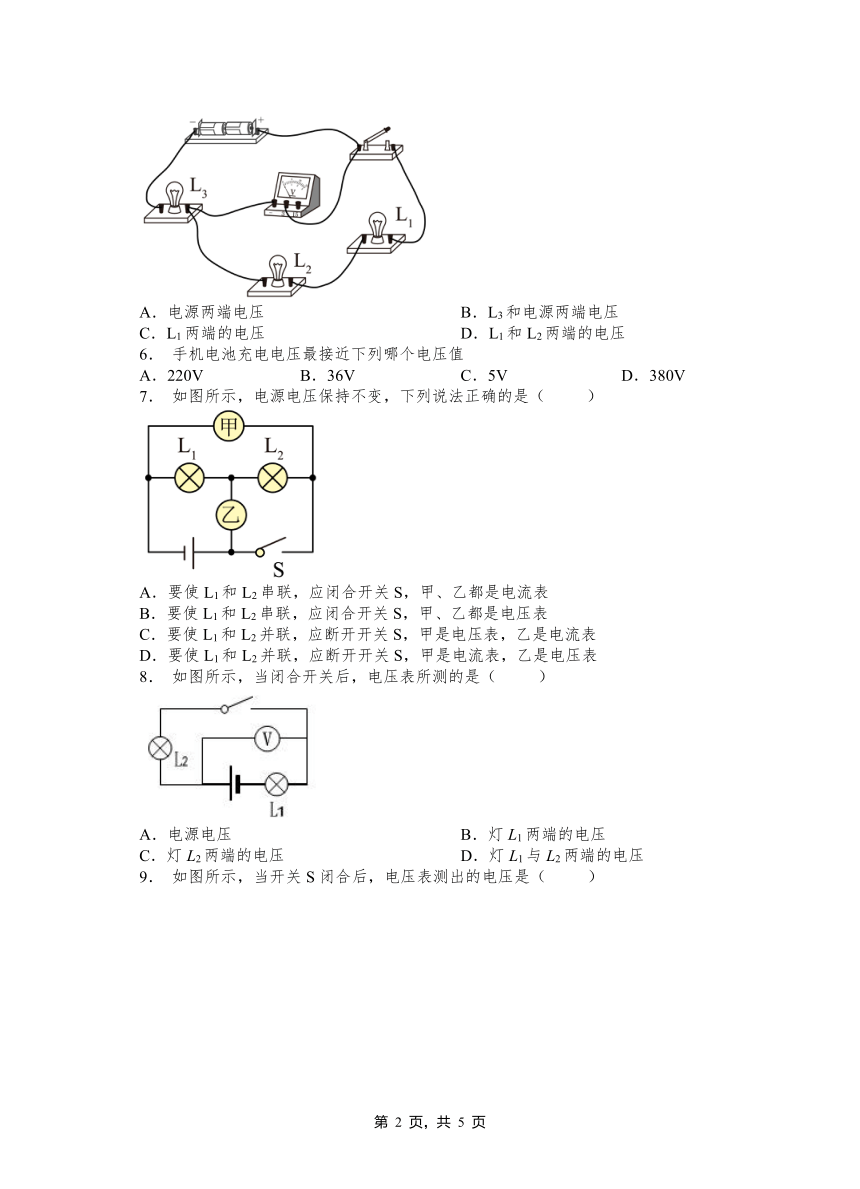

5． 在如图所示电路中，开关闭合后电压表测量的是（ ）
A．电源两端电压 B．L3和电源两端电压
C．L1两端的电压 D．L1和L2两端的电压
6． 手机电池充电电压最接近下列哪个电压值
A．220V B．36V C．5V D．380V
7． 如图所示，电源电压保持不变，下列说法正确的是（ ）
A．要使L1和L2串联，应闭合开关S，甲、乙都是电流表
B．要使L1和L2串联，应闭合开关S，甲、乙都是电压表
C．要使L1和L2并联，应断开开关S，甲是电压表，乙是电流表
D．要使L1和L2并联，应断开开关S，甲是电流表，乙是电压表
8． 如图所示，当闭合开关后，电压表所测的是（ ）
A．电源电压 B．灯L1两端的电压
C．灯L2两端的电压 D．灯L1与L2两端的电压
9． 如图所示，当开关S闭合后，电压表测出的电压是（ ）
A．灯L1两端的电压 B．灯L2两端的电压
C．灯L1与L2两端的电压 D．电源电压
10．下列说法正确的是
A．水的比热容为1.0×103J/（kg ℃） B．家里电冰箱正常工作的电流约为1.5mA
C．陶瓷永远不会导电 D．一节新干电池的电压为1.5V
二、填空题
11．电压是形成 _________的原因，一节普通干电池的电压 ______ V，家庭照明电路的电压是_______ V，对人体来说安全电压 ________ V ，电源是提供_________ 的装置。
12．某同学在用学生电压表测量电压时用的是0～3V得量程，但记录的读数却是6.5V，则你认为该同学失误的原因可能是________，如果是这个原因，那么实际的电压应当是________ V．
13．如图所示，当开关S闭合后，要使灯L1、L2并联，甲表是________（选填“电流表”或“电压表”），若甲、乙两个表调换位置，闭合开关S后，仍能继续发光的灯是______．
14．在烧杯中加入盐水，然后将连在电压表上的铜片和锌片浸入盐水中，这样就制成一个盐水电池，其现象如图所示。 电池的正极是______（选填“锌片”或“铜片”），该电池是将______能转化为电能，此时盐水中电流的方向为______（选填“从铜片到锌片”或“从锌片到铜片”）
15．电压用字母____表示，国际制单位的主单位是_______，简称___，符号是____。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是_____V；一节干电池的电压是______V；一节蓄电池的电压是_____V；对人体安全的电压不高于_____V。
16．一般照明电路的电压为_____伏，只有不高于__________伏的电压对人体是安全的；二 节干电池的电压是_______伏；一只节蓄电池的电压为_______伏．
17．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示．再测L2两端电压时，只将电压表接A端改接C端，这种接法______（填“正确”或“不正确”）．理由是______．
18．填写下列电压最接近的数值：
（1）一节新的干电池的电压为_________V；
（2）三节铅蓄电池串联的总电压为_________V；
（3）正常情况下人体的安全电压为_________V．
19．如图所示，甲、乙分别为测量同一电路两个用电器的两端电压示数，由此可以断定该电路的连接方式________（填“一定是并联”“一定是串联”或“可能是并联”），甲电压表的示数为________V，乙电压表的示数为________V．
20．电压是使电路中形成________的原因。一节新的干电池电压是________伏，我国家庭电路的电压是________伏，对人体安全的电压是________伏。
2021-2022学年人教版物理九年级第十六章 第1节电压（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D B A D C B C B D
二、填空题
11．电流 1.5 220 不高于36 电压
12．看错量程； 1.3。
13．电压表 L1
14．铜片 化学 从锌片到铜片
15．U 伏特 伏 V 220 1.5 2 36
16．220；36；3；2．
17．不正确 电压表的正、负接线柱接反了
18．1.5 6 不高于36
19．一定是串联 1.2 12
20．电流 1.5 220 不高于36
