第十六章 第2节串、并联电路中电压的规律2021-2022学年人教版物理九年级（含答案）

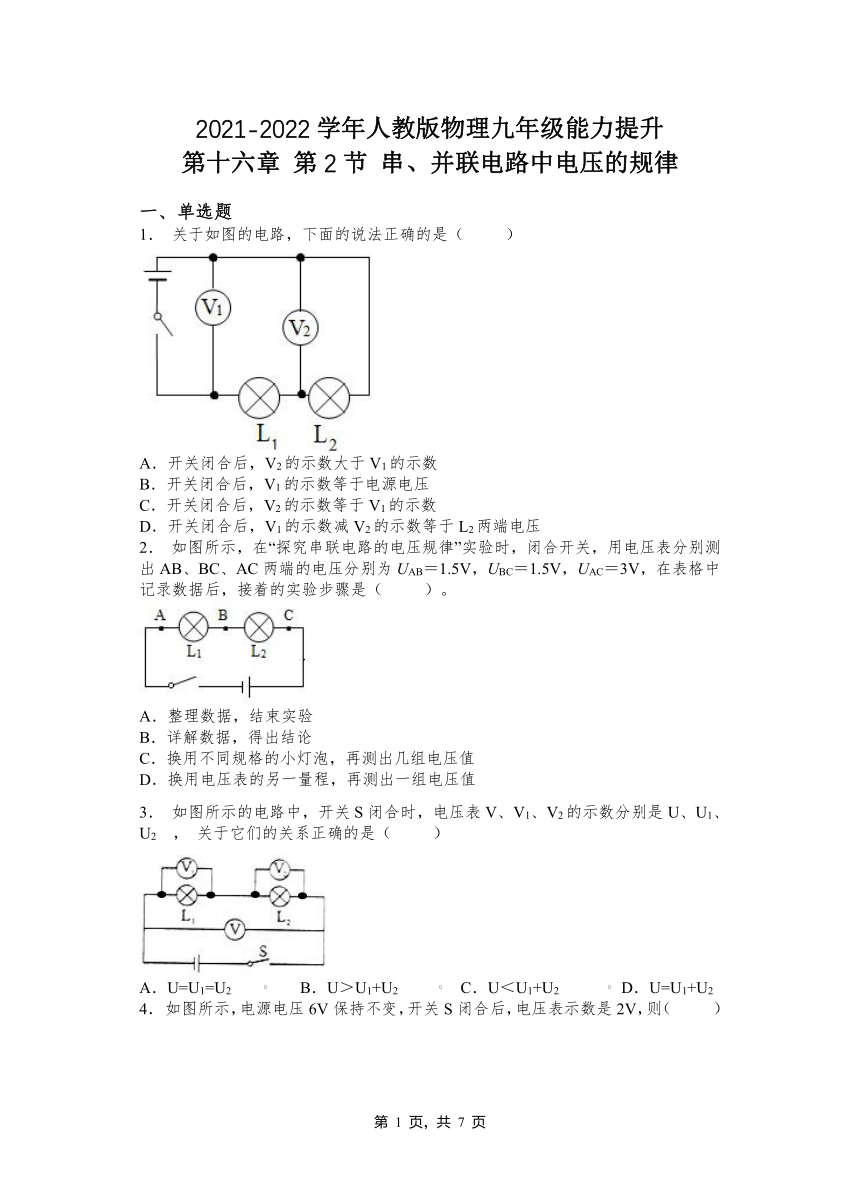

2021-2022学年人教版物理九年级能力提升
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 关于如图的电路，下面的说法正确的是（ ）
A．开关闭合后，V2的示数大于V1的示数
B．开关闭合后，V1的示数等于电源电压
C．开关闭合后，V2的示数等于V1的示数
D．开关闭合后，V1的示数减V2的示数等于L2两端电压
2． 如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB＝1.5V，UBC＝1.5V，UAC＝3V，在表格中记录数据后，接着的实验步骤是（ ）。
A．整理数据，结束实验
B．详解数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
3． 如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2 ， 关于它们的关系正确的是（ ）
A．U=U1=U2 B．U＞U1+U2 C．U＜U1+U2 D．U=U1+U2

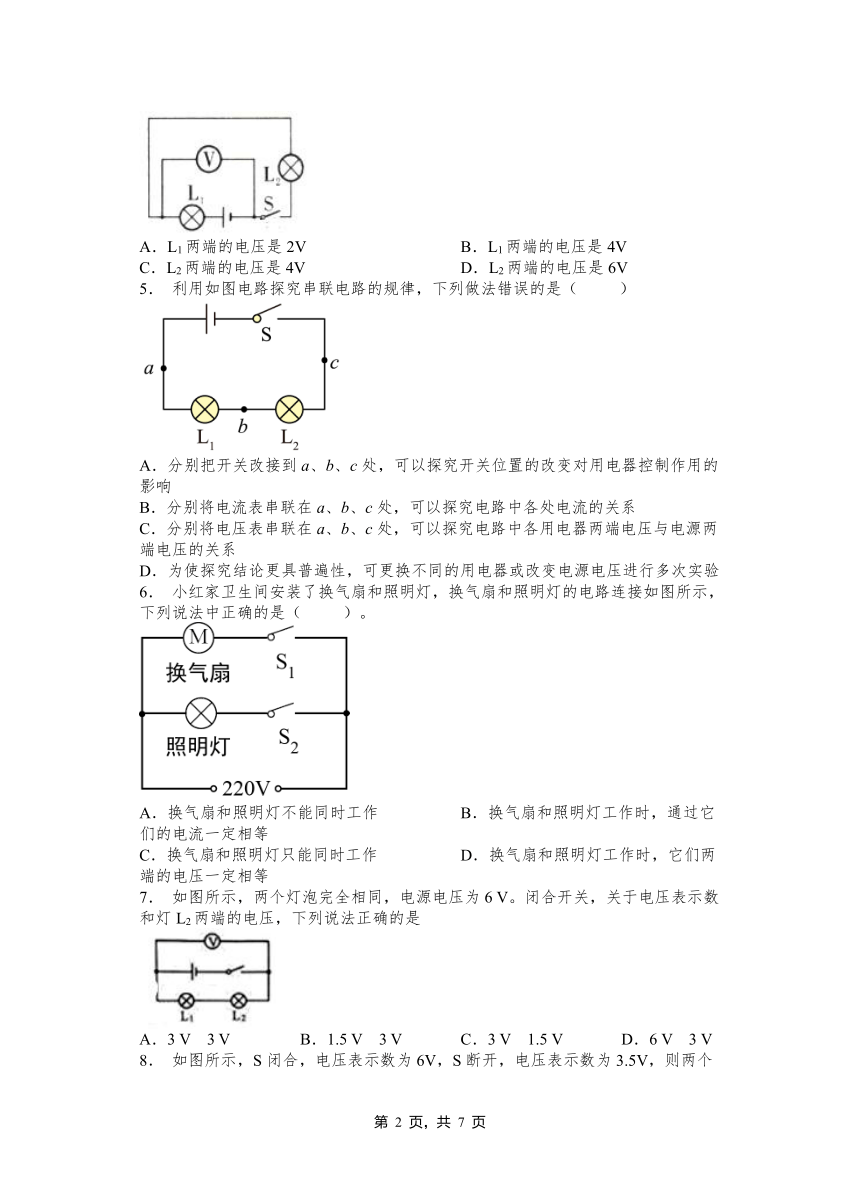

4． 如图所示，电源电压6V保持不变，开关S闭合后，电压表示数是2V，则（ ）
A．L1两端的电压是2V B．L1两端的电压是4V
C．L2两端的电压是4V D．L2两端的电压是6V
5． 利用如图电路探究串联电路的规律，下列做法错误的是（ ）
A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
6． 小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）。
A．换气扇和照明灯不能同时工作 B．换气扇和照明灯工作时，通过它们的电流一定相等
C．换气扇和照明灯只能同时工作 D．换气扇和照明灯工作时，它们两端的电压一定相等
7． 如图所示，两个灯泡完全相同，电源电压为6 V。闭合开关，关于电压表示数和灯L2两端的电压，下列说法正确的是
A．3 V 3 V B．1.5 V 3 V C．3 V 1.5 V D．6 V 3 V

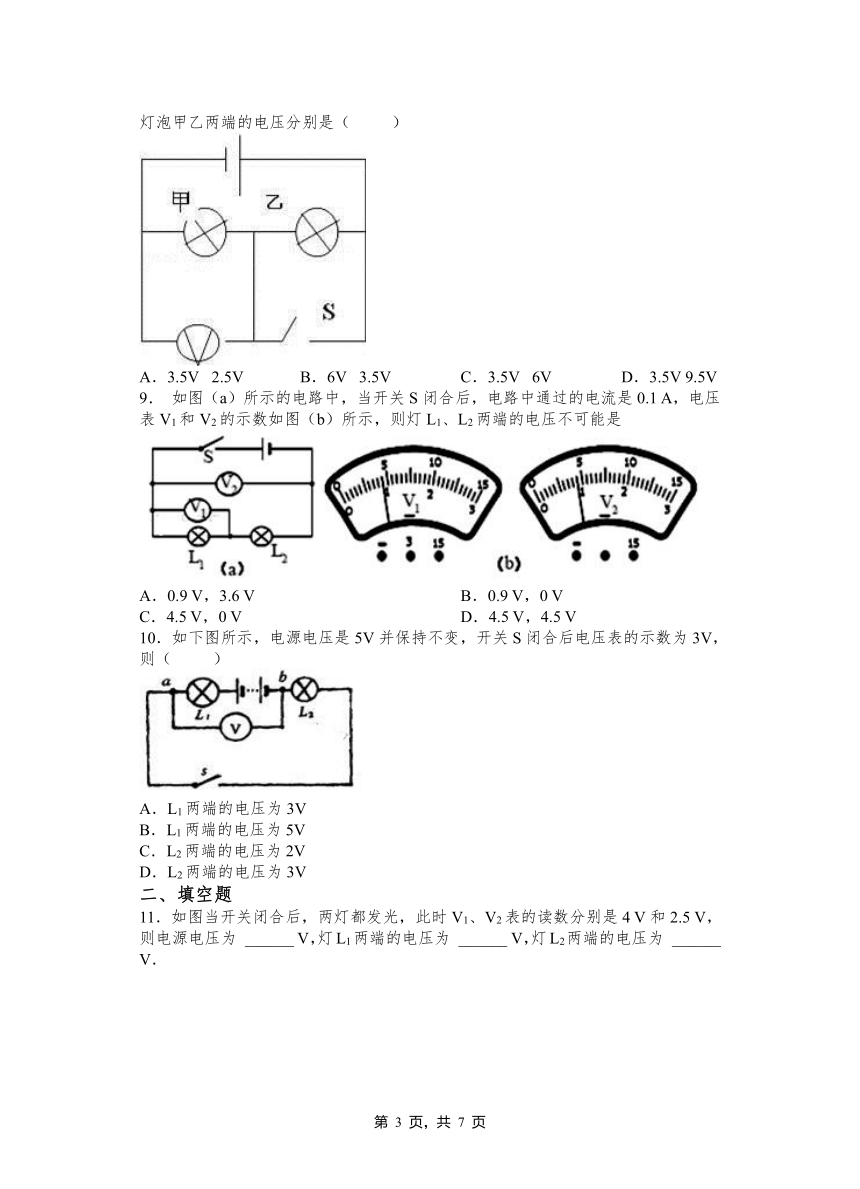

8． 如图所示，S闭合，电压表示数为6V，S断开，电压表示数为3.5V，则两个灯泡甲乙两端的电压分别是（ ）
A．3.5V 2.5V B．6V 3.5V C．3.5V 6V D．3.5V 9.5V
9． 如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是
A．0.9 V，3.6 V B．0.9 V，0 V
C．4.5 V，0 V D．4.5 V，4.5 V
10．如下图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（ ）
A．L1两端的电压为3V
B．L1两端的电压为5V
C．L2两端的电压为2V
D．L2两端的电压为3V
二、填空题
11．如图当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4 V和2.5 V，则电源电压为 ______ V，灯L1两端的电压为 ______ V，灯L2两端的电压为 ______ V．
12．如图所示的电路，电源电压为12V，当S闭合时电压表的读数为5V，则则L1两端的电压为__V，L2两端的电压为__V．
13．如图所示的电路中，当S1闭合、S2断开时，电压表示数为2.5V；当S1断开、S2闭合时，电压表示数为6V．则灯L1两端电压为______V，灯L2两端电压为_____V，电源电压为_______V．
14．如图所示的电路中，电压表V1、V2和V3分别测量的是_____、____和_______两端的电压；如果电压表V1、V2的示数分别为6 V和4 V，那么电压表V3的示数为_____V．
15．如图所示的电路，灯L1和L2是______联，如果电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是______V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是______。
16．小明按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，则灯L1两端电压为________．
17．下图是探究并联电路的电压规律的电路图,V1的示数为3 V,则V2的示数为____ V,电源电压为______ V,三个电压值可以用一个公式表示为___________________．
18．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
19．如图所示电路，电源电压为4.5V，开关闭合后电压表的示数为2.5V，则灯L1两端的电压为_________V，灯L2两端的电压为_________V．
20．图中三盏灯两端的电压都是2V，开关闭合后，电压表的M接线柱分别接到a、b、c、d四点时，电压表的示数分别是_______V，______ V，_______V，________V。
三、实验题
21．“探究串联电路的电压关系”的实验电路如图甲所示；
（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（选填“相同”或“不同”）规格的小灯泡；
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____；
（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间，小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可，小聪的办法是否正确？答：_____，原因是_____；
（4）小明按甲图实验一会儿后看到两个灯都熄灭，电压表示数明显增大，则故障原因可能是
_____。
22．一实验小组用如图所示的器材探究“串联电路的电压关系”．用三节干电池串联作电源,两只规格不同的小灯泡:L1、L2,其中L1电阻值已知,L2电阻值未知．
(1)请用笔画线代替导线,连接实验电路．要求L1和L2串联,电压表测量两灯串联的总电压________．
(2)为了保证电路的安全,连接器材时,开关应_____________．
(3)小明用电压表测量L1两端电压时,直接选用0~3 V的量程,小悦说这样不行,规范的操作方法应该是_____．
(4)在测量L2两端电压时,两灯突然熄灭,电压表示数变为0,用电压表检测L1两端电压,电压表示数为电源电压,出现此故障的原因可能是_____________．
(5)他们排除故障后继续实验,得出一组实验数据如表1．为了得出串联电路电压关系的普遍规律,他们还应____________________________．
表1
2021-2022学年人教版物理九年级第十六章 第2节串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C D B C D D A D D
二、填空题
11．4 1.5 2.5
12．7 5
13．2.5V 3.5V 6V
14．电源电压 L1 L2 2
15．串 1.6 灯L2开路
16．8V
17．3 3 U=U1=U2
18． 3 2
19．2.5 2
20． 0 2 4 6
三、实验题
21．不同 断开开关，换用0-3V量程 不正确 电压表正负接线柱接反了 L1断路
22． 断开 先选用0~15 V的量程试触,如果示数小于3 V,再改用0~3 V量程测量 L1断路 应换用不同规格的器材(灯泡、电源)或加滑动变阻器,多次测量
