第十六章 第2节串、并联电路中电压的规律练习2021-2022学年人教版物理九年级全一册（含答案）

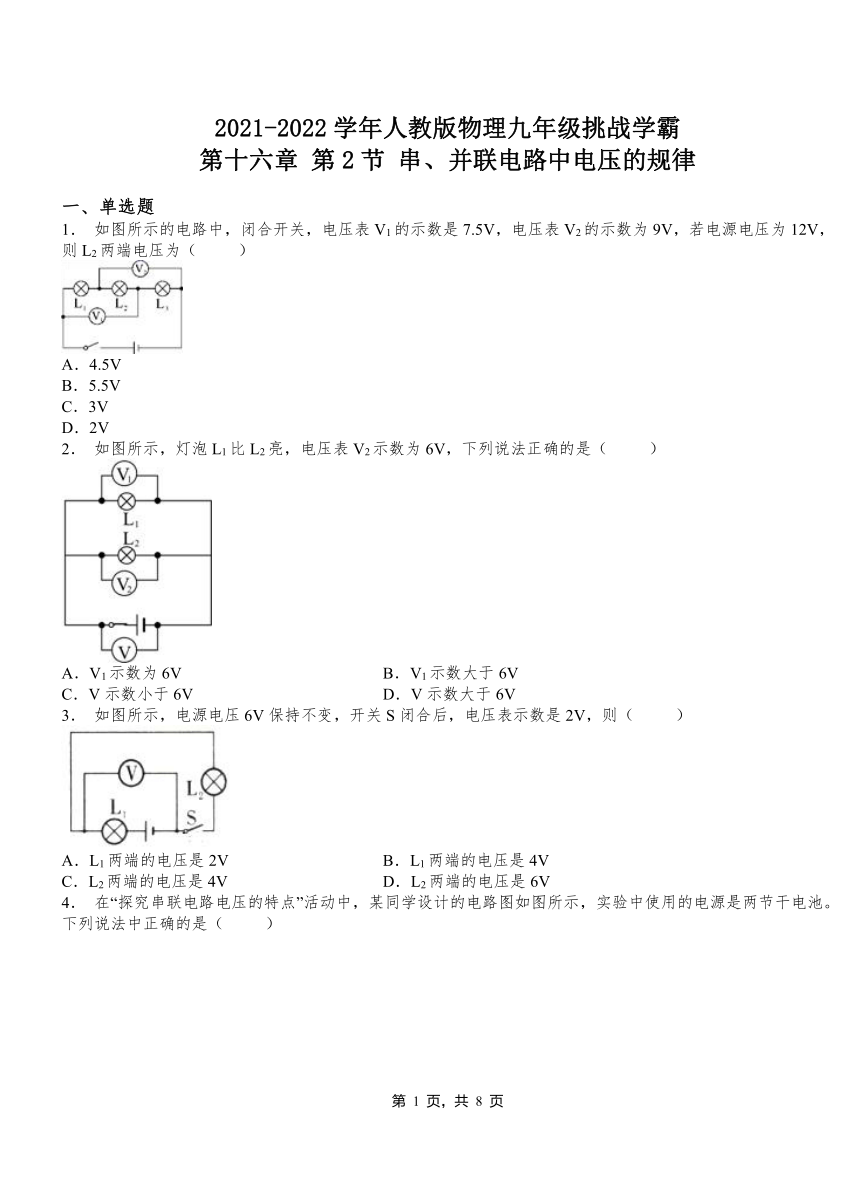

2021-2022学年人教版物理九年级挑战学霸
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压为（ ）
A．4.5V
B．5.5V
C．3V
D．2V
2． 如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（ ）
A．V1示数为6V B．V1示数大于6V
C．V示数小于6V D．V示数大于6V
3． 如图所示，电源电压6V保持不变，开关S闭合后，电压表示数是2V，则（ ）
A．L1两端的电压是2V B．L1两端的电压是4V
C．L2两端的电压是4V D．L2两端的电压是6V

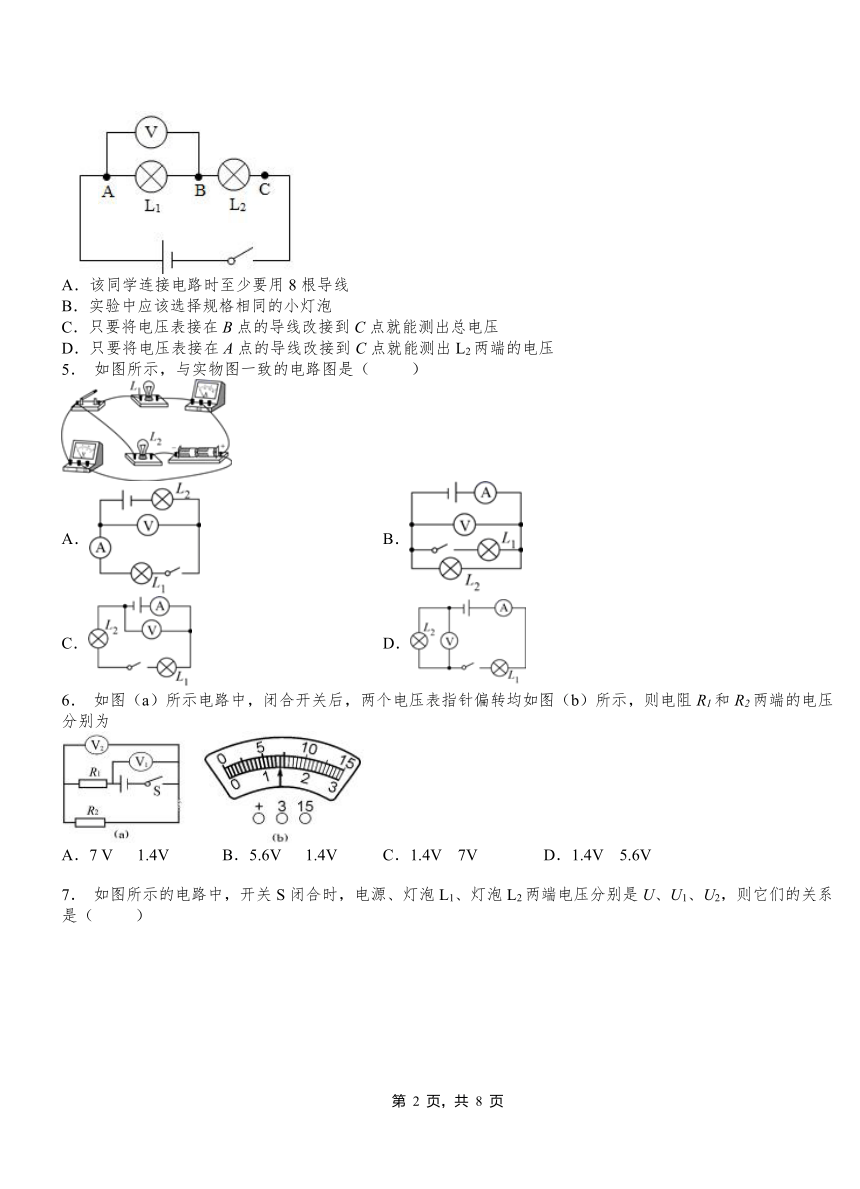

4． 在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（ ）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
5． 如图所示，与实物图一致的电路图是（ ）
A． B．
C． D．
6． 如图（a）所示电路中，闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为
A．7 V 1.4V B．5.6V 1.4V C．1.4V 7V D．1.4V 5.6V
7． 如图所示的电路中，开关S闭合时，电源、灯泡L1、灯泡L2两端电压分别是U、U1、U2，则它们的关系是（ ）

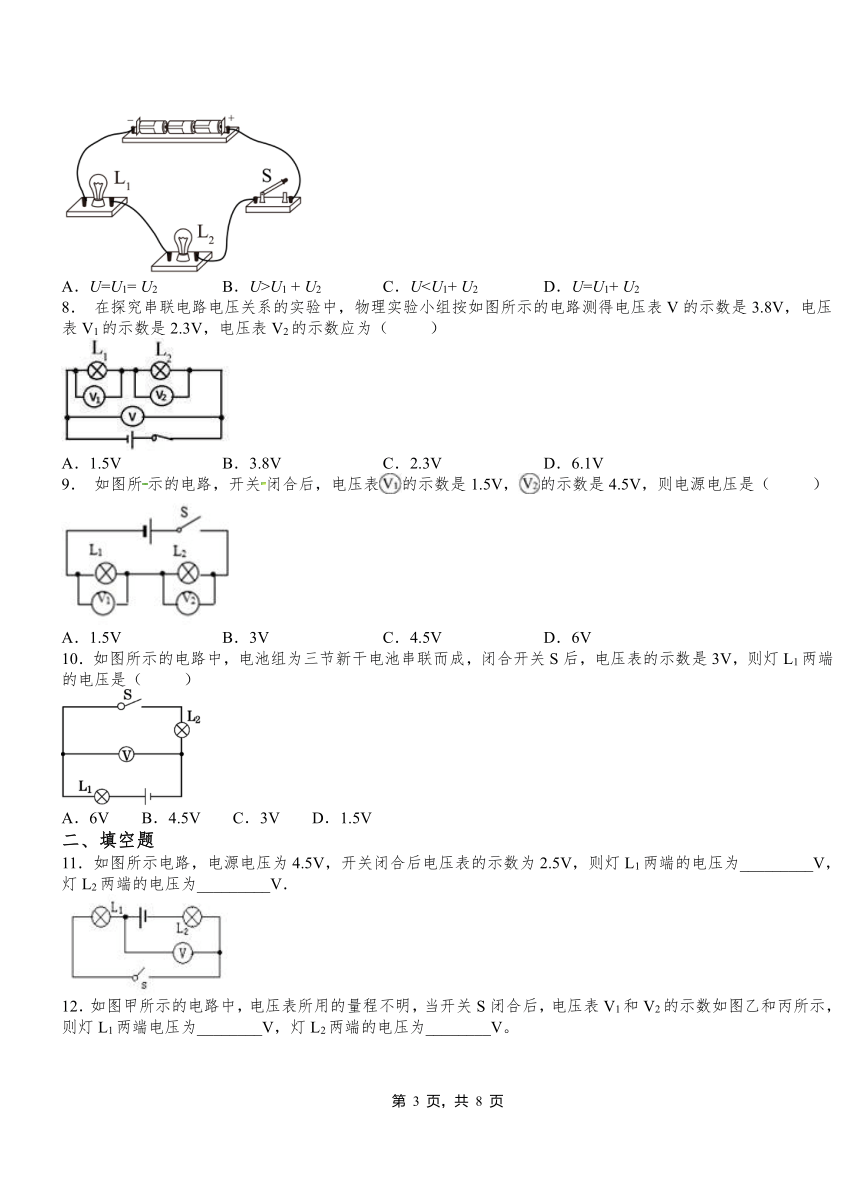

A．U=U1= U2 B．U>U1 + U2 C．U8． 在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（ ）
A．1.5V B．3.8V C．2.3V D．6.1V
9． 如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（ ）
A．1.5V B．3V C．4.5V D．6V
10．如图所示的电路中，电池组为三节新干电池串联而成，闭合开关S后，电压表的示数是3V，则灯L1两端的电压是（ ）
A．6V B．4.5V C．3V D．1.5V
二、填空题
11．如图所示电路，电源电压为4.5V，开关闭合后电压表的示数为2.5V，则灯L1两端的电压为_________V，灯L2两端的电压为_________V．

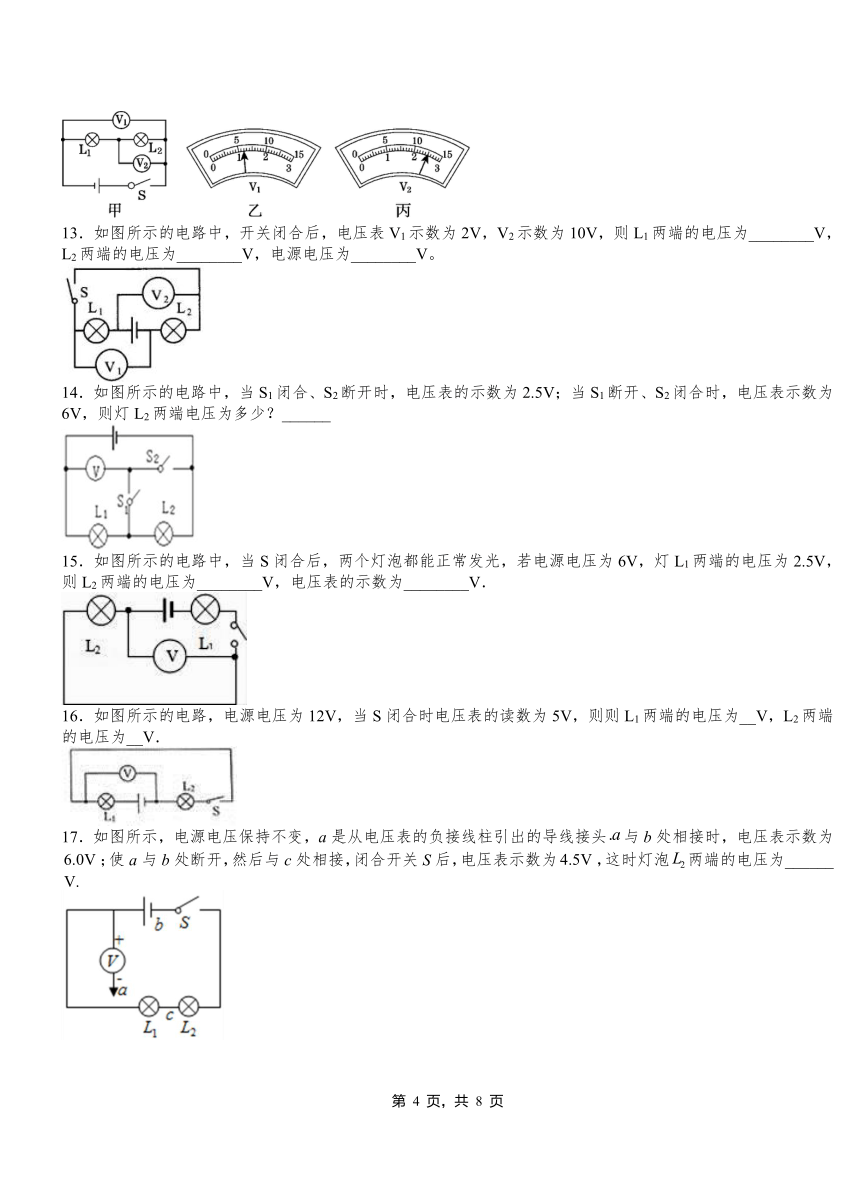

12．如图甲所示的电路中，电压表所用的量程不明，当开关S闭合后，电压表V1和V2的示数如图乙和丙所示，则灯L1两端电压为________V，灯L2两端的电压为________V。
13．如图所示的电路中，开关闭合后，电压表V1示数为2V，V2示数为10V，则L1两端的电压为________V，L2两端的电压为________V，电源电压为________V。
14．如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端电压为多少？______
15．如图所示的电路中，当S闭合后，两个灯泡都能正常发光，若电源电压为6V，灯L1两端的电压为2.5V，则L2两端的电压为________V，电压表的示数为________V．
16．如图所示的电路，电源电压为12V，当S闭合时电压表的读数为5V，则则L1两端的电压为__V，L2两端的电压为__V．
17．如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头与b处相接时，电压表示数为；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为，这时灯泡两端的电压为______
18．如图所示，电源电压为6V，若S闭合，电压表的示数为2.5V，则L2两端的电压U2=_____V；若S断开，电压表的示数为_____V．
19．如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________。(填写公式)
20．下图是探究并联电路的电压规律的电路图,V1的示数为3 V,则V2的示数为____ V,电源电压为______ V,三个电压值可以用一个公式表示为___________________．
三、实验题
21．一实验小组用如图所示的器材探究“串联电路的电压关系”．用三节干电池串联作电源,两只规格不同的小灯泡:L1、L2,其中L1电阻值已知,L2电阻值未知．
(1)请用笔画线代替导线,连接实验电路．要求L1和L2串联,电压表测量两灯串联的总电压________．
(2)为了保证电路的安全,连接器材时,开关应_____________．
(3)小明用电压表测量L1两端电压时,直接选用0~3 V的量程,小悦说这样不行,规范的操作方法应该是_____．
(4)在测量L2两端电压时,两灯突然熄灭,电压表示数变为0,用电压表检测L1两端电压,电压表示数为电源电压,出现此故障的原因可能是_____________．
(5)他们排除故障后继续实验,得出一组实验数据如表1．为了得出串联电路电压关系的普遍规律,他们还应____________________________．
表1
22．小明同学对串联电路电压规律进行了探究。
（猜想与假设）串联电路总电压等于各用电器两端的电压之和。
（设计与进行实验）
①按如图所示的电路图连接电路。
②闭合开关，用电压表测出L1两端的电压。
③在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
④测出AC间的电压，得出结论。
（交流与评估）
（1）闭合开关，发现电压表示数为零，则小灯泡的故障可能是_____或_____。
（2）小明用上面的方法能否测出L2两端的电压？_____，为什么？_____。
2021-2022学年人教版物理九年级第十六章 第2节串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A B C A B D A D D
二、填空题
11．2.5 2
12．3.52.5
13． 10 2 12
14．3.5V
15．3.5 3.5
16．7 5
17．
18．3.5 6
19． UAB＝U1+U2+U3 UCD＝U1＝U2＝U3
20．3 3 U=U1=U2
三、实验题
21． 断开 先选用0~15 V的量程试触,如果示数小于3 V,再改用0~3 V量程测量 L1断路 应换用不同规格的器材(灯泡、电源)或加滑动变阻器,多次测量
22．L1短路L2断路不能电压表正负接线柱接反了
