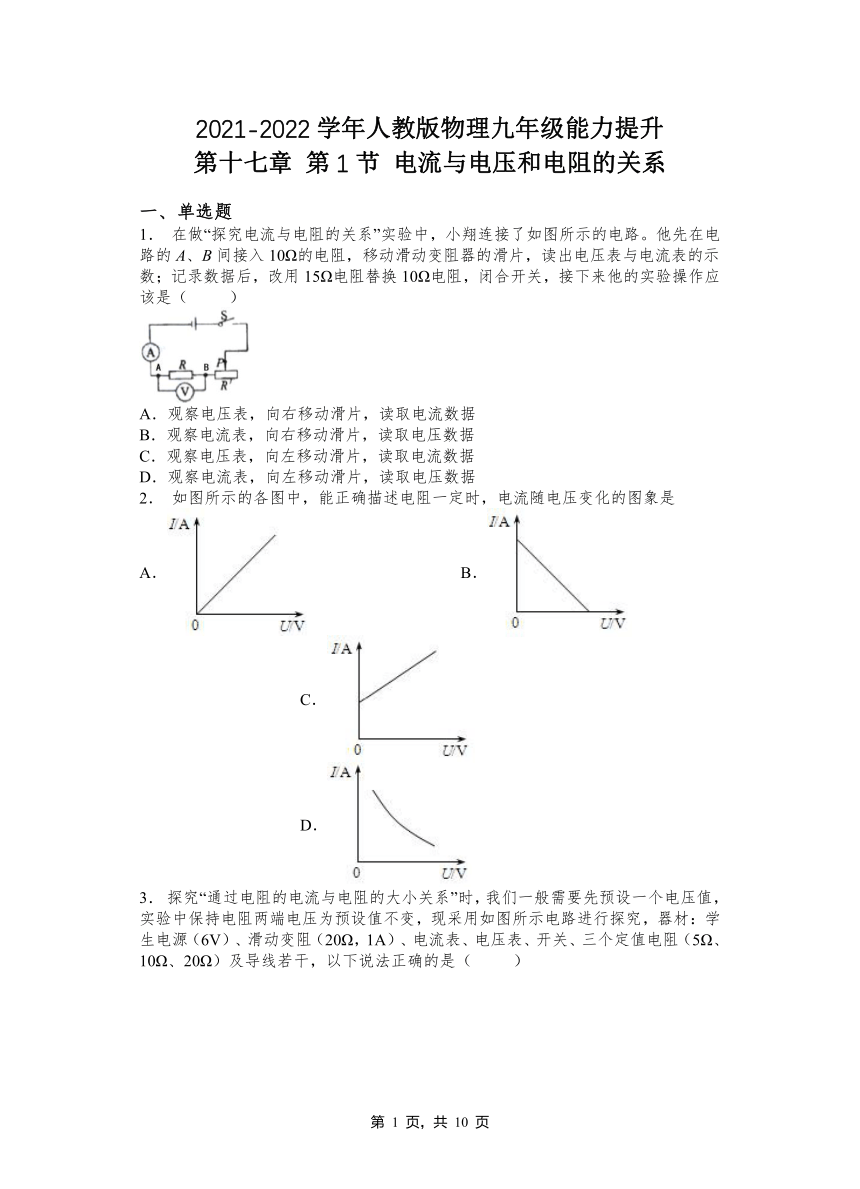

2021-2022学年人教版物理九年级能力提升
第十七章 第1节 电流与电压和电阻的关系
一、单选题
1. 在做“探究电流与电阻的关系”实验中,小翔连接了如图所示的电路。他先在电路的A、B间接入10Ω的电阻,移动滑动变阻器的滑片,读出电压表与电流表的示数;记录数据后,改用15Ω电阻替换10Ω电阻,闭合开关,接下来他的实验操作应该是( )
A.观察电压表,向右移动滑片,读取电流数据
B.观察电流表,向右移动滑片,读取电压数据
C.观察电压表,向左移动滑片,读取电流数据
D.观察电流表,向左移动滑片,读取电压数据
2. 如图所示的各图中,能正确描述电阻一定时,电流随电压变化的图象是
A. B. C. D.

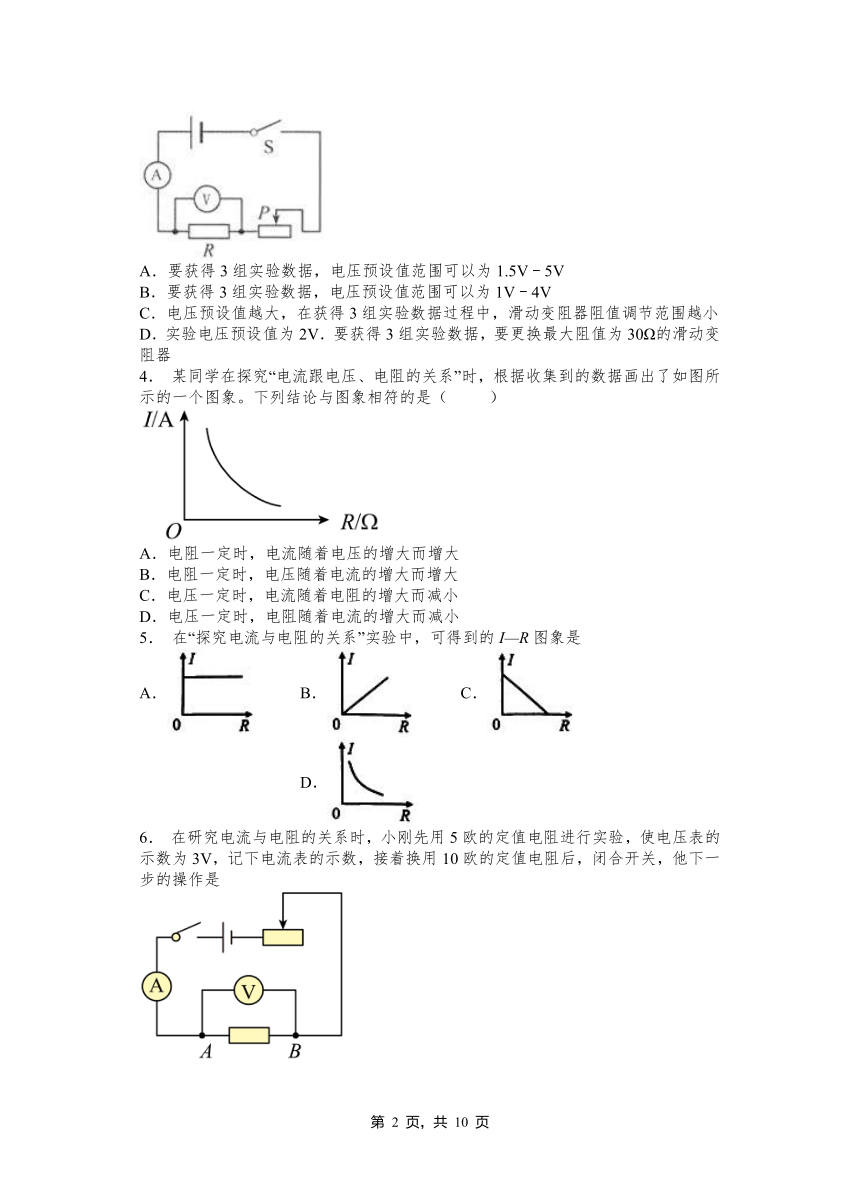

3. 探究“通过电阻的电流与电阻的大小关系”时,我们一般需要先预设一个电压值,实验中保持电阻两端电压为预设值不变,现采用如图所示电路进行探究,器材:学生电源(6V)、滑动变阻(20Ω,1A)、电流表、电压表、开关、三个定值电阻(5Ω、10Ω、20Ω)及导线若干,以下说法正确的是( )
A.要获得3组实验数据,电压预设值范围可以为1.5V﹣5V
B.要获得3组实验数据,电压预设值范围可以为1V﹣4V
C.电压预设值越大,在获得3组实验数据过程中,滑动变阻器阻值调节范围越小
D.实验电压预设值为2V.要获得3组实验数据,要更换最大阻值为30Ω的滑动变阻器
4. 某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的一个图象。下列结论与图象相符的是( )
A.电阻一定时,电流随着电压的增大而增大
B.电阻一定时,电压随着电流的增大而增大
C.电压一定时,电流随着电阻的增大而减小
D.电压一定时,电阻随着电流的增大而减小
5. 在“探究电流与电阻的关系”实验中,可得到的I—R图象是
A. B. C. D.
6. 在研究电流与电阻的关系时,小刚先用5欧的定值电阻进行实验,使电压表的示数为3V,记下电流表的示数,接着换用10欧的定值电阻后,闭合开关,他下一步的操作是

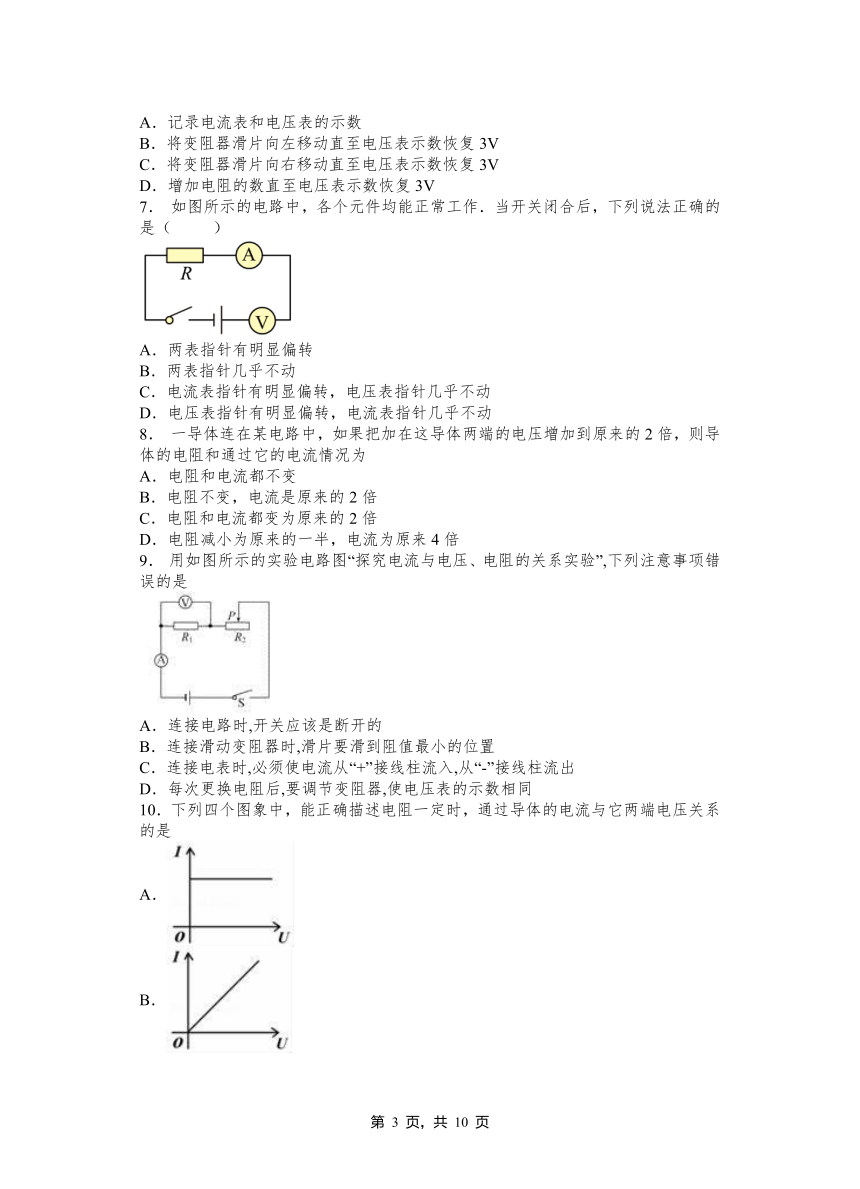

A.记录电流表和电压表的示数
B.将变阻器滑片向左移动直至电压表示数恢复3V
C.将变阻器滑片向右移动直至电压表示数恢复3V
D.增加电阻的数直至电压表示数恢复3V
7. 如图所示的电路中,各个元件均能正常工作.当开关闭合后,下列说法正确的是( )
A.两表指针有明显偏转
B.两表指针几乎不动
C.电流表指针有明显偏转,电压表指针几乎不动
D.电压表指针有明显偏转,电流表指针几乎不动
8. 一导体连在某电路中,如果把加在这导体两端的电压增加到原来的2倍,则导体的电阻和通过它的电流情况为
A.电阻和电流都不变
B.电阻不变,电流是原来的2倍
C.电阻和电流都变为原来的2倍
D.电阻减小为原来的一半,电流为原来4倍
9. 用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是
A.连接电路时,开关应该是断开的
B.连接滑动变阻器时,滑片要滑到阻值最小的位置
C.连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出
D.每次更换电阻后,要调节变阻器,使电压表的示数相同
10.下列四个图象中,能正确描述电阻一定时,通过导体的电流与它两端电压关系的是
A.
B.

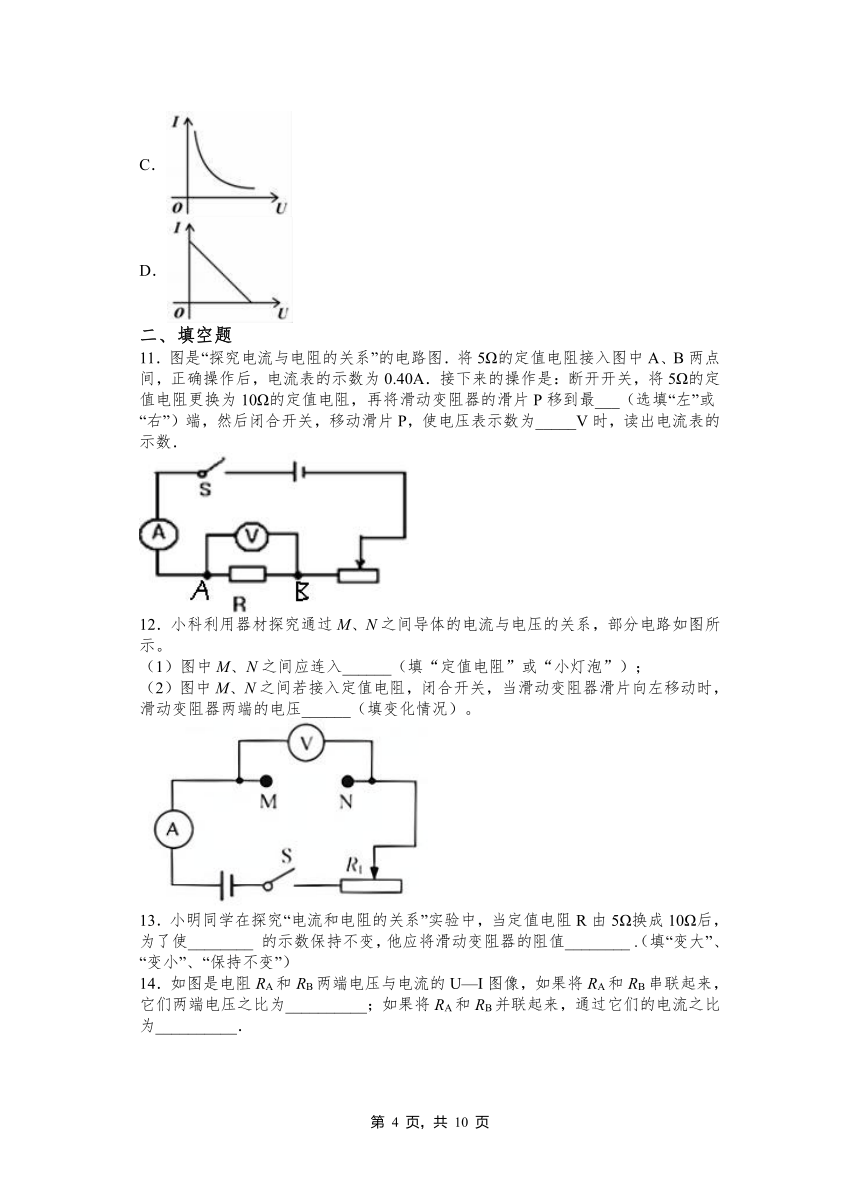

C.
D.
二、填空题
11.图是“探究电流与电阻的关系”的电路图.将5Ω的定值电阻接入图中A、B两点间,正确操作后,电流表的示数为0.40A.接下来的操作是:断开开关,将5Ω的定值电阻更换为10Ω的定值电阻,再将滑动变阻器的滑片P移到最___(选填“左”或“右”)端,然后闭合开关,移动滑片P,使电压表示数为_____V时,读出电流表的示数.
12.小科利用器材探究通过M、N之间导体的电流与电压的关系,部分电路如图所示。
(1)图中M、N之间应连入______(填“定值电阻”或“小灯泡”);
(2)图中M、N之间若接入定值电阻,闭合开关,当滑动变阻器滑片向左移动时,滑动变阻器两端的电压______(填变化情况)。
13.小明同学在探究“电流和电阻的关系”实验中,当定值电阻R由5Ω换成10Ω后,为了使________ 的示数保持不变,他应将滑动变阻器的阻值________ .(填“变大”、“变小”、“保持不变”)

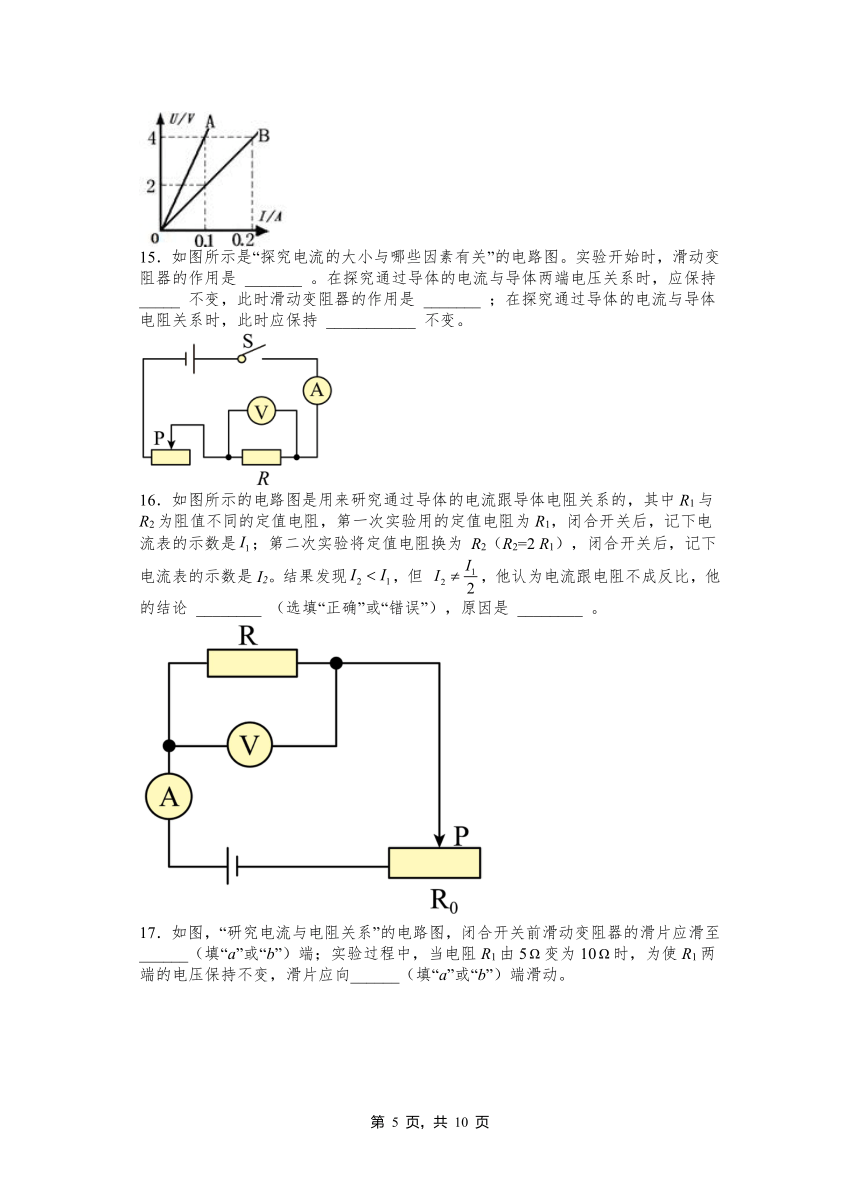

14.如图是电阻RA和RB两端电压与电流的U—I图像,如果将RA和RB串联起来,它们两端电压之比为__________;如果将RA和RB并联起来,通过它们的电流之比为__________.
15.如图所示是“探究电流的大小与哪些因素有关”的电路图。实验开始时,滑动变阻器的作用是 _______ 。在探究通过导体的电流与导体两端电压关系时,应保持 _____ 不变,此时滑动变阻器的作用是 _______ ;在探究通过导体的电流与导体电阻关系时,此时应保持 ___________ 不变。
16.如图所示的电路图是用来研究通过导体的电流跟导体电阻关系的,其中R1与R2为阻值不同的定值电阻,第一次实验用的定值电阻为R1,闭合开关后,记下电流表的示数是;第二次实验将定值电阻换为 R2(R2=2 R1),闭合开关后,记下电流表的示数是I2。结果发现,但 ,他认为电流跟电阻不成反比,他的结论 ________ (选填“正确”或“错误”),原因是 ________ 。
17.如图,“研究电流与电阻关系”的电路图,闭合开关前滑动变阻器的滑片应滑至______(填“a”或“b”)端;实验过程中,当电阻R1由5变为10时,为使R1两端的电压保持不变,滑片应向______(填“a”或“b”)端滑动。
18.探究“电流与电压、电阻关系”的实验时,小红和小东设计了甲、乙二种方案(如图)来探究“电流与电压的关系”.你认为图甲和图乙两种方案中可行的是________,理由是:________.
19.在“探究导体中电流与电压的关系”实验中,连接电路时电键应处于________状态,电流表要________联在电路中.探究过程中,某同学多次改变所用干电池的节数,他是为了改变________(选填“同一”或“不同”)导体两端的________.
20.小月探究“电路中电阻箱两端电压U 与通过它的电流I 的关系”时,记录的实验数据如表。请根据表中数据归纳判断:当I=0.3A时,U=______V。
I/A 0.6 0.8 1.0 1.2 1.4 1.6
U/V 9 8 7 6 5 4
三、实验题
21.在探究电阻一定时电流与电压关系的实验中:
(1)请根据图甲所示的电路图,用笔画出导线完成图乙的电路连接___________:
(2)实验过程中得到的部分数据如下表所示.第3次测时,电流表的示数如图丙所示,请将该数据填入表格中_____________
实验序号 1 2 3 …
电压U/V 0.8 1.6 2.4 …
电流I/A 0.16 0.32 __________ …
(3)在图丁中的坐标轴上标出适当的标度,把上表中的数据在坐标系中描点并连线__________.
22.“探究电流与电阻的关系”实验中,老师提供了2节新干电池、电流表、电压表、开关、滑动变阻器、阻值为10Ω、20Ω和40Ω的定值电阻各一个以及导线若干:
(1)请根据图甲,用笔画线将实物图(图乙)连接完整(要求导线不交叉,当滑片向右移动时,滑动变阻器的阻值变大)_________;
(2)将滑动变阻器阻值调到最大处,闭合开关后,发现电压表有示数且接近电源电压,电流表无示数,其原因可能是______________________________________________.
(3)排除故障后,更换不同定值电阻进行实验,测得数据填入下面表格.第一次电流表的示数如图丙所示,读数为__________A.实验过程中应保持电压表示数为__________V不变.
(4)由表中数据可能:导体两端的电压一定时,通过导体的电流与导体的电阻成_______(选填“正比”或“反比”).
(5)根据表格中的数据判断所选用的滑动变阻器可能是_______(选填“A”或“B”).
A.“50Ω 0.5A” B.“10Ω 1A”
2021-2022学年人教版物理九年级第十七章 第1节电流与电压和电阻的关系(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A C C D C D B B B
二、填空题
11.右 2
12.定值电阻 减小
13.电压表 变大
14.2:1 1:2
15.保护电路 电阻 改变电阻两端电压 电压
16.错误 没有保持定值电阻两端的电压不变
17.b b
18.乙 甲图不能控制电阻不变(或乙图能控制电阻不变)
19.断开串同一电压
20.10.5
三、实验题
21. 0.48
22. 定值电阻断路 0.2 2 反比 A
