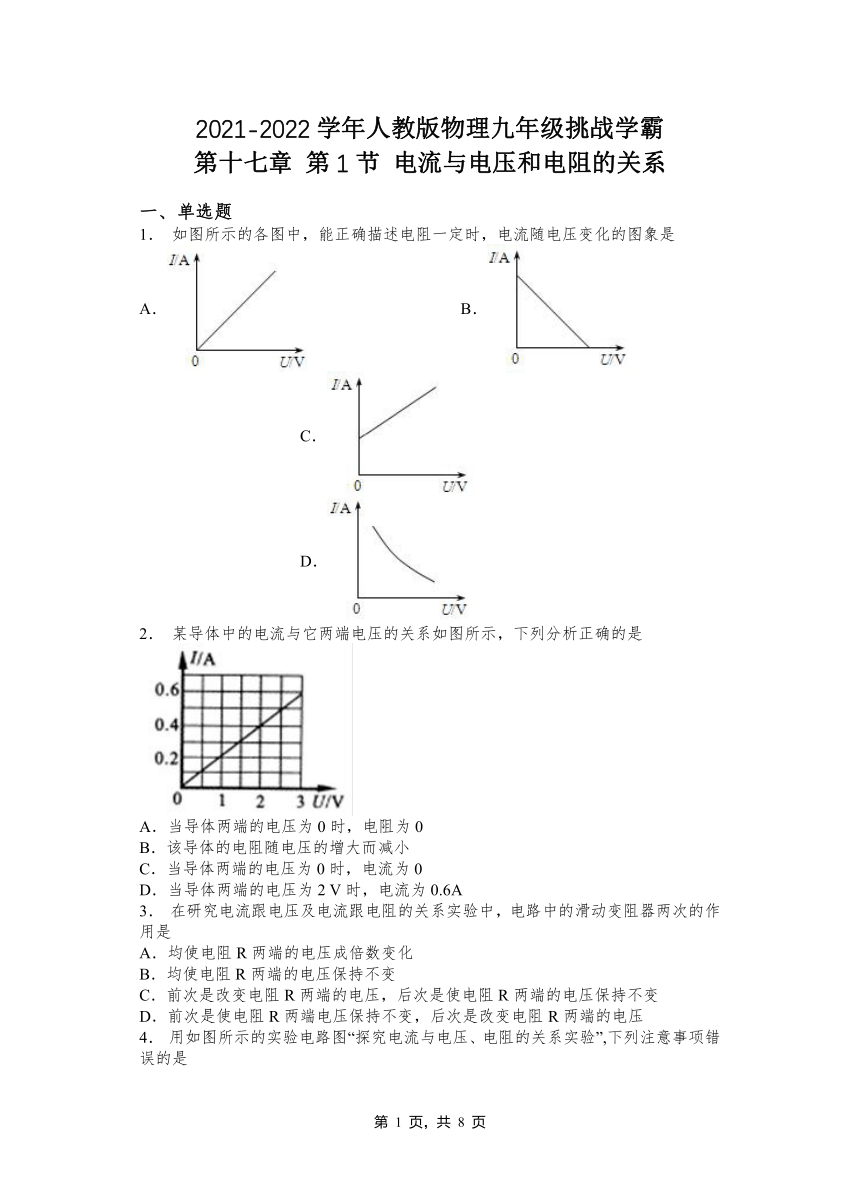

2021-2022学年人教版物理九年级挑战学霸
第十七章 第1节 电流与电压和电阻的关系
一、单选题
1. 如图所示的各图中,能正确描述电阻一定时,电流随电压变化的图象是
A. B. C. D.
2. 某导体中的电流与它两端电压的关系如图所示,下列分析正确的是
A.当导体两端的电压为0时,电阻为0
B.该导体的电阻随电压的增大而减小
C.当导体两端的电压为0时,电流为0
D.当导体两端的电压为2 V时,电流为0.6A
3. 在研究电流跟电压及电流跟电阻的关系实验中,电路中的滑动变阻器两次的作用是
A.均使电阻R两端的电压成倍数变化
B.均使电阻R两端的电压保持不变
C.前次是改变电阻R两端的电压,后次是使电阻R两端的电压保持不变
D.前次是使电阻R两端电压保持不变,后次是改变电阻R两端的电压

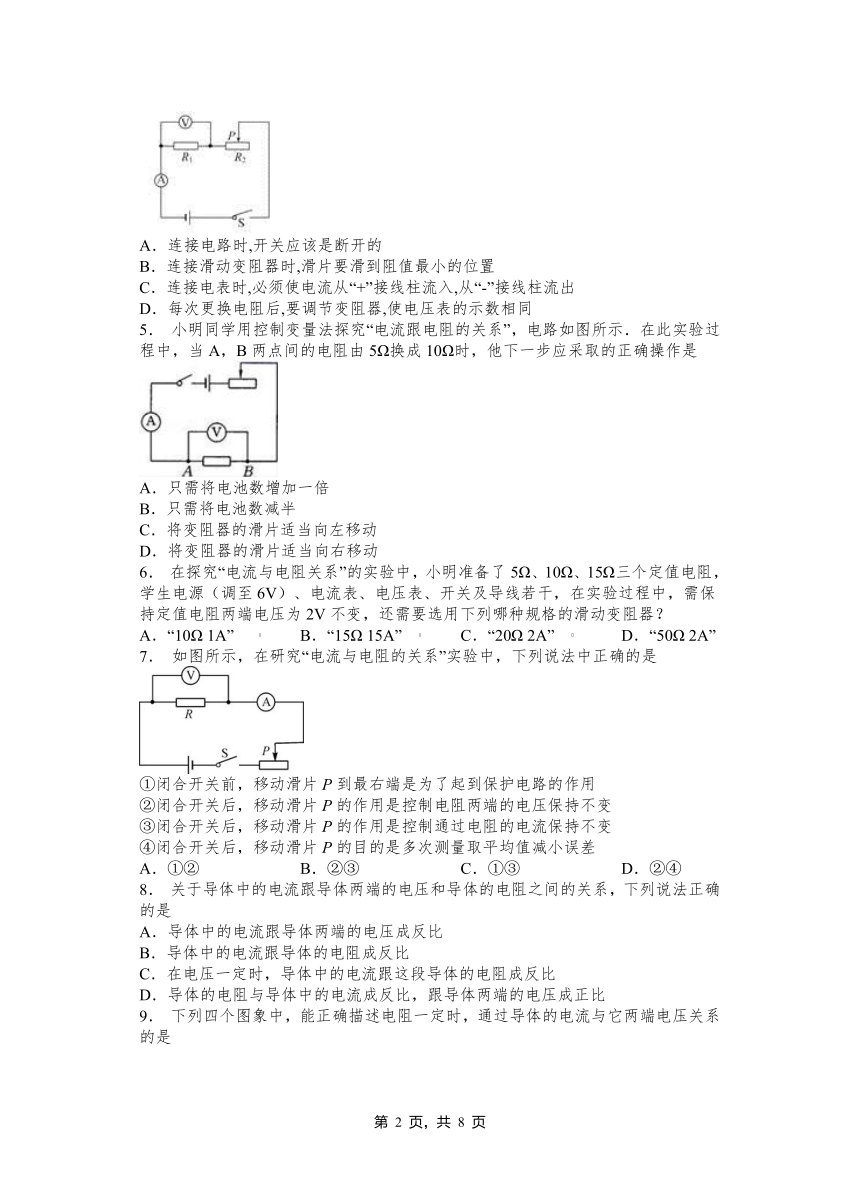

4. 用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是
A.连接电路时,开关应该是断开的
B.连接滑动变阻器时,滑片要滑到阻值最小的位置
C.连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出
D.每次更换电阻后,要调节变阻器,使电压表的示数相同
5. 小明同学用控制变量法探究“电流跟电阻的关系”,电路如图所示.在此实验过程中,当A,B两点间的电阻由5Ω换成10Ω时,他下一步应采取的正确操作是
A.只需将电池数增加一倍
B.只需将电池数减半
C.将变阻器的滑片适当向左移动
D.将变阻器的滑片适当向右移动
6. 在探究“电流与电阻关系”的实验中,小明准备了5Ω、10Ω、15Ω三个定值电阻,学生电源(调至6V)、电流表、电压表、开关及导线若干,在实验过程中,需保持定值电阻两端电压为2V不变,还需要选用下列哪种规格的滑动变阻器?
A.“10Ω 1A” B.“15Ω 15A” C.“20Ω 2A” D.“50Ω 2A”
7. 如图所示,在研究“电流与电阻的关系”实验中,下列说法中正确的是
①闭合开关前,移动滑片P到最右端是为了起到保护电路的作用
②闭合开关后,移动滑片P的作用是控制电阻两端的电压保持不变
③闭合开关后,移动滑片P的作用是控制通过电阻的电流保持不变
④闭合开关后,移动滑片P的目的是多次测量取平均值减小误差
A.①② B.②③ C.①③ D.②④
8. 关于导体中的电流跟导体两端的电压和导体的电阻之间的关系,下列说法正确的是
A.导体中的电流跟导体两端的电压成反比
B.导体中的电流跟导体的电阻成反比
C.在电压一定时,导体中的电流跟这段导体的电阻成反比
D.导体的电阻与导体中的电流成反比,跟导体两端的电压成正比

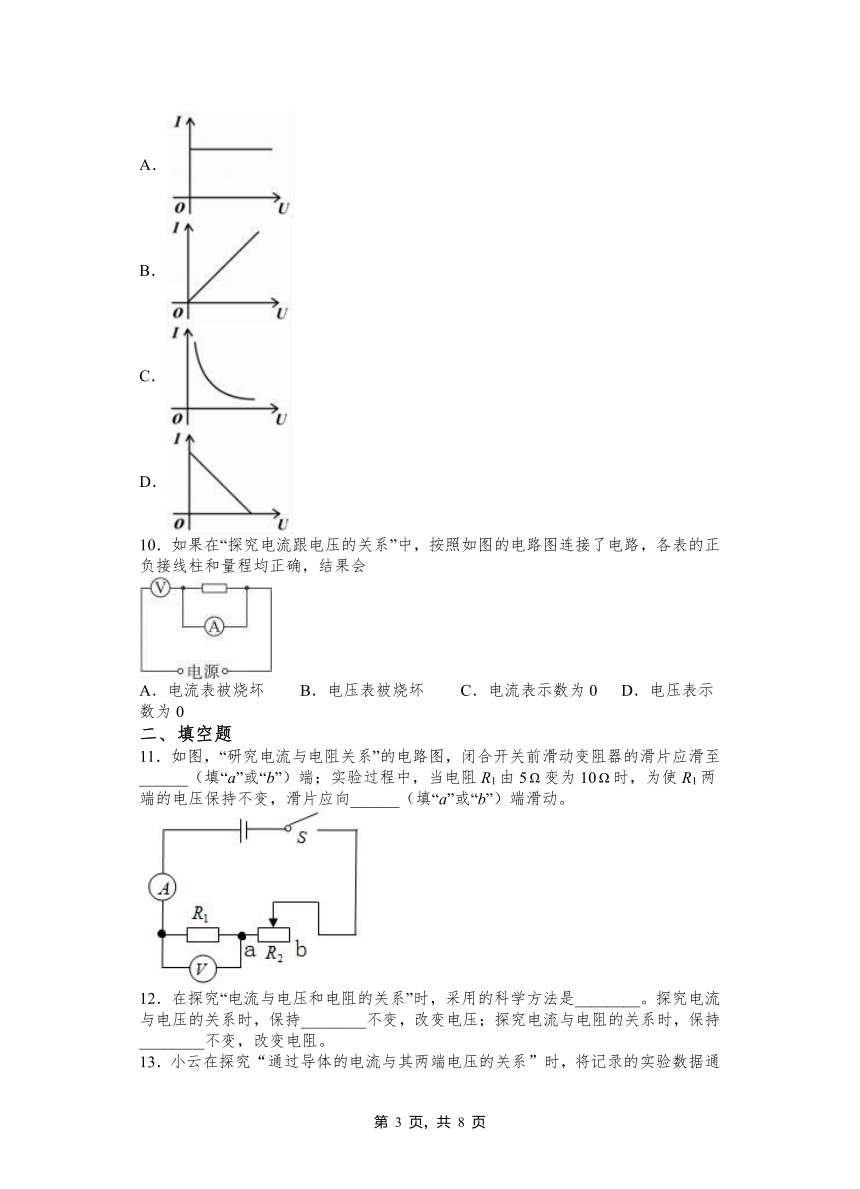

9. 下列四个图象中,能正确描述电阻一定时,通过导体的电流与它两端电压关系的是
A.
B.
C.
D.
10.如果在“探究电流跟电压的关系”中,按照如图的电路图连接了电路,各表的正负接线柱和量程均正确,结果会
A.电流表被烧坏 B.电压表被烧坏 C.电流表示数为0 D.电压表示数为0
二、填空题
11.如图,“研究电流与电阻关系”的电路图,闭合开关前滑动变阻器的滑片应滑至______(填“a”或“b”)端;实验过程中,当电阻R1由5变为10时,为使R1两端的电压保持不变,滑片应向______(填“a”或“b”)端滑动。
12.在探究“电流与电压和电阻的关系”时,采用的科学方法是________。探究电流与电压的关系时,保持________不变,改变电压;探究电流与电阻的关系时,保持________不变,改变电阻。

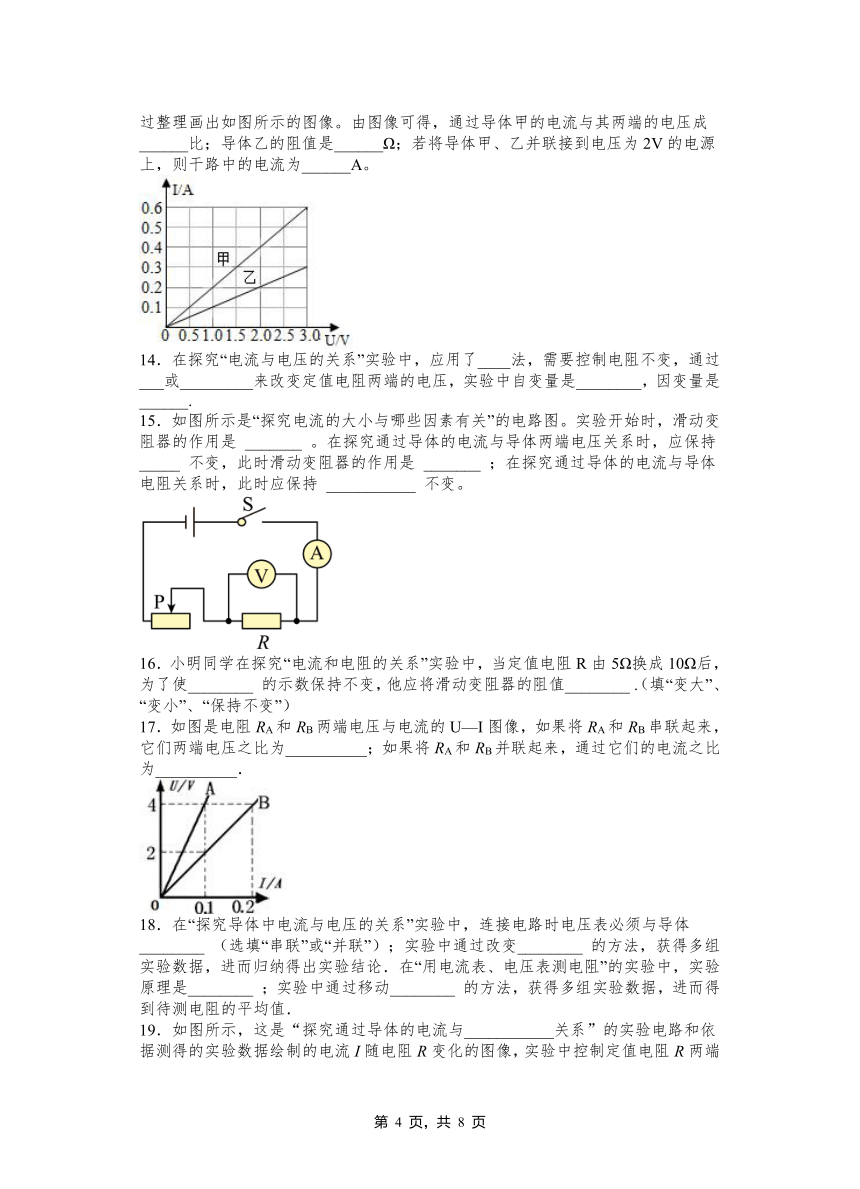

13.小云在探究“通过导体的电流与其两端电压的关系”时,将记录的实验数据通过整理画出如图所示的图像。由图像可得,通过导体甲的电流与其两端的电压成______比;导体乙的阻值是______Ω;若将导体甲、乙并联接到电压为2V的电源上,则干路中的电流为______A。
14.在探究“电流与电压的关系”实验中,应用了____法,需要控制电阻不变,通过___或_________来改变定值电阻两端的电压,实验中自变量是________,因变量是______.
15.如图所示是“探究电流的大小与哪些因素有关”的电路图。实验开始时,滑动变阻器的作用是 _______ 。在探究通过导体的电流与导体两端电压关系时,应保持 _____ 不变,此时滑动变阻器的作用是 _______ ;在探究通过导体的电流与导体电阻关系时,此时应保持 ___________ 不变。
16.小明同学在探究“电流和电阻的关系”实验中,当定值电阻R由5Ω换成10Ω后,为了使________ 的示数保持不变,他应将滑动变阻器的阻值________ .(填“变大”、“变小”、“保持不变”)
17.如图是电阻RA和RB两端电压与电流的U—I图像,如果将RA和RB串联起来,它们两端电压之比为__________;如果将RA和RB并联起来,通过它们的电流之比为__________.
18.在“探究导体中电流与电压的关系”实验中,连接电路时电压表必须与导体________ (选填“串联”或“并联”);实验中通过改变________ 的方法,获得多组实验数据,进而归纳得出实验结论.在“用电流表、电压表测电阻”的实验中,实验原理是________ ;实验中通过移动________ 的方法,获得多组实验数据,进而得到待测电阻的平均值.
19.如图所示,这是“探究通过导体的电流与___________关系”的实验电路和依据测得的实验数据绘制的电流I随电阻R变化的图像,实验中控制定值电阻R两端的电压为___________V。
20.小月探究“电路中电阻箱两端电压U 与通过它的电流I 的关系”时,记录的实验数据如表。请根据表中数据归纳判断:当I=0.3A时,U=______V。
I/A 0.6 0.8 1.0 1.2 1.4 1.6
U/V 9 8 7 6 5 4
三、实验题
21.如图是小明同学探究“电流与电压关系”的电路图.
(1)请按电路图将实物图连接完整(要求滑片P向左滑时接入电阻变大).
(_____)
(2)小明连接电路时,开关应_____,滑动变阻器的滑片P应放在最_____(选填“左”或“右”)端.
(3)闭合开关后小明发现,无论怎样移动滑动变阻器的滑片P,电流表指针几乎不动,电压表指针有示数且不变,原因可能是_____.
(4)接着小明取来三只阻值分别5Ω、10Ω、15Ω的电阻,探究“电流与电阻关系”,他将电阻5Ω换成10Ω,移动滑动变阻器滑片P的目的是_____.
22.“探究电流与电阻的关系”实验中,老师提供了2节新干电池、电流表、电压表、开关、滑动变阻器、阻值为10Ω、20Ω和40Ω的定值电阻各一个以及导线若干:
(1)请根据图甲,用笔画线将实物图(图乙)连接完整(要求导线不交叉,当滑片向右移动时,滑动变阻器的阻值变大)_________;
(2)将滑动变阻器阻值调到最大处,闭合开关后,发现电压表有示数且接近电源电压,电流表无示数,其原因可能是______________________________________________.
(3)排除故障后,更换不同定值电阻进行实验,测得数据填入下面表格.第一次电流表的示数如图丙所示,读数为__________A.实验过程中应保持电压表示数为__________V不变.
(4)由表中数据可能:导体两端的电压一定时,通过导体的电流与导体的电阻成_______(选填“正比”或“反比”).
(5)根据表格中的数据判断所选用的滑动变阻器可能是_______(选填“A”或“B”).
A.“50Ω 0.5A” B.“10Ω 1A”
2021-2022学年人教版物理九年级第十七章 第1节电流与电压和电阻的关系(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C C B D D A C B C
二、填空题
11.b b
12.控制变量法 电阻 电压
13.正 10 0.6
14.控制变量 调节滑动变阻器滑片 改变电池节数 电阻两端的电压 通过电阻的电流
15.保护电路 电阻 改变电阻两端电压 电压
16.电压表 变大
17.2:1 1:2
18.并联 电源电压 R=U/I 滑动变阻器的滑片
19.电阻 3
20.10.5
三、实验题
21. 断开 左 电阻R断路 保持定值电阻两端的电压不变
22. 定值电阻断路 0.2 2 反比 A
