第十七章 第3节电阻的测量练习2021-2022学年人教版物理九年级全一册（含答案）

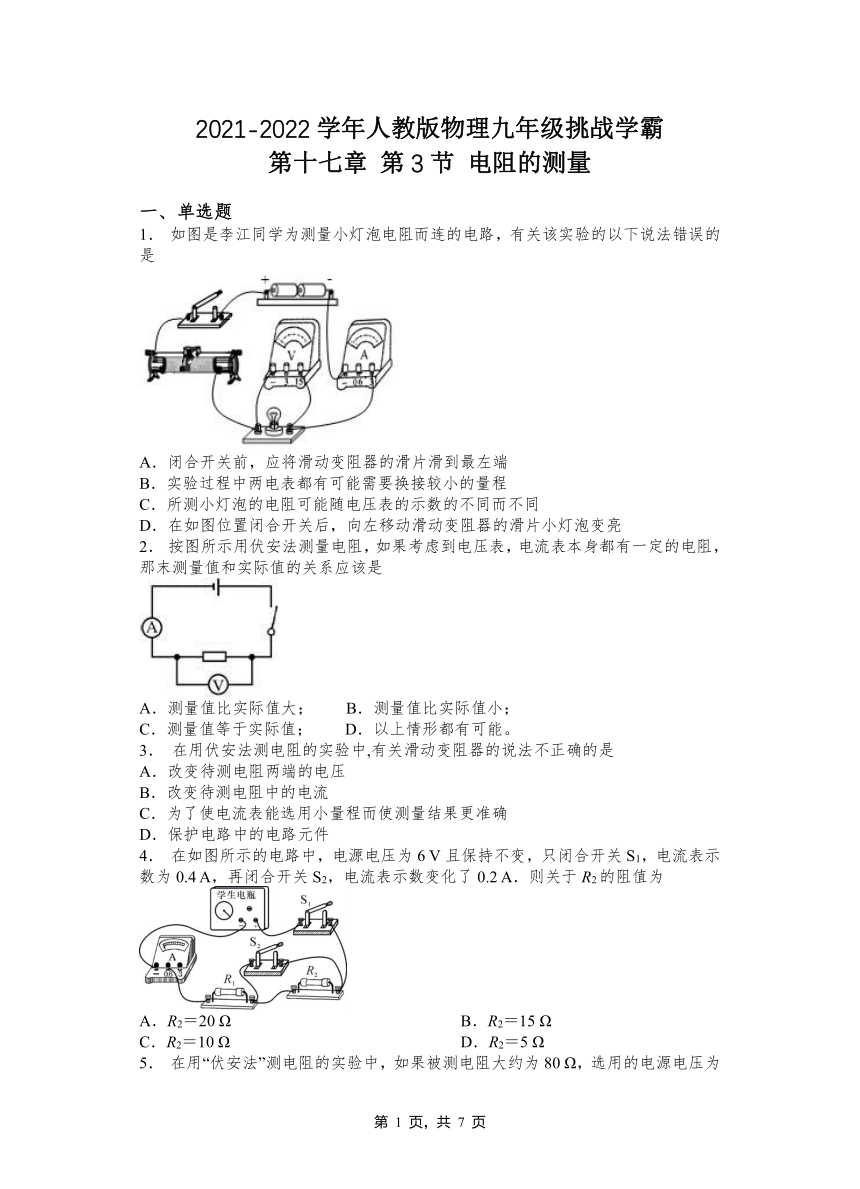

2021-2022学年人教版物理九年级挑战学霸
第十七章 第3节 电阻的测量
一、单选题
1． 如图是李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是
A．闭合开关前，应将滑动变阻器的滑片滑到最左端
B．实验过程中两电表都有可能需要换接较小的量程
C．所测小灯泡的电阻可能随电压表的示数的不同而不同
D．在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮
2． 按图所示用伏安法测量电阻，如果考虑到电压表，电流表本身都有一定的电阻，那末测量值和实际值的关系应该是
A．测量值比实际值大； B．测量值比实际值小；
C．测量值等于实际值； D．以上情形都有可能。
3． 在用伏安法测电阻的实验中,有关滑动变阻器的说法不正确的是
A．改变待测电阻两端的电压
B．改变待测电阻中的电流
C．为了使电流表能选用小量程而使测量结果更准确
D．保护电路中的电路元件
4． 在如图所示的电路中，电源电压为6 V且保持不变，只闭合开关S1，电流表示数为0.4 A，再闭合开关S2，电流表示数变化了0.2 A．则关于R2的阻值为
A．R2＝20 Ω B．R2＝15 Ω
C．R2＝10 Ω D．R2＝5 Ω

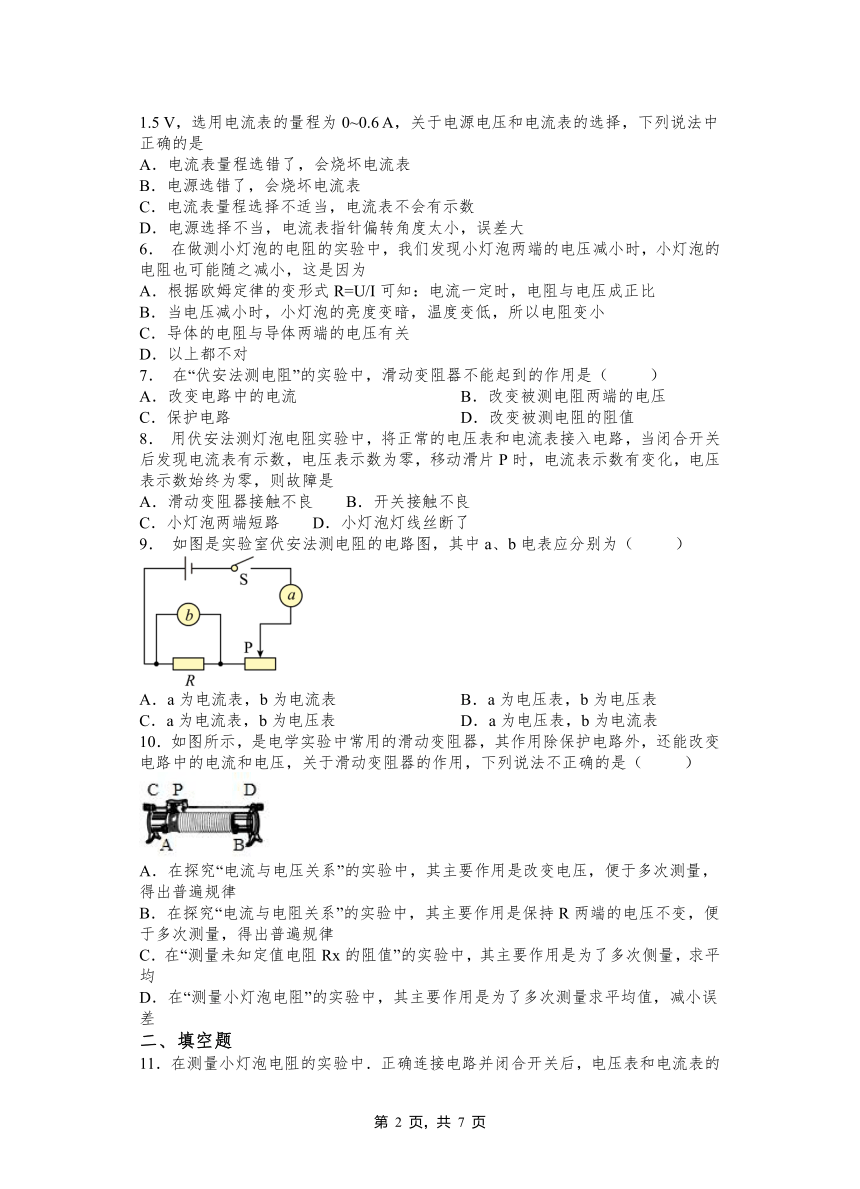

5． 在用“伏安法”测电阻的实验中，如果被测电阻大约为80 Ω，选用的电源电压为1.5 V，选用电流表的量程为0~0.6 A，关于电源电压和电流表的选择，下列说法中正确的是
A．电流表量程选错了，会烧坏电流表
B．电源选错了，会烧坏电流表
C．电流表量程选择不适当，电流表不会有示数
D．电源选择不当，电流表指针偏转角度太小，误差大
6． 在做测小灯泡的电阻的实验中，我们发现小灯泡两端的电压减小时，小灯泡的电阻也可能随之减小，这是因为
A．根据欧姆定律的变形式R=U/I可知：电流一定时，电阻与电压成正比
B．当电压减小时，小灯泡的亮度变暗，温度变低，所以电阻变小
C．导体的电阻与导体两端的电压有关
D．以上都不对
7． 在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（ ）
A．改变电路中的电流 B．改变被测电阻两端的电压
C．保护电路 D．改变被测电阻的阻值
8． 用伏安法测灯泡电阻实验中，将正常的电压表和电流表接入电路，当闭合开关后发现电流表有示数，电压表示数为零，移动滑片P时，电流表示数有变化，电压表示数始终为零，则故障是
A．滑动变阻器接触不良 B．开关接触不良
C．小灯泡两端短路 D．小灯泡灯线丝断了
9． 如图是实验室伏安法测电阻的电路图，其中a、b电表应分别为（ ）
A．a为电流表，b为电流表 B．a为电压表，b为电压表
C．a为电流表，b为电压表 D．a为电压表，b为电流表
10．如图所示，是电学实验中常用的滑动变阻器，其作用除保护电路外，还能改变电路中的电流和电压，关于滑动变阻器的作用，下列说法不正确的是（ ）
A．在探究“电流与电压关系”的实验中，其主要作用是改变电压，便于多次测量，得出普遍规律
B．在探究“电流与电阻关系”的实验中，其主要作用是保持R两端的电压不变，便于多次测量，得出普遍规律
C．在“测量未知定值电阻Rx的阻值”的实验中，其主要作用是为了多次侧量，求平均
D．在“测量小灯泡电阻”的实验中，其主要作用是为了多次测量求平均值，减小误差
二、填空题

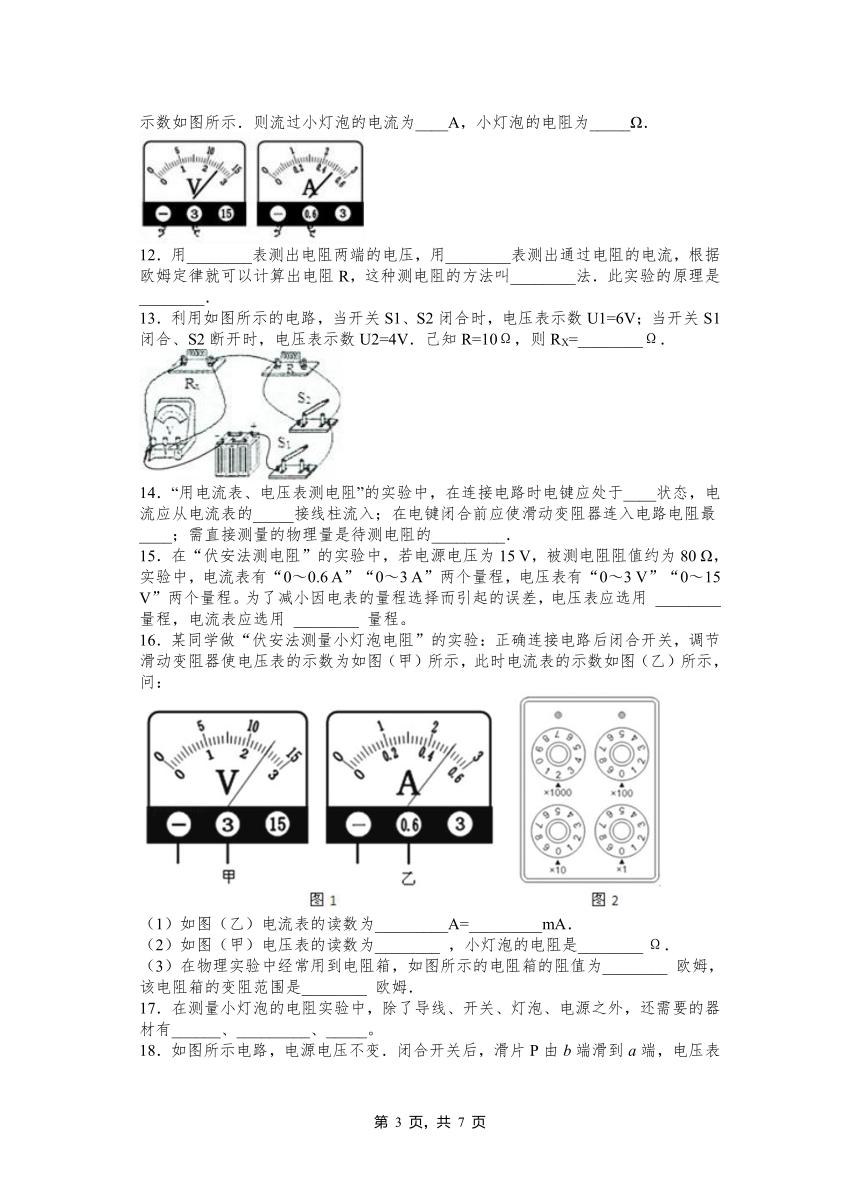

11．在测量小灯泡电阻的实验中．正确连接电路并闭合开关后，电压表和电流表的示数如图所示．则流过小灯泡的电流为____A，小灯泡的电阻为_____Ω．
12．用________表测出电阻两端的电压，用________表测出通过电阻的电流，根据欧姆定律就可以计算出电阻R，这种测电阻的方法叫________法．此实验的原理是________．
13．利用如图所示的电路，当开关S1、S2闭合时，电压表示数U1=6V；当开关S1闭合、S2断开时，电压表示数U2=4V．己知R=10Ω，则RX=________Ω．
14．“用电流表、电压表测电阻”的实验中，在连接电路时电键应处于____状态，电流应从电流表的_____接线柱流入；在电键闭合前应使滑动变阻器连入电路电阻最____；需直接测量的物理量是待测电阻的_________．
15．在“伏安法测电阻”的实验中，若电源电压为15 V，被测电阻阻值约为80 Ω，实验中，电流表有“0～0.6 A”“0～3 A”两个量程，电压表有“0～3 V”“0～15 V”两个量程。为了减小因电表的量程选择而引起的误差，电压表应选用 ________ 量程，电流表应选用 ________ 量程。
16．某同学做“伏安法测量小灯泡电阻”的实验：正确连接电路后闭合开关，调节滑动变阻器使电压表的示数为如图（甲）所示，此时电流表的示数如图（乙）所示，问：
（1）如图（乙）电流表的读数为_________A=_________mA．
（2）如图（甲）电压表的读数为________ ，小灯泡的电阻是________ Ω．
（3）在物理实验中经常用到电阻箱，如图所示的电阻箱的阻值为________ 欧姆，该电阻箱的变阻范围是________ 欧姆．
17．在测量小灯泡的电阻实验中，除了导线、开关、灯泡、电源之外，还需要的器材有______、_________、_____。
18．如图所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示。则可判断电源电压是_____V，变阻器的最大阻值是_____Ω。
19．如图所示，在伏安法测电阻实验中，电流表有内外两种接法．已知电流表内阻为0.1 Ω，电压表内阻为10 kΩ，若待测电阻约为5 Ω，应该选用电路图_________（填“甲”或者“乙”）进行实验，测量值_________（填“大于”“等于”或者“小于”）真实值．
20．在如图所示的电路中，电源电压保持不变．已知电路中仅有一处故障，且只发生在R1、R2上，闭合电键S，两个电表中只有一个电表的指针发生偏转，则电路中可能发生的故障是________．请写出指针发生偏转的电表及相对应的故障________．
三、实验题
21．在“用电压表和电流表测电阻的实验”中：
（1）根据如图所示的电路图，用笔画线代替导线将如图的实物图连接起来．
（______）
（2）待测电阻的表达式R=________．
（3）开关S闭合前，滑动变阻器的滑片P应调至最________端（选填“左”或“右”）．
（4）闭合开关S，滑动变阻器的滑片P移到某处时，电压表的示数为3V，电流表的示数如图所示，读数为________ A，被测电阻R的阻值为________Ω．
22．康康进行“测定小灯泡的电阻”的实验时，他已连接好了部分电路，如图所示。已知电源电压为3V且保持不变，小灯泡的额定电压为2.5V，请你接着完成下列步骤：
(1)电路中只缺少一根导线，请你用笔画线代替导线，将图甲中电路连接完整（要求：滑片向右滑动时，电压表的示数变大）；（____）
(2)实验前，连接电路时开关S应当处于_____状态；实验中，移动滑动变阻器的滑片P到某一位置，电压表的示数如图乙所示，为了测量小灯泡正常发光时的电阻，应将滑片P向___端移动（选填“左”或“右”）；
(3)当电压表的示数如图乙所示时，电流表的示数如图丙所示，则通过小灯泡的电流大小为___A，此时小灯泡的电阻是____Ω。
2021-2022学年人教版物理九年级第十七章 第3节电阻的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B C D D B D C C D
二、填空题
11．0.5 5
12．电压 电流 伏安 欧姆定律
13．20
14．断开 正 大 电压和通过导体的电流
15．0～15 V 0～0.6 A
16．0.55002.5V520000 9999
17． 滑动变阻器 电压表 电流表
18．12 16
19．乙 小于
20．R1 若电压表指针偏转，则R1断路，电压表测电源电压，电流表无示数；若电流表指针偏转，则R1短路，电压表无示数，电流表有示数
三、实验题
21． R= 右 0.3 10Ω
22． 断开 左 0.2 6.5
