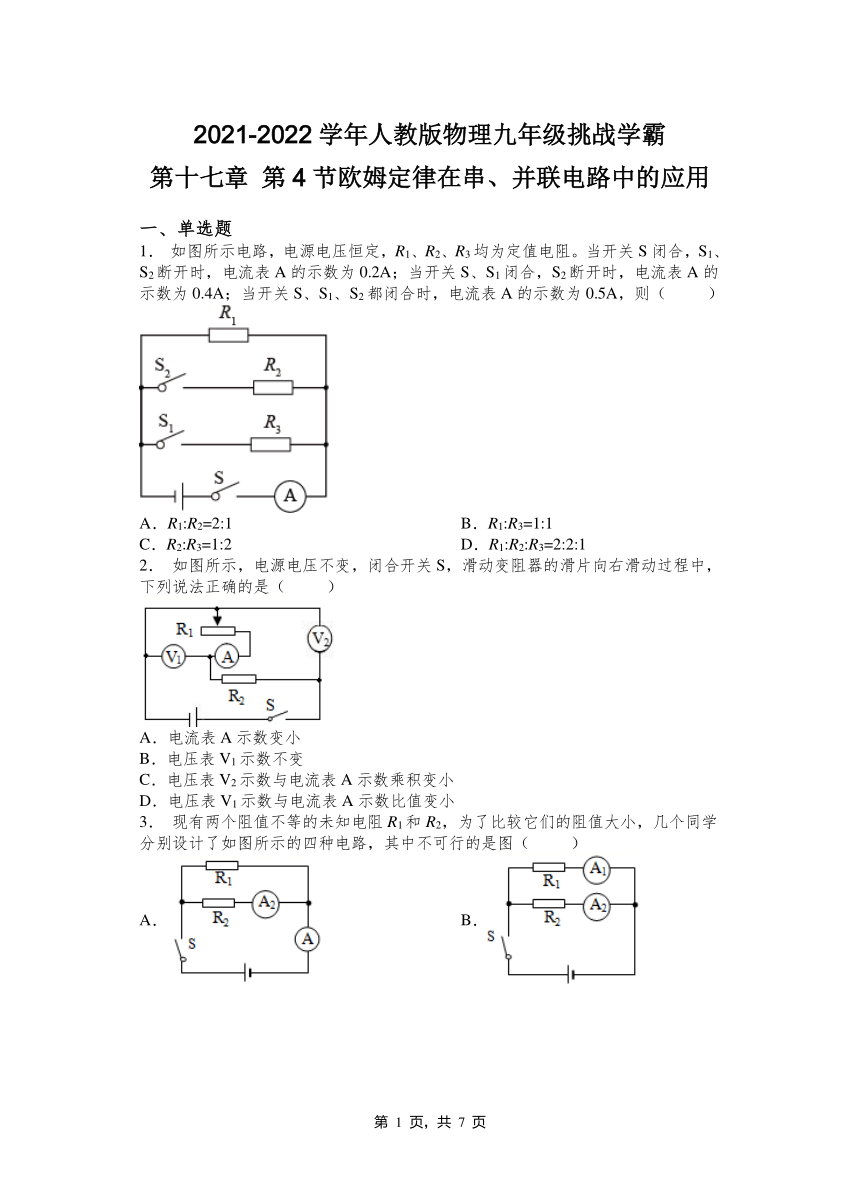

2021-2022学年人教版物理九年级挑战学霸
第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题
1． 如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻。当开关S闭合，S1、S2断开时，电流表A的示数为0.2A；当开关S、S1闭合，S2断开时，电流表A的示数为0.4A；当开关S、S1、S2都闭合时，电流表A的示数为0.5A，则（ ）
A．R1:R2=2:1 B．R1:R3=1:1
C．R2:R3=1:2 D．R1:R2:R3=2:2:1
2． 如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（ ）
A．电流表A示数变小
B．电压表V1示数不变
C．电压表V2示数与电流表A示数乘积变小
D．电压表V1示数与电流表A示数比值变小
3． 现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（ ）
A． B．
C． D．

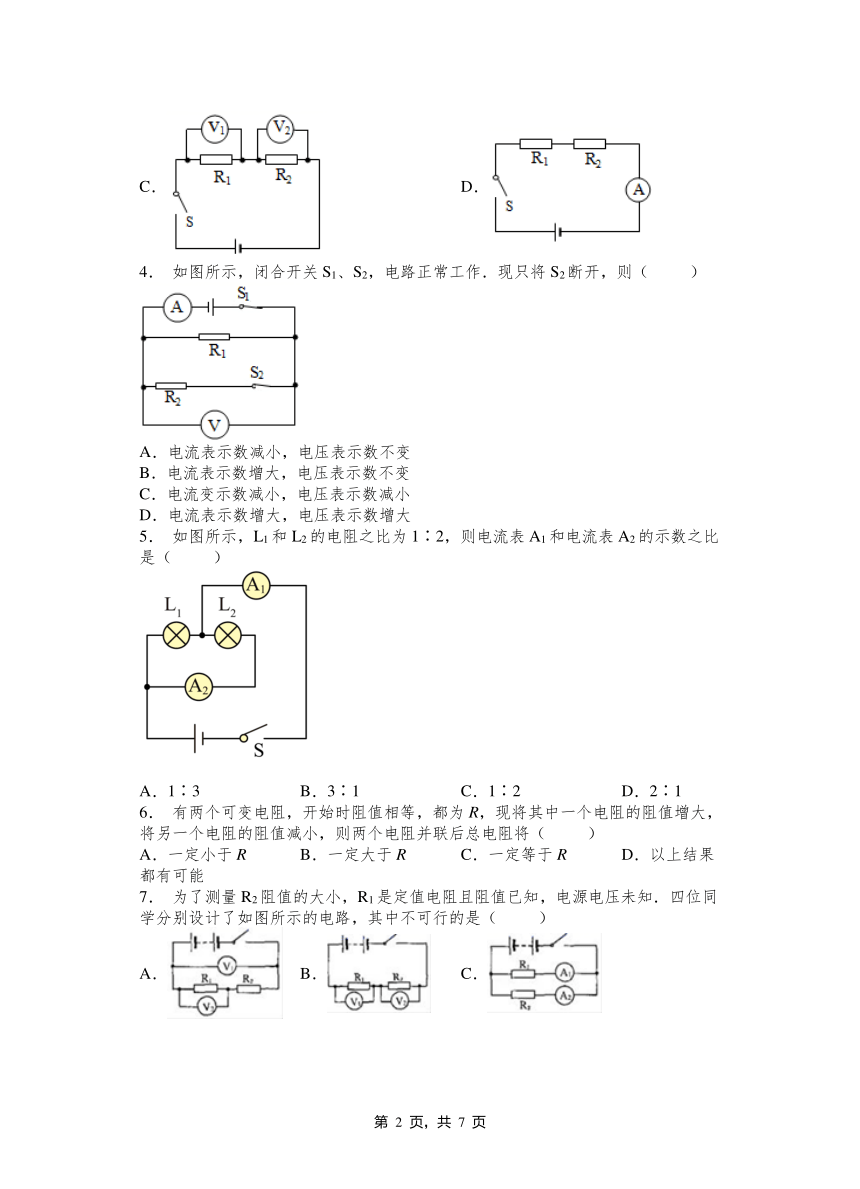

4． 如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则（ ）
A．电流表示数减小，电压表示数不变
B．电流表示数增大，电压表示数不变
C．电流变示数减小，电压表示数减小
D．电流表示数增大，电压表示数增大
5． 如图所示，L1和L2的电阻之比为1∶2，则电流表A1和电流表A2的示数之比是（ ）
A．1∶3 B．3∶1 C．1∶2 D．2∶1
6． 有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（ ）
A．一定小于R B．一定大于R C．一定等于R D．以上结果都有可能
7． 为了测量R2阻值的大小，R1是定值电阻且阻值已知，电源电压未知．四位同学分别设计了如图所示的电路，其中不可行的是（ ）
A． B． C． D．

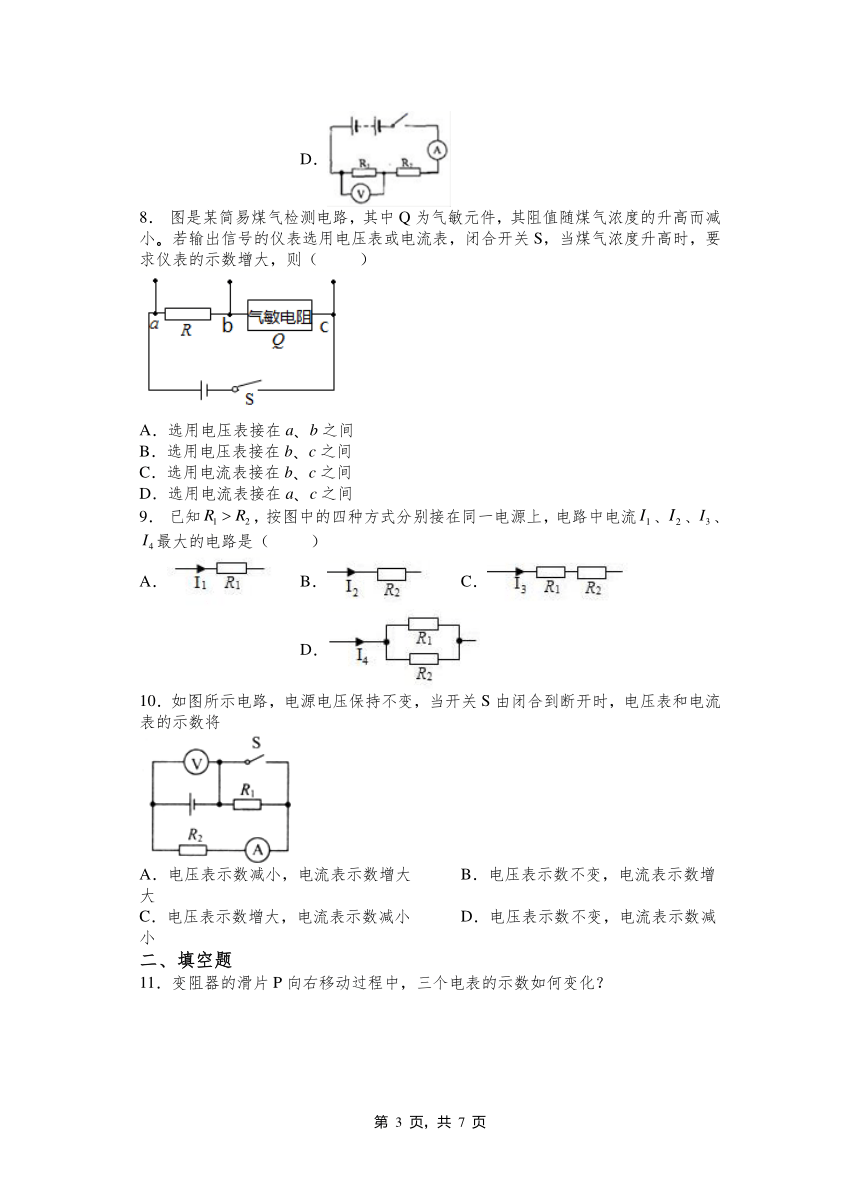

8． 图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小 若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则（ ）
A．选用电压表接在a b之间
B．选用电压表接在b c之间
C．选用电流表接在b c之间
D．选用电流表接在a c之间
9． 已知，按图中的四种方式分别接在同一电源上，电路中电流、、、最大的电路是（ ）
A． B． C． D．
10．如图所示电路，电源电压保持不变，当开关S由闭合到断开时，电压表和电流表的示数将
A．电压表示数减小，电流表示数增大 B．电压表示数不变，电流表示数增大
C．电压表示数增大，电流表示数减小 D．电压表示数不变，电流表示数减小
二、填空题
11．变阻器的滑片P向右移动过程中，三个电表的示数如何变化？
电流表A 示数________; 电压表V1示数________; 电压表V2示数________．
12．在如图所示的电路中，将开关S闭合时，电流表示数_____，电压表示数_____（均选填“变大”、“变小”或“不变”）．
13．如图甲所示电路中，R是一个定值电阻，Rt是一个半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示．小越按照图甲所示连接好电路且闭合开关，已知电源由两节新铅蓄电池串联而成，电压表示数此时为1V，电流表示数0.2A，此时热敏电阻阻值为________ Ω；往Rt上擦一些酒精，则电压表示数将________ (选填“变大”“变小”或“不变”) ．
14．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，接入电路的阻值________，电压表示数将________，电流表示数将________（均选填“变大”、“不变”或“变小”）．
15．两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为_____；将它们并联接入电路中，通过甲乙两电阻的电流之比为_____．
16．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是_____V，R1与R2的电阻之比为_____．
17．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：4，则R1：R2=_____；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙=_____．
18．如图所示的电路，电源电压恒定不变。闭合开关S1后再闭合开关S2，电压表的示数将____，电压表示数与电流表示数的比值将______（以上均选填“变大”、“变小”或“不变”）。若互换电压表和电流表的位置，再闭合开关S1、S2的情况下，______表将会烧坏。
19． 如图所示，电源电压恒定不变，闭合开关K，当滑动变阻器的滑片P向右移动时，电流表A的示数将______ （选填“变小”、“不变”或“变大”）。
20．如图是酒驾检测中酒精检测仪的简化电路图．R0为定值电阻，R1为气敏电阻，它的阻值随酒精气体浓度增大而减小．闭合开关，电源电压保持不变，若驾驶员呼出的酒精气体浓度越大，测试仪的电路中的电流_______，电压表示数_______．
三、计算题
21．在电路中通过导体的电流I，跟加在导体两端的电压U和导体的电阻R，有这样的定量关系：。如图所示的电路中，电源两端电压保持不变电阻，R1的阻值为30Ω，闭合开关S，电流表A1的示数为1A，电流表A2的示数为0.6A．求：
（1）R1两端电压；
（2）电阻R2的阻值。
22．如图所示电路中，电源电压恒为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值．
2021-2022学年人教版物理九年级第十七章 第4节欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D D A B A D A D D
二、填空题
11．变小 变小 变大
12．变大 变大
13．15 变小
14．不变 变大 不变
15．1：2 2：1
16．6 4:1
17．1：4 1：5
18．变大 不变 电流
19．不变
20．增大 增大
三、计算题
21．（1）12V；（2）
22．（1）2A（2）60Ω
