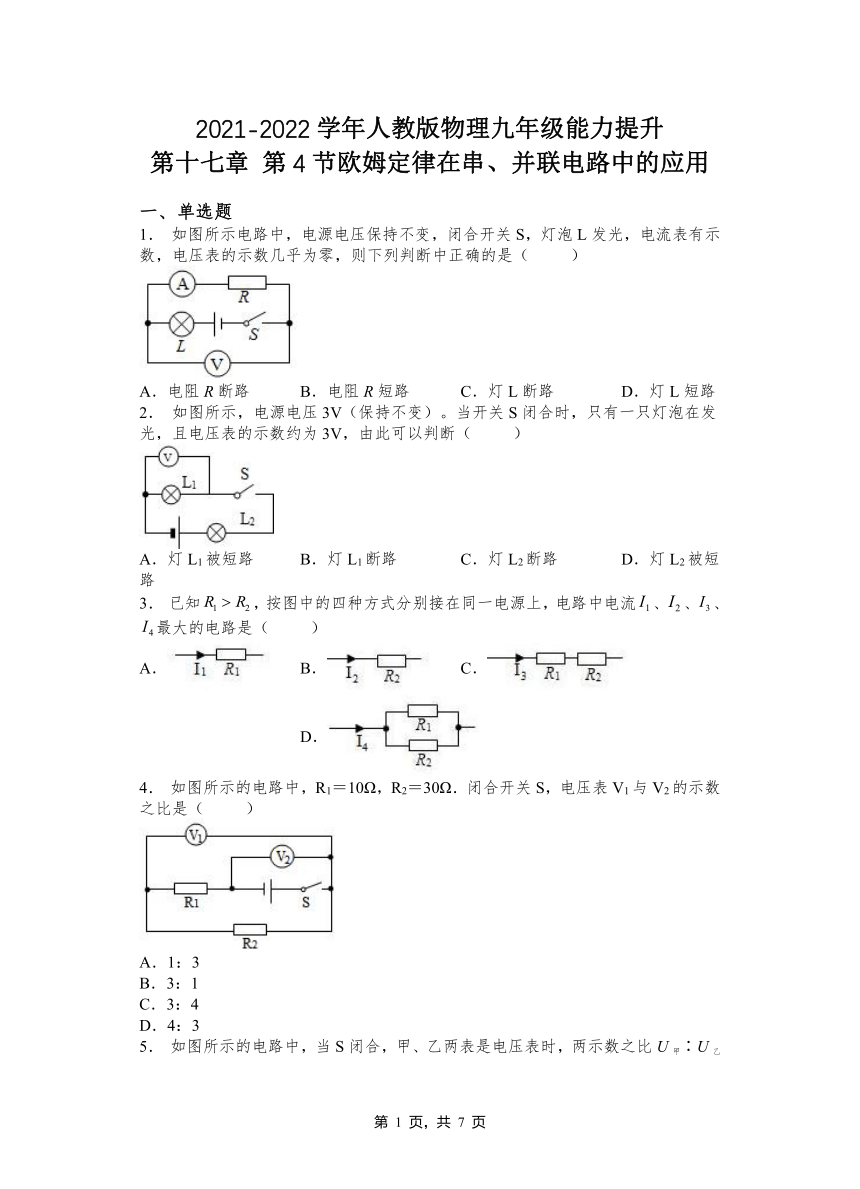

2021-2022学年人教版物理九年级能力提升
第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题
1． 如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（ ）
A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路
2． 如图所示，电源电压3V（保持不变）。当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为3V，由此可以判断（ ）
A．灯L1被短路 B．灯L1断路 C．灯L2断路 D．灯L2被短路
3． 已知，按图中的四种方式分别接在同一电源上，电路中电流、、、最大的电路是（ ）
A． B． C． D．
4． 如图所示的电路中，R1＝10Ω，R2＝30Ω．闭合开关S，电压表V1与V2的示数之比是（ ）
A．1：3
B．3：1
C．3：4
D．4：3

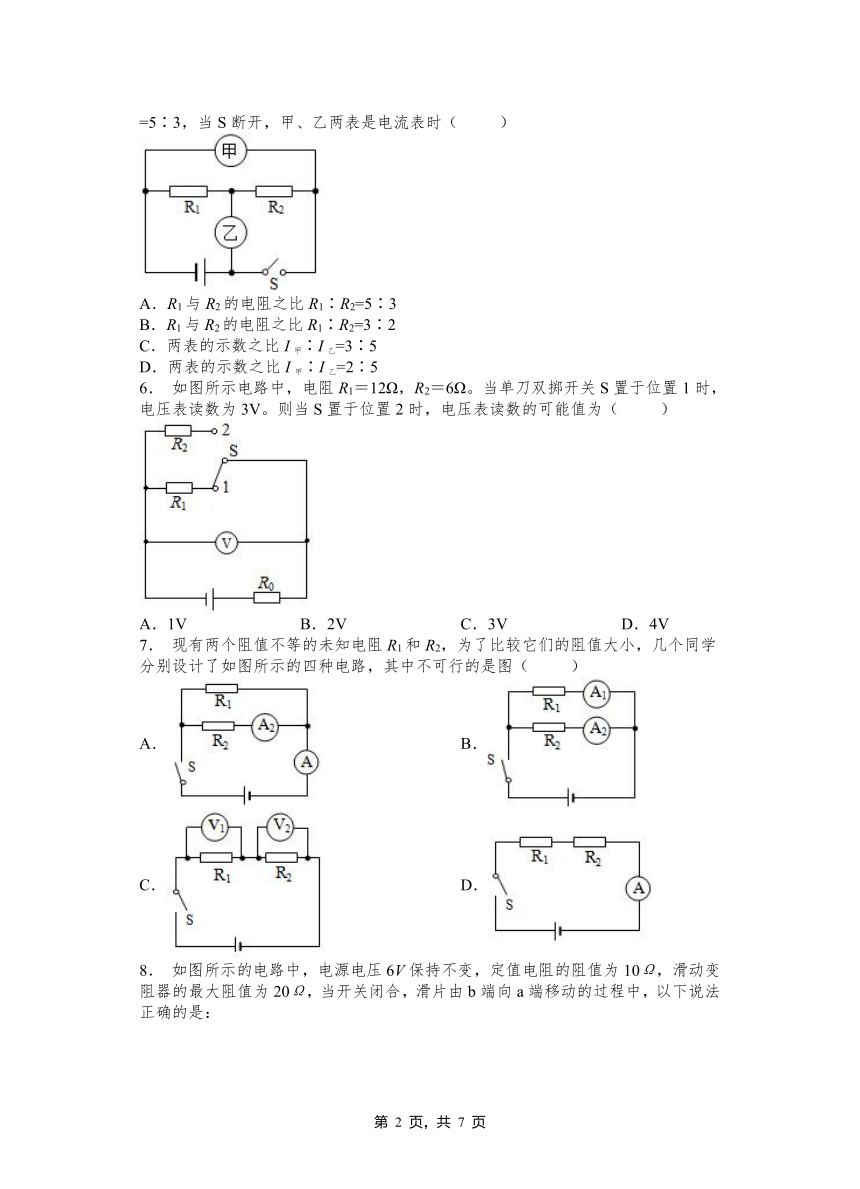

5． 如图所示的电路中，当S闭合，甲、乙两表是电压表时，两示数之比U甲∶U乙=5∶3，当S断开，甲、乙两表是电流表时（ ）
A．R1与R2的电阻之比R1∶R2=5∶3
B．R1与R2的电阻之比R1∶R2=3∶2
C．两表的示数之比I甲∶I乙=3∶5
D．两表的示数之比I甲∶I乙=2∶5
6． 如图所示电路中，电阻R1＝12Ω，R2＝6Ω。当单刀双掷开关S置于位置1时，电压表读数为3V。则当S置于位置2时，电压表读数的可能值为（ ）
A．1V B．2V C．3V D．4V
7． 现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（ ）
A． B．
C． D．

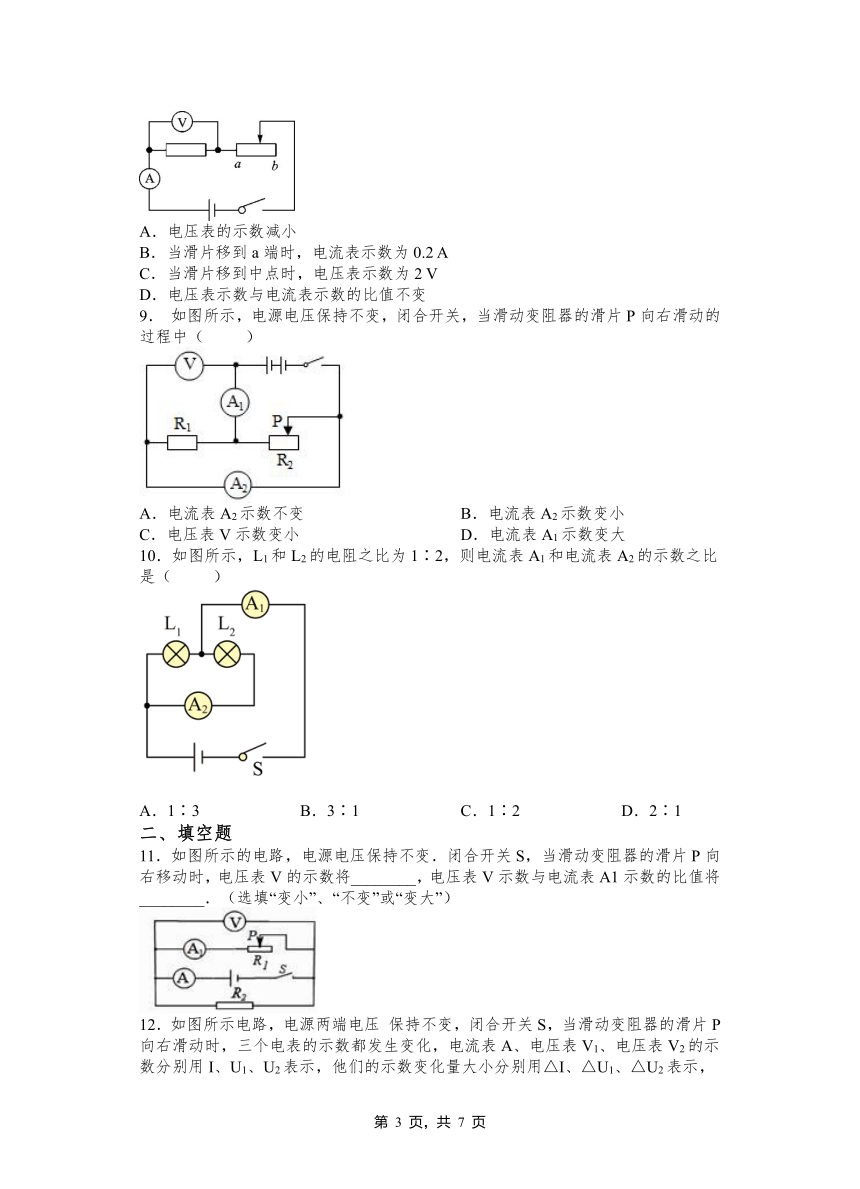

8． 如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是：
A．电压表的示数减小
B．当滑片移到a端时，电流表示数为0.2 A
C．当滑片移到中点时，电压表示数为2 V
D．电压表示数与电流表示数的比值不变
9． 如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动的过程中（ ）
A．电流表A2示数不变 B．电流表A2示数变小
C．电压表V示数变小 D．电流表A1示数变大
10．如图所示，L1和L2的电阻之比为1∶2，则电流表A1和电流表A2的示数之比是（ ）
A．1∶3 B．3∶1 C．1∶2 D．2∶1
二、填空题
11．如图所示的电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V的示数将________，电压表V示数与电流表A1示数的比值将________．（选填“变小”、“不变”或“变大”）
12．如图所示电路，电源两端电压 保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，三个电表的示数都发生变化，电流表A、电压表V1、电压表V2的示数分别用I、U1、U2表示，他们的示数变化量大小分别用△I、△U1、△U2表示，则 ________， ________， ________， ________．（各空均选填“增大”、“减小”或“不变”）
13．如图所示的电路，闭合开关S，滑动变阻器滑片向左移动时，灯泡亮度会________(选填“变亮”、“变暗”或“不变”)，电压表示数会________(选填“变大”、“变小”或“不变”)．
14．如图所示电路中，电源电压不变，闭合电键S后，移动滑动变阻器滑片P的过程中，电压表示数变化范围为12~18V，电流表示数的变化范围为0.4~0.6A，那么滑动变阻器的最大阻值是__________．
15．如图所示电路，要使灯泡L1和L2组成串联电路，断开开关________ ， 闭合开关______ ． 要使L1L2组成并联电路，断开开关_____ ． 闭合开关_____ ． 若开关都闭合会出现_____（填”通路””短路””断路”）
16．如图所示，电路中电源电压保持不变，闭合开关，当滑片P向右滑动时，电压表的示数 ________，电流表的示数________（填“变大”“变小”或“不变”）．
17．如图是酒驾检测中酒精检测仪的简化电路图．R0为定值电阻，R1为气敏电阻，它的阻值随酒精气体浓度增大而减小．闭合开关，电源电压保持不变，若驾驶员呼出的酒精气体浓度越大，测试仪的电路中的电流_______，电压表示数_______．
18．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，电流表示数将_____，电压表示数将_____。
19．如图所示电路中，电键K由断开到闭合时，电流表A的示数将_____，电压表V的示数将_____．
20．下列各图中，滑动变阻器滑片P移动时，电压表、电流表的示数各怎样变化：
若滑片P向右移动： 若滑片P向左移动： 若滑片P向右移动：
电流表示数______； 电流表示数______； 电流表示数______；
电压表示数______； 电压表示数______； 电压表示数______；
三、计算题
21．如图所示，R1=25Ω，小灯泡L的规格为“2.5 V 0.3 A”，电源电压保持不变。
(1)S1、S2都断开时，小灯泡L正常发光，求电源电压。
(2)S1、S2都闭合时，电流表示数变为0.6 A，求R2的阻值。
22．如图所示电路中，电源电压恒为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值．
2021-2022学年人教版物理九年级第十七章 第4节欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D D C D B D D A B
二、填空题
11．不变 变大
12．不变； 增大； 不变； 不变
13．变暗 变大
14．15Ω
15．S1、S3；S2；S2；S1、S3；S2；短路．
16．变大； 不变
17．增大 增大
18．变小 变小
19．变大 变大
20．变小变小变小变大不变变小
三、计算题
21．(1)10V；(2)50Ω
22．（1）2A（2）60Ω
