第十五章 第2节电流和电路练习2021-2022学年人教版物理九年级全一册（含答案）

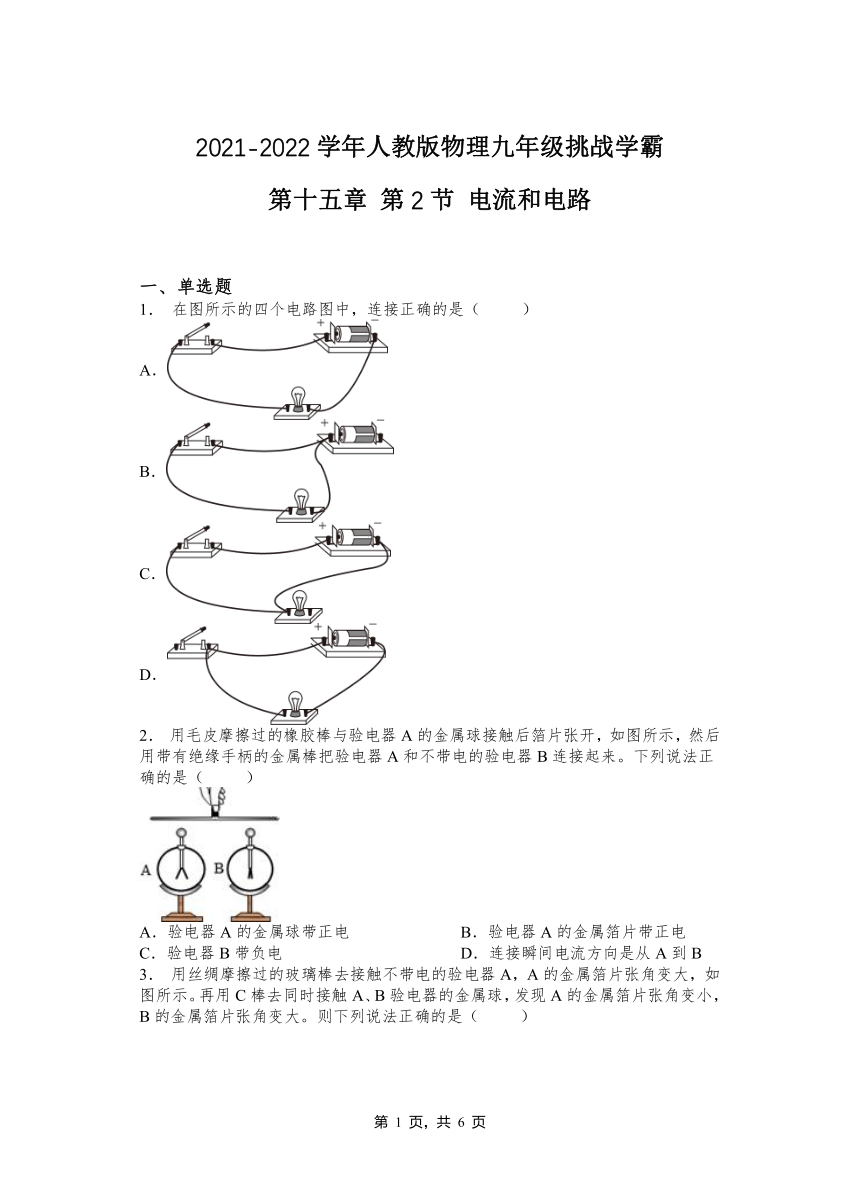

2021-2022学年人教版物理九年级挑战学霸
第十五章 第2节 电流和电路
一、单选题
1． 在图所示的四个电路图中，连接正确的是（ ）
A．
B．
C．
D．
2． 用毛皮摩擦过的橡胶棒与验电器A的金属球接触后箔片张开，如图所示，然后用带有绝缘手柄的金属棒把验电器A和不带电的验电器B连接起来。下列说法正确的是（ ）
A．验电器A的金属球带正电 B．验电器A的金属箔片带正电
C．验电器B带负电 D．连接瞬间电流方向是从A到B

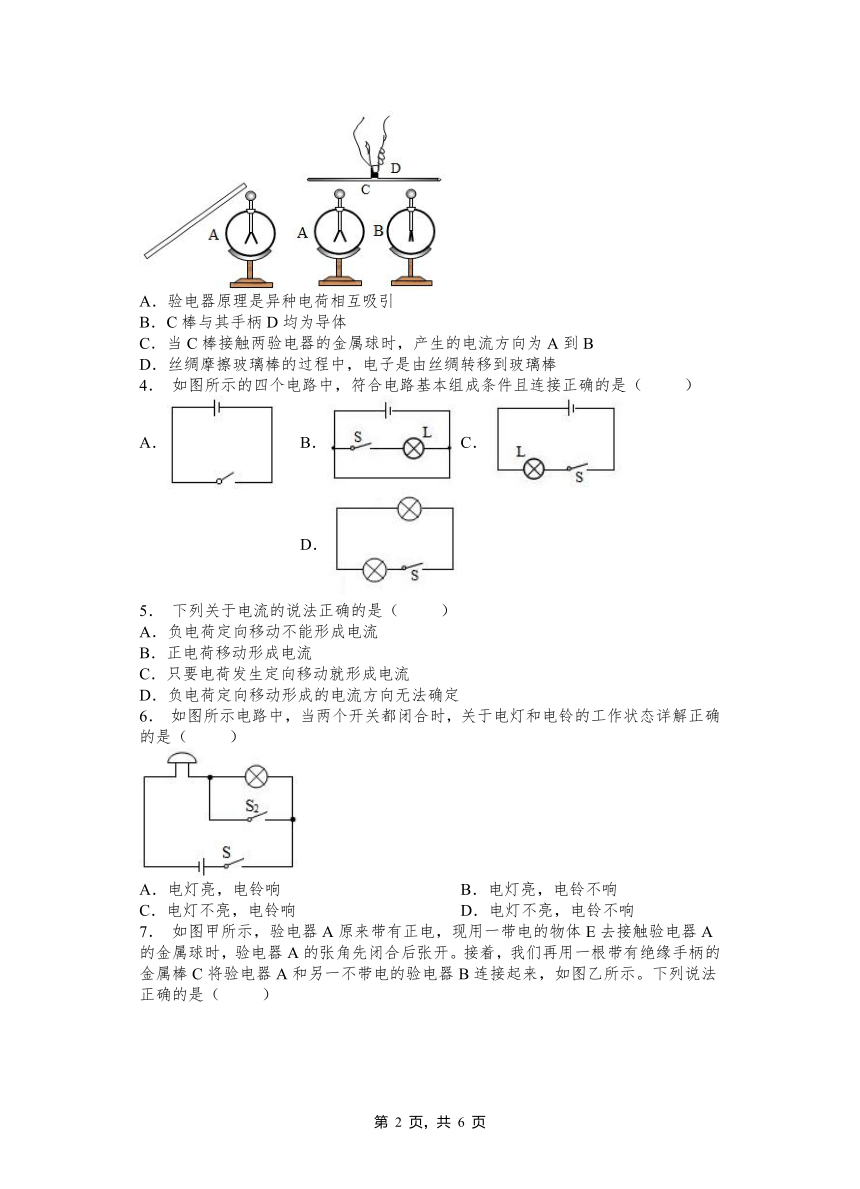

3． 用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
4． 如图所示的四个电路中，符合电路基本组成条件且连接正确的是（ ）
A． B． C． D．
5． 下列关于电流的说法正确的是（ ）
A．负电荷定向移动不能形成电流
B．正电荷移动形成电流
C．只要电荷发生定向移动就形成电流
D．负电荷定向移动形成的电流方向无法确定
6． 如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态详解正确的是（ ）
A．电灯亮，电铃响 B．电灯亮，电铃不响
C．电灯不亮，电铃响 D．电灯不亮，电铃不响

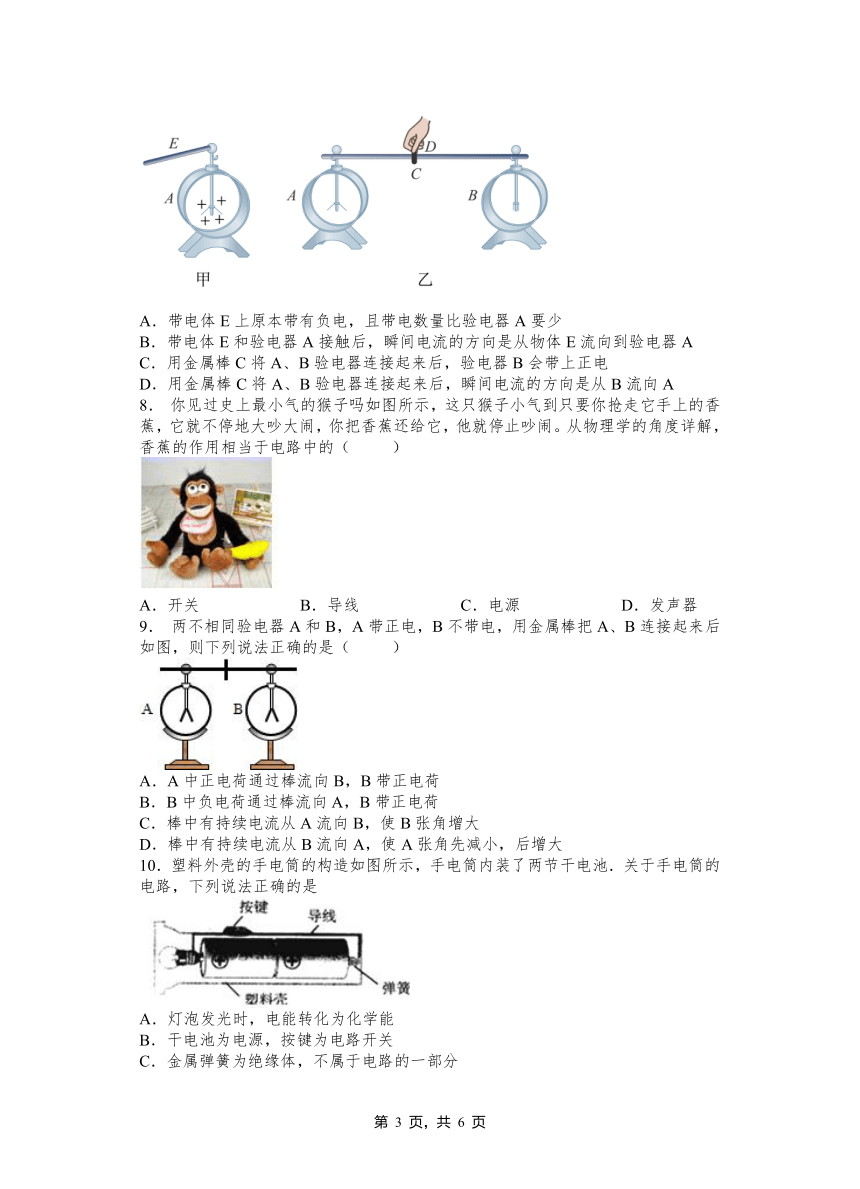

7． 如图甲所示，验电器A原来带有正电，现用一带电的物体E去接触验电器A的金属球时，验电器A的张角先闭合后张开。接着，我们再用一根带有绝缘手柄的金属棒C将验电器A和另一不带电的验电器B连接起来，如图乙所示。下列说法正确的是（ ）
A．带电体E上原本带有负电，且带电数量比验电器A要少
B．带电体E和验电器A接触后，瞬间电流的方向是从物体E流向到验电器A
C．用金属棒C将A、B验电器连接起来后，验电器B会带上正电
D．用金属棒C将A、B验电器连接起来后，瞬间电流的方向是从B流向A
8． 你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度详解，香蕉的作用相当于电路中的（ ）
A．开关 B．导线 C．电源 D．发声器
9． 两不相同验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则下列说法正确的是（ ）
A．A中正电荷通过棒流向B，B带正电荷
B．B中负电荷通过棒流向A，B带正电荷
C．棒中有持续电流从A流向B，使B张角增大
D．棒中有持续电流从B流向A，使A张角先减小，后增大
10．塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池．关于手电筒的电路，下列说法正确的是
A．灯泡发光时，电能转化为化学能
B．干电池为电源，按键为电路开关
C．金属弹簧为绝缘体，不属于电路的一部分
D．灯泡发光时，灯丝中的电流是由正电荷定向移动形成的
二、填空题
11．如图日常生活中可以用到各种电池．干电池供电是将 ________能转化为电能；铅蓄电池充电时将电能转化为 ________能．
12．电路中有持续电流的条件：一要有_______；二是电路是________。
13．如图，小明取两个相同的验电器A和B，首先将毛皮摩擦过的橡胶棒接触验电器A，再用带有绝缘手柄的金属棒把A和B连接起来，则金属棒中瞬间电流方向为______（选填“A到B”或“B到A”）。
14．如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。
15．电路的正常工作离不开电源，电源工作时将其他形式的能转化为 __________ 。在如图所示电路中，导线上电子的定向移动方向是从电源 __________ （选填“正极到负极”或“负极到正极”）。
16．如图所示，电路元件与导线连接均完好，闭合开关时______亮，闭合和时______亮．
17．指出下列电路图的错误：
① ________ ②________ ③________
18．如图所示的电路中，当S1、S2都断开时叫_____路；当S1、S2都闭合时叫____路；当S1闭合、S2断开时叫______路；当S1断开、S2闭合时叫_______路。
19．用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能______；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相______而张开；接触的瞬间，电流方向______（选填序号即可：①“从梳子到金属球”或②“从金属球到梳子”）。
20．如图所示，新能源汽车在充电时，其车载蓄电池相当于基本电路的__________，充电过程是将电能转化为__________能。
2021-2022学年人教版物理九年级第十五章 第2节电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C C C C C D A B B
二、填空题
11．化学 化学
12．电源 通路
13．B到A
14．L2 L1、L2 短路
15．其它形式的能 负极到正极
16．、
17．没有电源 电池连接错误 电源短路
18．断路 短路 通路 断路
19．吸引轻小物体 排斥 ②
20．用电器 化学能
PAGE
第 1 页，共 1 页
